4-Kanal Verstärker Lautsprecher Und Cinch-Anschluss; 2-Kanal - Mono Subwoofer - Hifonics TITAN TX400 Bedienungsanleitung

4-Kanal Verstärker Lautsprecher und Cinch-Anschluss
2-Kanal - Mono/Subwoofer
X-Over-Schalter (1/2 & 3/4 Kanal)
• Im Mono/Subwoofer-Betrieb sollten Sie die Tiefpass-Stellung (LP/BP) wählen, dadurch werden die Subwoofer von den
höheren Frequenzen abgetrennt. Die Trennfrequenz sollte bei 60Hz - 100Hz, je nach Größe der Subwoofer liegen und ist
über die LOW PASS-Regler einstellbar.
• In der Tiefpass-Stellung (LP/BP) sind gleichzeitig die Hochpass-Regler (HI PASS) als Subsonic-Filter aktiv, dadurch werden
die Subwoofer von den ultratiefen Frequenzen abgetrennt. Die Subsonicfrequenz sollte bei 15Hz - 40Hz, je nach Größe der
Subwoofer liegen.
Level-Regler
• Drehen Sie die Level-Regler gegen den Uhrzeigersinn auf die 6 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80%-90% der maximalen Lautstärke.
• Drehen Sie nun langsam die Level-Regler im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören.
• Drehen Sie die Level-Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
Bass EQ-Regler
• Diese erlauben eine Bassanhebung stufenlos von 0dB bis +18dB.Remote funktioniert nu bei 3&4 Kanal
Hinweis! Benutzen Sie diese Regler mit Bedacht. Die Bassanhebung kann Ihre Lautsprecher durch Klipping/Überlastung
zerstören. Ch1&2 und CH3&4 müssen exakt gleich eingestellt sein damit es zu keinen Phasenverschiebungen
oder ähnlichen Störungen kommt.
Mode-Schalter
• Den Mode-Schalter sollten Sie in die 2CH-Stellung bringen.
Cinchleitungen von
Steuergerät mit
Cincheingang (LINE
INPUT 1CH/2CH)
verbinden.
HIFONICS HIFONICS
POWER PROTECT
0dB 18dB
HFR-1
Kabel der Bass-
Fernbedienung mit
REMOTE-Eingang
verbinden. Achtung!!! Die
Fernbedienung ist im
Lieferumfang nicht
enthalten.(funktioniert nur
bei 3&4 Kanal)
12
TX440 / TX880

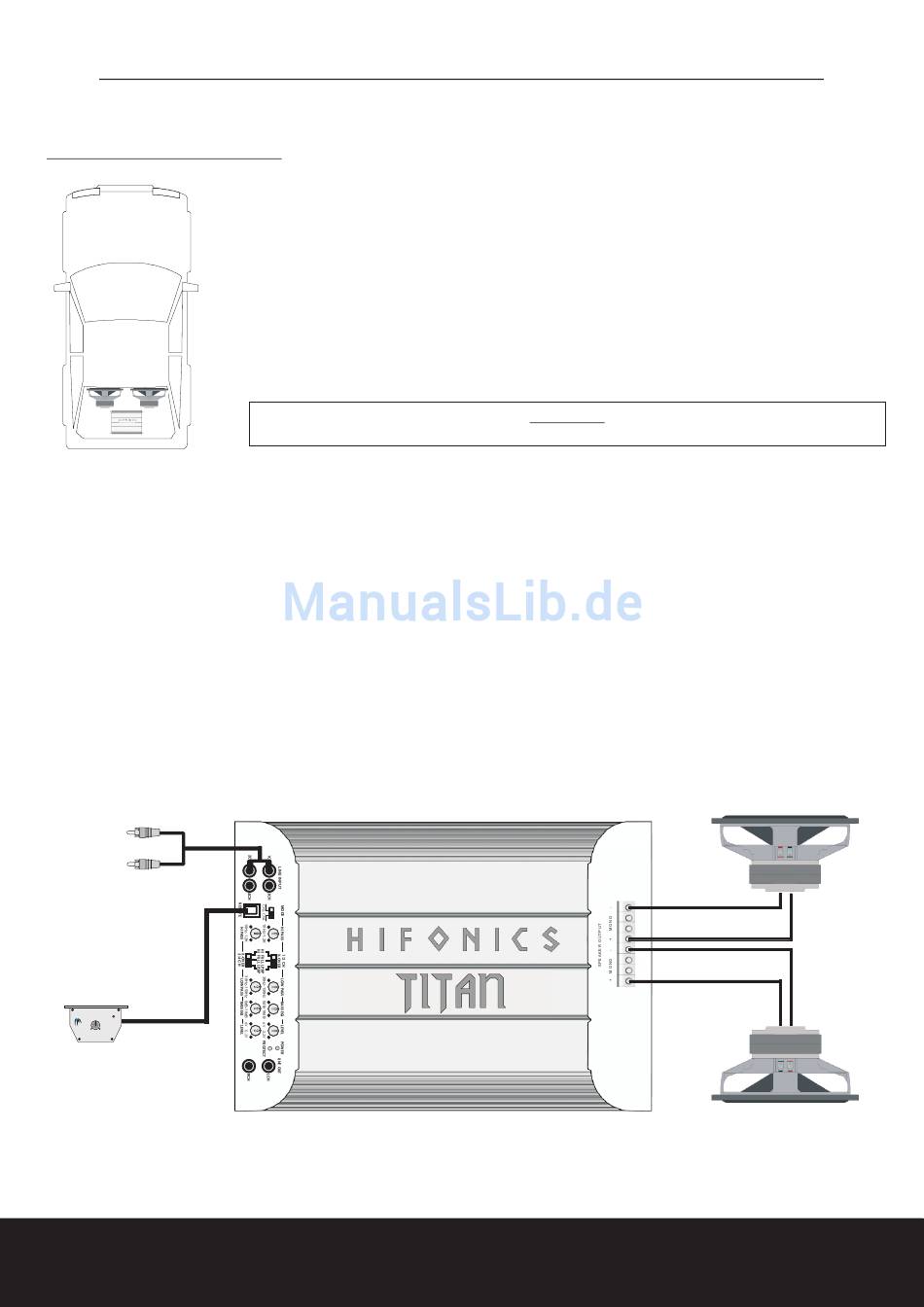

Kabelanschlüsse
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (LINE
INPUT 1CH & 2CH) des Verstärkers mittels einer Cinchleitungen.
• Verbinden Sie die Subwoofer mittels geeignetem Kabel mit den Lautsprecher-Ausgängen
(SPEAKER OUTPUT / + MONO - von 1CH&2CH und + MONO - von 3CH&4CH) des
Verstärkers.
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Lautsprecher pro Kanal 4 Ohm
nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den
Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und
Minus hat einen Totalverlust der Basswiedergabe zur Folge.
Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.
Hinweis !
Subwoofer 4 - 8 Ohm
Subwoofer 4 - 8 Ohm
