Montage
2
1
Auto
Brennerzuleitung
Kesselfühler
Sicherheitstemperatur-
begrenzer
Schutzleiteranschluß
Elektrische Arbeiten
Netzanschluß
Pumpenanschluß

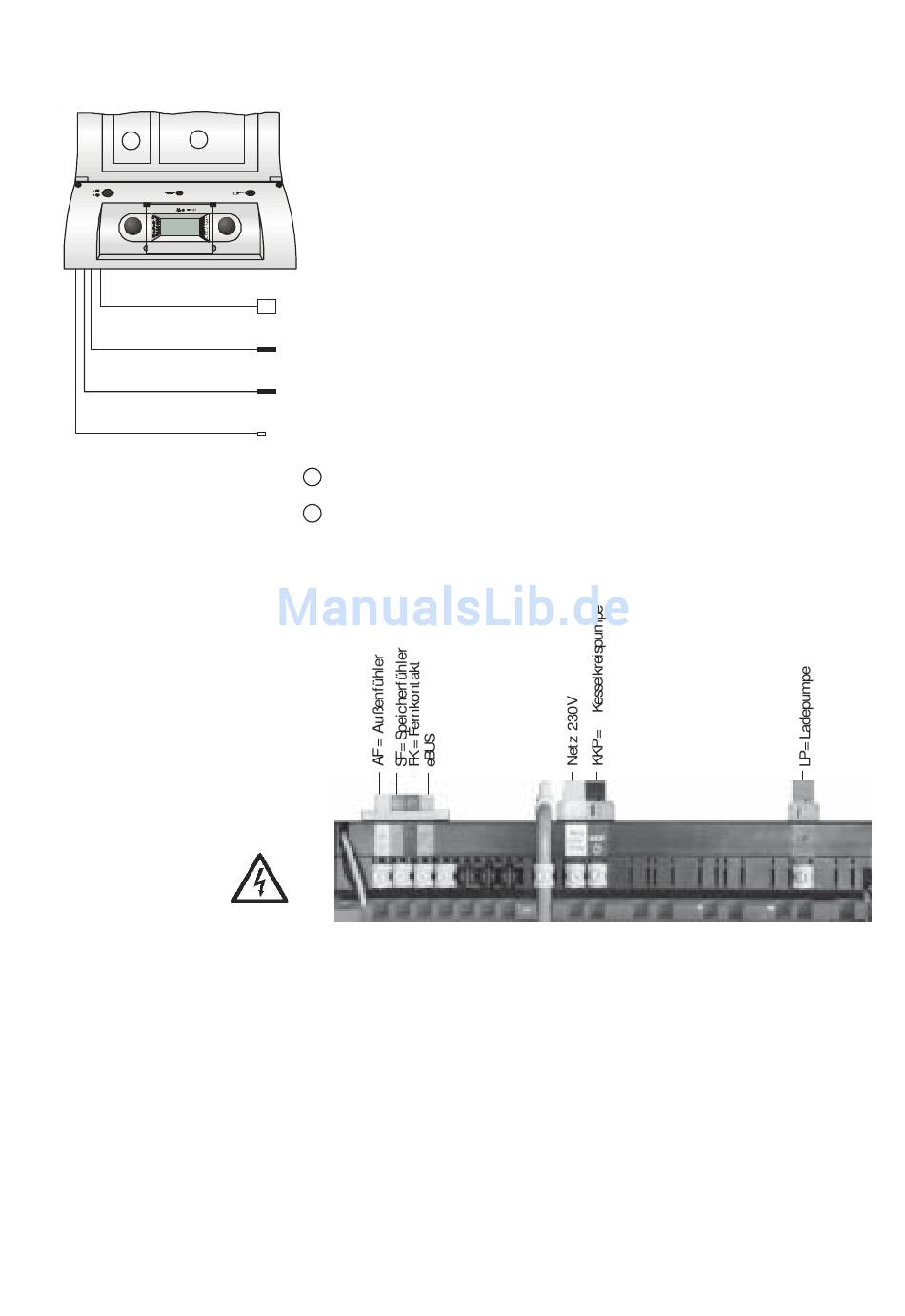

Bei der Montage der Regelung ist zu beachten, daß die Fühlerkapillaren
nicht geknickt oder verdreht werden!
Bauseitige Leitungen für Fühler und Fernbedienung nicht zusammen mit
Netzleitungen verlegen.
Elektrische Verdrahtung gemäß beiliegendem Schaltplan.
Hinteren Regelungsdeckel nach Lösen der beiden Schrauben öffnen.
Brennerzuleitung
durch die Öffnung in der Regelungskonsole (links/rechts) führen, je nach
Schwenkrichtung der Kesseltüre.
Kesselfühler
in beliebige Öffnung der Tauchhülse des Kessels stecken
Sicherheitstemperaturbegrenzer
Fühlerkapillare in beliebige Öffnung der Tauchhülse des Kessels stecken
Schutzleiteranschluß
an die Regelungskonsole stecken
Kurzbedienungsanleitung in Regelungsdeckel innen aufkleben
1
Typenaufkleber (vom Heizungsfachmann auszufüllen) in Regelungsdeckel
2
innen aufkleben
Netzanschlußkabel mit dem mitgelieferten Stecker verbinden. Stecker in den
beschrifteten Platz der Steckerleiste stecken und Kabel mit Zugentlastung sichern.
Kabel durch die Aussparung in der Kesselrückwand führen.
Die Wolf-Kesselkreis- und die Wolf-Speicherladepumpe sind werkseitig mit
Stecker ausgeführt. Kabel durch die Aussparung in der Kesselrückwand
führen. Stecker in die beschrifteten Plätze der Steckerleiste stecken und
Kabel mit Zugentlastung sichern.
