Bedienteil

Wandbefestigung

Das Bedienteil darf nur außerhalb der Kabine
montiert werden. Als Montageort wählen Sie
zweckmäßigerweise die Kabinenaußenwand.
Sind bereits Leerrohre für die elektrischen In-
stallationen vorhanden, ist die Position des
Bedienteils durch diese vorbestimmt. Das Be-
dienteil ist für den Einbau in die Kabinenwand
bestimmt. Zur Montage verfahren Sie bitte
nach folgender Anweisung:

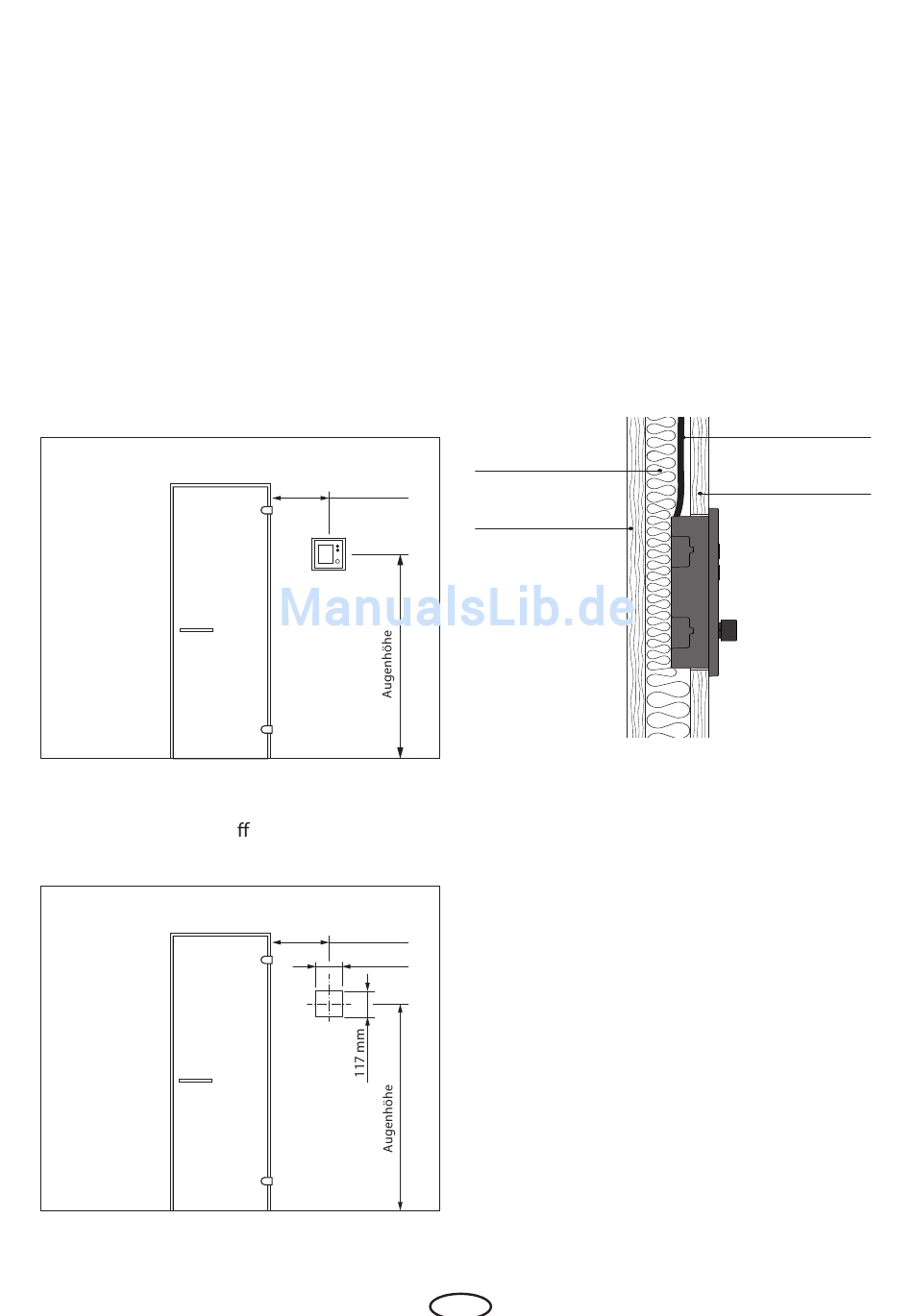

Legen Sie zunächst den Montageort fest.
Abb. 5
Erstellen Sie die Wandö nung in der Größe von
Höhe 117 mm x Breite 120 mm.
Abb.6

Leitungsverlegung

Verlegen Sie die Steuerleitung vom Bedienteil
zum Leistungsteil der Steuerung.
Die Steuerleitung darf nur zwischen der Isolie-
rung und der Kabinenaussenwand verlegt wer-
den (Abb. 7).
(Die Isolierung muß so ausgelegt sein, dass an
der Aussenseite max. 75° C erreicht werden
können).
Achten Sie darauf, dass die Leitung mit dem
kleineren Stecker (RJ10) zum Bedienteil verlegt
wird.
Isolierung
ca. 340 mm
Kabinen-
innenwand
Verwenden Sie hierfür die mitgelieferte 5 m
Steuerleitung mit RJ10 Stecker (zum Bedienteil)
und RJ14 Stecker (zum Leistungsteil).
Die Steuerleitung kann bei Bedarf auf bis zu ca.
100 m Länge bauseitig verlängert werden. Die
Verlängerung soll auf der Seite des Leitungs-
teils erfolgen. Hierfür ist eine Kupplung (RJ14/
ca. 340 mm
RJ14) und ein Verlängerungskabel mit RJ14
120 mm
Stecker erforderlich (im Fachhandel erhältlich).
D
Steuerleitung
Kabinen-
außenwand
Abb. 7
