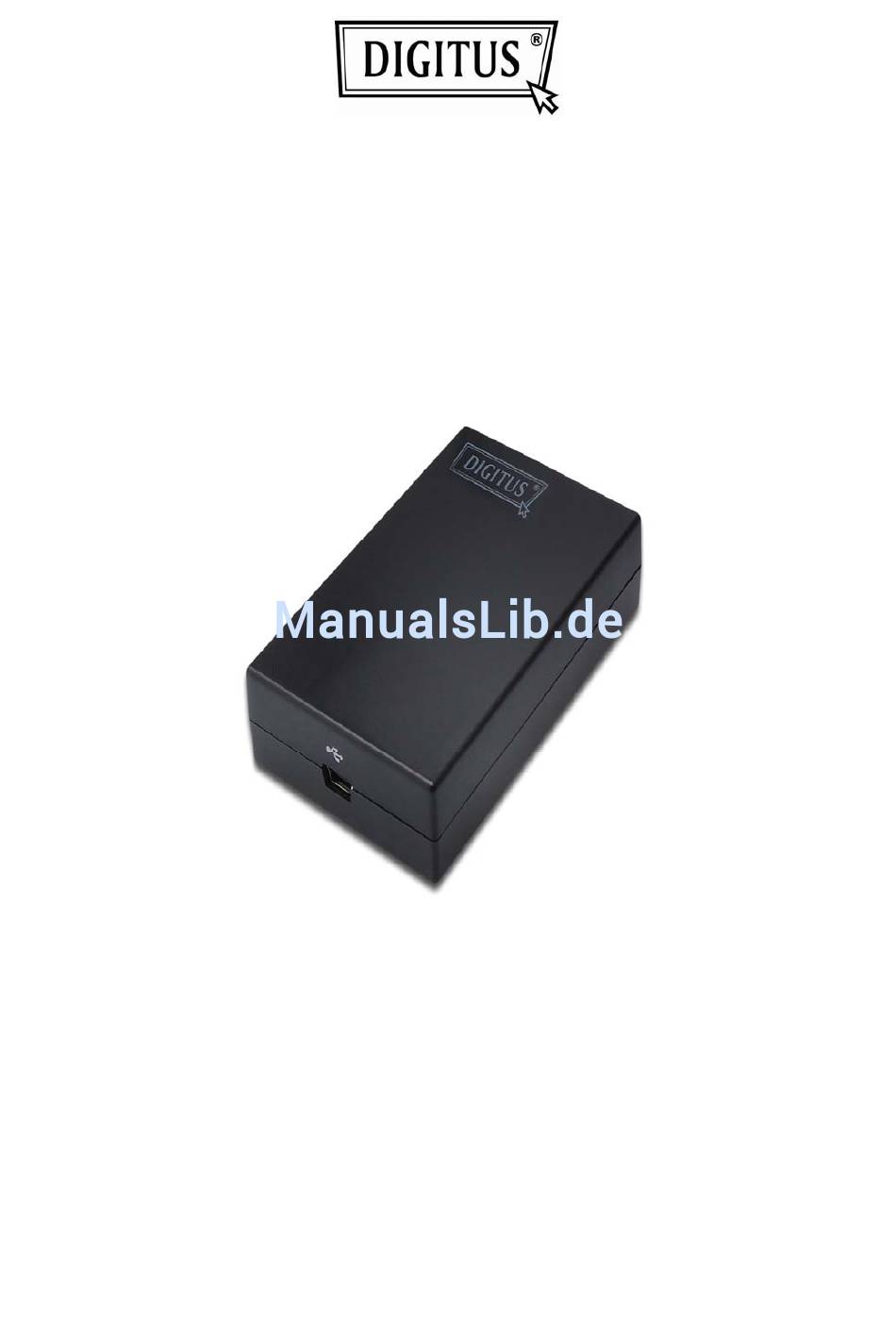

- Seite 1 USB 2.0 GRAFIK ADAPTER Benutzerhandbuch DA-70833 USB 2.0 auf VGA DA-70834 USB 2.0 auf DVI-I...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Einleitung ......................1 Anwendungen ..................... 2 Funktionen ......................2 Lieferumfang ....................... 3 Systemanforderungen ..................3 2. Installation ......................5 Unter Windows 2000 /XP/ Vista ................5 On Windows 7 ....................8 Anschluss an Adapter und Monitor ..............11 3. -
Seite 4: Einleitung
1. Einleitung Dieser USB Display Adapter ermöglicht es Ihnen, einen weiteren Monitor, LCD-Monitor oder Projektor über den USB-2.0-Port am Computer anzuschließen. Die Verwendung des USB-Anschlusses ist eine einfache Methode zur Verwendung eines zusätzlichen Anzeigegerätes, ohne dass hierfür das Computergehäuse geöffnet oder eine zusätzliche Grafikkarte eingebaut werden müsste. -
Seite 5: Anwendungen
Anwendungen Büroarbeitsplatz Stellen Sie große Tabellen und Datenblätter über 2 Bildschirme hinweg als Einheit dar. Effektiveres Multitasking durch den Verzicht auf überlappende Fenster. Verwenden Sie einen der Bildschirme zum Editieren, während Sie auf dem anderen im Internet surfen. Unterwegs Führen Sie auf einem Computer Präsentationen auf mehreren Bildschirmen durch. -
Seite 6: Lieferumfang
Lieferumfang Bitte überprüfen Sie vor der Installation den Verpackungsinhalt. Vorhanden sein sollten die folgenden Bestandteile: USB Display Adapter Support-CD USB-Kabel Anleitung zur Schnellinstallation DVI auf VGA Adapter (Optional) x1(nur bei DA-70834) Systemanforderungen Mindestanforderungen an den PC: ® ® Single-Core-Prozessor: 1,2 GHz oder höher. Intel Pentium ®... - Seite 7 Beim Einsatz von 3 Monitoren, von denen ein Gerät zur DVD-Wiedergabe eingesetzt wird, bei gleichzeitiger Auslegung auf Büroanwendungen und Produktivitätsorientiertheit. Folgende Konfiguration würde die Darstellung einer DVD (auf einem der Anzeigegeräte) im Vollbild Modus ermöglichen: 1.8GHz CPU 1GB RAM Bei Verwendung von 6 Anzeigegeräten, von denen eines im Vollbildmodus eine Wiedergabe von DVD leisten kann: 1,6 GHz Dual - Core CPU 1GB RAM...
-
Seite 8: Installation
2. Installation Unter Windows 2000 /XP/ Vista Achtung: Schließen Sie den USB Display Adapter VOR der Treiberinstallation bitte NICHT am Computer an. Sie werden später dazu aufgefordert. Folgen Sie den Anweisungen, um den Treiber zu installieren und den Adapter anzuschließen: Legen Sie die mitgelieferte CD in Ihr CD-Laufwerk ein. - Seite 9 Bitte warten Sie, während Windows die DisplayLink Core Software einrichtet. Ihre Bildschirme werden möglicherweise während dieses Vorgangs vorübergehend ein schwarzes Bild zeigen oder flackern. Die Bezeichnung ist je nach Betriebssystem verschieden. Das dargestellte Beispiel stammt ® aus Windows Hinweis für Benutzer von Windows Vista/2000: Wenn Sie zum Neustarten des Computers aufgefordert werden, so klicken Sie bitte Yes, um den Computer sofort neu zu starten, oder auf No, um dies später zu tun.
- Seite 10 Nach Abschluss der Installation, in der Taskleiste finden Sie ein kleines Symbol in Form eines Monitors, das für den DisplayLink-Manager steht. Klicken Sie auf das Symbol, um folgendes Menü aufzurufen. Extend Mode: Der Bildschirm ist ein Teil des erweiterten Desktop. Mirror Mode: Der Bildschirm zeigt eine Kopie des Bildes des Hauptbildschirms an.
-
Seite 11: On Windows 7
Windows 7 Achtung: Schließen Sie den USB Display Adapter VOR der Treiberinstallation bitte NICHT am Computer an. Sie werden später dazu aufgefordert. Folgen Sie den Anweisungen, um den Treiber zu installieren und den Adapter anzuschließen: Legen Sie die mitgelieferte CD in Ihr CD-Laufwerk, das Programm startet daraufhin automatisch. - Seite 12 Klicken Sie, wenn der Bildschirm der License Agreement erscheint, auf I Accept, um die USB-Display-Adapter-Softwareinstallation zu starten. Bitte warten Sie, während Windows die DisplayLink Software einrichtet. Ihre Bildschirme werden möglicherweise während dieses Vorgangs vorübergehend ein schwarzes Bild zeigen oder flackern.
- Seite 13 Nach Abschluss der Installation schließt sich der Installationsbildschirm und Sie befinden sich wieder auf Ihrem Desktop. Schließen Sie den USB Display Adapter an Computer und Monitor an. Verbinden Sie das kleinere Ende des USB-Kabels mit dem Adapter. Schließen Sie dann das andere Ende Ihres USB-Kabels an den USB 2.0 Port Ihres Computers an.
-
Seite 14: Anschluss An Adapter Und Monitor
Um das Verhalten eines über DisplayLink angeschlossenen Geräts zu steuern, ist es möglich, mit der Tastenkombination Windows Key + P ein Menü aufzurufen (und durch die einzelnen Optionen zu schalten), das Ihnen die folgenden Optionen bietet: Nur Computer, Doppelt, Erweitert, Nur Projektor. * Die Bezeichnung ist je nach Betriebssystem verschieden. - Seite 15 Für DVI-Monitore: Der DVI-I (DVI-Integrated)-Anschluss, mit dem das Gerät ausgestattet ist, erlaubt die Übertragung von sowohl digitalen als auch analogen Signalen. Das bedeutet, er kann auf zweierlei Art angeschlossen werden: Er kann über ein DVI-Kabel (nicht mitgeliefert) an einen DVI-D (digitalen) Monitor angeschlossen werden.
-
Seite 16: Zum Einsatz Des Adapters
3. Zum Einsatz des Adapters Anzeigeeigenschaften Unter Anzeigeeigenschaften (Display Properties) können Sie Einstellungen zum Anzeigemodus, zur Bildschirmauflösung und zur Aufstellung Ihrer Monitore treffen. *Zur Einstellung der Anzeigemodi des USB Display Adapters und der Anpassung von Auflösung, Farbtiefe und Bildschirmaktualisierungsrate vgl. Sie bitte die Kapitel zu Anzeigemodi und Ändern der Auflösung, Farbtiefe und Bildschirmaktualisierungsrate. -
Seite 17: Anzeigemodi
Anzeigemodi Es gibt verschiedene Möglichkeiten, den Adapter-Bildschirm zu verwenden. Der sekundäre Monitor kann in den Modi Doppelt oder Erweitert betrieben werden oder als Hauptbildschirm, wie in der folgenden Sektion beschrieben. Erweiterte Desktopanzeige auf dem sekundären Monitor (Default) In diesem, sogenannten „Erweiterten Modus“ wird der Anzeigebereich auf den zweiten Monitor ausgeweitet. - Seite 18 ® Hinweis: Obiges vollständiges DisplayLink Benutzerinterface wird von Windows 7 nicht ® unterstützt.Die Konfiguration der Anzeige unter Windows 7 sollte unter Verwendung der Windows-Anzeigeeinstellungen (Bild 1) und unter Verwendung der Tastenkombination Windows+P (Bild 2) durchgeführt werden. Bild 1 Bild 2 Manuelle Einstellungen Bei Erweiterten Modus handelt es sich um die Standardeinstellung.
-
Seite 19: Video- Und Dvd-Wiedergabe Im Erweiterten Modus
Richten Sie die Symbole innerhalb Fenster gemäß der tatsächlichen räumlichen Anordnung Ihrer Anzeigegeräte aus. Das sekundäre Anzeigegerät, das über den Adapter angeschlossen ist, wird entweder mit der Kennung „2“ oder „3“ belegt sein. Klicken Sie auf OK, um das Optionsfenster zu schließen. Sobald die Einstellungen abgeschlossen sind, können Sie ihr erweitertes Desktop verwenden und geöffnete Fenster einfach per Drag&Drop in den Bereich des zweiten Monitors verschieben. -
Seite 20: Darstellung Einer Kopie Des Windows-Desktop
Darstellung einer Kopie des Windows-Desktop Dieser Modus wird auch als „Spiegelbild“- oder „Klon“-Modus bezeichnet. In diesem Modus ® stellt das Anzeigegerät am USB-HDMI -Adapter dasgleiche Bild wie der Hauptbildschirm Grundeinstellungen Klicken Sie auf das Symbol von DisplayLink Device und wählen Sie Mirror, um die Einstellungen so wie oben angegeben zu konfigurieren. -
Seite 21: Verwendung Als Hauptmonitor
Manuelle Einstellungen Im Modus Nur Computer werden die verschiedenen Einstellungen des zweiten Anzeigegerätes (Bildschirmauflösung, Farbtiefe und Bildschirmaktualisierungsrate) automatisch vom Adapter bestimmt. Diese Einstellungen können Sie später manuell anpassen. Die Einstellungen des zweiten Anzeigegerätes hängen allerdings von den Einstellungen des Hauptgerätes ab. Wenn beispielsweise Ihr zweiter Monitor eine Auflösung von 1920 x 1080 unterstützt, während die maximale Auflösung des Hauptmonitors nur 1280 x 1024 beträgt, so ist die einstellbare Auflösung auf den Wert des Hauptmonitors reduziert. -
Seite 22: Einstellung Von Auflösung Und Bildschirmaktualisierungsrate
Einstellung von Auflösung und Bildschirmaktualisierungsrate In diesem Bereich sind drei Einstellungen zu treffen: Auflösung: Die Anzahl der horizontal und vertikal dargestellten Pixel. Farbtiefe: Hiermit wird die Anzahl der Farben, die gleichzeitig angezeigt werden können, bezeichnet. Bildschirmaktualisierungsrate: Die Geschwindigkeit, in der das Bild aktualisiert wird. Höhere Raten verringern Bildschirmflackern. -
Seite 23: Auswahl Der Einstellungen
Informationen bzgl. der tatsächlich wählbaren Einstellungen von Auflösung und Bildschirmaktualisierungsrate Die Bildschirmauflösung sowie -aktualisierungsrate, die unter Windows gewählt werden können, hängen von folgenden Faktoren ab: USB Display Adapter ■ Primäres und sekundäres Anzeigegerät ■ Grafikkarte des Computers und installierte Grafiktreiber ■... - Seite 24 Ausrichtung: Vier Einstellungen stehen zur Auswahl: Normal, Rotated Left, Rotated Right und Upside-Down. Bildschirmauflösung: Die Auflösung hängt von Ihren Systemeinstellungen, vom Monitor und weiteren Faktoren Manuelle Einstellungen 1. Bewegen Sie die Maus an eine beliebige freie Stelle des Desktops und klicken Sie ®...
- Seite 25 4. Zum Ändern der Bildschirmaktualisierungsrate klicken Sie bitte auf Advanced... und dann auf Monitor. 5. Wählen Sie eine Bildschirmaktualisierungsrate aus dem Dropdown-Menü und klicken Sie auf Apply. 6. Klicken Sie auf OK, um den Einstellungsbildschirm zu verlassen.
-
Seite 26: Sparmodus Und Ruhezustand, Herunterfahren Und Neustart
Sparmodus und Ruhezustand, Herunterfahren und Neustart Der am Adapter angeschlossene Monitor zeigt nach dem Herunterfahren des Computers keine Anzeige mehr. Wird der Computer wieder aktiv, so kehrt der Monitor zu den Einstellungen zurück, die vor dem Herunterfahren festgelegt wurden. Falls sich der Monitor allerdings im Erweiterten Modus befindet, werden Fenster, die sich ursprünglich im erweiterten Bereich befunden haben, nicht automatisch wieder in diesem Bereich dargestellt. - Seite 27 Einschränkungen für duale Adapter im Windows Vista XDDM-Modus: In diesem Modus wird ein Bildschirm im Modus Erweitert und ein Bildschirm im Modus Doppelt unterstützt. Nur der zuerst angeschlossene Adapter kann im Modus Erweitert eingesetzt werden. Der zweite Adapter muss im Doppelt-Modus betrieben werden. Im Dialogfenster der Anzeigeeinstellungen von Windows werden Sie sehen, dass nur ein DisplayLink Graphics Adapter (das ist der zuerst angeschlossene) konfigurierbar ist.
-
Seite 28: Überprüfung Der Treiberinstallation
Überprüfung der Treiberinstallation Um die USB Display Adapter Treiberinstallation zu überprüfen, rufen Sie bitte den Device Manager, wie unten dargestellt, auf: ® Öffnen Sie das Control Panel und doppelklicken Sie Uninstall a Program unter Windows ® 7, Programs and Features unter Windows Vista bzw Add or Remove Programs unter ®... -
Seite 29: Deinstallation Des Adapters Und Der Treiber
Deinstallation des Adapters und der Treiber Wenn Sie den Adapter und seine Treiber entfernen möchten, so gehen Sie bitte wie folgt vor: 1. Öffnen Sie das Control Panel und doppelklicken Sie Uninstall a Program unter ® ® Windows 7, Programs and Features unter Windows Vista bzw Add or Remove ®... -
Seite 30: Problembehebung
4. Problembehebung Auf dem sekundären Anzeigegerät ist keine Anzeige. Frage 1: Wenn das Monitor-LED grün ist (meistens), so warten Sie kurz ab; die Antwort: Darstellung kann auf dem zweiten Monitor eine kurze Zeit dauern. Sie können außerdem Ihr System neustarten und es noch einmal versuchen. Überprüfen Sie außerdem, ob sich Ihr Computer nicht im Ruhezustand oder Energiesparmodus befindet. - Seite 31 Bei der Wiedergabe im Vollbildmodus sind die Bewegungen nicht flüssig. Frage 4: Probieren Sie folgende Maßnahmen aus: Antwort: Verringern Sie die Bildschirmauflösung auf 640 x 480 oder 800 x 600. Schalten Sie den Adapter in den Modus Erweitert. ...
-
Seite 32: Technische Merkmale
5. Technische Merkmale USB 2.0 Hostschnittstelle VGA oder DVI-I Videoschnittstelle Video-Ausgang: VGA HDDE Buchse (15-polig) oder Anschlüsse DVI HDDE Buchse (29-polig) Hostverbindung: USB-Buchse (Mini-B) Bis zu 6 Adapter am Computer Anschlussverfahren 8M x 16 DDR-SDRAM USB-Bus Stromversorgung 430 mA Stromverbrauch ®... - Seite 33 abziehbar USB-Kabel Typ: USB-Stecker Typ A auf Typ Mini-B (5-polig) Länge: 1 m 10 - 40 Grad Betriebstemperatur Aufbewahrungstemperatur -10 bis 80 Grad < 85% (nicht kondensierend) Relative Luftfeuchtigkeit * Technische Merkmale können sich ändern, ohne dass eine Benachrichtigung ausgesprochen werden müsste.
-
Seite 34: Erfüllung Gesetzlicher Standards
6. Erfüllung gesetzlicher Standards FCC-Bestimmungen Das Gerät wurde getestet und erfüllt die Bestimmungen von Teil 15 der FCC-Bestimmungen. Der Betrieb erfüllt die folgenden zwei Bedingungen: (1) Das Gerät verursacht keine schädlichen Interferenzen. (2) Das Gerät wird durch Interferenzen nicht in der Funktion beeinträchtigt. Wichtig! Änderungen, die nicht vom Hersteller genehmigt wurden, können zum Erlöschen der Betriebsgenehmigung führen. - Seite 35 SICHERHEITSHINWEISE Lesen Sie aufmerksam die Sicherheitshinweise: Bewahren Sie das Benutzerhandbuch für die künftige Benutzung auf. Setzen Sie das Gerät nicht Feuchtigkeit aus. Wenden Sie sich in folgenden Fällen an technisches Fachpersonal und lassen Sie das Gerät überprüfen. Das Gerät war Feuchtigkeit ausgesetzt. ...
