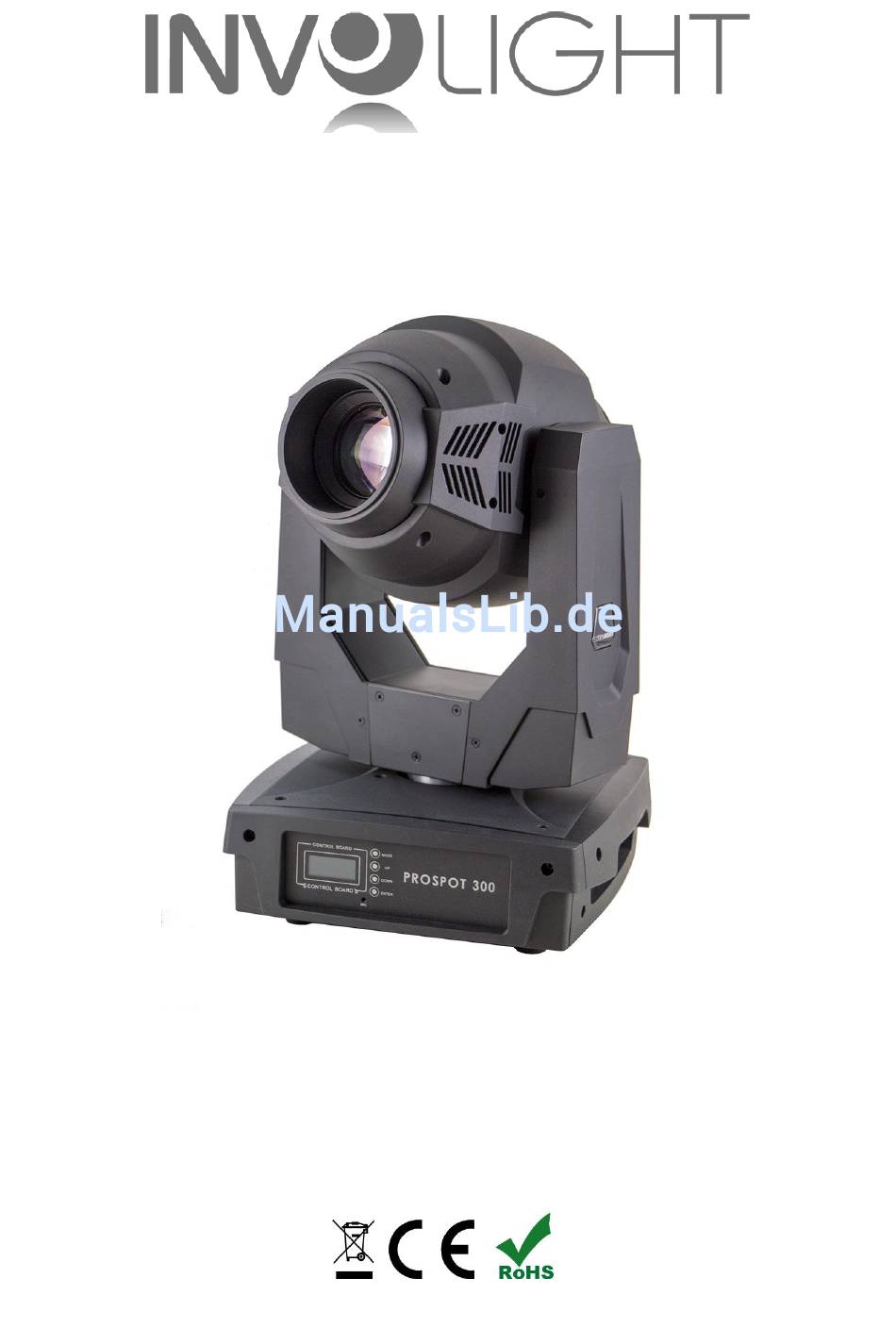

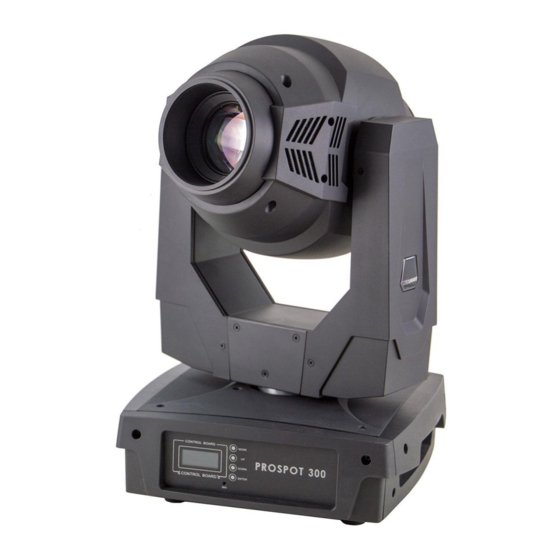

- Seite 1 Bedienungsanleitung PROSPOT300 Moving Head Spot Stand: November 2015...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ..........2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ..................4 Teil 2: Installation: ..........................4 Teil 3: Funktionen: ........................... 5 3.1 LCD-Display mit 4-Tasten Bedienung: ................... 5 3.2 Anschlüsse: .......................... -
Seite 3: Teil 1: Warnhinweise
LED DMX Moving Heads. Damit Ihnen Ihr „PROSPOT300“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. Viel Spaß mit Ihrem INVOLIGHT Produkt! Teil 1: Warnhinweise: 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter:... -
Seite 4: Sicherheitshinweise
1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl. -
Seite 5: Bestimmungsgemäße Verwendung
Vermeiden Sie daher Erschütterungen und Gewalteinwirkungen bei Auf-/Abbau sowie der Benutzung des Gerätes. Bauen Sie den „PROSPOT300“ nur an Orten auf, die vor Staub, Feuchtigkeit und zu großer Hitze geschützt sind. Die zugelassene Einsatztemperatur muss im Bereich -5° bis +45° Celsius liegen und die relative Luftfeuchtigkeit darf 50% (bei +45°) nicht übersteigen! Eine direkte Sonneneinstrahlung ist während der Nutzung und auch während des... -
Seite 6: Teil 3: Funktionen
Teil 3: Funktionen: 3.1 LCD-Display mit 4-Tasten Bedienung: Verbinden Sie den „PROSPOT300“ mit dem Stromnetz. Das Gerät führt den üblichen Reset Vorgang durch. Warten Sie, bis es damit fertig ist. Das LCD-Display mit 4-Tasten Bedienung ist sozusagen das Herzstück des „PROSPOT300“. - Seite 7 Menüstruktur: 001…512 ADDR VALUE FREE CH ALONE AUTO MASTER FUNCTION ALONE MUSIC MASTER CURRENT xxxx TIME TOTAL xxxx INFO CLEAR ON/OFF TEMP HEAD T PRODUCT ADDR DMX ON/OFF CLOS HOLD NO DMX ON/OFF AUTO MUSIC STATUS PAN R ON/OFF PERSONAL TILT R ON/OFF DMX MOD...
-
Seite 8: Anschlüsse
3.2 Anschlüsse: 1. DMX IN: 3-polige männliche XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Mischpult). 2. DMX IN: 5-polige männliche XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Mischpult). 3. DMX OUT: 3-polige weibliche XLR-Buchse zum Weiterleiten des DMX-Steuersignals. 4. DMX OUT: 5-polige weibliche XLR-Buchse zum Weiterleiten des DMX-Steuersignals. 5. -
Seite 9: Verbindungen In Der Betriebsart „Dmx
„PROSPOT300“ vom Controller und rufen Sie das vorprogrammierte Programm auf. Teil 4: Die DMX-Belegung: Der „PROSPOT300“ belegt 12 oder 14 DMX-Kanäle und lässt sich damit sehr flexibel steuern und programmieren. HINWEIS: Es werden Grundkenntnisse für den Steuerstandard DMX512 vorausgesetzt, damit das Gerät mit... - Seite 10 Kanalbelegung: DMX Mode 1 DMX Mode 2 Funktion Wert PAN Bewegung 0-255 PAN Fein-Bewegung 0-255 TILT Bewegung 0-255 TILT Fein-Bewegung 0-255 PAN/TILT Geschwindigkeit 0-255 Offen/ Weiß 0-14 Farbe 1 15-29 Farbe 2 30-44 Farbe 3 45-59 Farbe 4 60-74 Farbe 5 75-94 Farbe 6 90-104...
- Seite 11 Gobo 3 Shake-Effekt, Geschwindigkeit ansteigend 120-129 Gobo 4 Shake-Effekt, Geschwindigkeit ansteigend 130-139 Gobo 5 Shake-Effekt, Geschwindigkeit ansteigend 140-149 Gobo 6 Shake-Effekt, Geschwindigkeit ansteigend 150-159 Gobo 7 Shake-Effekt, Geschwindigkeit ansteigend 160-169 Gobo 8 Shake-Effekt, Geschwindigkeit ansteigend 170-179 Gobo 9 Shake-Effekt, Geschwindigkeit ansteigend 180-189 Goboflow-Effekt (Rotation Goborad ), 190-255...
-
Seite 12: Teil 5. Fehlerbehebung
Farbrad: 1. Offen / Weiß 2. Rot 3. Hellblau 4. Gelb 5. Grün 6. Orange 7. Magenta 8. Türkis 9. Blau Goboräder: Statische Gobos. Rotierende Gobos. ᴓ22mm ID 19mm, OD 25.8mm ID 19mm, OD 25.8mm Teil 5. Fehlerbehebung: Das Gerät funktioniert nicht, kein Licht, der Lüfter läuft nicht: Überprüfen Sie die Netzverbindung und die Hauptsicherung. -
Seite 13: Teil 6: Wartung
Teil 6: Wartung: Reinigung und Wartung: Es ist unbedingt erforderlich, dass Sie den Projektor in regelmäßigen Abständen reinigen. Trennen Sie das Gerät vor Wartungsarbeiten vom Netz! Die Objektivlinse sollte wöchentlich gereinigt werden, da sich sehr schnell Nebelfluidrückstände absetzen, die die Leuchtkraft des Gerätes erheblich reduzieren. - Seite 14 PROSPOT300 MODELLBEZEICHNUNG: Produktart: Moving Head Typ: Spot LED Anzahl: LED Typ: 120W, weiß Goborad 1: 7 rotierende Gobos + offen, Gobogrösse: ID 19mm, OD 25.8mm Goborad 2: 9 statische Gobos + offen, Gobogrösse: ID 19mm, OD 25.8mm Farbrad: 8 Farben + offen DMX Eingang: XLR 3-Pol mänlich oder XLR 5-Pol mänlich...
-
Seite 15: An Alle Einwohner Der Europäischen Union
INVOLIGHT Geräte unterliegen den gültigen, gesetzlichen Gewährleistungsbestimmungen. Informieren Sie sich bei Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 16 PROSPOT300 Bestellnummer: A-000000-05670 www.destilan-deutschland.de...
