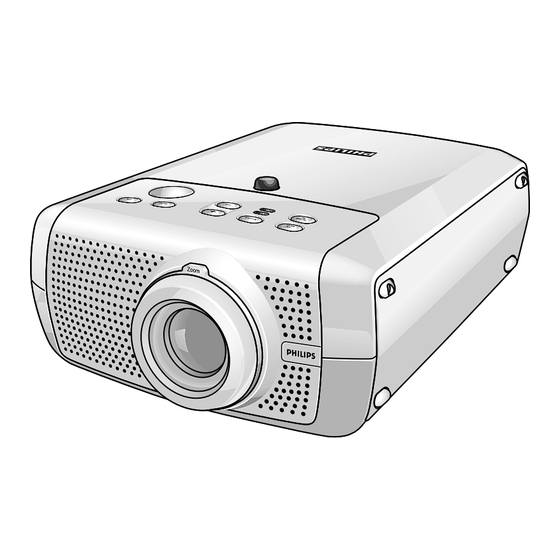

- Seite 1 Philips Heimkinoprojektor Garbo Benutzersanleitung Deutsch...
-
Seite 2: Inhaltsverzeichnis
Beispiele 17 Menü des On Screen Display 18-26 Menübaum 18-19 Allgemeine Erläuterungen 20 Video/S-Video-Einstellungen 21 Bild-Einstellungen 21 Display-Einstellungen 21 Computer-Einstellungen 22-25 Bild-Einstellungen 22 Display-Einstellungen 22 Einige Beispiele 23 Bildformat 23 Vertikalverschiebung 23 Digitaler Zoom/Bildvergrößerung 24 Deutsch Benutzersanleitung Garbo Philips Heimkinoprojektor... - Seite 3 Bildverschiebung 25 Allgemeine Einstellungen 26 Audio-Einstellungen 26 Allgemeine Anpassungen 26 6.Wartung 27-29 Reinigung 27 Reinigung des Gehäuses 27 Reinigung der Linse 27 Reinigung des Staubfilters 27 Lampe Lampenwechsel 28-29 Reset der Lampenbetriebsdauer 29 7. Fehlersuche 30-32 Deutsch Benutzersanleitung Garbo Philips Heimkinoprojektor...
-
Seite 4: Einleitung
Datenblatt und mehr). Sonderzubehör • LCA 1120/00 - Weichtasche • LCA 3116/00 - 132 W Ersatzlampe • LCA 2211/00 - Deckenhalterung • LCA 5310/00 - Y-Kabel für Monitor • LCA 5300/00 - VGA-Verlängerungskabel (15 m) Deutsch Benutzersanleitung Garbo Philips Heimkinoprojektor... -
Seite 5: Überblick Über Die Funktionen
Wenn das Menü aktiv ist, steuert die Cursorsteuerung den Menü-Cursor zur Bewegung durch das OSD-Menü. Die Cursorsteuerung arbeitet mit den Tastenoperationen nach unten/nach oben und links/rechts. Fokus-Ring ! Zum Einstellen der Brennweite des projizierten Bildes. Zoom-Ring @ Zum Einstellen der Größe des projizierten Bildes. Deutsch Benutzersanleitung Garbo Philips Heimkinoprojektor... - Seite 6 Überblick über die Funktionen Bedienungselemente ^ & Höhen-/ Zur Einstellung des vertikalen Projektorwinkels. Niveauverstellung # Staubfilter $ Netzanschlussbuchse % Für den Anschluß des Projektors an das Stromnetz. Verriegelungsschlitz ^ Zum Einsetzen einer fakultativen Sperrvorrichtung (Kensington-Schloß). Lampenfach & Deutsch Benutzersanleitung Garbo Philips Heimkinoprojektor...
-
Seite 7: Fernbedienung
USB- oder PS/2-Verbinder angeschlossen sind. Windows 98, Windows ME, Windows 2000 oder Windows XP sollte auf dem Computer installiert sein, wenn Sie die USB-Verbindung herstellen. OK ! Zur Aktionsbestätigung im Menü, wenn das Menü on screen (sichtbar) ist. Deutsch Benutzersanleitung Garbo Philips Heimkinoprojektor... -
Seite 8: Anschlüsse
PS/2 8 Ein-/Ausgangsbuchse für den Anschluß eines PCs oder Apple Macintosh Computers, der mit einem PS/2-Anschluß ausgestattet ist. Wenn eine PS/2-Verbindung benutzt wird, kann der Maus-Cursor am angeschlossenen Computer über die Fernbedienung des Projektors gesteuert werden. Deutsch Benutzersanleitung Garbo Philips Heimkinoprojektor... -
Seite 9: Aufstellung
Signale eingehen. Diese Zeitdauer kann über das Menü ‘Optionen’ eingestellt werden. Bestätigen. Drücken Sie OK, um diese Meldung auszublenden. Bevor Sie den Netzstecker ziehen, vergewissern Sie sich, daß sich das Kühlgebläse abgeschaltet hat (etwa 3 Minuten, nachdem der Projektor auf Power Standby geschaltet wurde). Deutsch Benutzersanleitung Garbo Philips Heimkinoprojektor... -
Seite 10: Einstellen Von Brennweite Und Bildgröße
Drücken und schieben Sie den Deckel in Pfeilrichtung. Legen Sie zwei 'AAA'-Battereien entsprechend der Darstellung im Innern des Batteriefachs ein. Setzen Sie den Deckel wieder auf und lassen Sie ihn einrasten. Hinweis Der maximale Wirkungsbereich der Fernbedienung beträgt ungefähr 15 m. Deutsch Benutzersanleitung Garbo Philips Heimkinoprojektor... -
Seite 11: Installation
Das projizierte Bild wird gleichzeitig auf dem Monitor abgebildet, selbst wenn sich der Projektor im Standby-Modus oder Off- (aus) Modus befindet. ACHTUNG Schalten Sie den Projektor und externe Geräte stets aus, bevor Sie Anschlüsse vornehmen. Deutsch Benutzersanleitung Garbo Philips Heimkinoprojektor... -
Seite 12: Anschluß An Video-Ausrüstung
Video-Buchse und Audio (in) L/R-Buchsen des Projektors. Scart Adapter (nicht für die Vereinigten Staaten) S-VHS Plug an optional S-Video connection cable into the VCR and the S-Video socket of the projector. S-Video Scart Adapter (nicht für die Vereinigten Staaten) Deutsch Benutzersanleitung Garbo Philips Heimkinoprojektor... -
Seite 13: Komponenten- Und Hdtv-Video-Ausrüstung (Pr,Y, Pb/Cr,Y, Cb)
Ggf. können Sie die Audio (in) L/R Ausgangsbuchsen der Komponenten- oder HDTV-Videoausrüstung an die Audio L/R Eingangsbuchsen des Projektors anschließen. Verwenden Sie hierzu ein optionales Audio-Anschlusskabel (2). – Audio-Information von der Komponenten- oder HDTV-Videoausrüstung wird über den Projektorlautsprecher wiedergegeben. Deutsch Benutzersanleitung Garbo Philips Heimkinoprojektor... -
Seite 14: Scart-Anschluss Rgbs
Ggf. können Sie die Audio L/R Ausgangsbuchsen der Komponenten- oder HDTV-Videoausrüstung an die Audio L/R Eingangsbuchsen des Projektors anschließen. For Verwenden Sie hierzu ein optionales Audio-Anschlusskabel (4). – Audio-Information von der Komponenten- oder HDTV-Videoausrüstung wird über den Projektorlautsprecher wiedergegeben. Deutsch Benutzersanleitung Garbo Philips Heimkinoprojektor... -
Seite 15: Anschluß An Einen Computer
Monitor Nur für den externen Computer Monitoranschluss Computer Mac/PC Philips VGA/MAC Adapter Data out Audio out PS/2 PC/Macintosh Schließen Sie das Data out-Terminal des Computers an das Computer (in)-Terminal des Projektors an und fixieren Sie die Stecker durch Anziehen der Flügelschrauben. -
Seite 16: Anschluß An Einen Externen Monitor
– Das projizierte Bild wird gleichzeitig auf dem Monitor abgebildet. Tastensperre (weiter) Der Monitorausgang muss aktiviert werden wenn ein zusätzlicher Monitor an den Projektor angeschlossen wird. Ansonsten soll er deaktiviert und kein Y-Kabel angesteckt werden. Deutsch Benutzersanleitung Garbo Philips Heimkinoprojektor... -
Seite 17: Betrieb
‘Optionen’ auf ‘Ein’ steht. Alle Meldungen erlöschen automatisch nach 4 Sekunden. Computer Video S-Video Komponenten Kein Signal A/V Stumm AV/Stumm Computer als Quelle ausgewählt. Video als Quelle ausgewählt, S-Video als Quelle ausgewählt, Komponenten als kein Eingangssignal. A/V stummgeschaltet Quelle ausgewählt, A/V stummgeschaltet Deutsch Benutzersanleitung Garbo Philips Heimkinoprojektor... -
Seite 18: Computer-Modus
Bildverschiebung . . . Display Digitaler Standbild Digitaler Zoom Mit der Bildverschiebung lässt sich die Bildposition einstellen. Bildvergrößerung Drücken Sie OK, um die Bildposition zu aktivieren. Automatische Bildeinstellung Horizontale Größe Abstimmung Bildverschiebung Cursor controlled Shift Deutsch Benutzersanleitung Garbo Philips Heimkinoprojektor... -
Seite 19: Menübaum
Lampenstunden-Zähler OK (3 sec.) Auto-Standby Off 15 30 45 60 120 Auto-Quellenwahl Statusmeldungen Bild Display Audio Optionen (zurück) Startbild Lampenstunden-Zähler Auto Standby Auto-Quellenwahl Statusmeldungen Das Startbild kann während des Anlaufens gezeigt oder nicht angezeigt werden. Deutsch Benutzersanleitung Garbo Philips Heimkinoprojektor... -
Seite 20: Allgemeine Erläuterungen
Bewegen Sie den Zeiger nach links oder rechts, um den Rotton einzustellen. SWählen Sie das nächste Merkmal, das im Untermenü eingestellt werden soll, und gehen Sie wie oben beschrieben vor. Drücken Sie Menu, um das On Screen Display zu schließen. Deutsch Benutzersanleitung Garbo Philips Heimkinoprojektor... -
Seite 21: Video/S-Video-Einstellungen
‘Computer-Einstellungen‘. Digitaler Zoom Bildvergrößerung – Digitales Standbild Automatische Bildeinstellung Horizontale Größe hält ein bewegtes Bild fest (Standbild); Abstimmung Bildverschiebung . . . – Digitaler Zoom vergrößert einen Bildausschnitt; – Bildvergrößerung zur Einstellung des Zoom-Faktors. Deutsch Benutzersanleitung Garbo Philips Heimkinoprojektor... -
Seite 22: Computer-Einstellungen
Bildschirm zu zentrieren. daß keine vertikalen Balken sichtbar sind. 3 Stellen Sie jetzt die Phase des Projektors auf optimale Lesbarkeit ein. 4 Aktivieren Sie die Schaltfläche ‘No’ im Windows 95 Abschaltbildschirm, um die Abschaltaktion abzubrechen. Deutsch Benutzersanleitung Garbo Philips Heimkinoprojektor... -
Seite 23: Einige Beispiele
Shift... Drücken OK zur Bestätigung und Speicherung der Einstellung. Ggf. wählen Sie das nächste einzustellende Element oder drücken Sie zum Beenden „Menü". Move pointer to position the image. Press OK key when done. l Shift Deutsch Benutzersanleitung Garbo Philips Heimkinoprojektor... -
Seite 24: Digitaler Zoom/Bildvergrößerung
Die Funktion Horizontale Größe wird verwendet, um die Größe einer Computerabbildung dem projizierten Bild anzupassen. Wenn das OSD-Menü aktiv und die Option horizontale Größe ausgewählt ist, wird das Niveau grafisch auf einer Linearskala angezeigt (Slider). Deutsch Benutzersanleitung Garbo Philips Heimkinoprojektor... -
Seite 25: Bildverschiebung
Bildverschiebung Falls erforderlich, wählen Sie das nächste Merkmal, das eingestellt werden soll, oder drücken Sie Menu, um zu schließen. Bewegen Sie den Zeiger, um das Bild zu positionieren. Drücken Sie OK, um diese Meldung auszublenden. Deutsch Benutzersanleitung Garbo Philips Heimkinoprojektor... -
Seite 26: Allgemeine Einstellungen
Auto Standby Auto-Quellenwahl Mit dieser Funktion können Sie nach dem Projektorstart die voreingestellte Statusmeldungen Philips-Startseite aktivieren oder unterdrücken; – Lampenstunden-Zähler Dieser Zähler zeigt die Betriebsdauer einer Lampe an. Nach Einbau einer neuen Lampe Das Startbild kann während des Anlaufens gezeigt kann die Betriebsdauer auf Null zurückgesetzt werden;... -
Seite 27: Wartung
Sie den Projektor ohne Filter oder mit einem gerissenen bzw. beschädigten Filter in Betrieb nehmen. Ersetzen Sie einen beschädigten Filter durch einen Filter desselben Typs (12 nc: 3122 434 0157 0). Der Projektor kann erst wieder eingeschaltet werden, wenn die Filterhalterung korrekt eingesetzt ist. Deutsch Benutzersanleitung Garbo Philips Heimkinoprojektor... -
Seite 28: Lampe
– Bei gedrückter Zunge A wird die Netzeingangsbuchse zum Teil geschlossen. Daher kann die Lampentür nicht entfernt werden, wenn das Netzkabel nicht vom Projektor abgezogen wurde. Lesen Sie sich die Warnhinweise an der Lampenfassung durch. Deutsch Benutzersanleitung Garbo Philips Heimkinoprojektor... -
Seite 29: Reset Der Lampenbetriebsdauer
Lampe eingesetzt wird (halten Sie den OK-knopf 3 Sek. lang gedrückt). Drücken Sie OK für 3 Sekunden, um den Lampenzähler zurückzusetzen. Falls erforderlich, wählen Sie ein anderes Merkmal, das Sie einstellen möchten, oder drücken Sie Menu, um zu schließen. Deutsch Benutzersanleitung Garbo Philips Heimkinoprojektor... -
Seite 30: Das Bild Rollt
Einstellungen' unter 'Betrieb' - ‘Menü des On Screen Display (OSD). • Aktivieren Sie die ‘Automatische Bildeinstellung’-Funktion über das On-Screen-Menü. Das Bild rollt – Das Signalkabel ist nicht korrekt angeschlossen. • Schließen Sie das Signalkabel korrekt an. Deutsch Benutzersanleitung Garbo Philips Heimkinoprojektor... - Seite 31 – grün: Projektor in Betrieb. – orange: Projektor in der Aufheizphase. – blinkt langsam (orange): Projektor kühlt ab. • Schalten Sie das Gerät nicht ab; es wird die Lampe innerhalb weniger Sekunden automatisch neu starten. Deutsch Benutzersanleitung Garbo Philips Heimkinoprojektor...
- Seite 32 • das PS/2-Kabel an den PC und Projektor vor Einschalten des PCs anschließen; • den Projektor vor Einschalten des PCs einschalten; • nicht das USB-Kabel beim Herstellen des PS/2-Anschlusses anschließen. • Beziehen Sie sich auch auf die Benutzeranleitung oder begleitenden Informationen Ihres Computers. Deutsch Benutzersanleitung Garbo Philips Heimkinoprojektor...
- Seite 33 Fall ein externer Monitor angeschlossen wurde, installieren Sie die Treiber auf der mit dem Treibern Projektor mitgelieferten CD-ROM. • Falls ein USB-Anschluss erfolgt ist, installieren Sie die erforderlichen Treiber auf der mit dem Projektor mitgelieferten CD-ROM. Deutsch Benutzersanleitung Garbo Philips Heimkinoprojektor...
