ISDN TK-Anlage
Bedienungsanleitung
Business-Line: AS 1x, 2x, 3x

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für AGFEO AS 1x

Inhaltszusammenfassung für AGFEO AS 1x

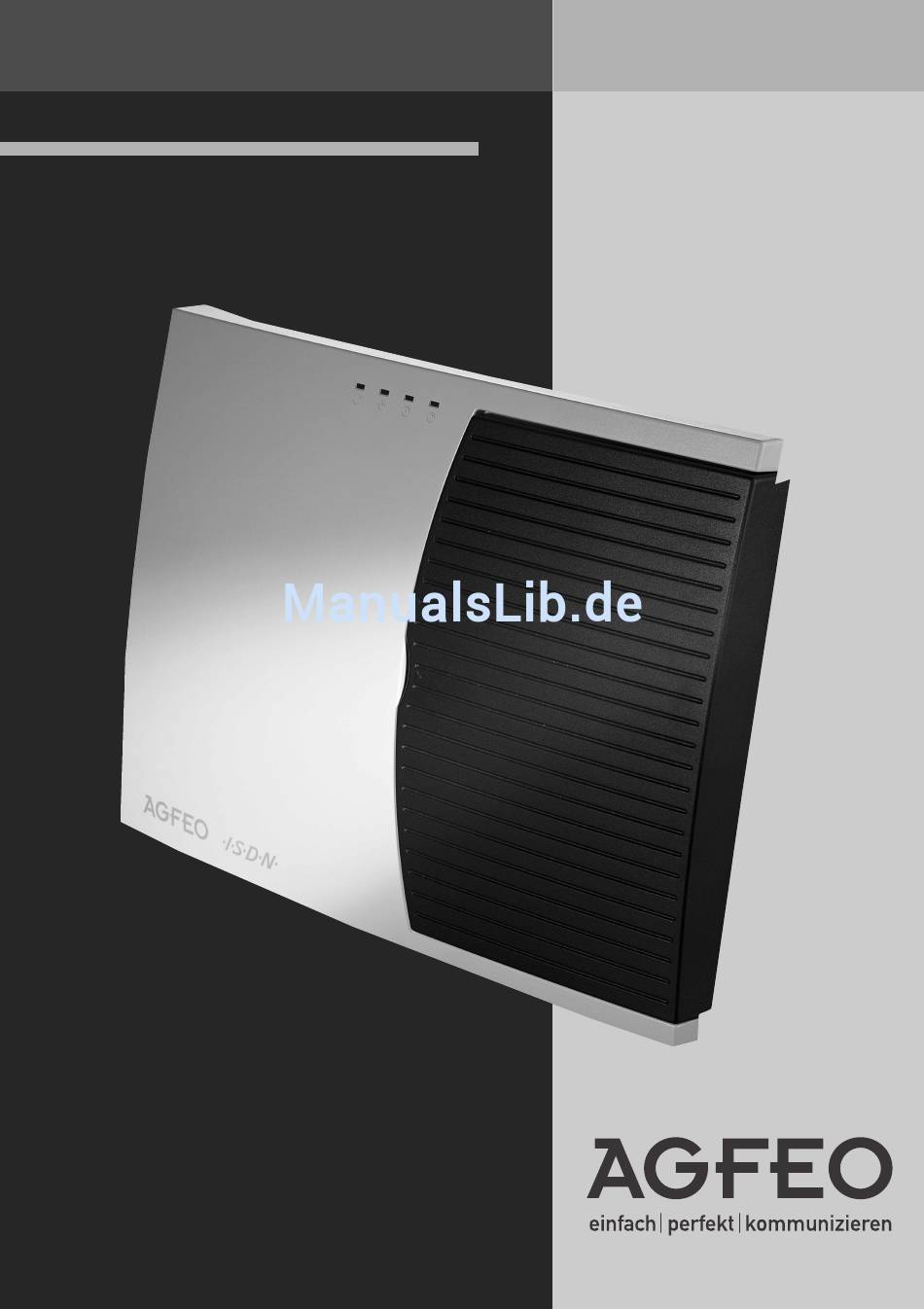

  • Seite 1 ISDN TK-Anlage Bedienungsanleitung Business-Line: AS 1x, 2x, 3x...

  • Seite 2: Sicherheitshinweise

    Sie auch am analogen Telekommunikationsnetz betreiben dürfen. An einen internen S0-Bus dürfen Sie alle DSS 1-ISDN-Endgeräte anschließen, die Sie auch direkt am ISDN-Netz betreiben dürfen. Außerdem können Sie zwei digitale AGFEO-System- telefone an jeden internen S0-Bus anschließen. Jeder andere Gebrauch der TK-Anlage ist nicht bestimmungsgemäß und daher unzulässig.

  • Seite 3: Inhaltsverzeichnis

    Über dieses Handbuch ......................E - 2 Inhaltsverzeichnis ......................... E - 3 Systembeschreibung AS 3x ....................E - 5 Systembeschreibung AS 1x, AS 2x ..................E - 6 CTI - Computerunterstützte Telefonie ................... E - 9 Die Systemtelefone ......................E - 10 INSTALLATION Lieferumfang kontrollieren ....................

  • Seite 4: Inhaltsverzeichnis

    Rufe ............................. A - 12 Töne ............................ A - 13 STICHWORTVERZEICHNIS Stichwortverzeichnis ......................S - 2 Konformitätserklärung AS 1x ....................S - 7 Konformitätserklärung AS 2x ....................S - 8 Konformitätserklärung AS 3x ....................S - 9 E - 4...

  • Seite 5: Einleitung

    Basisfunktionen 6 analoge Schnittstellen, 1 S0 extern, 1 S0 extern/intern schaltbar, 2 S0 intern, 1 TFE- Schnittstelle, 1 USB-Schnittstelle, 1 RS 232 Schnittstelle, 1 Slot für das AGFEO AIS Modul und 1 Slot für AGFEO Standard Module. Erweiterung über den AGFEO Modulslot AGFEO S0-Modul 420 Das S0-Modul 420 mit zwei ISDN-S0-Basisanschlüssen, ein Anschluss extern und einer...

  • Seite 6: Systembeschreibung As 1X, As 2X

    über nachfolgenden Ausbau: Basisfunktionen 4 analoge Schnittstellen bei der AS 1x, bzw. 8 bei der AS 2x, 1 S0 extern, 1 S0 extern/intern schaltbar, 1 TFE-Schnittstelle, 2 Schaltrelais und 2 Eingangskontakte (nur AS 2x), 1 USB- Schnittstelle, 1 RS 232 Schnittstelle, 1 Slot für das AGFEO AIS Modul und 1 Slot für S0 Modul 220 oder T-Modul 204.
  • Seite 7 Einleitung Wichtiges zur Nutzung von analogen Endgeräten An die analogen Ports Ihrer TK-Anlage dürfen Sie alle zugelassenen analogen Endgerä- te anschließen, die Sie auch am öffentlichen Telekommunikations-Netz betreiben dürfen. Dies können z.B., normale Telefone (a/b-Telefone), Anrufbeantworter, Telefax der Gruppe 2 und 3 und analoge Modems sein.
  • Seite 8 An einen internen S0-Anschluß der TK-Anlage können Sie bis zu acht ISDN - Endgeräte an- schließen. ISDN - Endgeräte: - digitale AGFEO-Systemtelefone (max. 2 digitale Systemtelefone anschließbar) - ISDN - Telefone - ISDN - PC-Karten - ISDN - Faxgeräte Abhängig von der Stromaufnahme können Sie mindestens vier ISDN - Endgeräte anschlie-...

  • Seite 9: Cti - Computerunterstützte Telefonie

    Verbindung dieses Interfaces mit der AGFEO-TK-Anlage ist ein Telephony Service Provider (TSP) vom Hersteller der ISDN- Hardware - in diesem Fall von AGFEO - not- wendig. Der TSP ist ein Treiber, den Sie auf Ihrem PC installieren müssen. Er führt die gewünschten TAPI-Funktionen aus und re-...

  • Seite 10: Die Systemtelefone

    Es stehen Ihnen drei verschiedene Modelle zur Auswahl. - Digitales ISDN-Systemtelefon ST 25 - Digitales ISDN-Systemtelefon ST 30 - SystemHandy DECT 30 (Schnurlostelefon zum Betrieb an optionalem AGFEO DECT Mo- dul) Die digitalen ISDN-Systemtelefone ST 25 und ST 30 können an jeden internen ISDN-Bus ei- ner AGFEO-ISDN-TK-Anlage angeschlossen werden.
  • Seite 11 Einleitung E - 11...

  • Seite 12: Installation

    Sie auch am analogen Telekommunikationsnetz betreiben dürfen. An einen internen S0-Bus dürfen Sie alle DSS 1-ISDN-Endgeräte anschließen, die Sie auch direkt am ISDN-Netz betreiben dürfen. Außerdem können Sie zwei digitale AGFEO-System- telefone an jeden internen S0-Bus anschließen. Jeder andere Gebrauch der TK-Anlage ist nicht bestimmungsgemäß und daher unzulässig.

  • Seite 13: Lieferumfang Kontrollieren

    1 Bohrschablone 1 Anleitungspaket 1 Datenträger mit dem Programmpaket TK-Suite -und dem AIS Konfigurator Die Bedienungsanleitungen im PDF-Format finden Sie auf unserer Homepage www.agfeo.de Standort wählen Installieren Sie die TK-Anlage nur in einem trockenen und nicht explosionsgefährdeten Raum.Sie darf nicht in der Nähe von Klimaanlagen, Heizkörpern, Geräten mit unzulässigen Störstrahlungen, an Orten mit direkter Sonneneinstrahlung, in übermäßig staubhaltiger Um-...

  • Seite 14: Gehäuse Befestigen

    Installation Gehäuse befestigen Die Anlage muss mit dem Anschlussfeld zur Seite aufgehängt werden. Nutzen Sie die Aufnahmen 1,2 und 3 um die Anlage aufzuhängen. Gehen Sie dabei nach folgendem Schema vor: - Benutzen Sie zum Anzeichnen der drei Bohrlöcher die beigelegte Bohrschablone. - Achten Sie beim Anzeichnen der Bohrlöcher, dass sich an diesen Stellen keine verdeckt geführten Leitungen (Gas-, Wasser-, Stromleitungen, o.ä.) befinden! - Bohren Sie die drei Bohrlöcher.

  • Seite 15: Anschlussfeld Öffnen

    Installation Anschlussfeld öffnen - Drücken Sie mit einem Schraubendreher in die Aussparung der Anschlußfeldabdeckung. - Ziehen Sie die Abdeckung in Pfeilrichtung aus der Führung im Gehäuse. ACHTUNG: Vor dem Öffnen des Gehäuses - 230 V-Netzstecker der TK-Anlage aus der Steckdose ziehen! Sicherheitshinweise Beachten Sie die Sicherheitshinweise - vor jedem Einbau oder Austausch eines Moduls,...
  • Seite 16 Installation Anschlüsse der AS 1x, 2x, 3x Modulschacht für AIS Modul Rastnase Modul- schacht Anschlussfeld Abbildungen zeigen AS 3x, Lautsprecher Ausgang nicht vorhanden bei AS 1x und AS 2x MoH Ein- RS232C Lautsprecher gang Anschluss Anschluss Ausgang I - 6...

  • Seite 17: Anschlussbelegung Der As 3X

    Installation Anschlussbelegung der AS 3x Sensoreingänge Klingeltaster 1: Masse Klingeltaster 1: Signal I - 7...

  • Seite 18: Anschlussbelegung 1X, 2X

    Installation Anschlussbelegung 1x, 2x Abschluss 100R S0-1 S0-1 extern S0-2 aus an Int: Ext: Ext. Int. Nicht vorhanden an der AS 1x TO-Tür TS-Tür KT1-1 KT-Tür KT1-2 KT2-1 KT2-2 KT3-1 KT3-2 Nicht vorhanden an der AS 1x oder NF-Tür I - 8...

  • Seite 19: Analoge Teilnehmer Anschließen

    Installation Analoge Teilnehmer anschließen Sie dürfen an die TK-Anlage alle analogen Endgeräte anschließen, die Sie auch am öffentli- chen Telekommunikationsnetz betreiben dürfen. a/b-Endgeräte sind: - Telefon (a/b-Telefon) mit Tonwahl (MFV), r -Taste als Flashtaste (Flashzeit: 60 -800 ms), S -Taste und R -Taste. Telefone mit Impulswahl (IWV) können nur eingeschränkt benutzt werden.
  • Seite 20 Installation Umschaltbarer S0-Anschluss S0-1 (interner oder externer S0-Anschluss) Externer S0-Anschluss S0-1 Den externen S0-Anschluss können Sie an einen Anlagenanschluss oder an einen Mehrgeräteanschluss anschließen. Hinweise dazu finden Sie unter "Externer S0-Anschluss (Western-Buchse)". Schließen Sie die vier einzelnen Adern des beiliegenden ISDN-Kabels (Westernstecker - Einzeladern) an die S0-Klemmen des Moduls.

  • Seite 21: Interner S0-Anschluss

    An einen internen S0-Anschluss der TK-Anlage können Sie, wie an einen Mehrgeräteanschluss, bis zu acht ISDN-Endgeräte anschließen. ISDN - Endgeräte: - digitale AGFEO-Systemtelefone (max. 2 digitale Systemtelefone pro S0 Bus) - ISDN - Telefone - ISDN - PC-Karten - ISDN - Faxgeräte Sie können bis zu vier ISDN - Endgeräte anschließen, die über keine eigene Stromversorgung...
  • Seite 22 Installation Verlegung und Terminierung des S0-Bus Wichtig bei der Installation ist die korrekte Terminierung des Busses mit 100 Ohm Wider- ständen an beiden Endpunkten. Ohne die Terminierung wird die Energie der Signalimpulse am Leitungsende wieder reflektiert und zurückgeworfen – ganz ähnlich wie bei einer Wasserwelle die gegen ein Hindernis prallt.

  • Seite 23: Short Und Extended Passive Bus Konfiguration Am Intern S0-Bus

    Kabel ab) nicht überschreiten. Diese Betriebsart ist häufig für Stern- verkabelung zu empfehlen. Bei den AGFEO TK-Anlagen ist ab der Version 5.x der Busbetrieb einstellbar. Sie finden die- se Option nur im Fernkonfigurator unter den “Optionen interner S0”.

  • Seite 24: Türfreisprecheinrichtung

    Installation Türfreisprecheinrichtung Die TK-Anlagen AS 1x, 2x und 3x verfügen über eine Schnittstelle nach der Spezifikation 4-Draht-TFE FTZ 123 D 12 zum Anschluss von Türsprechstellen mit Verstärkern. Die TK- Anlage unterstützt pro Schnittstelle einen Klingeltaster. Wenn Sie eine TFE an den Anlagen 1x oder 2x betreiben wollen, wird der Sprechweg des analogen Telefonports 7 benutzt und Sie können dort kein Telefon mehr anschließen, bei der AS 3x ist ein eigener Sprechweg...

  • Seite 25: Sensoreingänge As 1X, 2X

    Sensoreingänge AS 1x, 2x Über TK-Suite Set haben Sie die Möglichkeit den Klingeltaster Anschlüssen 2 und 3 der AS 1x, 2x die Funktion von Sensoreingängen zuzuweisen. Beachten Sie dabei bitte, dass Sie nur Schließerkontakte ohne eigene Stromversorgung nutzen können und die Klingeltaster Eingänge keine Differentialanschlüsse sind.

  • Seite 26: Sensoreingänge As 3X

    Installation TFE-Relais Die TFE-Relais der AS 1x, 2x und 3x können Sie entweder zum Anschalten einer Türfrei- sprecheinrichtung oder als einzelne Schaltrelais mit potentialfreien Kontakten für andere Funktionen vielseitig nutzen. Beispielsweise zum Anschalten einer Zusatzklingel oder Be- leuchtung. Durch Programmierung wird für jedes Relais festgelegt, ob es als Impulsrelais (3 Sekun- den ein) oder als Ein-/Aus - Relais arbeitet.
  • Seite 27 Klinkenbuchse X (externe MoH) an der Unterseite der TK-Anlage. Bei den Anlagen AS 1x und 2x, wird durch den Anschluss einer externen MoH der a/b Port 8 belegt. Die Lautstärke der externen Wartemusik stellen Sie am Audio-Gerät ein. Zum Einstellen bzw.

  • Seite 28: Inbetriebnahme

    Installation Inbetriebnahme Sie haben die TK-Anlage installiert. Bevor Sie telefonieren können, sind nur noch wenige Handgriffe notwendig. - Schließen Sie die Endgeräte an. Sie können alle Endgeräte anschließen, die Sie auch am öffentlichen TK-Netz anschließen dürfen. - Stecken Sie den Westernstecker des ISDN-Anschlusskabels in die Telekommunikations- steckdose (ISDN-Anschlusseinheit, IAE oder Universelle-Anschlusseinheit, UAE) Ihres ISDN-Anschlusses.
  • Seite 29 Abschlusswiderstände eingeschaltet. - Die 100 Ohm - Abschlusswiderstände für die internen S0-Anschlüsse sind eingeschaltet. AS 1x, AS 2x: - Die 100 Ohm - Abschlusswiderstände für den externen S0-Anschluss sind ausgeschaltet. - Umschaltbarer S0-Anschluss: auf intern eingestellt, die 100 Ohm - Abschlusswiderstände eingeschaltet.

  • Seite 30: Technische Daten As 3X

    Installation Technische Daten AS 3x Spezifikation ISDN-Telekommunikationsanlage mit 1 Modulaufnahmeslot (nur für AGFEO AS 40 Module) Grundausbau 1 externer S0-Anschluss (Anlagen- oder Mehrgeräteanschluss) 1 S0-Anschluss intern/extern schaltbar 2 S0-Anschlüsse intern 6 analoge Anschlüsse 1 Schnittstelle für den Anschluss von 1 Türfreisprecheinrichtung...
  • Seite 31 Installation Technische Daten AS 3x Analoge Endgeräte max. 6 - Reichweite 2 x 50 Ohm (ø 0,6 mm, 800 m) - Anschluss 2-adrig über Federklemmverbindung - Wahlverfahren IWV oder MFV - Rückfragetaste Flash (80 - 600 ms). Für die analogen Anschlüsse der AS 3x sind die Flashzeiten einstellbar DECT - Reichweite...

  • Seite 32: Technische Daten As 1X, 2X

    Installation Technische Daten AS 1x, 2x Spezifikation ISDN-Telekommunikationsanlage mit 1 Modulaufnahmeslot (Nur für AGFEO AS 1x, 2x Module) Grundausbau 1 externer S0-Anschluss (Anlagen- oder Mehrgeräteanschluss) 1 S0-Anschluss intern/extern schaltbar 4 analoge Anschlüsse (8 bei AS 2x) 1 Schnittstelle für den Anschluss von 1 Türfreisprecheinrichtung...
  • Seite 33 Installation Technische Daten AS 1x, 2x Analoge Endgeräte max. 8 (4 bei AS 1x) - Reichweite 2 x 50 Ohm (ø 0,6 mm, 800 m) - Anschluss 2-adrig über Federklemmverbindung - Wahlverfahren IWV oder MFV - Rückfragetaste Flash (80 - 600 ms). Für die analogen Anschlüsse der AS...
  • Seite 34 Systemtelefone ST 25 ST 30 DECT 30 1 - 2...

  • Seite 35: Systemtelefon St 25

    Systemtelefone Systemtelefon ST 25 ST 25 ST 30 DECT 30 Funktionstasten Lautsprecher Display rote LED Mikrofon grüne LED Wähltastatur - Zum Wählen einer Ruf- Taste Telefonbuch - Zum Aufruf des nummer und Eingabe von Daten Telefonbuchs Tasten Stern und Raute Taste Rückfrage - Zur Rückfrage und zum Makeln Taste set - Zum Einleiten und Beenden...

  • Seite 36: Systemtelefon St 30

    Systemtelefone Systemtelefon ST 30 ST 25 ST 30 DECT 30 Vierzeiliges AGFEO Display DO 13.Juni 2002 14:33 x------------- 10 Funkti- onstasten und LEDs Lautspre- cher unter dem Hörer Beschriftungs- streifen PQRS WXYZ Clear Stop Mikrofon Wähltastatur - Zum Wählen einer Taste clear - Zum Löschen eines Ein-...

  • Seite 37: Das Display Des St 30

    Systemtelefone Das Display des ST 30 ST 25 ST 30 DECT 30 Display im Ruhezustand: 01.Januar 2002 11:52 *${}%“S xiXI-- Anzeige der aktivierten Leistungsmerk- male 13 15 17 18 23 24 30 32 41 52 1. Displayzeile: Datum / Uhrzeit "...

  • Seite 38: Systemhandy Dect 30

    Systemtelefone SystemHandy DECT 30 ST 25 ST 30 DECT 30 Lautsprecher Lautstärke Info Leuchtdiode AGFEO DECT 30 beleuchtetes Display blättern blättern Wahlwiederholung Telefonbuch Stop bestätigen < > programmieren Anrufliste / aktive Leistungsmerkmale 2. Tastenebene Hörer abnehmen und auflegen Rückfrage löschen wählen / Buchstaben...
  • Seite 39 Systemtelefone Die Tasten des SystemHandys DECT 30 ST 25 ST 30 DECT 30 Wähltastatur - Zum Wählen einer Ruf- ALT Mail - Zum Abfragen der Anruf- nummer und zur Eingabe von Daten liste, des Anrufbeantworters und der aktivierten Leistungsmerkmale in der TK-Anlage Pfeiltasten - Zum Weiterblättern in der Anzeige...

  • Seite 40: Einstellungen Des Systemtelefons

    Systemtelefone Einstellungen des Systemtelefons ST 25 ST 30 DECT 30 An Ihrem Systemtelefon können Sie folgende Einstellungen vornehmen: - Lautstärke und Klang für den Tonruf - Lautstärke für das Lauthören/Freisprechen - Headset-Lautstärke (nur digitale Systemtelefone ST25 und ST 30) - Displaykontrast, um ihn optimal an den Winkel anzupassen, aus dem Sie das Telefon sehen. - Freisprech-Mikrofon (automatisches Einschalten).
  • Seite 41 Systemtelefone Display einstellen ST 25 ST 30 DECT 30 "set 23" für die Änderung des Displaykon- trastes eingeben. Die aktuelle Einstellung ist markiert. Neue Einstellung eingeben, z.B. "2" Dabei bedeutet: 1 - mehr von vorne betrachtet gut, 7 - mehr von oben betrachtet gut. Der Kontrast ändert sich sofort.
  • Seite 42 Systemtelefone Telefoncode ST 25 ST 30 DECT 30 Jedes Systemtelefon kann mit Hilfe des Telefon- schlosses abgeschlossen werden (siehe "Telefonschloß - Notruf/Direktruf"). Außer den gespeicherten Notrufnummern *, # # # # # , der Direkt- rufnummer (Babyruf) und der Rufnummer der "Automatischen Wahl"...
  • Seite 43 Systemtelefone Statusanzeige/ Datum ST 25 ST 30 DECT 30 !291 AQ291 Statusanzeige der S0´s einstellen: !291 & Mit "next" einen freien Platz in der Anzei- & ge auswählen, mit "enter" bestätigen. & mit "next" den S0 auswählen, dessen Sta- & tus angezeigt werden soll.

  • Seite 44: Anrufliste

    Systemtelefone Anrufliste ST 25 ST 30 DECT 30 Nehmen Sie einen Anruf nicht an, so wird automatisch die übermittelte Rufnummer des An- rufers, die Uhrzeit und das Datum in die Anrufliste Ihres Systemtelefons eingetragen, sofern Sie diese eingeschaltet haben. Sie können die Rufnummern aus der Anrufliste wählen lassen oder einen Eintrag löschen (sie- he "Anrufliste").
  • Seite 45 Systemtelefone Amtsholung ST 25 ST 30 DECT 30 Sie können für Ihr Systemtelefon zwischen zwei Einstellungen für die Externbelegung (Bele- gen einer Wählleitung/B-Kanals) wählen. Variante Amtsholung spontan mit intern (direkte Externwahl) Nach Abheben des Hörers oder Drücken der Lautsprechertaste hören Sie den Externwählton (Dauerton).
  • Seite 46 Systemtelefone Funktionstasten - freiprogrammierbare Funk- tionen (Übersicht) ST 25 ST 30 DECT 30 AB Aktivierung Zum Einschalten/Ausschalten des Anrufbeantworters eines Systemtelefons ST 30 AB. Dies funktionert von einem anderen Systemtelefon nur, wenn vorher die Benachrichtigung für dieses Telefon eingeschaltet wurde(Info an Systels). AB Info Fragt den Anrufbeantworter ab.
  • Seite 47 Systemtelefone Funktionstasten -freiprogrammierbare Funktionen (Übersicht) ST 25 ST 30 DECT 30 Inkognito Übermittlung der eigenen Rufnummer zum Angerufenen ausschalten Interntaste Zum Anwählen von Internteilnehmern. Spezielle Funktionstaste einrichtbar: - Internanruf zu einem festgelegten Internteilnehmer ISDN-Halten Zum Halten eines Externgesprächs in der Vermittlungsstelle (nur am Mehrgeräte- anschluß...
  • Seite 48 Systemtelefone Funktionstastenbelegung ST 25 ST 30 DECT 30 Im Auslieferungszustand der TK-Anlage ist die Belegung der Auslieferungszustand: freiprogrammierbaren Funktionstasten (FP-Tasten) zunächst festgelegt und an allen Systemtelefonen ST 25 und ST 30 gleich. Makeln Einheiten Ziel public Ziel public Die Funktionstastenbelegung können Sie individuell an Ihre spezifischen Bedürfnisse anpassen.
  • Seite 49 Systemtelefone Tastenbelegung mit speziellen Funk- tionen ST 25 ST 30 DECT 30 Wie unter "Funktiontastenbelegung ändern", mit "set 31" Programmierung einleiten und Funk- tionstaste und Funktion auswählen. Funktionstaste "Anrufschutz" "enter": Auswahl der Funktion bestäti- gen. Eingeben für welche Rufnummer der Anrufschutz gelten soll: 1 = 1.
  • Seite 50 Systemtelefone Funktionstaste "Durchsage" ST 25 ST 30 DECT 30 "enter": Auswahl bestätigen. Internrufnummer eines Systemtelefons einge- ben oder Gruppeninternnummer der Gruppe von Teilnehmern eingeben, die Sie bei einer Durch- sage erreichen wollen. "set": Programmierung beenden. Funktionstaste "Fremdwahl" "enter": Auswahl bestätigen Internnummer des Telefons eingeben, für das per Tastendruck Telefongespräche angenom- men werden sollen.
  • Seite 51 Systemtelefone Hinweise ST 25 ST 30 DECT 30 Sie erreichen mit den Funktionen "Durchsage" oder "Heranholen" mehrere Intern- teilnehmer, wenn Sie die Gruppeninternnummer einer Teilnehmergruppe eingeben. (Grup- pen - siehe Konfigurator TK-Suite) Die Funktionstaste "Durchsage" hat eine allgemeine Funktion, wenn Sie keine Intern- rufnummer festlegen.
  • Seite 52 Systemtelefone Funktionstaste "Relais" ST 25 ST 30 DECT 30 "enter": Auswahl bestätigen Eingeben, welches Relais Sie mit dieser Taste schalten wollen. "set": Programmierung beenden Hinweise Die Funktionstaste "Relais" hat eine allgemeine Funktion, wenn Sie keine Relaisnummer einge- ben. Bei Bedienung der Funktionstaste müssen Sie dann eine Relaisnummer wählen. Funktionstaste "Tür"...
  • Seite 53 Systemtelefone Telefonieren ST 25 ST 30 DECT 30 Internteilnehmer anrufen: Jedem Internteilnehmer Ihrer TK-Anlage können zwei verschie- dene Internrufnummern durch die Programmierung zugeordnet werden. Diese bis zu vier- stelligen Internnummern werden von TK-Suite in einem Pool verwaltet. Erfragen Sie ggf. beim Administrator Ihrer TK-Anlage, welche Internrufnummern welchem Teilnehmer zuge- ordnet wurden.
  • Seite 54 Systemtelefone Variante Amtsholung spontan mit intern ST 25 ST 30 DECT 30 Hörer abheben. Im Display wird Ihre Internruf- nummer angezeigt. Internteilnehmer anrufen: "#" Taste drücken und die Internrufnummer wählen, z.B. 13, um das Telefon 13 anzurufen. Ggf. wird der Name von Teilnehmer 13 angezeigt. Externteilnehmer anrufen: Externrufnummer direkt wählen, die TK-Anlage belegt automatisch eine Wählleitung (B-Kanal).
  • Seite 55 Systemtelefone Amtsholung mit der MSN/Extern - Taste ST 25 ST 30 DECT 30 FP 0-9 MSN/Extern -Taste drücken. & Mit "next" Rufnummer oder Namen des & S0-Anschlusses auswählen, der belegt werden soll. Die Verbindungskosten wer- den unter der Rufnummer abgerechnet. Mit "enter"...
  • Seite 56 Systemtelefone Eine Wählleitung reservieren ST 25 ST 30 DECT 30 Sie hören beim Wählen einer Externrufnummer den Besetztton. Es ist keine Wählleitung (B-Ka- nal) frei. Wenn im Display "Rückfrage" angebo- ten wird: Taste "enter" drücken, um eine Wähl- leitung zu reservieren. Hörer auflegen Reservierungsruf der TK-Anlage.
  • Seite 57 Systemtelefone Anrufe entgegennehmen Sie werden angerufen ST 25 ST 30 DECT 30 Anhand der unterschiedlichen Ruf- rhythmen hören Sie, ob es ein Internruf, ein Externruf oder ein Türruf ist. Außer- dem können Sie schon, bevor Sie den Hö- rer abheben, im Display Ihres System- telefons sehen, woher der Anruf kommt.
  • Seite 58 Systemtelefone Bei Ihnen wird angeklopft ST 25 ST 30 DECT 30 2. Möglichkeit - Taste "Makeln" drücken. Das FP 0-9 erste Gespräch wird gehalten. Sie sind mit dem zweiten Anrufer verbunden und können zwischen beiden Gesprächen makeln oder das Gespräch weitergeben.
  • Seite 59 Systemtelefone Weitergabe eines Gespräches ST 25 ST 30 DECT 30 Ein Externgespräch können Sie an einen Internteilnehmer oder einen anderen Extern- teilnehmer weitergeben. Bei der Weitergabe intern können Sie nach dem Anwählen das Externgespräch erst ankün- digen (Weitergabe mit Ankündigung) oder sofort auflegen (Weitergabe ohne Ankündigung). Weitergabe intern mit Ankündigung Sie telefonieren extern und wollen das Gespräch an einen Internteilnehmer wei-...
  • Seite 60 Systemtelefone Weitergabe intern ohne Ankündigung ST 25 ST 30 DECT 30 Sie telefonieren extern und wollen das Gespräch an einen Internteilnehmer weitergeben. Internteilnehmer anwählen Variante Amtsholung spontan mit intern Interntaste drücken und Internrufnummer wäh- len, z.B. 13. Der Externteilnehmer wartet und Rückfrage hört ggf.
  • Seite 61 Systemtelefone Weitergabe einer Wählleitung ST 25 ST 30 DECT 30 Sie können eine Wählleitung an einen Internteilnehmer weitergeben. Ein Internteilnehmer, der sonst nicht extern telefonieren kann, kann jetzt eine Externrufnummer mit Ihrer Externgesprächsberechtigung wählen. Weitergabe einer Wählleitung Sie wurden intern angerufen. Ihr Teilneh- mer, der sonst nicht extern telefonieren kann, möchte eine Wählleitung vermittelt haben.
  • Seite 62 Systemtelefone Rückruf ST 25 ST 30 DECT 30 Sobald der Teilnehmer wieder frei ist, klin- gelt Ihr Telefon, und Ihr Display meldet den "Rückruf". Hörer abheben. Telefon 13 wird automatisch nochmal angerufen. Der Teilnehmer meldet sich: Sie telefonieren wie gewohnt. Der Teilnehmer meldet sich nicht: Mit dem Auflegen tragen Sie sich in die An- rufliste ein, wenn diese aktiviert sein sollte.
  • Seite 63 Systemtelefone Anklopfschutz ST 25 ST 30 DECT 30 Für das einfache Schalten des Anklopfschutzes können Sie sich eine frei programmierbare Funktionstaste als Taste "Anklopfschutz" programmieren. Anklopfschutz programmieren und schalten AQ z Mit "set" und Taste "Anklopfschutz" oder "set 14" die Funktion einleiten. Falls für Ihr Telefon 2 Internnummern festgelegt sind haben Sie folgende Wahl- möglichkeiten:...
  • Seite 64 Systemtelefone Anrufe heranholen ST 25 ST 30 DECT 30 Ein anderes Telefon ruft mit dem Externruf oder Internruf. Sie können sich den Anruf an Ihrem Telefon heranholen. Hat der Anrufbeantworter einen Externruf angenommen, kön- nen Sie das Externgespräch an Ihrem Telefon übernehmen. Externruf heranholen Sie wollen den Externruf heranholen.
  • Seite 65 Systemtelefone Anrufliste ST 25 ST 30 DECT 30 Ist Ihre externe Anrufliste aktiviert und Sie nehmen den Anruf eines externen Teilnehmers nicht an, so wird automatisch die gesendete Rufnummer des Anrufers, die Uhrzeit und das Datum in Ihre Anrufliste eingetragen. Zusätzlich wird die gesendete Rufnummer mit den Einträgen im Telefonbuch verglichen.
  • Seite 66 Systemtelefone Anrufliste anzeigen ST 25 ST 30 DECT 30 Der Hörer ist aufgelegt. Im Display des ST 25 se- hen Sie am Symbol "!" das eine Meldung vorliegt. Zusätzlich blinkt die rote LED. (beim ST 30 blinkt die Mailtaste, beim DECT 30 die LED) In der Anrufliste steht mindestens ein Eintrag.
  • Seite 67 Systemtelefone Anrufschutz - Tonruf ausschalten ST 25 ST 30 DECT 30 Sie können für die 1. Internrufnummer und /oder 2. Internrufnummer, unter der Ihr Tele- fon erreichbar ist, den Tonruf ausschalten (Ruhe vor dem Telefon). Interne Anrufe meldet Ihnen dann nur das Display und die blinkende rote LED. Externe Anrufe werden nicht ange- zeigt.

  • Seite 68: Anrufvariante Umschalten

    Systemtelefone Hinweise ST 25 ST 30 DECT 30 Wenn Sie den Anrufschutz eingeschaltet haben: - werden die entsprechenden Anrufe nur im Display und von der roten LED durch Blinken an- gezeigt. Ihr Telefon klingelt nicht. Sie können die Anrufe aber wie gewohnt entgegennehmen. - können Sie weiterhin Anrufe tätigen.
  • Seite 69 Systemtelefone Anrufvariante 2 mit spezieller Funktionstaste ein-/ausschalten ST 25 ST 30 DECT 30 Haben Sie beim Einrichten der Funktions- taste "Anrufvariante 2" eine Rufnummer fest zugeordnet, können Sie die Anruf- variante 2 für diese Rufnummer einfach durch Drücken der Taste "AVA 2 Nacht" ein-/ausschalten.
  • Seite 70 Systemtelefone Anrufvariante 3 (Rufweiterschaltung intern) ein- oder ausschalten ST 25 ST 30 DECT 30 Wenn Sie die Anrufvariante 3 (Rufweiterschaltung intern) einschalten, schaltet die TK-Anla- ge einen Externanruf an andere interne Endgeräte weiter. Die Rufweiterschaltung erfolgt: - nach einer festgelegten Anzahl von Rufen, wenn sich niemand meldet, - sofort, wenn besetzt ist und nicht angeklopft werden kann.
  • Seite 71 Systemtelefone Anrufvariante 3 mit spezieller Funktionstaste ein-/ausschalten ST 25 ST 30 DECT 30 Haben Sie beim Einrichten der Funkti- onstaste "AVA 3 Weitersch." eine Extern- rufnummer Ihrer TK-Anlage fest zuge- ordnet, können Sie die Anrufvariante 3 (Rufweiterschaltung intern) einfach durch Drücken der Taste "AVA 3 Weitersch."...
  • Seite 72 Systemtelefone Anruf weiterleiten während des Rufes ST 25 ST 30 DECT 30 Einen Externruf können Sie am Systemtelefon während des Rufes zu einem Intern- oder Externteilnehmer weiterleiten. Sie nehmen den Ruf nicht an. Zur Weiterschaltung an einen Externteilnehmer muß das ISDN-Dienstmerkmal „Anruf- weiterschaltung während der Rufphase“...

  • Seite 73: Ansage

    ST 30 DECT 30 Sie können von Ihrem Telefon aus eine Ansage über eine Lautsprecheranlage machen. Die Lautsprecheranlage wird an das optional erhältliche AGFEO AIS Modul 400 oder anstelle ei- ner Türfreisprecheinrichtung an einer Türfreisprechschnittstelle (TFE nach FTZ 123 D12) angeschlossen.
  • Seite 74 Systemtelefone Automatische Wahl ein- /ausschalten ST 25 ST 30 DECT 30 AQ1N Funktion einleiten Auswahl: "1" : Einschalten "0" : Ausschalten "set": Programmierung beenden Die automatische Wahl ist vorbereitet. Nach Ab- nehmen des Hörers ist der Sonderwählton zu hören. Hinweise Die automatische Wahl hat Vorrang vor allen anderen Externverbindungen.

  • Seite 75: Durchsage/Sprechanlagenfunktion

    Systemtelefone Besetztton bei Besetzt ein-/ ausschalten ST 25 ST 30 DECT 30 Der Hörer ist aufgelegt. Mit der Taste "Busy On Busy" schalten Sie die pro- grammierte Funktion ein-/aus. Hinweise Ein ISDN-Endgerät, das parallel zur TK-Anlage am Mehrgeräteanschluß angeschlossen ist und dem eine gleiche Rufnummer wie der TK-Anlage zugeordnet ist, wird immer gerufen.
  • Seite 76 Systemtelefone Gruppendurchsage ST 25 ST 30 DECT 30 Hörer ist aufgelegt. Taste "Durchsage" drücken. Ist mindestens eins der bei der Gruppenbildung festgelegten Systemtelefone frei, hören Sie und die Durchsageteilnehmer den Quittungston. Sie können Ihre Durchsage im Freisprechmodus machen bzw. den Hörer benutzen. Wenn ein gerufener Teilnehmer den Hörer ab- hebt, ist nur er mit Ihnen in einer Intern- verbindung.
  • Seite 77 Systemtelefone Wenn Sie eine Telefon-Durchsage hören ST 25 ST 30 DECT 30 Sie hören den Quittungston und an- schließend eine Durchsage. Wenn Sie mit dem Durchsagenden sprechen wollen: Taste "Lautsprecher" drücken bzw. Hörer bzw. bzw. abheben. Nur Sie sind dann mit ihm in einer Internverbindung.
  • Seite 78 Systemtelefone Halten einer Verbindung ST 25 ST 30 DECT 30 Nur am Mehrgeräteanschluß - Sie können Ihr Externgespräch durch die ISDN - Vermittlungs- stelle halten lassen, um auf der gleichen Wählleitung ein Rückfragegespräch mit einem zwei- ten Externteilnehmer zu führen. Während Sie mit einem Externteilnehmer telefonieren, wollen Sie z.B.

  • Seite 79: Fremdbelegung

    Systemtelefone Fremdbelegung ST 25 ST 30 DECT 30 Mit der Fremdwahl können Sie von einem Telefon für ein anderes wählen (z. B. das Sekreta- riat für den Chef). Sie schalten diese Möglichkeit an dem Telefon frei, für das gewählt wer- den soll.

  • Seite 80: Identifizieren Böswilliger Anrufer (Fangen)

    Systemtelefone Identifizieren böswilliger Anrufer (Fangen) ST 25 ST 30 DECT 30 Das Leistungsmerkmal "Identifizieren böswilliger Anrufer" können Sie nur nach besonderem Auftrag bei Ihrem Netzbetreiber nutzen. Die ISDN-Vermittlungsstelle speichert die Rufnummer des Anrufers, Ihre Rufnummer, das Da- tum und die Uhrzeit des Anrufs. Sie können den Anrufer während eines Gesprächs feststellen lassen oder nachdem der An- rufer aufgelegt hat, aber noch bevor Sie den Hörer aufgelegt haben.

  • Seite 81: Konferenz

    Systemtelefone Konferenz ST 25 ST 30 DECT 30 Konferenzschaltung in der TK-Anlage Sie können als Konferenzleiter: - eine Dreierkonferenz mit analogen Internteilnehmern oder Internteilnehmern des inter- nen S0-Anschlusses führen oder - eine Dreierkonferenz mit einem Externteilnehmer und einem Internteilnehmer führen oder - eine Dreierkonferenz mit zwei Externteilnehmern führen.
  • Seite 82 Systemtelefone Dreierkonferenz intern/extern ST 25 ST 30 DECT 30 Sie führen ein Externgespräch Weiteren Externteilnehmer oder Intern- teilnehmer anrufen, den Sie mit in die Konferenz holen wollen. Beispiel: Dreierkonferenz - ein Internteilnehmer und zwei Externteilnehmer Taste "Makeln" drücken und Externrufnummer wählen Der Externteilnehmer hat abgenommen.
  • Seite 83 Systemtelefone Hinweise ST 25 ST 30 DECT 30 Konferenzschaltung in der TK-Anlage Ein Extern- oder Türanruf wird der Konferenz mit dem Anklopfton signalisiert, wenn der gerufene Teilnehmer in der Konferenz ist. Das Heranholen eines Rufes kann nur der Konferenzleiter vornehmen. Er drückt die "Makel- taste"...

  • Seite 84: Least Cost Routing (Lcr) - Kostenoptimiertes Telefonieren

    Systemtelefone Least Cost Routing (LCR) - Kosten- optimiertes Telefonieren ST 25 ST 30 DECT 30 Seit Öffnung des Telekommunikationsmarktes können Sie zwischen verschiedenen Netzan- bietern wählen und dank der Vorteile des Wettbewerbs Ihre Telefonkosten senken. Der Least Cost Router der TK-Anlage entscheidet anhand Ihrer gewählten Ortsnetzkennzahl (Tarifbereich), der Tageszeit und dem Wochentag, welcher Netzanbieter für Ihre Extern- verbindung am preiswertesten ist.
  • Seite 85 Systemtelefone Makeln - Zwischen mehreren Ge- sprächen wechseln ST 25 ST 30 DECT 30 Makeln bedeutet das Wechseln zwischen mehreren Gesprächen. Dabei ist jeweils nur ein Gespräch aktiv. Die TK-Anlage hält die anderen Gespräche. Wartende Externteilnehmer hö- ren ggf. die Wartemusik. Makeln Sie führen ein Gespräch, zusätzlich wer- den ein oder mehrere Gespräche gehal-...

  • Seite 86: Verbindungsliste

    Systemtelefone Verbindungsliste ST 25 ST 30 DECT 30 Ihnen werden alle Verbindungen angezeigt, die sich noch im Anlagenspeicher befinden. Die Verbindungsliste können Sie mit „shift wwh“ oder einer entsprechenden Funtionstaste ab- rufen. Zusätzlich können Sie den Eintrag, den Sie gerade angezeigt bekommen durch Druck der Telefonbuch-Taste im Telefonbuch abspeichern.
  • Seite 87 Systemtelefone Netzvorwahl - Call by Call ST 25 ST 30 DECT 30 Mit einer Funktionstaste "Call by Call" können Sie für ein Ferngespräch den gewünschten Netzanbieter per Tastendruck auswählen (z.B. Mobilcom 01019). Anschließend wählen Sie die Vorwahlnummer und die Teilnehmerrufnummer nach. Zur Nachwahl können Sie die Zielwahl oder die Wahlwiederholung nutzen.
  • Seite 88 Systemtelefone Parken eines Externgesprächs ST 25 ST 30 DECT 30 Sie können ein Externgespräch kurzzeitig unterbrechen, in der TK-Anlage parken, weil Sie z.B. - Ihren Platz kurz verlassen müssen, - das Gespräch an einem anderen Telefon der TK-Anlage wiederaufnehmen wollen. Während des Parkens in der TK-Anlage bleibt die Wählleitung (B-Kanal) belegt.
  • Seite 89 Systemtelefone Hinweise ST 25 ST 30 DECT 30 Das geparkte Gespräch können Sie an jedem Telefon wiederaufnehmen (ausparken). Am a/ b-Telefon wählen Sie zum Ausparken die Kennziffer . Sind in der TK-Anlage mehre- re Gespräche geparkt, wird beim Ausparken vorrangig das 1. Gespräch zurückgeholt. Für das geparkte Gespräch entstehen Verbindungskosten.

  • Seite 90: Relais Schalten

    (TFE) nach FTZ 123 D 12 die potentialfreien Relaiskontakte für andere Zwecke nutzen. Maximal R1 bis R4 bei AS 2x und 3x, maximal R1 bis R2 bei AS 1x. Die Relais können Sie von jedem internen oder externen Telefon ein- oder ausschalten. Von extern wählen Sie dazu die Schaltbox der TK-Anlage über deren Durchwahlrufnummer oder...
  • Seite 91 Systemtelefone Rückfrage ST 25 ST 30 DECT 30 Während Sie telefonieren, können Sie Ihr Gespräch unterbrechen und zwischendurch mit jemand anderem sprechen. Das 1. Gespräch wird durch die TK-Anlage gehalten. Der war- tende Teilnehmer kann nicht mithören. Ein Externteilnehmer hört ggf. eine Wartemusik. In Rückfrage können Sie alle Funktionen Ihres Telefons nutzen, z.B.
  • Seite 92 Systemtelefone Rückruf bei Besetzt ST 25 ST 30 DECT 30 Wenn ein Externteilnehmer besetzt ist, können Sie einen automatischen Rückruf von die- sem Teilnehmer einleiten. Sobald Ihr gewünschter Teilnehmer den Hörer auflegt, klingelt Ihr Telefon. Sie erhalten den Rückruf. Nehmen Sie den Hörer ab, wird der Teilnehmer auto- matisch gerufen.
  • Seite 93 Systemtelefone Statusmeldungen nacheinander ansehen ST 25 ST 30 DECT 30 Es kann vorkommen, daß gleichzeitig mehrere Funktionen aktiv sind, die durch die blinken- de rote LED, das Symbol "!" oder eine Meldung in Ihrem Display angezeigt werden, z.B. An- rufliste und Terminruf. Diese Meldungen können Sie sich nacheinander anzeigen lassen. Die Reihenfolge ist festgelegt.
  • Seite 94 Systemtelefone Kontextmenü ein-/ ausschalten ST 25 ST 30 DECT 30 !293 Programmierung einleiten !293 & Mit "next" gewünschte Einstellung wählen & und mit "OK" bestätigen. Danach mit "Set" die Programmierung abschließen. Am DECT 30 ist das Kontextmenü immer ein- geschaltet. Teilnehmernamen eingeben Sie können für Ihr Telefon einen Namen einge- ben.
  • Seite 95 Systemtelefone Telefonbuch - Rufnummern speichern ST 25 ST 30 DECT 30 Sie können bis zu 1000 wichtige Externrufnummern und die dazugehörigen Namen zentral in der TK-Anlage speichern. Diese Nummern können dann von jedem Systemtelefon mit der "Telefonbuch"-Taste, ent- weder über ein numerisches oder über ein alphabetisches Register ausgewählt werden. Mit der "Umschalt"-Taste können Sie das Register umschalten.
  • Seite 96 Systemtelefone Telefonbuch - Rufnummer ändern ST 25 ST 30 DECT 30 AQ52 "set" und Taste "Telefonbuch"- Funktion einleiten oder mit "set 52" direkt zur Eingabe & Mit "next" Programmpunkt auswählen & Auswahl bestätigen Kurzwahlnummer dreistellig eingeben, auf der die Rufnummer gespeichert ist (zwischen 000 und 999), z.B.
  • Seite 97 Systemtelefone Telefonbuch - Rufnummer löschen ST 25 ST 30 DECT 30 AQ53 "set" und Taste "Telefonbuch"- Funktion einleiten oder mit "set 53" direkt zur Ein- gabe && Mit "next" Programmpunkt auswählen && Auswahl bestätigen Kurzwahlnummer dreistellig eingeben, die gelöscht werden soll (zwischen 000 und 999), z.B.
  • Seite 98 Systemtelefone Direktrufnummer eingeben ST 25 ST 30 DECT 30 AQ55 "set" und Taste "Telefonbuch"- Funktion einleiten oder mit "set 55" direkt zur Eingabe && Mit "next" Programmpunkt auswählen && Auswahl bestätigen Direktruf-Nr. eingeben, die gespeichert werden soll "set": Eingabe beenden Hinweise Eingabe löschen mit ?.
  • Seite 99 Systemtelefone Umschalten zwischen den Registern ST 25 ST 30 DECT 30 Der Hörer ist aufgelegt. Das Auswahlmenü aufrufen: Gewünschtes Wahlmenü auswählen &$ AIJH (Vanity, Numerisch, Alphabetisch) und be- &$ stätigen Telefonbuch (numerisch) Der Hörer ist aufgelegt. Kurzwahlnummer eingeben. Die Rufnummer wird angezeigt oder mit der Taste - können Sie die gespei-...
  • Seite 100 Systemtelefone Telefonbuch (alphabetisch) ST 25 ST 30 DECT 30 Der Hörer ist aufgelegt. Geben Sie den gewünschten Anfangsbuch- staben ein, z.B. A = 1. Der erste Eintrag mit dem gewählten Anfangsbuchstaben wird angezeigt. & Mit Taste "next" zur Eingabe des zweiten &...
  • Seite 101 Systemtelefone Telefonbucheintrag nochmal wählen ST 25 ST 30 DECT 30 Der Hörer ist aufgelegt. Kurzwahl einleiten mit der "Telefon- buch"-Taste. Sie befinden sich im zuletzt benutzten Register (numerisch oder al- phabetisch). ggf. in anderes Register umschalten. Taste "Wahlwiederholung" drücken. Der in diesem Register zuletzt nur ange- zeigte oder auch gewählte Eintrag wird wieder angezeigt.
  • Seite 102 Systemtelefone Telefonschloß - Notruf / Direktruf (Baby- Ruf) ST 25 ST 30 DECT 30 Sie können Ihr Telefon vor unbefugter Benutzung sichern, indem Sie Ihr Telefon abschließen. Ist Ihr Telefon abgeschlossen, können Sie: - nur noch Internteilnehmer anrufen - alle ankommende Gespräche annehmen und ggf. intern weitervermitteln - extern nur die gespeicherte Direktrufnummer (Babyrufnummer) und die gespeicherte Ruf- nummer der automatischen Wahl wählen.
  • Seite 103 Systemtelefone Telefon aufschließen ohne Funkti- onstaste ST 25 ST 30 DECT 30 AQ13 Mit "set 13" die Funktion einleiten. Falls im Display der Telefoncode verlangt wird: Codezahl eingeben. Im Display ist die ak- tuelle Einstellung markiert. "0": Telefon aufschließen Taste "set" drücken. Damit ist der Vor- gang abgeschlossen.
  • Seite 104 Systemtelefone Terminanruf - Einmaliger Termin ST 25 ST 30 DECT 30 Sie können sich von Ihrem Telefon an einen Termin erinnern lassen. Am festgelegten Ter- min (Datum, Uhrzeit) ertönt an Ihrem Telefon der Terminruf. Diese Funktion können Sie je- derzeit ein- oder ausschalten. An einen eingeschalteten Termin werden Sie auch dann erin- nert, wenn Sie "Anrufschutz"...
  • Seite 105 Systemtelefone Terminanruf quittieren und ausschalten ST 25 ST 30 DECT 30 Zur festgelegten Zeit ertönt der Termin- ruf. Ihr Display zeigt 20 Sekunden lang die Meldung "Terminanruf". Die rote LED blinkt. Später erinnert Sie das blinkende Uhren- symbol und die blinkende rote LED an den abgelaufenen Termin.
  • Seite 106 Systemtelefone Timer ein-/ausschalten ST 25 ST 30 DECT 30 Die TK-Anlage stellt Ihnen 10 Timer zur Verfügung. Mit diesen Timern schaltet die TK-Anlage zu bestimmten Zeiten und Wochentagen Funktionen ein oder aus. Unter anderem sind folgende Funktionen über Timer steuerbar: - AIS Ansagetext - Anrufbeantworter - Anrufschutz...
  • Seite 107 Systemtelefone Türrufvariante umschalten ST 25 ST 30 DECT 30 In der Türrufvariante 1 (Tagschaltung) und der Türrufvariante 2 (Nachtschaltung) ist festgelegt, welche Internteilnehmer gleichzeitig gerufen werden, wenn der Klingel- taster gedrückt wird. Die Türrufvariante können Sie jederzeit, von jedem internen oder externen Telefon aus um- schalten.
  • Seite 108 Systemtelefone Türruf zum Externteilnehmer umleiten ST 25 ST 30 DECT 30 Wenn Sie ein Besucher auch dann erreichen soll, wenn Sie außer Haus sind, können Sie den Türruf auf eine Externrufnummer umleiten, z.B. Funktelefon. Trotz Türrufumleitung klingelt es auch beim Internteilnehmer. Der Türruf kann weiterhin intern angenommen werden.
  • Seite 109 Systemtelefone Türsprechanlage und Türöffner betä- tigen ST 25 ST 30 DECT 30 Wenn Sie eine Türfreisprecheinrichtung (TFE) an Ihre TK-Anlage angeschlossen haben, kön- nen Sie mit einem Besucher sprechen, der vor Ihrer Tür steht. Ihr Telefon ruft mit dem Türruf, wenn der Besucher den Klingelknopf drückt. Nach dem letz- ten Rufzeichen haben Sie noch 30 Sekunden Zeit (solange die rote LED blinkt), den Türruf durch Abnehmen des Hörers entgegenzunehmen.
  • Seite 110 Systemtelefone Übermittlung Ihrer Rufnummer ST 25 ST 30 DECT 30 Die TK-Anlage übermittelt Ihre Rufnummer einem externen ISDN-Teilnehmer bereits vor der Gesprächsverbindung (Auslieferungszustand). Zwei Varianten der Übermittlung stehen Ihnen im ISDN zur Verfügung: - Die Übermittlung der Rufnummer des Anrufers zum Angerufenen Ihre Rufnummer wird dem externen ISDN-Teilnehmer übermittelt, den Sie anrufen.
  • Seite 111 Systemtelefone Umleitung von - Anrufe anderer Tele- fone umleiten ST 25 ST 30 DECT 30 Sie können alle Anrufe anderer Telefone, die vielleicht nicht besetzt sind, einzeln zu Ihrem Telefon umleiten. Das umgeleitete Telefon klingelt nicht weiter! Am umgeleiteten Telefon kann weiterhin wie gewohnt telefoniert werden. Nach Abheben des Hörers erinnert der Sonderwählton an die eingeschaltete Umleitung.
  • Seite 112 Systemtelefone Umleitung zu - Anrufe zu einem anderen Telefon umleiten ST 25 ST 30 DECT 30 Umleitungen durch die TK-Anlage: Sie können alle Anrufe für ein beliebiges Telefon (Quelle) zu einem anderen Intern- teilnehmer oder über den 2. B-Kanal zu einem Externteilnehmer umleiten. Dabei können Sie wählen, ob - Anrufe ständig umgeleitet werden sollen, - ein Anruf nur bei besetztem Telefon umgeleitet werden soll,...
  • Seite 113 Systemtelefone Umleitung zu - schalten mit Funktionstaste ST 25 ST 30 DECT 30 Mit Taste "Umleitung zu" Funktion ein- leiten. Der aktuelle Status der Umleitung wird angezeigt. Mit "enter" die Umleitung wahlweise deaktivieren oder aktivieren. Mit "next" ggf. die Umleitung der 2. &...
  • Seite 114 Systemtelefone ISDN-Anrufweiterschaltung ST 25 ST 30 DECT 30 Umleitungen durch die ISDN-Vermittlungsstelle: Das Leistungsmerkmal "Anrufweiter- schaltung" können Sie nur nach besonderem Auftrag beim Netzbetreiber nutzen. Bei der Anrufweiterschaltung eines Anlagenanschlusses schalten Sie immer den gesamten Anschluß weiter. Bei einem Mehrgeräteanschluß können Sie jede Mehrfachrufnummer (MSN) einzeln zu ei- nem jeweils anderen Ziel umleiten.
  • Seite 115 Systemtelefone Anrufweiterschaltung ein-/ausschal- ST 25 ST 30 DECT 30 Taste "Umleitung zu" betätigen. Ihnen wird angezeigt, für welche Extern- rufnummer Ihrer TK-Anlage eine Anruf- weiterschaltung zu welcher Rufnummer aktiviert (ein) bzw. deaktiviert (aus) ist. Mit & "next" wird Ihnen ggf. die nächste pro- &...
  • Seite 116 Systemtelefone Verbindungskosten anzeigen und löschen ST 25 ST 30 DECT 30 Sie können am Systemtelefon die Summenzähler für die Verbindungskosten jedes Teilneh- mers einzeln anzeigen und dann einzeln löschen. Mit dem Löschen eines Summenzählers löschen Sie auch den Einzelzähler des Teilnehmers. Der Einzelzähler registriert die Kosten für das letzte Gespräch.
  • Seite 117 Systemtelefone Verbindungskosten ausdrucken ST 25 ST 30 DECT 30 Sie können die Summen der Verbindungskosten jedes Teilnehmers, für jede Rufnummer, der Türrufumleitungen nach extern, für jeden S0-Anschluß und für Ihre TK-Anlage einzeln aus- drucken. Der Ausdruck erfolgt über den angeschlossenen, seriellen Drucker. Je nach Einstel- lung, erfolgt der Ausdruck mit 24 Zeichen pro Zeile oder mit 80 Zeichen pro Zeile.
  • Seite 118 Systemtelefone Bestimmte Summen der Verbindungs- kosten ausdrucken ST 25 ST 30 DECT 30 Achten Sie auf das Display: Wird nach Drücken AQ73 der 73 der Kostencode verlangt, müssen Sie den Code vierstellig eingeben. & Mit "next" zur Anzeige eines bestimmten Teilneh- &...
  • Seite 119 Systemtelefone Verbindungskosten - eigene anzeigen lassen ST 25 ST 30 DECT 30 An Ihrem Systemtelefon können Sie Ihre Verbindungskosten abfragen, wenn das Lei- stungsmerkmal "Übermittlung der Verbindungsentgelte während und am Ende der Ver- bindung" beim Netzbetreiber beauftragt ist. Sie können sich anzeigen lassen: - Kosten für die bestehende Verbindung, - den noch verfügbaren Betrag bei eingegebenem Kostenlimit - Kosten für die letzte Verbindung...
  • Seite 120 Systemtelefone Verbindungskosten - letzte Verbindung / Summe anzeigen lassen ST 25 ST 30 DECT 30 Der Hörer ist aufgelegt. Taste "Einheiten" oder "set 71" drücken. Die Verbindungskosten für die letzte Verbindung werden angezeigt. & Taste "next" drücken. & Bei eingegebenem Kostenlimit wird der noch verfügbare Betrag angezeigt.
  • Seite 121 Systemtelefone Kostenerfassung starten ST 25 ST 30 DECT 30 AQ74 Achten Sie auf das Display: Wird nach Drücken der 74 der Kostencode verlangt, müssen Sie den Code vierstellig eingeben. & Rufnummer des gewünschten Teilneh- oder & oder oder mers eingeben oder mit "next" den näch- sten Teilnehmer auswählen Mit "enter"...
  • Seite 122 Systemtelefone Wahlwiederholung - Rufnummer nochmal wählen ST 25 ST 30 DECT 30 In der erweiterten Wahlwiederholung speichert die TK-Anlage die von Ihnen gewählten letzten 5 Externrufnummern. Sie können eine dieser Externrufnummer auswählen und einfach durch Abnehmen des Hörers wählen lassen. Mit der automatischen Wahlwiederholung unternimmt Ihr Systemtelefon 10 Versuche, die Verbindung zu einem Externteilnehmer herzustellen, der besetzt ist oder sich nicht meldet.
  • Seite 123 Systemtelefone Weckanruf ST 25 ST 30 DECT 30 Sie können sich von Ihrem Telefon wecken lassen.Der Weckruf ertönt eine Minute lang mit steigender Lautstärke. Während des Weckrufs können Sie durch einen Tastendruck am Systemtelefon die "Sleep" Funktion aktivieren, der Weckruf wird gestoppt und nach 10 Minuten wiederholt.

  • Seite 124: Weltzeituhr

    Systemtelefone Displaymeldung ausschalten bei Weckanruf ST 25 ST 30 DECT 30 Zur festgelegten Zeit ertönt der Weckruf. Ihr Display zeigt die Meldung "Weckanruf". Um die Displaymeldung und den Weckruf auszuschalten: Taste "esc" drücken. Der nächste Weckanruf erfolgt am näch- sten Tag zur gleichen Zeit. Hinweise Der Weckanruf funktioniert nur, wenn Sie ihn eingeschaltet haben.
  • Seite 125 Systemtelefone Zielwahl - Rufnummern speichern und wählen ST 25 ST 30 DECT 30 Ihr Systemtelefon kann bis zu 20 Zieltasten haben(10 beim DECT 30). Mit einer Zieltaste wählen Sie per Tastendruck eine gespeicherte Rufnummer (Zielwahl). Unter einer Zieltaste public speichern Sie eine Rufnummer aus dem Telefonbuch der TK- Anlage, die Sie besonders oft und schnell wählen wollen.
  • Seite 126 Systemtelefone Rufnummer für Zieltaste privat speichern ST 25 ST 30 DECT 30 AQA z Mit "set" die Funktion einleiten. Gewünschte Zieltaste privat drücken. (Für die zweite Ebene: erst "Umschalt"-Taste, dann Zieltaste). Eine ggf. gespeicherte Rufnummer wird ange- zeigt. Geben Sie die Rufnummer ein, die Sie unter die- ser Zieltaste speichern wollen.
  • Seite 127 Systemtelefone Anrufbeantworter ST 25 ST 30 DECT 30 Ist an Ihrer TK-Anlage ein Systemtelefon ST30 angeschlossen, das mit einem Anrufbeantwortermodul A-Modul 30 ausgerüstet ist, dann können Sie auch von jedem Tele- fon Ihrer TK-Anlage aus den Anrufbeantworter ein-/ausschalten. Beim Einschalten des Anrufbeantworters stellen Sie die Funktionsweise des Anrufbeant- worters ein.

  • Seite 128: Projektkennziffern

    Systemtelefone Gruppe - als anwesend oder abwesend melden ST 25 ST 30 DECT 30 Taste "Gruppentaste" drücken. Wenn Sie in der Gruppe als anwesend gemeldet waren, so wird im Display angezeigt: "Abwesend für Gruppe nn" wobei nn entweder der Gruppenname oder die Internnummer ist.
  • Seite 129 Systemtelefone Anruffilter ST 25 ST 30 DECT 30 Für jedes Telefon lassen sich Anruffilter einstellen. Diese Filter bieten Ihnen die Möglich- keit, bestimmte Rufnummern generell abzuweisen, auf den Anrufbeantworter zu leiten(nur am ST 30 mit AB), an eine bestimmte Nummer weiterzuleiten oder Telefonruhe zu durch- brechen.

  • Seite 130: Sensoreingänge/ Alarm

    Systemtelefone Sensoreingänge/ Alarm Sensor-Aktivierung ST 25 ST 30 DECT 30 Programmierung einleiten: ! 0 1 Mit den Pfeiltasten können Sie auswählen wel- cher Sensor aktiviert werden soll und bestätigen &$ Sie mit "OK". Wählen Sie mit den Pfeiltasten aus,ob der Sensor eingeschaltet-/ausgeschaltet werden soll &$ und übernehmen Sie die Einstellung mit OK.
  • Seite 131 Systemtelefone Sensor Einstellungen Zeiten ST 25 ST 30 DECT 30 Zeit bis Aktiv: Zeit vom aktivieren bis zum Scharf stellen des Sensors ! 0 3 2 1 AQ0321 !0321 Programmierung einleiten Geben Sie über den Ziffernblock die ge- wünschte Zeit einstellig von 0 bis 9 Minuten ein Programmierung beenden Zeit bis Auslösen:...
  • Seite 132 Systemtelefone Sensor Einstellungen Rufnummer Umleitung ST 25 ST 30 DECT 30 ! 0 3 1 AQ031 !031 Programmierung einleiten Geben Sie über den Ziffernblock die ge- wünschte Externrufnummer ein die im Falle eines ausgelösten Sensors gerufen werden soll und übernehmen die Ruf- nummer mit OK.
  • Seite 133 Systemtelefone Sensor Aktivierung über Funktions- taste ST 25 ST 30 DECT 30 Sie haben die Möglichkeit sich eine frei- programmierbare Funktionstaste mit der Funktion “Sensoren” einzurichten. Funktionstaste Sensor einrichten AQ04 Programmierung einleiten – Auswahl –der Funktionstaste deren Funktion Sie ändern wollen “S”...

  • Seite 134: Analoge Und Isdn Telefone

    Analoge und ISDN-Telefone 2 - 2...

  • Seite 135: Telefonieren

    Analoge und ISDN-Telefone Telefonieren An Ihrem Telefon können Sie zur Amtsholung (Belegen eines B-Kanals) die Variante Amtsholung "0" oder die Variante Amtsholung spontan mit intern einstellen. Variante Amtsholung "0" (Auslieferungszustand): Nach Abnehmen des Hörers hören Sie den Internwählton. Wenn Sie einen Externteilnehmer anrufen wollen, wählen Sie zur Amtsholung die "0".
  • Seite 136 Analoge und ISDN-Telefone Amtsholung am Kombigerätanschluß -Nach Wahl der Kennziffer " 10 " am Kombigerät- anschluß (statt " 0 ") belegt die TK-Anlage auch ein Amt. Sie kennzeichnet die Verbindung aber mit dem Dienst Telefax. Bei der Belegung mit " 0 " ist die Kennzeichnung Dienst Tele- fon.
  • Seite 137 Analoge und ISDN-Telefone Variante Amtsholung spontan (ohne Internwahl) Q P Z Extern anrufen Hörer abnehmen Externrufnummer Wählton der Vst. eingeben Bei der Variante "Amtsholung spontan" ist nur die Externwahl möglich, keine Internwahl. Bei der „Amtsholung spontan“ wird immer die Ihnen zugeordnete Externrufnummer der TK-Anlage (Anlagenrufnummer oder Mehrfachrufnummer, MSN) übermittelt.
  • Seite 138 Analoge und ISDN-Telefone Hinweise Amtsberechtigung (Externberechtigung) Hören Sie bei der Amtsholung statt des Extern- wähltons den Fehlerton, ist Ihr Telefon nicht berechtigt eine Externrufnummer zuwählen. Sperrbereich - Ist für Ihr Telefon der Sperrbereich der TK-Anlage programmiert, können Sie die Externrufnummern nicht wählen, die im Sperrbereich liegen. Sie hören den Fehler- ton.
  • Seite 139 Analoge und ISDN-Telefone Anrufe entgegennehmen Durch verschiedene Rufrhythmen an Ihrem Telefon können Sie Internrufe, Coderufe, Tür- rufe und Externrufe unterscheiden. Vorausgesetzt, Ihr Endgerät unterstützt die verschiede- nen Rufrhythmen. Wenn Ihr Telefon klingelt und Sie den Hörer abnehmen, sind Sie mit dem Anrufer verbun- den.
  • Seite 140 Analoge und ISDN-Telefone Externes Anklopfen abweisen T Q P r P S 21 Sie führen ein Ge- Rückfrage, Anklopfen abweisen Gespräch spräch und hören Gespräch wird weiterführen die externen An- gehalten klopftöne Hinweise Sie hören beim Heranholen eines Anklopfenden den Fehlerton, - wenn beim internen Anklopfen der andere Gesprächspartner gemeint ist.
  • Seite 141 Analoge und ISDN-Telefone Weitergabe intern mit Ankündigung P ª Externgespräch Rückfrage, Extern- Internrufnummer Externgespräch Externgespräch führen gespräch wird ge- eingeben ankündigen weitergeben halten Weitergabe intern ohne Ankündigung P ª Externgespräch Externgespräch Rückfrage, Extern- Internrufnummer führen weitergeben gespräch wird ge- eingeben halten Weitergabe extern 1.

  • Seite 142: Anklopfen/Rückruf/Anrufliste

    Analoge und ISDN-Telefone Anklopfen/Rückruf/Anrufliste Durch Anklopfen können Sie sich bei einem besetzten Internteilnehmer bemerkbar ma- chen. Sie hören den internen Anklopfton. Der Teilnehmer hört in seinem Gespräch den in- ternen Anklopfton. Legt Ihr gewünschter Teilnehmer auf, erhält er sofort Ihren Anruf. Nimmt er Ihren Anruf nicht an, leiten Sie den mit der nachfolgenden Prozedur ein.
  • Seite 143 Analoge und ISDN-Telefone Hinweise Anklopfen - Sie können nicht anklopfen bei einem Internteilnehmer, - von dem bereits ein Rückruf erwartet wird, - dessen Anschluß auf den Endgerätetyp Anrufbeantworter, Telefax, Modem oder Kombi- gerät eingestellt ist, - der an seinem Telefon den Anklopfschutz eingeschaltet hat. Wollen Sie bei einem Internteilnehmer wiederholt anklopfen, ohne daß...

  • Seite 144: Anklopfschutz

    Analoge und ISDN-Telefone Anklopfschutz Während Sie telefonieren, können Internteilnehmer und Externteilnehmer anklopfen. Sie hören in Ihrem Gespräch den Anklopfton. Wenn Sie nicht wollen, daß jemand bei Ihnen an- klopft, schalten Sie für Ihr Telefon den Anklopfschutz ein. Dabei können Sie auswählen, ob der Anklopfschutz für Ihre 1.

  • Seite 145: Anrufschutz - Tonruf Ausschalten

    Analoge und ISDN-Telefone Heranholen eines Türrufes P S 11 Türruf an einem an- Hörer an Ihrem Türruf heranholen Internrufnummer der Gespräch führen deren Telefon Telefon abnehmen Tür Gespräch vom Anrufbeantworter übernehmen P hP Hörer an Ihrem Heranholen Internrufnummer Externgespräch Anrufbeantworter Telefon abnehmen des Anrufbeant- führen...

  • Seite 146: Anrufvariante Umschalten

    Analoge und ISDN-Telefone Anrufschutz schalten P S 43 1=1.Internrufnr. 1 = Internanrufe 2=2.Internrufnr. 2 = Externanrufe 0=beide Intern- 3 = alle Anrufe rufnr. 0 = Schutz aus Hörer abnehmen Anrufschutz für Internrufnummer Anrufart auswählen Quittungs- auswählen P ª Hörer auflegen Hinweise Rückrufe können Sie trotz eingeschaltetem Anrufschutz einleiten.
  • Seite 147 Analoge und ISDN-Telefone Anrufvariante 2 (Nachtschaltung) von extern ein-/ausschalten Hörer abnehmen Durchwahlrufnummer Freiton 5 s interne Music- Codenummer der oder Mehrfachrufnum- 2 bis 3 Rufe on-Hold (MoH) ab- Schaltbox innerhalb 15 s mer der Schaltbox warten! als MFV-Zeichen eingeben eingeben P S 53 1 = ein 0 = aus...

  • Seite 148: Ansage

    Analoge und ISDN-Telefone Anrufvariante 3 (Rufweiterschaltung intern) ein-/ausschalten P S 54 1 = ein 0 = aus 2 = alle aus 3 = alle ein Hörer abnehmen Anrufvariante 3 schalten ein-/ausschalten Rufnummer eingeben, Eingabe wenn Sie die Anruf- abschließen Pª variante einzeln ein-/aus- schalten wollen Quittungs-...
  • Seite 149 Analoge und ISDN-Telefone Automatische Wahl - Verbindung ohne Wahl Für einen Notfall können Sie an Ihrem Telefon die "Automatische Wahl" einschalten. Wenn Sie den Hörer abnehmen und danach keine Taste drücken, wählt die TK-Anlage nach 10 Sekunden automatisch eine gespeicherte Externrufnummer. Bis dahin können Sie jede Rufnummer normal wählen.
  • Seite 150 Analoge und ISDN-Telefone Hinweise Überprüfen Sie nach dem Programmieren der Externrufnummer die automatische Wahl. Automatische Wahl einschalten, Hörer abnehmen, Wahl der Externrufnummer abwarten und richtige Verbindung kontrollieren. Die automatische Wahl hat Vorrang vor allen anderen Externverbindungen. Ggf. wird eine Wählleitung (ein B-Kanal) freigeschaltet, eine bestehende Externverbindung getrennt, um die automatische Wahl auszuführen.

  • Seite 151: Durchsage/Sprechanlagenfunktion

    Analoge und ISDN-Telefone Durchsage/Sprechanlagenfunktion Sie können Ihre TK-Anlage wie eine Sprechanlage benutzen. Das heißt, Sie können eine Durchsage zu einem Systemtelefon oder zu allen Systemtelefonen Ihrer TK-Anlage machen. Die Lautsprecher der betreffenden Systemtelefone werden automatisch eingeschaltet. Ist am Systemtelefon "automatisches Mikrofon einschalten" eingestellt, kann der Teilnehmer bei einer Einzeldurchsage mit Ihnen freisprechen.
  • Seite 152 Analoge und ISDN-Telefone Halten einer Verbindung Nur am Mehrgeräteanschluß - Sie können Ihr Externgespräch durch die ISDN - Vermittlungs- stelle halten lassen, um auf der gleichen Wählleitung ein Rückfragegespräch mit einem zwei- ten Externteilnehmer zu führen. Während Sie mit einem Externteilnehmer telefonieren, wollen Sie z.B. bei einem zweiten Ex- ternteilnehmer Informationen einholen, obwohl keine weitere Wählleitung frei ist.

  • Seite 153: Fremdbelegung

    Analoge und ISDN-Telefone Fremdbelegung Mit der Fremdbelegung können Sie von einem Telefon für ein anderes wählen (z. B. das Se- kretariat für den Chef). Sie schalten diese Möglichkeit an dem Telefon frei, für das gewählt werden soll. Derzeit bieten nur Systemtelefone die Möglichkeit, für andere analoge oder Systemtelefone eine Wahl abzusetzen.

  • Seite 154: Identifizieren Böswilliger Anrufer (Fangen)

    Analoge und ISDN-Telefone Identifizieren böswilliger Anrufer (Fan- gen) Das Leistungsmerkmal "Identifizieren böswilliger Anrufer" können Sie nur nach besonderem Auftrag bei Ihrem Netzbetreiber nutzen. Die ISDN-Vermittlungsstelle speichert die Rufnummer des Anrufers, Ihre Rufnummer, das Datum und die Uhrzeit des Anrufs. Sie können den Anrufer während eines Gesprächs feststellen lassen oder nachdem der An- rufer aufgelegt hat, aber noch bevor Sie den Hörer aufgelegt haben.
  • Seite 155 Analoge und ISDN-Telefone Dreierkonferenz intern P r Z P T P r S 61 Sie führen ein Rückfrage, Intern- Rückfrage- Rückfrage, Kennziffer für Quittungston Interngespräch rufnummer einge- gespräch führen Konferenz eingeben Konferenz mit drei Teilnehmern Dreierkonferenz intern/extern P r Z P T P r S 61 Rückfrage, "...

  • Seite 156: Least Cost Routing (Lcr)

    Analoge und ISDN-Telefone Least Cost Routing (LCR) - Kostenoptimiertes Telefonieren Seit Öffnung des Telekommunikationsmarktes können Sie zwischen verschiedenen Netzan- bietern wählen und dank der Vorteile des Wettbewerbs Ihre Telefonkosten senken. Der Least Cost Router der TK-Anlage entscheidet anhand Ihrer gewählten Ortsnetzkennzahl (Tarifbereich), der Tageszeit und dem Wochentag, welcher Netzanbieter für Ihre Extern- verbindung am preiswertesten ist.
  • Seite 157 Analoge und ISDN-Telefone Externgespräch parken/ ausparken P S 27 P ª Quittungston Hörer auflegen. Das Ge- Sie führen ein Rückfrage Kennziffer für das spräch ist geparkt. Externgespräch Parken eingeben P S 28 Hörer abnehmen Kennziffer für das Das Gespräch ist ausgeparkt. Extern- Parken eingeben gespräch weiterführen.
  • Seite 158 Analoge und ISDN-Telefone Raumüberwachung vorbereiten P S 45 Hörer in dem zu Raumüberwachung Quittungston Hörer neben dem überwachenden einleiten wachenden Telefon Raum abnehmen ablegen Raumüberwachung von einem Intern- teilnehmer P ® Hörer abnehmen Internrufnummer In den Raum hinein- des wachenden hören Telefons eingeben Raumüberwachung von einem Extern-...

  • Seite 159: Relais Schalten

    (TFE) nach FTZ 123 D 12 die potentialfreien Relaiskontakte für andere Zwecke nutzen. Maximal R1 bis R4 bei AS 2x und 3x, maximal R1 bis R2 bei AS 1x. Die Relais können Sie von jedem internen oder externen Telefon ein- oder ausschalten. Von extern wählen Sie dazu die Schaltbox der TK-Anlage über deren Durchwahlrufnummer oder...
  • Seite 160 Analoge und ISDN-Telefone Rückfrage / Makeln Sie können Ihr Telefongespräch unterbrechen und zwischendurch ein Rückfragegespräch mit einem zweiten Teilnehmer führen. Die TK-Anlage hält Ihr 1. Gespräch. Anschließend schalten Sie zum ersten Telefongespräch zurück. Rückfrage intern/Makeln 1. Gespräch führen Rückfrage Internrufnummer Rückfrage- Rückfragegespräch 1.
  • Seite 161 Analoge und ISDN-Telefone Hinweise Bei der Rückfrage extern/Makeln müssen Sie die Wählleitung immer mit der " 0 " belegen. Auch dann, wenn am Telefon die Amtsholung spontan mit intern eingestellt ist. Ein gehalte- ner Externteilnehmer hört eine Melodie, wenn "Music-on-Hold" (MoH) eingeschaltet ist oder extern eingespeist wird.
  • Seite 162 Analoge und ISDN-Telefone Telefonbuch - Rufnummern speichern und wählen Vom Telefon aus oder vom PC können Sie 1000 Ziele zentral im Telefonbuch speichern. Neben normalen Rufnummern können Sie auch Kennziffernprozeduren mit S und R im Telefonbuch speichern. Damit können Sie alle Prozeduren auch an Telefonen nutzen, die S und R nicht unterstützen.
  • Seite 163 Analoge und ISDN-Telefone Hinweise Nach der Auswahl eines Ziels des Telefonbuchs können Sie weitere Ziffern nachwählen. Sie hören den Fehlerton nach der Wahl eines leeren Telefonbuchziels. Ist für Ihr Telefon der Sperrbereich der TK-Anlage programmiert, können Sie die Telefonbuch - Rufnummern nicht wählen, die im Sperrbereich liegen. Sie hören den Fehlerton.
  • Seite 164 Analoge und ISDN-Telefone Telefonschloß - Direktruf (Babyruf) Sie können Ihr Telefon vor unbefugter Benutzung sichern, indem Sie Ihr Telefon abschließen. Ist Ihr Telefon abgeschlossen, können Sie: - Internteilnehmer nur über und Internrufnummer anrufen - alle ankommende Gespräche annehmen und ggf. intern weitervermitteln. - extern nur die gespeicherte Direktrufnummer (Babyrufnummer) und die gespeicherte Ruf- nummer der automatischen Wahl wählen.
  • Seite 165 Analoge und ISDN-Telefone Telefoncode programmieren P S661 P Z P Z Q P ª Hörer abnehmen Telefoncode programmieren alten Telefon- neuen Telefoncode Hörer code eingeben 4stellig (0000 bis 9999) auflegen eingeben, Quittungston Telefoncode löschen P S660 P Z P ª Hörer abnehmen Telefoncode löschen Telefoncode...
  • Seite 166 Analoge und ISDN-Telefone Notruf Notrufnummer 1 wählen P S5P Notrufnummer 2 wählen Hörer abnehmen Notruf Gespräch führen Hinweise Ein Notruf hat Vorrang vor allen anderen Externverbindungen. Gegebenenfalls wird eine Wählleitung (ein B-Kanal) freigeschaltet, eine bestehende Externverbindung getrennt, um den Notruf zu ermöglichen. Der Notruf ist auch möglich, wenn das Telefon keine Extern- berechtigung hat oder abgeschlossen ist.
  • Seite 167 Analoge und ISDN-Telefone Türruf zum Externteilnehmer umleiten Den Türruf können Sie extern umleiten. Wenn Sie ein Besucher auch dann erreichen soll, wenn Sie außer Haus sind, können Sie den Türruf auf eine Externrufnummer umleiten, z.B. Funktelefon. Trotz Türrufumleitung klingelt es auch beim Internteilnehmer. Der Türruf kann weiterhin intern angenommen werden.
  • Seite 168 Analoge und ISDN-Telefone Türrufumleitung von extern einrichten (Beispiel: Umleitung einschalten) Hörer abnehmen Durchwahlrufnummer Freiton 5 s interne Music- Codenummer der Schalt- oder Mehrfachrufnum- 2 bis 3 Rufe on-Hold (MoH) ab- box innerhalb 15 s als mer der Schaltbox warten! MFV-Zeichen eingeben eingeben P S58 1=externes Ziel...
  • Seite 169 Analoge und ISDN-Telefone Türrufvariante 2 (Nachtschaltung) ein-/ausschalten P S53P Z Q Pª 4 = aus 5 = ein Hörer abnehmen Türrufvariante 2 ein-/ausschalten Türrufnummer Quittungston Hörer schalten eingeben auflegen Türrufvariante 2 (Nachtschaltung) von extern ein-/ausschalten Hörer abnehmen Durchwahlrufnummer Freiton 5 s interne Music- Codenummer der oder Mehrfachrufnum- 2 bis 3 Rufe...
  • Seite 170 Analoge und ISDN-Telefone Türsprechanlage und Türöffner be- tätigen Wenn Sie eine Türfreisprecheinrichtung (TFE) an Ihre TK-Anlage angeschlossen haben, kön- nen Sie mit einem Besucher sprechen, der vor Ihrer Tür steht. Ihr Telefon signalisiert einen Türruf, wenn der Besucher den Klingelknopf drückt. Nach dem letzten Rufzeichen haben Sie noch 30 Sekunden Zeit, den Türruf durch Abnehmen des Hö- rers entgegenzunehmen.
  • Seite 171 Analoge und ISDN-Telefone Türöffner betätigen während eines Externgespräches P S12 Sie führen ein Rückfrage Türöffner betätigen, er Internrufnummer Quittungston Externgespräch ist für 3 Sekunden an der Tür zurück zum Extern- Externgespräch gespräch weiterführen Übermittlung der Rufnummer eines Anrufers am internen S0-Bus Ruft ein externer ISDN-Teilnehmer an, übermittelt die TK-Anlage die Rufnummer des An- rufers an das gerufene ISDN-Endgerät (ISDN-Telefon, PC mit ISDN-Karte) am internen S0- Bus.
  • Seite 172 Analoge und ISDN-Telefone Übermittlung Ihrer Rufnummer zum Anrufer ein-/ausschalten P S67P Z P ª 1 = ein 0 = aus Hörer abnehmen Übermittlung zum ein-/ausschalten Quittungston Hörer auflegen Anrufer Übermittlung Ihrer Rufnummer zum Angerufenen ein-/ausschalten P S68P Z P ª 1 = ein 0 = aus Hörer abnehmen Übermittlung zum...
  • Seite 173 Analoge und ISDN-Telefone Hinweise Anrufe können nur einmal umgeleitet werden. Zu Ihnen umgeleitete Anrufe werden an Ih- rem Telefon signalisiert, auch wenn Sie an Ihrem Telefon eine "Umleitung zu" eingeschaltet haben. Rückrufe werden nicht umgeleitet. Eine "Umleitung von" einem anrufgeschützten Telefon zu Ihrem Telefon ist möglich. Teilnehmer von Funkzellen (Basisstation mit schnurlosen Telefonen) können keine Umlei- tung einschalten.
  • Seite 174 Analoge und ISDN-Telefone Umleitung zu am a/b Telefon programmie- ren und schalten P S58PZ 0=deaktivieren 1=externes Ziel 1=ständig 2=internes Ziel 2=bei Besetzt 3=Kurzwahlziel 3=bei Nichtmelden Hörer abnehmen Variante der Umleitung zu Art des Umleitungsziels Umleitung zu - auswählen auswählen schalten P ª...
  • Seite 175 Analoge und ISDN-Telefone Hinweise Ihr Telefon kann das Umleitungsziel aller anderen Internteilnehmer sein. Umgeleitete Externrufe können auch an Telefonen angenommen werden, die sonst nur für den Internverkehr zugelassen sind. Rufe können nur einmal umgeleitet werden. Zu Ihnen umgeleitete Anrufe werden an Ihrem Telefon signalisiert, auch wenn Sie an Ihrem Telefon eine Umleitung eingeschaltet haben.
  • Seite 176 Analoge und ISDN-Telefone ISDN-Rufweiterschaltung program- mieren und schalten 0= deaktiv P S63 1= Externziel 1=ständig 3= Kurzwahlziel 2=bei besetzt 3=bei nichtmelden Hörer abnehmen ISDN Rufweiter- Art des Umleitungsziels Variante der Umleitung zu MSN eingeben, die schaltung auswählen auswählen umgeleitet werden soll P ª...
  • Seite 177 Analoge und ISDN-Telefone Anrufweiterschaltung von extern ein- richten Hörer abnehmen Durchwahlrufnummer Freiton 5 s interne Music- Codenummer der oder Mehrfachrufnum- 2 bis 3 Rufe on-Hold (MoH) ab- Schaltbox innerhalb 15 s mer der Schaltbox warten! als MFV-Zeichen eingeben eingeben P S63 0= deaktiv 1= Externziel 1=ständig...

  • Seite 178: Verbindungskosten Am Analogen Telefon Anzeigen

    Analoge und ISDN-Telefone Verbindungskosten am analogen Telefon anzeigen An einem analogen Telefon können die Verbindungskosten angezeigt werden, wenn das Te- lefon einen Einheitenzähler hat. Zur Anzeige der Verbindungskosten müssen Sie die Über- mittlung der Gebührenimpulse für Ihr Telefon an Ihrem Telefon einschalten. Ist das Leistungsmerkmal "Übermittlung der Verbindungsentgelte während und am Ende der Verbindung"...

  • Seite 179: Clip - Anzeige Der Rufnummer Des Anrufers

    Analoge und ISDN-Telefone Anrufbeantworter Ist an Ihrer TK-Anlage ein Systemtelefon ST30 angeschlossen, das mit einem Anrufbeantwortermodul A-Modul 30 ausgerüstet ist, dann können Sie auch von jedem Tele- fon Ihrer TK-Anlage aus den Anrufbeantworter ein-/ausschalten. Beim Einschalten des Anrufbeantworters stellen Sie die Funktionsweise des Anrufbeant- worters ein.
  • Seite 180 Analoge und ISDN-Telefone Erweiterte Clip Funktionen Des weiteren haben Sie die Möglichkeit verschiedene Optionen der Rufnummern- übermittlung zu nutzen, die Sie mit einer Kennziffern-Prozedur für die ganze Anlage schal- ten können: - Clip aus - nur die Rufnummern anzeigen - den Namen aus dem Telefonbuch anzeigen (falls vorhanden) - Uhrzeit und Datum mit anzeigen - bei einer internen Umleitung mit anzeigen lassen, für welchen Anschluß...
  • Seite 181 Analoge und ISDN-Telefone Sparwahl (Callthrough) Die Rufnummer Ihres ISDN-Anschlusses, die Ihrer Schaltbox zugeordnet ist, verwenden Sie als preisgünstige Vorzugsrufnummer (fragen Sie Ihren Mobilfunkfachhändler). Rufen Sie vom Handy Ihre TK-Anlage darüber an, können Sie aus dem Telefonbuch Ihrer TK-Anlage ein Kurzwahlziel auswählen. Die TK-Anlage stellt über die zweite Leitung eine Verbindung zu Ih- rem gewünschten Teilnehmer her (Durchrufen - Callthrough).
  • Seite 182 Analoge und ISDN-Telefone Wecken Sie können sich von Ihrem Telefon an einen regelmäßig wiederkehrenden Termin erinnern lassen. Täglich zur festgelegten Uhrzeit ertönt eine Minute lang der Weckruf mit steigender Lautstärke. Wenn Sie den Weckruf nicht mit mit der entsprechenden Prozedur fortsetzen, wird der Ruf 9 mal in einem Zeitraum von jeweils 8 Minuten wiederholt.

  • Seite 183: Keypad-Funktion

    Analoge und ISDN-Telefone Projektkennziffern Mit Hilfe der Projektkennziffern können Sie Telefongespräche einem Projekt zuordnen. Die Auswertung erfolgt in TK-Suite Bill. Projektkennziffer zuordnen vom a/b Telefon Sie können die Projektkennziffer am a/b Telefon vor dem Gespräch mit folgender Prozedur eingeben: P S 23 Hörer abneh- Projektkennziffer eingeben...

  • Seite 184: Programmierung

    Programmierung ST 25 ST 30 DECT 30 3 - 2...

  • Seite 185: Programmieren Vom Pc

    Programmierung Programmieren vom PC ST 25 ST 30 DECT 30 Ihre TK-Anlage ist nach der Installation so vorbereitet, daß Sie sofort wie gewohnt telefonie- ren können und weitere Vorteile der Anlage direkt nutzen können. Die Anlage ist aber vielfäl- tig programmierbar, so daß Sie sie ganz nach Ihren persönlichen Anforderungen einrichten können.

  • Seite 186: Programmieren Vom Systemtelefon Oder A/B-Telefon

    Programmierung Programmieren vom Systemtelefon oder a/b-Telefon ST 25 ST 30 DECT 30 Ihre TK-Anlage ist nach der Installation so vorbereitet, daß Sie sofort wie gewohnt telefonieren können und weitere Vorteile der TK-Anlage direkt nutzen können. Vom PC aus können Sie alle Funktionen der TK-Anlage programmieren. Einige Funktionen können Sie außerdem am Systemtelefon oder am a/b-Telefon programmieren.
  • Seite 187 Programmierung Hinweise zum Programmieren mit * - Prozeduren ST 25 ST 30 DECT 30 Das Programmieren mit - Prozedur umfaßt immer die Schritte: Programmiermodus starten, Eingabe und Programmiermodus beenden. Achten Sie beim Programmieren am a/b-Telefon auf die Wähltöne oder Wählimpulse im Hörer.
  • Seite 188 5 = 50 bis 500 ms 6 = 50 bis 600 ms Quittungston Hörer auflegen ª Programmieren fortsetzen oder Programmiermodus beenden mit *700 ! Hinweise Die Flashzeit können Sie für alle analogen Anschlüsse der AS 1x, 2x und 3x einstellen. 3 - 6...

  • Seite 189: Rufrhythmeneinstellung Für Kommende Externrufe

    Programmierung Rufrhythmeneinstellung für kom- mende Externrufe ST 25 ST 30 DECT 30 Zur Unterscheidung von Anrufen auf ver- schiedenen Rufnummern können Rufnum- mern der TK-Anlage statt des normalen Externrufes (Standard) vier verschiedene Rufrhythmen zugeordnet werden. Die Ruf- rhythmen 1 und 2 entsprechen den Code- rufen 1 und 2 für Funkzellen.
  • Seite 190 Programmierung Lautstärke vom Audio-Ausgang einstellen (nur3x) ST 25 ST 30 DECT 30 Programmiermodus muß mit *705 gestar- tet sein! Hörer abnehmen S7481 Kennziffer für Lautstärke einstellen Lautstärke von 1 bis 8 einstellen: 1=leise 8=laut ª Quittungston Hörer auflegen Programmieren fortsetzen oder Programmiermodus beenden mit *700 ! Externe MOH über Audio-Ausgang ein-/ausschalten(nur 3x)
  • Seite 191 Programmierung Lautstärke der internen MOH über ST 25 ST 30 DECT 30 Audio-Ausgang einstellen (nur 3x) Programmiermodus muß mit *705 gestartet sein! Hörer abnehmen S7484 Kennziffer für Lautstärke einstellen Lautstärke von 1 bis 8 einstellen: 1=leise 8=laut ª Quittungston Hörer auflegen Programmieren fortsetzen oder Programmiermodus beenden mit *700 !
  • Seite 192 Programmierung Variable Rufzeiten der TFE´s ST 25 ST 30 DECT 30 Die Rufzeiten der TFE´s sind nun einstellbar. Sie können die Rufzeiten frei wählen zwischen 10 und 240 Sekunden Dieses geschieht mit folgender Kennziffer- prozedur: Dabei muß die Rufzeit 3 stellig eingegeben wer- S7186 den (z.B.
  • Seite 193 Programmierung Einrichtcode festlegen ST 25 ST 30 DECT 30 Programmiermodus muß mit *705 gestartet sein! hS7261ZQª Hörer abnehmen, Einrichtcode festlegen, Einrichtcode vierstellig eingeben, Quittungston, Hörer auflegen Programmieren fortsetzen oder Programmiermodus beenden mit *700 ! Einrichtcode löschen Programmiermodus muß mit *705 gestartet sein! hS7260Qª...
  • Seite 194 Programmierung Kostencode löschen ST 25 ST 30 DECT 30 Programmiermodus muß mit *705 gestartet sein! Hörer abnehmen, hS7280Qª Kostencode löschen, Quittungston, Hörer auflegen Programmieren fortsetzen oder Programmiermodus beenden mit *700 ! Schaltboxcode festlegen Programmiermodus muß mit * 705 gestartet sein! Hörer abnehmen, hS7251ZQª...

  • Seite 195: Wartung / Test

    Programmierung Konfiguration einleiten bei einge- schaltetem Einrichtcode ST 25 ST 30 DECT 30 Darstellung in dieser Anleitung: AQ9L Achten Sie auf das Display: Wird nach Drücken der 9 der Einrichtcode verlangt, müssen Sie den Code vierstellig eingeben. Der Vorgang ist unten nochmal ausführ- lich dargestellt.
  • Seite 196 Programmierung Ausführen des Wartungs- und Test- programmes ST 25 ST 30 DECT 30 Firmware-Versionsnummer und An- lagentyp !9#1 AQ9L1 !9#1 Programmierung einleiten. Achten Sie auf das Display: Wird nach Drücken der 9 der Einrichtcode verlangt, Code vierstellig ein- geben und mit "enter" bestätigen Die Firmware-Versionsnummer und der Anlagentyp werden angezeigt.
  • Seite 197 Quittungston, Hörer auflegen Die Speicher werden gelöscht. Systemtelefone anmelden An jedem internen ISDN-Bus (interner S0-Bus) einer AGFEO ISDN-Telekommunika- tionsanlage können zwei ISDN-Mehrwerttelefone (digitale Systemtelefone) angeschlossen werden. Beim Konfigurieren der TK-Anlage werden jedem digitalen Systemtelefon, wie jedem ande- ren Endgerät, eine primäre Internrufnummer und möglicherweise eine sekundäre Intern- rufnummer aus dem Rufnum-mernvorrat der TK-Anlage zugewiesen.

  • Seite 198: Ferneinstellung - Fernkonfiguration

    Programmierung Internrufnummer des System- telefons ändern ST 25 ST 30 DECT 30 AQ91 Es werden die zugewiesenen primären Internrufnummern der beiden digitalen Systemtelefone angezeigt. & Mit "next" die gewünschte Intern- & rufnummer auswählen "enter" drücken, um das digitale System- telefon unter der markierten Intern- rufnummer anzumelden.
  • Seite 199 Programmierung Ferneinstellung - Fernkonfiguration ST 25 ST 30 DECT 30 Funktion einleiten. Fernbetreuungsnummer (Programmierrufnummer) eingeben Mit "enter" bestätigen. Entscheiden Sie ob die Fernbetreuung ohne Zugriff auf die zentrale Kurzwahl erlaubt sein soll oder & mit "next", ob die Fernbetreuung kom- &...

  • Seite 200: Laden Neuer Firmware

    ST 30 DECT 30 Die AGFEO-ISDN-TK-Anlagen können Sie ohne Eingriff in die TK-Anlage auf den neuesten Firmwarestand bringen. Sie lassen einfach die neue Firmware von Ihrem Fachhändler in die TK-Anlage laden - über einen PC an der seriellen Schnittstelle oder der USB Schnitt- stelle der TK-Anlage.
  • Seite 201 Programmierung Speicher löschen vom Systemtelefon ST 25 ST 30 DECT 30 Funktion einleiten. Achten Sie auf das AQ9L Display: Wird nach Drücken der 9 der Einrichtcode verlangt, müssen Sie den Code vierstellig eingeben. "next": Weiterblättern zum Menü "Spei- && && cher löschen"...

  • Seite 202: Programmieren Für Fortgeschrittene

    Programmierung Programmieren für Fortgeschrittene ST 25 ST 30 DECT 30 Sie können jedes Programm mit und der Programmnummer direkt erreichen. Die Programmnummern müssen Sie sich nicht merken. Haben Sie Erfahrung mit Programmierbäumen, können Sie sich auch mit den Tasten & im Programmier- baum bewegen.

  • Seite 203: Programmierbaum

    Programmierung Programmierbaum ST 25 ST 30 DECT 30 1 Anrufvariante 2 / Türrufvariante 2 (Nachtschaltung, ein / aus) 2 Anrufschutz ........ (intern/extern, ein / aus) 1 Funktion 3 Telefonschloß ......(Telefon sperren, ein / aus) 4 Anklopfschutz ......(ein / aus) 5 Termin ........
  • Seite 204 Programmierung Programmierbaum ST 25 ST 30 DECT 30 5 Direktrufnummer eingeben ..(Rufnummer) 6 Automat. Wahl eingeben ..... (Rufnummer) 7 Anruffilter ........1 Aktivierung ........... 2 Anruffilter neu ........... 3 Filter löschen 6 Anrufbeant- 1 Anrufbeantworter ....... 1 AB Primär worter und ...........
  • Seite 205 Programmierung ST 25 ST 30 DECT 30 9 Telekommu- 1 Internnummer eingeben ..... nikations- 2 AIS Ansagen aufsprechen ... Siehe AIS Anleitung anlage ein- # Wartung / Test ......1 Firmware-Versionsnummer richten ........... 3 Servicenummer eingeben ........... 4 Anlagen Restart ...........

  • Seite 206: Kommunikation Per Pc

    Kommunikation per PC 4 - 2...

  • Seite 207: Softwareübersicht

    Die mitgelieferte CD-ROM enthält die Softwarepakete TK-Suite Basic oder TK-Suite Konfigurator, den AIS-Konfigurator, die TAPI- und USB Treiber und den NDISWAN Treiber für die AS 1x,2x,3x. Der Umwelt zuliebe haben wir auf eine umfangreiche, gedruckte Bedie- nungsanleitung für die einzelnen Programme verzichtet. Über das Fragezeichensymbol be- kommen Sie zu den Anwendungen eine ausführliche Hilfe.
  • Seite 208 Kommunikation per PC TK-Suite Set Mit TK-Suite Set können Sie die TK-Anlage vom PC aus programmieren. Rufumleitung, Klingelfolgen, Tag/Nachtschaltung sowie alle Parameter des ISDN-Systems stellen Sie damit schnell und einfach ein oder ändern sie. Mit TK-Suite Set können Sie Ihre individuelle Konfiguration auch auf der Festplatte abspeichern.
  • Seite 209 Kommunikation per PC TK-Suite installieren Starten Sie die Installationsroutine von TK-Suite. Nachdem Sie das Installationsverzeichnis und die Startgruppe ausgewählt haben, fragt die TK-Suite Installationsroutine, ob Sie eine Einzelplatzinstallation, eine Server Installation oder eine Client Installation ausführen wollen. Wählen Sie die Einzelplatzvariante aus, wenn Sie die TK-Anlage mit nur einem PC nutzen wollen.
  • Seite 210 S0 der Anlage belegt werden soll. Um CTI zu nutzen müßen Sie entweder über die Serielle Schnittstelle oder über das X31 Protokoll mit der Anlage kommunizieren. Für nähere Informationen zu TK-Suite lesen Sie bitte die TK-Suite Anleitung auf der AGFEO Installations CD. 4 - 6...

  • Seite 211: Cti - Computerunterstützte Telefonie Über Tapi-Schnittstelle

    Microsoft-Telephony-Interfaces. Zur Verbindung dieses Interfaces mit der TK-Anlage ist ein Telephony Service Provider (TSP) vom Hersteller der ISDN-Hardware - in diesem Fall von AGFEO - notwendig. Der TSP ist ein Treiber, den Sie auf Ihrem PC installieren müssen. Er führt die gewünschten TAPI-Funktionen aus und regelt den notwendigen Datenaustausch zwischen PC und TK-Anlage.
  • Seite 212 Wenn der PC die angeschlossene TK-Anlage erkannt hat, erscheint der Hardware- Assistent. Der Hardware-Assistent installiert die Software für eine neue Hardware- Komponente (AS 1x, 2x, 3x). Klicken Sie auf Weiter“ Im folgenden Dialogfenster wählen Sie: „Nach dem besten Treiber für das Gerät su- chen (empfohlen) und klicken auf Weiter Aktivieren Sie im folgenden Dialogfenster die Option "CD-ROM-Laufwerk"...

  • Seite 213: Verbindungen Zum Internet Oder Einem Anderen Netzwerk

    Treibersoftware deinstallieren Wenn Sie die Treibersoftware auf Ihrem PC später nicht mehr verwenden möchten, können Sie diese auch wieder deinstallieren. Entfernen Sie die AS 1x, 2x, 3x in der Systemsteurung (finden Sie unter Windows/ Systemsteuerung/Software/deinstallieren/AGFEO). Verbindungen zum Internet oder ei- nem anderen Netzwerk Hier finden Sie Hinweise, wie Sie mit dem Microsoft DFÜ-Netzwerk eine Verbindung zum...
  • Seite 214 Kommunikation per PC Einwahl ins Internet oder ein anderes Netzwerk Nachdem Sie die Verbindung zu Ihrem Internetprovider oder dem Netzwerk, wie beschrie- ben, eingerichtet haben, können Sie sich jetzt in das entsprechende Netzwerk einwählen. Wenn Sie im Internet surfen wollen oder Ihre e-Mail abrufen wollen, müssen Sie einen Web-Browser oder eine e-Mail-Anwendung installiert haben.
  • Seite 215 Kommunikation per PC 4 - 11...

  • Seite 216: Glossar

    Glossar Amtsholung (Externbelegung) Belegung einer Wählleitung (B-Kanal) um einen Externteilnehmer anzurufen. Anklopfschutz - Anklopfen abweisen Während eines Telefonats signalisieren Anklopftöne, dass ein weiterer Teilnehmer anruft. Der erste Anrufer kann in der Leitung gehalten und der zweite nach seinen Wünschen ge- fragt werden.
  • Seite 217 Hersteller in der AS40 anmelden, ohne die übliche Feststation. Sie benötigen nur noch die Handteile. Bis zu 4 dieser schnurlosen Telefone können gleichzeitig eine Verbindung aufbauen und somit kann die AGFEO - Lösung die doppelte Leistung gegenüber anderen Schnurlos-Lösungen am internen S0-Bus erbringen. Ein integrierter Antennenanschluss bie- tet außerdem die Möglichkeit, mit Hilfe einer externen Antenne die Sende- und Empfangs-...
  • Seite 218 Glossar Einrichtcode Normalerweise kann jeder Teilnehmer an Ihrer Anlage Einstellungen vornehmen. Sie können alle anlagenrelevanten Funktionen sperren, so dass diese Funktionen nur noch nach Eingabe eines vierstelligen Einrichtcodes genutzt werden können. Den Einrichtcode können Sie ein-/ ausschalten oder verändern. Im Auslieferungszustand ist der Code auf 2580 eingestellt. Fremdwahl Fremdwahl bedeutet, daß...
  • Seite 219 Glossar Kontextmenü Das Kontextmenü bietet Ihnen Funktionen an, die in dem Moment sinnvoll erscheinen, z.B. werden beim Telefonieren die Optionen Rückfrage und Trennen angeboten. Es erleichtert Ihnen die Bedienung, Sie müssen nicht für jede zur Bedienung sinnvolle Funktion eine Funktionstaste einrichten. Kurzwahl - Ziele im Telefonbuch - nach Nummern Rufnummern bestimmter externer Teilnehmer werden in den Kurzwahlspeicher gelegt.
  • Seite 220 Glossar Notrufnummern Die Notrufnummern sind nur mit aktivierten Telefonschloss am Systemtelefon wählbar. Bei aufgelegtem Hörer brauchen Sie lediglich die Alt-Taste plus Stern *-Taste (Notruf 1) oder die Raute #-Taste (Notruf 2) zu drücken und mit OK bestätigen, um die Wahl zu starten. Relais Die Relais können je nach Programmierung ein/aus- oder Impuls-Funktionen haben.
  • Seite 221 Glossar Telefonschloss Sie können Ihr Telefon vor unbefugter Benutzung sichern, indem Sie Ihr Telefon abschlie- ßen. Ist Ihr Telefon abgeschlossen, können Sie nur noch Internteilnehmer anrufen, alle an- kommenden Gespräche annehmen und ggf. intern vermitteln, extern die gespeicherte Direktrufnummer wählen, extern die gespeicherten Notrufnummern wählen und extern die automatischen Wahl wählen.
  • Seite 222 Glossar Umleitung von Sie können alle Anrufe anderer Telefone, einzeln zu Ihrem Telefon umleiten. Am umgeleiteten Telefon kann wie gewohnt telefoniert werden. Nach abheben des Hörers erinnert ein Sonderwählton an die eingeschaltete Umleitung. Verbindungsdatensätze – Gesprächs- datensätze Ihre ISDN-TK-Anlage bildet zu jedem Externgespräch einen Verbindungsdatensatz. Diesem ist zu entnehmen, dass ein Internteilnehmer zur Uhrzeit eines bestimmten Tages unter einer bestimm- ten MSN über eine bestimmte Zeit extern telefoniert hat.

  • Seite 223: Wenn Mal Was Nicht Funktioniert

    Wenn mal was nicht funktioniert Kontrollen - Bei Fehlfunktionen der TK-Anlage überprüfen Sie bitte Ihre Bedienung anhand der Be- dienungsanleitung. - Kontrollieren Sie, ob die Anschlüsse der Endgeräte und der TK-Anlage richtig gesteckt sind. - Sollten Sie eine Störung nicht beheben können, so steht Ihnen Ihr Fachhändler gerne zur Verfügung.
  • Seite 224 Wenn mal was nicht funktio- niert Verhalten bei Störungen Störung Mögliche Ursachen Abhilfe Programmierung der Reset der TK-Anlage TK-Anlage unklar Rücksetzen der TK-Anlage in den Aus- lieferungszustand und neu programmie- Nach Abnehmen des Stromausfall Netzanschluß/Sicherungen überprüfen Hörers kein Wählton Endgerät an einem anderen Anschluß Endgerät defekt überprüfen Installation fehlerhaft...
  • Seite 225 Wenn mal was nicht funktioniert Reset der TK-Anlage Durch einen Reset (Rücksetzen) können Sie die Programmierung der TK-Anlage wieder in einen definierten Zustand versetzen. Das kann notwendig sein, wenn unklare Einstellungen zurückgesetzt werden sollen oder die TK-Anlage neu programmiert werden soll. Nach dem Reset funktioniert die TK-Anlage wieder nach dem vorher eingerichteten Pro- gramm.

  • Seite 226: Anhang

    Anrufers (CLIP). Danach ist eine Unterscheidung von Anrufen auf verschiedenen Ruf- nummern der TK-Anlage möglich (siehe Grafik). Sie haben die Möglichkeit, spezielle Ruftöne in Ihr ST 30 Telefon mit AB einzuspielen. Dazu benötigen Sie den AGFEO AIS Konfigurator. Lesen Sie dazu bitte die Bedienungsanleitung des AIS Moduls. Rufrhythmen Externruf .

  • Seite 227: Töne

    Anhang Hinweis Je nach verwendetem Endgerät können die Rufe abweichen. An Ports, die als Endgerätetyp "Funkzelle" eingerichtet sind, werden die Rufrhythmen 3 und 4 nicht signalisiert. Töne Wählton - intern {{||{{||{{||||||||||||{{||{{||{{||||||||||||{{||{{||{{||||||||||||{{||{{||{{|||||||||||| Signalisiert Ihnen, nach Abheben des Hörers, daß Sie wählen können - extern {{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{ Dauerton, den Sie hören, wenn Sie nach Wahl der "0"...
  • Seite 228 Stichwortverzeichnis Stichwortverzeichnis Anschlußbelegung, PC -Kabel .... 3 -3 Anzeige der Rufnummer des Anrufers 2 - 47 Auslieferungszustand ......I - 19 Abschlußwiderstände ......I - 9 Auslieferungszustand wiederherstellen 3 -14, 3 - Alle ISDN-Rufweiterschaltung für eine MSN 19, A - 11 deaktivieren ........
  • Seite 229 Stichwortverzeichnis Externberechtigung ......2 - 6 Hotline ..........S - 6 Externe MOH über Audio-Ausgang ein-/ ausschalten(n ......3 -8 Externe Wartemusik ......I - 17 Identifizieren böswilliger Anrufer ..1 - 48, 2 - 22 Externer S0-Anschluß ......I - 9 Impulswahlverfahren (IWV) ....
  • Seite 230 Stichwortverzeichnis gezielt belegen ........ 1 - 23, 2 - 5 Ruf heranholen ........1 - 32, 2 - 12 Standard - MSN ......2 - 4 Rufnummer Mehrfrequenzwahlverfahren (MFV) ..E - 7, A - 5 des Anrufers im Display ....1 - 25 Mehrgeräteanschluß...
  • Seite 231 Stichwortverzeichnis Konfigurieren der Verbindung ..4 - 9 TAPI ............E - 9, 4 - 7 Trennen der Verbindung ....4 - 9 Tasten ........... E - 10 Verbindungskosten Teilnehmergruppe ........ 1 - 95, 2 - 48 anzeigen .......... 1 - 87, 2 - 46 Telefon abschließen / aufschließen ..

  • Seite 232: Stichwortverzeichnis

    Rechten der jeweils betroffenen Firmen. Technische Änderungen Die AGFEO GmbH & Co. KG behält sich vor, Änderungen zu Darstellungen und Angaben in dieser Dokumentation, die dem technischen Fortschritt dienen, ohne vorherige Ankündi- gung vorzunehmen. Diese Dokumentation wurde mit größter Sorgfalt erstellt und wird re- gelmäßig überarbeitet.

  • Seite 233: Konformitätserklärung As 1X

    Stichwortverzeichnis Konformitätserklärung AS 1x S - 7...

  • Seite 234: Konformitätserklärung As 2X

    Stichwortverzeichnis Konformitätserklärung AS 2x S - 8...

  • Seite 235: Konformitätserklärung As 3X

    Stichwortverzeichnis Konformitätserklärung AS 3x S - 9...
  • Seite 236 AGFEO GmbH & Co. KG Identnr. 1540862 Gaswerkstr. 8 Änderung und Irrtum vorbehalten. D-33647 Bielefeld Printed in Germany Internet: http://www.agfeo.de 0046...
