GRAUPNER LiPo Balancer 5 Plus Bedienungsanleitung Seite 5

Inbetriebnahme
Connect Modus (verbunden)
Um einen Akku zu laden bzw. zu entladen, muss
sich der Balancer im „Connect Modus" befinden,
da ansonsten der Eingang deaktiviert ist.
Dieser Modus wird durch ein konstantes,
langsames blinken signalisiert.
Um in den „Connect Modus" zu gelangen, drü-
cken Sie die MODE-Taste, während die Status
LED dauerhaft leuchtet.
Leuchtet und blinkt STATUS LED nicht, dann
befindet sich der Balancer im Engergiespar-
modus. Drücken Sie die MODE-Taste so oft
und so lange, bis die STATUS LED blinkt.
Laden / Entladen eines Akkus
Um einen Akku laden bzw. entladen zu kön-
nen, muss sich der LiPo Balancer 5 plus im
„Connect Modus" befinden. Zwischen dem
„Connect- und Disconnect Modus" wechseln Sie
mit der MODE Taste. Die STATUS LED blinkt nun
langsam im „Connect Modus". Starten Sie nun
den Ladevorgang an Ihrem Ladegerät.
Der LiPo Balancer plus überwacht jede Zelle ein-
zeln, gleicht diese während des Ladevorgangs
aus und schützt vor Überladung Ihres Akkupacks
durch sofortigen Abbruch des Ladevorgangs bei
zu hoher Spannung der Zellen.
Hinweis:
- Der Anschlussstecker zum Ladegerät darf nur
im „Disconnect Modus" abgezogen werden.
- Der Lithium Akku darf so lange der Akku ge-
laden wird, nicht abgesteckt werden.
Zum Abstecken muss sich der Balancer im
„Disconnect Modus" befinden.

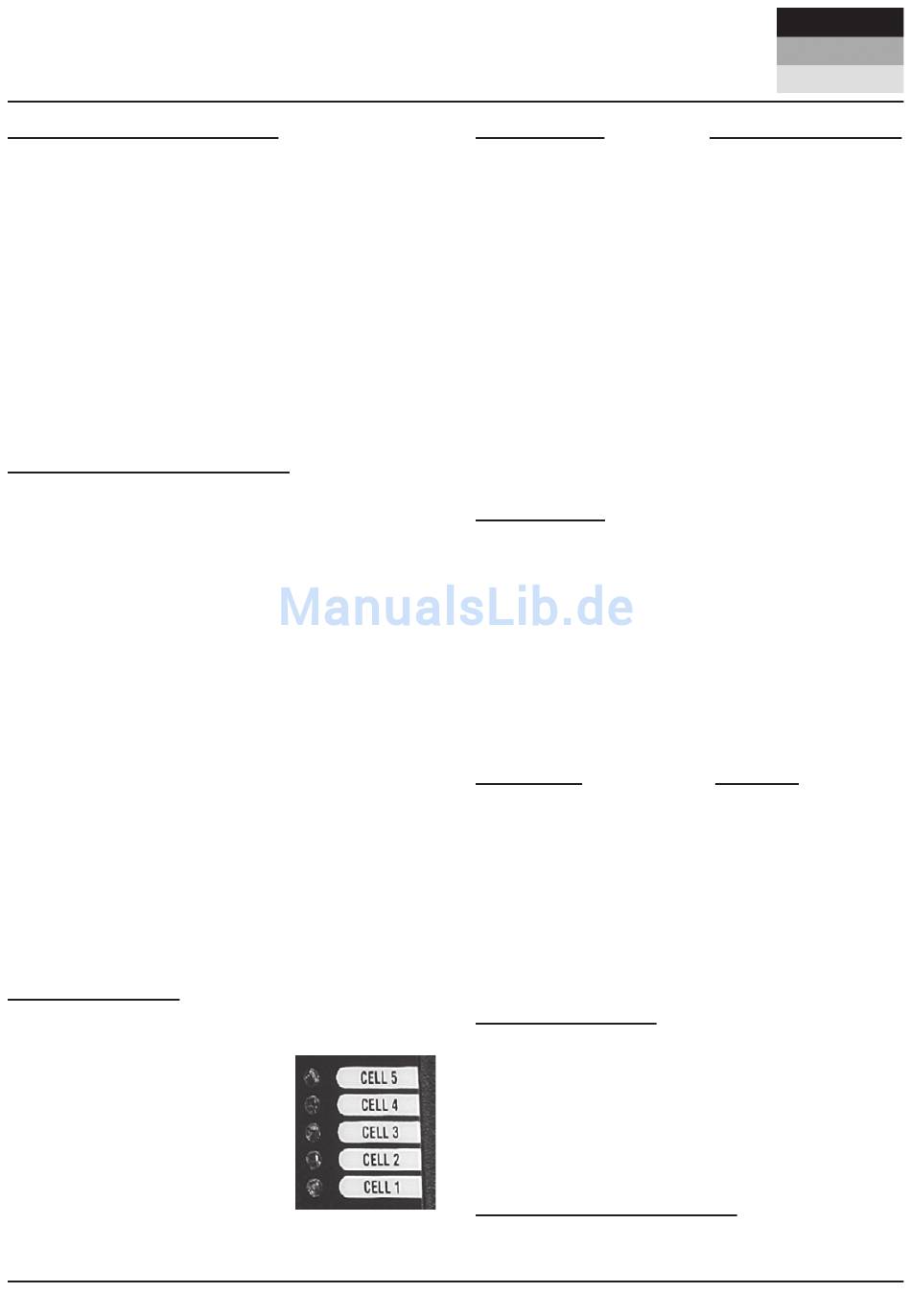

Zellenzähler LEDs
Für jede angeschlossene LiPo
Zelle, ist der LiPo Balancer 5 Plus
mit einer LED ausgestattet.
Die entsprechende LED sig-
nalisiert durch blinken, sobald
ausbalanciert wird.
Die Zellen 1, 3, 5 besitzen eine
rote LED, Zellen 2, 4 verfügen
über eine grüne LED.
Blinksequenz
1x blinken, Pause, 1x blinken
2x blinken, Pause, 2x blinken
3x blinken, Pause, 3x blinken
(In diesem Fall muss der LiPo-Akku zuerst im
„Disconnect Modus" ausbalanciert werden,
bevor der Akku im „Connect Modus" geladen
werden darf!)
kein blinken,
alle LEDs aus
Fehler Modus
Die Status LED signalisiert neben dem „Con-
nect" und „Disconnect" Modus auch den Fehler-
modus.
Der Fehlermodus wird 10 Sekunden lang ange-
zeigt, bevor das Gerät in den Energiesparmodus
übergeht. Durch Drücken der Mode/Reset-Taste,
können Sie den Fehlermodus bestätigen, sodass
dieser gelöscht wird.
Folgende Fehler-Modi werden unterschieden:
Status LED
2x blinken/sekunde
(xx xx xx)
3x blinken/sekunde
(xxx xxx xxx)
4x blinken/sekunde
(xxxx xxxx xxxx)
Energiesparmodus
Das Gerät schaltet sich automatisch in den En-
ergiesparmodus, sobald der Akkupack ausba-
lanciert ist um die Entladung des LiPo Akkus zu
verhindern.
Sobald Sie die MODE/RESET-Taste drücken,
verlassen Sie den Energiesparmodus.
Komponenten und Zubehör
Die Firma GRAUPNER GmbH & Co. KG als Her-
steller empfiehlt, Komponenten und
Spannungsdifferenz
< 0,02V
< 0,2V
> 0,2V
Zellen sind ausba-
lanciert der Balan-
cer befindet sich im
Energiesparmodus.
Funktion
Überspannung des
Akkus
Kurzschluss am Ein-
oder Ausgang
Verbindungsfehler
Inbetriebnahme 5
