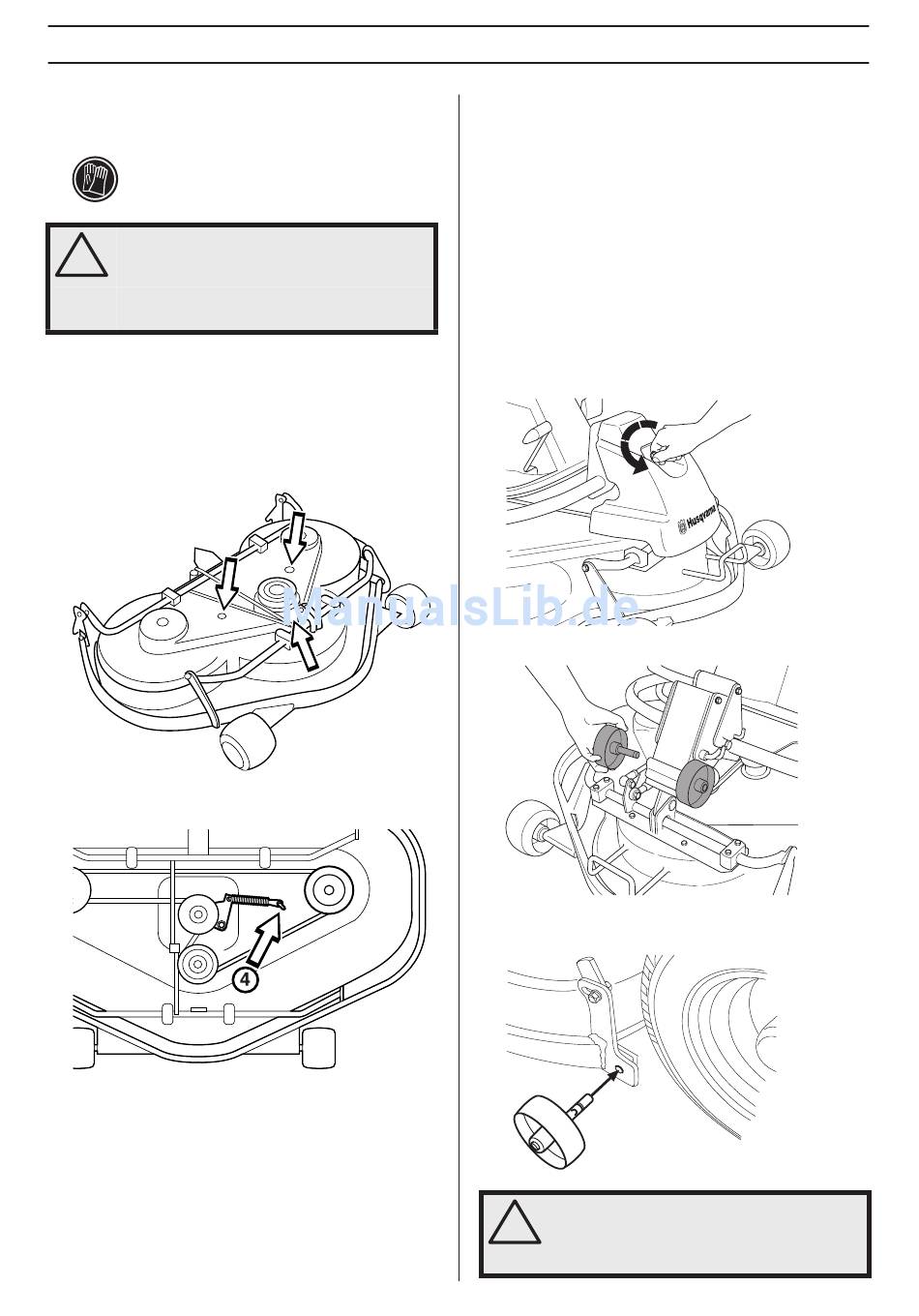

Austausch der Riemen des
Schneidwerkes
WARNUNG! Die Hände bei Arbeiten an den
!
Messern mit Handschuhen schützen.
Bei Arbeiten mit dem Riemen besteht
Klemmgefahr.
An diesen Schneidwerken mit kollosionssicheren Messern
werden die Messer von einem Keilriemen angetrieben. Den
Keilriemen wie folgt austauschen:
1 Schneidwerk demontieren.
2 Den Bolzen der Parallelstrebe und die beiden Schrauben
an der Abdeckung lösen. Die Abdeckung des
Schneidwerkes abnehmen.
3 Die Feder (4) lösen, mit der der Keilriemen gespannt wird,
und den Riemen abziehen.
Die Montage des neuen Riemens erfolgt in umgekehrter
Reihenfolge.
30 –
German
WARTUNG
Service-Stellung des
Schneidwerkes
Damit das Aggregat sich gut reinigen, reparieren oder warten
lässt, ist es in Service-Stellung zu bringen. Service-Stellung
bedeutet, dass das Aggregat hochgeklappt wird und in
Vertikalstellung einrastet.

Anordnung in Service-Stellung

1 Die Maschine in eine horizontale Stellung bringen.
Feststellbremse betätigen. Das Schneidwerk in niedrigste
Schneidhöhe bringen und absenken.
2 Frontabdeckung durch Lösen des Splints abnehmen. (Auf
der Innenseite der Frontabdeckung ist die komplette
Anweisung für die Service-Stellung vorhanden).
3 Die beiden Stützräder unter der Frontabdeckung lösen.
4 Die beiden Stützräder seitlich am hinteren Teil des
Aggregates anbringen.
WARNUNG! Beim Ausbau des Schneidwerks
!
eine Schutzbrille tragen. Die Spannfeder des
Riemens kann abreißen und Verletzungen
verursachen.
