Instruction manual
Please read these instructions care ful ly
and make sure you un der stand them
before using this ma chine.
Anleitungshandbuch
Bitte lesen Sie diese Anleitungen sorg-
fältig durch und vergewissern Sie sich,
daß Sie diese verstehen, bevor Sie die
Maschine in Betrieb nehmen.

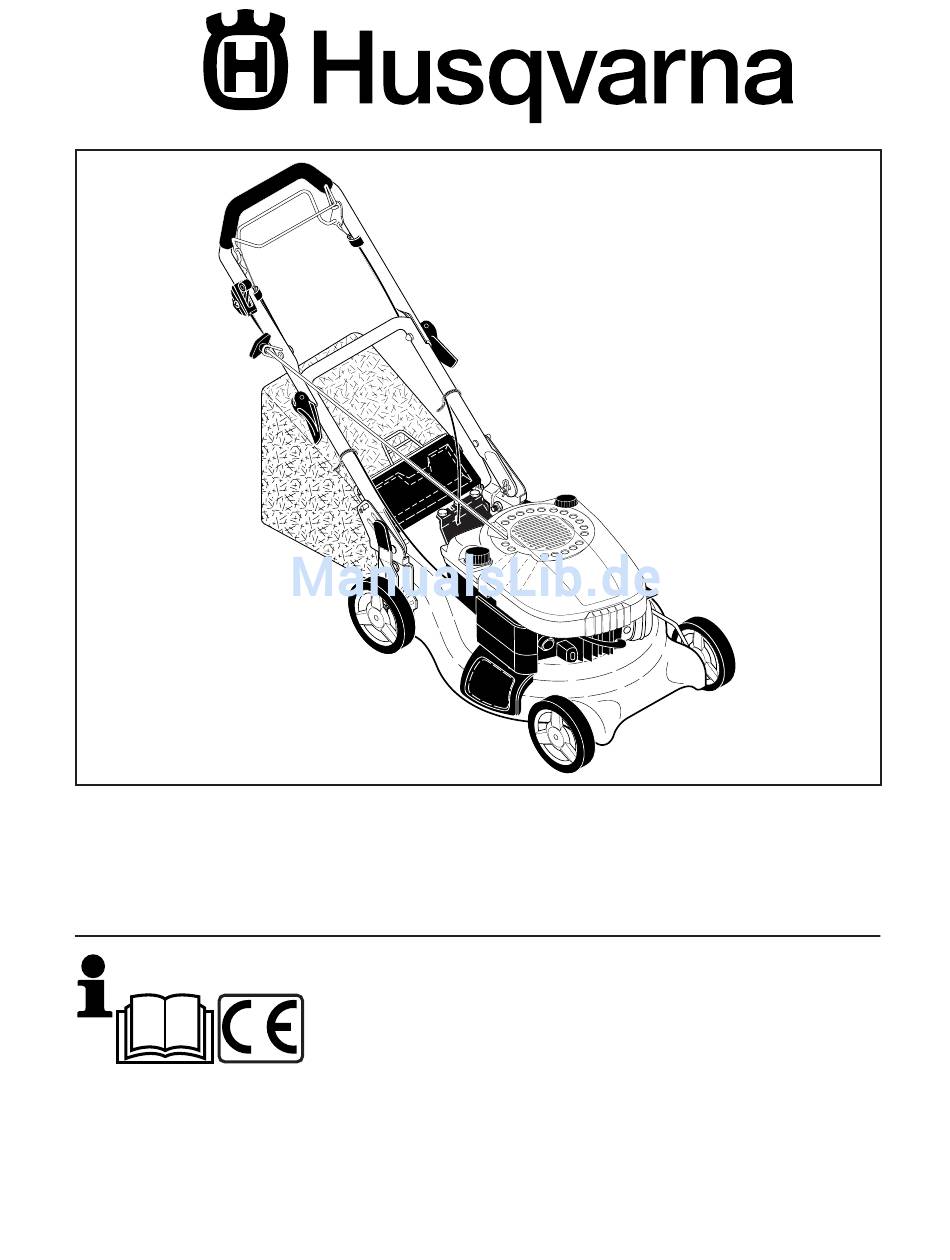

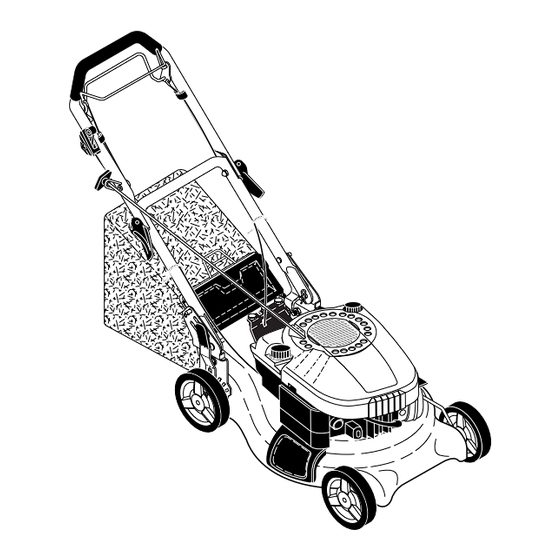

R52S
Manuel d'instructions
Lisez très attentivement et soyez
certain de comprende ces in struc tions
avant d'utiliser cette machine.
Manual de las instrucciones
Por favor lea cuidadosamente y com-
prenda estas intrucciones antes
de usar esta maquina.
Instructieboekje
Lees deze instructies aandachtig en
zorg dat u ze begrijpt voordat u deze
machine gebruikt.
Manuale di istruzioni
Prima di utilizzare la macchina leggete
queste istruzioni con attenzione ed ac-
certatevi di averle comprese bene.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Husqvarna R 52S
Inhaltszusammenfassung für Husqvarna R 52S
- Seite 1 R52S Instruction manual Manuel d’instructions Instructieboekje Please read these instructions care ful ly Lisez très attentivement et soyez Lees deze instructies aandachtig en and make sure you un der stand them certain de comprende ces in struc tions zorg dat u ze begrijpt voordat u deze before using this ma chine.
-
Seite 2: Inhaltsverzeichnis
CONTENTS PAGE INDICE SIVU SAFETY RULES ..........3-8 REGLAS DE SEGURIDAD ........3-8 TECHNICAL DATA ..........9 ESPECIFICACIONES TÉCNICAS ......9 OVERVIEW ............10 SUMARIO...............10 ASSEMBLY ............11-15 MONTAJE ............11-15 ADJUSTMENTS.............15 REGULACIÓN ............15 START AND STOP .......... 15-18 ARRANQUE Y PARADA........15-18 USE .............. -
Seite 3: Safe Operation Practices For Pe Des Tri An-Controlled Rotary Lawnmowers
Safe Operation Practices for Pe des tri an-Controlled Rotary Lawnmowers IMPORTANT: This cutting machine is capable of amputating hands and feet and throwing objects. Failure to observe the following safety instructions could result in serious injury or death. Training • Read the instructions carefully. -
Seite 4: Sicherheitsvorkehrungen Für Handgeführte Rasenmäher Mit Rotationsklinge
Sicherheitsvorkehrungen für Handgeführte Rasenmäher mit Rotationsklinge WICHTIG: Diese mähmaschine kann hände und füsse abtrennen und gegenstände mit hoher geschwindigkeit schleudern. Nichtbeach- tung der folgenden sicherheitsvorschriften könnte schwere oder tödliche verletzungen zur folge haben. I. Schulung • Die Anleitungen sorgfältig durchlesen. Mit den Bedienungsele- •... - Seite 5 Mesures de sécurité d'utilisation d'une tondeuse à gazon à conducteur march- ATTENTION: Cette tondeuse est capable d’amputer mains ou pieds et de projeter des objets. l’inobservation des règles de sécurité ci-dessous peut être la cause de blessures sérieuses voire mortelles. I.
- Seite 6 Normas de funcionamiento seguro para cortacéspedes giratorios de pie IMPORTANTE: Esta maquina cortadora es capaz de amputar las manos y los pies y de lanzar objetos. Si no se observan las instruc- ciones de seguridad siguientes se pueden producir lesiones graves o la muerte. I.
- Seite 7 Veilig werken met handbediende grasmaaimachines BELANGRIJK: Deze maaimachine kan handen en voeten amputeren en voorwerpen wegslingeren. Het niet opvolgen van deze veiligheidsinstructies kan ernstig of dodelijk letsel tot gevolg hebben. I. Training • Lees de instructies aandachtig. Zorg dat u vertrouwd bent •...
- Seite 8 Misure operative di sicurezza per tosaerba controllate da pedoni ATTENZIONE: Questo trattorino tosaerba ha una potenza suffi ciente ad amputare mani e piedi e a scagliare oggetti. La mancata os- servanza delle seguenti istruzioni antinfortunistiche potrebbe causare lesioni gravi e persino il decesso della vittima. I.
-
Seite 9: Technical Data
These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning. Diese Symbole fi nden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut. -
Seite 11: Assembly
ASSEMBLING Handle Pull up the handle in direction of the arrow. With the handle in up-turned position, tighten the wing-nuts. MONTAGE Griff Griff in Pfeilrichtung hochklappen. Anschließend Flügelmuttern anziehen. MONTAGE Manche Déployez le manche dans la direction de la fl èche. Une fois le manche déployé, serrez les écrous à... - Seite 12 To Assemble and Attach Grass Catcher • Put grass catcher frame into grass bag with stiff part of bag on the bot- tom. • Slip vinyl bindings over frame. • The grass catcher is secured to the lawn mower housing when the rear door is lowered onto the grass catch er frame.
- Seite 13 To Empty Grass Catcher • To remove grass catcher, release en gine brake yoke to stop engine. • Lift up rear door and remove the grass catcher by the handle. • Do not drag the bag when emptying, it will cause unnecessary wear. Leeren des Grasfangbeutels •...
- Seite 14 To Convert Mower FOR REAR BAGGING - • Rear mulcher plate (1) removed. • Grass catcher installed. FOR MULCHING - • Rear mulcher plate (1) installed. FOR DISCHARGING - • Rear mulcher plate (1) installed. • Discharge guard (2) installed. Umrüsten des Mäweks VERWENDEN DES HECK-GRASFÄNGERS - •...
-
Seite 15: Adjustments
Adjustment The mower can be set to different cutting levels. Einstellung Der Mäher ist in verschiedenen Schneidhöhen einstellbar. Reglage La tondeuse peut être réglée pour des hauteurs de coupe différentes. Ajuste El cortacésped puede ser ajustado a cinco alturas de corte distintas. Het instellen De maaimachine kan op verschillende maaihoogtes worden ingesteld. -
Seite 16: Starting And Stopping
Starting and Stopping Place the mower on a fl at surface. Note: not on gravel or similar. Fill the "MAX" tank with petrol, not oil-blended. Do not fi ll with petrol while the engine is running. • Set the throttle to the “MAX” position. •... -
Seite 17: Arranque Y Parada
Arranque y Parada Colocar el cortacésped en una superfi cie llana (sin gravilla, guijarros, etc.). Rellenar el tanque de gasolina pura, sin aceite. No rellenar el tanque mientras está funcionando el motor. • Colocar el regulador de velocidad en “MAX”. •... -
Seite 18: Use
Drive • Forward drive is engaged (1) and disengaged (2) with the clutch bar at the top of the handle. Lauf • Das Ein- (1) und Asschalten (2) des Antribes geschieht mit Hilfe des Kupplungsbügels zuoberst am Handgriff. Mise en service •... - Seite 19 Before mowing, objects such as twigs, toys and stones should be removed from the lawn. Bevor mit dem Mähen begonnen wird, sollten Zweige, Spielzeuge, Steine usw. von der Rasenfl äche entfernt werden. Avant de commencer à tondre, il faut débarrasser la pelouse des branch es, des jouets, des pierres etc...
-
Seite 20: Maintenance
Maintenance Always remove the spark plug lead before repair, cleaning or main te - nance work. After 5 hours running time, tighten screws and nuts. Check the oil. The spark plug must be at the highest point on the mower when it is tilted up. -
Seite 21: Jährlich (Nach Beendigung Der Saison)
Annually (After end of season) Grinding and balancing the cutter blade. Remove the spark plug lead. Fit- ting and removing the blade require the use of protective gloves. Unscrew the cutter blade and deliver it to a service workshop for grinding and balancing. Tighten the screw properly when re as sem bling. - Seite 22 Cleaning of air fi lter. Remove the lid and remove the fi lter cartridge. Reinigung des Luftfi lters. Deckel abnehmen und Filtereinsatz heraus- nehmen. Nettoyage du fi ltre à air. Enlevez le capot et retirez la cartouche fi ltrante. Limpieza del fi ltro de aire. Quitar la tapa y extraer el elemento fi ltrante. Het schoonmaken van het luchfi...
-
Seite 23: General Information
GENERAL INFORMATION Transport Remove spark plug lead. Empty the petrol tank. Before public trans port ing, engine oil and petrol must be removed. ALGEMEINE ERLÄUTERUNGEN Transport Zienhen Sie das Zündkerzenkabel ab. Entleeren Sie den Benzintank. Bei Transport mit öffentlichen Verkehrsmittein ist der Benzin und Öltank zu entleeren. - Seite 24 532 41 12-66 Rev. 2 02.27.08 BY Printed in U.S.A.
