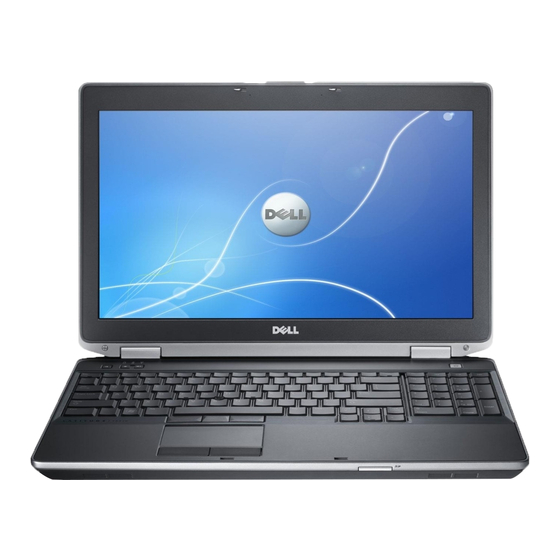

Dell Latitude E6540 Benutzerhandbuch

Vorschriftenmodell: p29f vorschriftentyp: p29f001
Vorschau ausblenden Andere Handbücher für Latitude E6540:
Inhaltsverzeichnis

Werbung

Quicklinks

Dell Latitude E6540
Benutzerhandbuch
Vorschriftenmodell: P29F
Vorschriftentyp: P29F001

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Latitude E6540

Inhaltszusammenfassung für Dell Latitude E6540

  • Seite 1 Dell Latitude E6540 Benutzerhandbuch Vorschriftenmodell: P29F Vorschriftentyp: P29F001...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. © 2013 Dell Inc. In diesem Text verwendete Marken: Dell , das Dell Logo, Dell Boomi , Dell Precision...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Arbeiten am Computer....................... 5 ..................5 Vor der Arbeit an Komponenten im Innern des Computers .............................6 Ausschalten des Computers ...................7 Nach der Arbeit an Komponenten im Innern des Computers 2 Entfernen und Einbauen von Komponenten................9 ............................9 Empfohlene Werkzeuge ...............................
  • Seite 4 3 System-Setup..........................53 ..............................53 Startreihenfolge ..............................53 Navigationstasten ............................54 System-Setup-Optionen ............................63 Aktualisieren des BIOS ..........................64 System- und Setup-Kennwort ....................64 Zuweisen eines System- und Setup-Kennworts ..........65 Löschen oder Ändern eines vorhandenen System- und/oder Setup-Kennworts 4 Technische Daten........................67 5 Kontaktaufnahme mit Dell......................73...

  • Seite 5: Arbeiten Am Computer

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 6: Ausschalten Des Computers

    Um Schäden am Computer zu vermeiden, führen Sie folgende Schritte aus, bevor Sie mit den Arbeiten im Computerinneren beginnen. Stellen Sie sicher, dass die Arbeitsoberfläche eben und sauber ist, damit die Computerabdeckung nicht zerkratzt wird. Schalten Sie den Computer aus (siehe Ausschalten des Computers).

  • Seite 7: Nach Der Arbeit An Komponenten Im Innern Des Computers

    VORSICHT: Verwenden Sie ausschließlich Akkus für genau diesen Dell-Computer, um Beschädigungen des Computers zu vermeiden. Verwenden Sie keine Akkus, die für andere Dell-Computer bestimmt sind. Schließen Sie alle externen Geräte an, etwa Port-Replicator, Slice-Akku oder Media-Base, und setzen Sie alle Karten ein, etwa eine ExpressCard.

  • Seite 9: Entfernen Und Einbauen Von Komponenten

    Entfernen und Einbauen von Komponenten Dieser Abschnitt bietet detaillierte Informationen über das Entfernen und Einbauen von Komponenten Ihres Computers. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: • Kleiner Schlitzschraubenzieher • Kreuzschlitzschraubenzieher • Kleiner Kunststoffstift Systemübersicht Abbildung 1.

  • Seite 10: Entfernen Der Secure-Digital-Karte (Sd)

    7. Knopfzellenakku 11. Akkufach 8. Gehäuseeckenabdeckung (links) 12. Gehäuseeckenabdeckung (rechts) 9. WLAN-Karte 10. Docking-Port Abbildung 2. Ansicht von oben – Tastatur- und Handballenstütze-Baugruppe entfernt 1. WiFi-Schalterplatine 6. Laufwerkschacht für Festplatte 2. Lautsprecher 7. VGA-Platine 3. ExpressCard-Träger 8. Bildschirmbaugruppe 4. Systemplatine 5.

  • Seite 11: Einsetzen Der Secure Digital (Sd)-Karte

    Einsetzen der Secure Digital (SD)-Karte Schieben Sie die SD-Karte in den Steckplatz, bis sie hörbar einrastet. Nach der Arbeit an Komponenten im Inneren des Computers. Folgen Sie den Anweisungen unter Entfernen der ExpressCard Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Drücken Sie auf die ExpressCard-Karte, um sie aus dem Computer zu lösen.
  • Seite 12 Drehen Sie den Akku aus dem Computer heraus.

  • Seite 13: Einsetzen Des Akkus

    Einsetzen des Akkus Schieben Sie den Akku in den Steckplatz, bis er hörbar einrastet. Nach der Arbeit an Komponenten im Inneren des Computers. Folgen Sie den Anweisungen unter Entfernen der Abdeckung an der Unterseite Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie die Schrauben, mit denen die Abdeckung am Computer befestigt ist.
  • Seite 14 Heben Sie die Abdeckung an der Unterseite an, um sie vom Computer zu entfernen.

  • Seite 15: Einsetzen Der Abdeckung An Der Unterseite

    Einsetzen der Abdeckung an der Unterseite Setzen Sie die Abdeckung an der Unterseite passend zu den Schraublöchern auf den Computer. Ziehen Sie die Schrauben fest, um die Abdeckung an der Unterseite am Computer zu befestigen. Setzen Sie den Akku ein. Nach der Arbeit an Komponenten im Inneren des Computers .

  • Seite 16: Einbauen Der Gehäuseeckenabdeckungen

    Entfernen Sie die Schrauben, mit denen die rechte Gehäuseeckenabdeckung befestigt ist, heben Sie die Abdeckung an und entfernen Sie sie vom Computer. Einbauen der Gehäuseeckenabdeckungen Positionieren Sie die linken und rechten Abdeckungen und richten Sie sie mit den Schraubenöffnungen am Computer aus.

  • Seite 17: Einbauen Des Speichers

    b) Hintere Bodenabdeckung Drücken Sie die Sicherungsklammern vorsichtig vom Speichermodul weg, bis es herausspringt, und entfernen Sie das Speichermodul von seinem Anschluss auf der Systemplatine. Einbauen des Speichers Setzen Sie den Speicher in den Speichersockel ein. Drücken Sie auf die Halteklammern, um das Speichermodul auf der Systemplatine zu verankern. Einbau von: a) Hintere Bodenabdeckung b) Akku...

  • Seite 18: Einsetzen Des Festplattenlaufwerks

    Biegen Sie die Festplattenisolierung Ziehen Sie die Festplattenisolierung von der Festplatte. Einsetzen des Festplattenlaufwerks Bringen Sie die Festplattenisolierung am Festplattenlaufwerk an. Befestigen Sie die Festplattenlaufwerkhalterung am Festplattenlaufwerk. Ziehen Sie die Schrauben fest, um die Festplattenlaufwerkhalterung am Festplattenlaufwerk zu befestigen. Schieben Sie das Festplattenlaufwerk in den Computer. Ziehen Sie die Schrauben fest, um das Festplattenlaufwerk am Computer zu befestigen.

  • Seite 19: Einsetzen Des Optischen Laufwerks

    Entfernen Sie die Schraube, mit die Verriegelung am optischen Laufwerk befestigt. Schieben Sie die Verriegelung zur Seite und entfernen Sie sie vom optischen Laufwerk. Entfernen Sie die Schrauben, mit denen die Halterung der Verriegelung des optischen Laufwerks am optischen Laufwerk befestigt ist. Entfernen Sie die Halterung der Verriegelung vom optischen Laufwerk. Einsetzen des optischen Laufwerks Richten Sie die Halterung der Verriegelung des optischen Laufwerks an seiner Position auf dem optischen Laufwerk aus.

  • Seite 20: Entfernen Der Wlan-Karte (Wireless Local Area Network)

    Schieben Sie die Verriegelung des optischen Laufwerks in die Halterung der Verriegelung des optischen Laufwerks. Ziehen Sie die Schrauben fest, um die Verriegelung des optischen Laufwerks an der Halterung der Verriegelung des optischen Laufwerks zu befestigen. Schieben Sie das optische Laufwerk in den Laufwerkschacht. Drücken Sie auf die Verriegelung des optischen Laufwerks, um das optische Laufwerk zu befestigen.

  • Seite 21: Einbauen Der Wwan-Karte

    a) Trennen Sie die Antennenkabel von der WWAN-Karte. b) Entfernen Sie die Schraube, mit der die WWAN-Karte am Computer befestigt ist. c) Entfernen Sie die WWAN-Karte aus dem Computer. Einbauen der WWAN-Karte Setzen Sie die WWAN-Karte in ihren Steckplatz auf der Systemplatine. Drücken Sie die WWAN-Karte nach unten und ziehen Sie die Schraube fest, um die WWAN-Karte am Computer zu befestigen.

  • Seite 22: Installieren Des Netzwerkanschlusses

    Installieren des Netzwerkanschlusses Richten Sie den Netzwerkanschluss an seiner Position auf dem Computer aus. Setzen Sie die Halterung des Netzwerkanschlusses auf den Netzwerkanschluss. Ziehen Sie die Schraube fest, mit der die Halterung des Netzwerkanschlusses am Computer befestigt wird. Führen Sie das Kabel durch den Kabelführungskanal. Schließen Sie das Kabel an die Systemplatine an.

  • Seite 23: Einsetzen Der Knopfzellenbatterie

    Einsetzen der Knopfzellenbatterie Setzen Sie die Knopfzellenbatterie in ihren Steckplatz. Schließen Sie das Knopfzellenbatteriekabel auf der Systemplatine an. Einbau von: a) Hintere Bodenabdeckung b) Akku Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen des Stromanschlusses Vor der Arbeit an Komponenten im Innern des Computers .

  • Seite 24: Installieren Des Stromanschlusses

    Installieren des Stromanschlusses Richten Sie den Stromanschluss an seiner Position im Computer aus. Setzen Sie die Halterung der Stromversorgung auf den Stromversorgungsanschluss. Ziehen Sie die Schraube fest, mit der die Halterung des Stromanschlusses am Computer befestigt wird. Führen Sie das Kabel durch den Kabelführungskanal. Schließen Sie das Kabel an die Systemplatine an.

  • Seite 25: Einbauen Der Kühlkörperbaugruppe

    Führen Sie die folgenden Schritte aus, wie in der Abbildung dargestellt: a) Schieben Sie die Kühlkörperbaugruppe zur Seite. b) Heben Sie die Kühlkörperbaugruppe vom Computer ab. Einbauen der Kühlkörperbaugruppe Schieben Sie die Kühlkörperbaugruppe in ihre Position auf der Systemplatine ein. Ziehen Sie die Schrauben fest, um die Kühlkörperbaugruppe an der Systemplatine zu befestigen.

  • Seite 26: Einbauen Des Prozessors

    Einbauen des Prozessors Richten Sie die Kerben am Prozessor und am Sockel aneinander aus und setzen Sie den Prozessor in den Sockel ein. Drehen Sie die Verriegelungsnocken des Prozessors im Uhrzeigersinn. Einbau von: a) Kühlkörperbaugruppe b) Hintere Bodenabdeckung c) Akku Nach der Arbeit an Komponenten im Inneren des Computers .

  • Seite 27: Einsetzen Der Tastatur

    Trennen Sie das Tastaturkabel von der Systemplatine. Einsetzen der Tastatur Schließen Sie das Tastaturkabel an die Systemplatine an. Schieben Sie die Tastatur in ihr Fach bis sie einrastet. Bringen Sie die die Schrauben wieder an und ziehen Sie sie fest, mit denen die Tastatur an der Handballenstützen- Baugruppe befestigt wird.
  • Seite 28 Entfernen Sie die Schrauben, mit denen die Handballenstütze an der Unterseite des Computers befestigt ist. Drehen Sie den Computer um und entfernen Sie die Schrauben, mit denen die Handballenstützen-Baugruppe am Computer befestigt ist.
  • Seite 29 Trennen Sie die folgenden Kabel: a) Fingerabdruckleser b) Touchpad c) Betriebsschalter...
  • Seite 30 Heben Sie die Handballenstützen-Baugruppe nach oben und entfernen Sie sie vom Computer.

  • Seite 31: Einbauen Der Handballenstützen-Baugruppe

    Einbauen der Handballenstützen-Baugruppe Bringen Sie die Handballenstützen-Baugruppe in ihre ursprüngliche Position im Computer und lassen Sie sie einrasten. Ziehen Sie die Schrauben fest, um die Handballenstützen-Baugruppe am Computer zu befestigen. Schließen Sie die folgenden Kabel an: a) Betriebsschalter b) Touchpad c) Fingerabdruckleser Drehen Sie den Computer um und ziehen Sie die Schrauben fest, um die Handballenstützen-Baugruppe am Computersockel zu befestigen.

  • Seite 32: Entfernen Der Wifi-Schalterplatine

    Entfernen der WiFi-Schalterplatine Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie: a) SD-Karte b) ExpressCard c) Akku d) Tastatur e) Bildschirmscharnierabdeckung f) Hintere Bodenabdeckung g) Gehäuseeckenabdeckungen h) Handballenstützen-Baugruppe Führen Sie die folgenden Schritte aus, wie in der Abbildung dargestellt: a) Das Kabel von der Systemplatine trennen.

  • Seite 33: Entfernen Der Vga-Platine

    Entfernen der VGA-Platine Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie: a) SD-Karte b) ExpressCard c) Akku d) Tastatur e) Bildschirmscharnierabdeckung f) Hintere Bodenabdeckung g) Gehäuseeckenabdeckungen h) Handballenstützen-Baugruppe Entfernen Sie die Schrauben, mit denen die VGA-Platine am Computer befestigt ist, und entfernen Sie sie vom Anschluss.

  • Seite 34: Einbauen Des Expresscard-Kartenträgers

    a) SD-Karte b) ExpressCard c) Akku d) Tastatur e) Bildschirmscharnierabdeckung f) Hintere Bodenabdeckung g) Gehäuseeckenabdeckungen h) Handballenstützen-Baugruppe Entfernen Sie die Schrauben, mit denen der ExpressCard-Kartenträger am Computer befestigt ist. Entfernen Sie den ExpressCard-Kartenträger aus dem Computer. Einbauen des ExpressCard-Kartenträgers Bringen Sie die ExpressCard-Kartenträger an seinem Steckplatz an. Ziehen Sie die Schrauben fest, mit denen der ExpressCard-Kartenträger am Computer befestigt wird.
  • Seite 35 g) Bildschirmscharnierabdeckung h) Hintere Bodenabdeckung Gehäuseeckenabdeckungen Netzanschluss k) Knopfzellenakku Speicher m) WLAN-Karte n) WWAN-Karte o) Kühlkörperbaugruppe p) Prozessor q) Handballenstützen-Baugruppe r) VGA-Platine s) ExpressCard-Träger Führen Sie die folgenden Schritte aus, wie in der Abbildung dargestellt: a) Trennen Sie den WiFi-Schalter von der Systemplatine. b) Trennen Sie die Lautsprecherkabel von der Systemplatine.
  • Seite 36 Heben Sie die Systemplatine vom Computer ab.

  • Seite 37: Einbauen Der Systemplatine

    Einbauen der Systemplatine Setzen Sie die Systemplatine passend zu den Ports auf den Computer ein. Ziehen Sie die Schrauben fest, um die Systemplatine zu befestigen. Schließen Sie folgende Kabel an die Systemplatine an: a) Lautsprecher b) WiFi-Schalter Einbau von: a) ExpressCard-Träger b) VGA-Platine c) Handballenstützen-Baugruppe d) Prozessor...

  • Seite 38: Entfernen Der Lautsprecher

    n) Optisches Laufwerk o) Festplattenlaufwerk p) Tastatur q) Akku r) ExpressCard s) SD-Karte Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen der Lautsprecher Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie: a) SD-Karte...
  • Seite 39 Heben Sie die Lautsprecher aus dem Computer.

  • Seite 40: Einbauen Der Lautsprecher

    Einbauen der Lautsprecher Richten Sie den Lautsprecher in der richtigen Position auf dem Computer aus und führen Sie die Lautsprecherkabel durch die Kabelführungskanäle auf dem Computer. Ziehen Sie die Schrauben fest, um die Lautsprecher zu befestigen. Einbau von: a) Systemplatine b) ExpressCard-Träger c) VGA-Platine d) Prozessor...

  • Seite 41: Entfernen Der Bildschirmscharnierabdeckung

    p) Festplattenlaufwerk q) Tastatur r) Akku s) ExpressCard t) SD-Karte Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen der Bildschirmscharnierabdeckung Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie den Akku.
  • Seite 42 Trennen Sie das LVDS-Kabel, um nehmen Sie das LVDS-Kabel und das Kamerakabel aus der Kabelkanalführung. Entfernen Sie sie aus dem Computer.
  • Seite 43 Entfernen Sie die Schrauben, mit denen die Bildschirmbaugruppe am Computer befestigt ist.
  • Seite 44 Entfernen Sie die Bildschirmbaugruppe vom Computer.

  • Seite 45: Einsetzen Der Bildschirmbaugruppe

    Einsetzen der Bildschirmbaugruppe Platzieren Sie die Bildschirmbaugruppe an ihrer Position auf dem Computer. Ziehen Sie die Schrauben fest, um die Bildschirmbaugruppe zu befestigen. Ziehen Sie das LVDS-Kabel und das Kamerakabel durch den Führungskanal. Ziehen Sie die Antennenkabel durch die Kabelführung. Schließen Sie die Antennenkabel an die WLAN-Karte auf dem Computer an.
  • Seite 46 b) Bildschirmscharnierabdeckung c) Hintere Bodenabdeckung d) Gehäuseeckenabdeckungen e) Bildschirmbaugruppe Heben Sie die Bildschirmblende entlang der Kanten an, um sie zu lösen. Entfernen Sie die Bildschirmblende von der Bildschirmbaugruppe.

  • Seite 47: Einsetzen Der Bildschirmblende

    Einsetzen der Bildschirmblende Bringen Sie die Blende an der Bildschirmbaugruppe an. Drücken Sie die Bildschirmblende von der Oberseite beginnend nach unten und arbeiten Sie sich entlang der gesamten Blende vor, bis diese in die Bildschirmbaugruppe einrastet. Drücken Sie auf die linken und rechten Kanten der Bildschirmblende. Einbau von: a) Bildschirmbaugruppe b) Gehäuseeckenabdeckungen...
  • Seite 48 Entfernen Sie die Schrauben, mit denen der Bildschirm an der Bildschirmbaugruppe befestigt ist. Drehen Sie den Bildschirm um.

  • Seite 49: Einsetzen Des Bildschirms

    Ziehen Sie das Klebeband des LVDS-Kabelanschluss ab und trennen Sie das LVDS-Kabel vom Bildschirm. Entfernen Sie den Bildschirm von der Bildschirmbaugruppe. Einsetzen des Bildschirms Schließen Sie das LVDS-Kabel an und bringen Sie das Klebeband am LVDS-Kabelanschluss an. Drehen Sie den Bildschirm um und platzieren Sie ihn in der Bildschirmbaugruppe. Ziehen Sie die Schrauben fest, um den Bildschirm an der Bildschirmbaugruppe zu befestigen.

  • Seite 50: Einbauen Der Bildschirmsscharniere

    e) Bildschirmbaugruppe f) Bildschirmblende g) Bildschirm Führen Sie die folgenden Schritte aus, wie in der Abbildung dargestellt: a) Entfernen Sie die Schrauben, mit denen die Bildschirmscharniere am Bildschirm befestigt sind. b) Entfernen Sie die Bildschirmscharniere vom Computer. Einbauen der Bildschirmsscharniere Bringen Sie die Bildschirmscharniere in ihrer Position auf dem Computer an.

  • Seite 51: Einbauen Der Kamera

    Einbauen der Kamera Platzieren Sie das Kameramodul im entsprechenden Steckplatz im Computer. Ziehen Sie die Schraube fest, mit der die Kamera an der Bildschirmbaugruppe befestigt ist. Schließen Sie das Kamerakabel an. Einbau von: a) Bildschirmblende b) Bildschirmbaugruppe c) Akku Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter...

  • Seite 53: System-Setup

    Verwaltung der Computersicherheit Startreihenfolge Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Startgerätreihenfolge umgehen und direkt ein bestimmtes Gerät (z.B.: optisches Laufwerk oder Festplatte) starten. Wenn das Dell-Logo während des Einschalt- Selbsttests (Power-on Self Test, POST) angezeigt wird, können Sie: •...

  • Seite 54: System-Setup-Optionen

    Tabelle 1. Navigationstasten Tasten Navigation Pfeil nach oben Zurück zum vorherigen Feld Pfeil nach unten Vorwärts zum nächsten Feld <Eingabetaste> Ermöglicht die Eingabe eines Wertes im ausgewählten Feld (falls zutreffend) oder das Verfolgen des Links in dem Feld. Leertaste Öffnet oder schließt gegebenenfalls eine Dropdown-Liste. <Tabulatortaste>...
  • Seite 55 Option Beschreibung • Legacy (Standardeinstellung) • UEFI Advanced Boot Options Ermöglicht die Konfiguration des Systems für Legacy Boot Modus. Die Option ist standardmäßig aktiviert. Date/Time Ermöglicht Ihnen das Einstellen von Datum und Uhrzeit. Tabelle 3. Systemkonfiguration Option Beschreibung Integrated NIC Ermöglicht die Konfiguration des integrierten Netzwerkcontrollers.
  • Seite 56 Option Beschreibung • AHCI • RAID On (RAID ein) (Standardeinstellung) ANMERKUNG: Die SATA-Konfiguration unterstützt den RAID-Modus. Drives Ermöglicht die Konfiguration der integrierten SATA-Laufwerke. Die Optionen sind: • SATA-0 • SATA-1 • SATA-4 • SATA-5 Standardeinstellung: All drives are enabled (Alle Laufwerke sind aktiviert). SMART Reporting Dieses Feld steuert, ob die Festplattenfehler für die integrierten Laufwerke während des...
  • Seite 57 Option Beschreibung • Stufe 25 % • Stufe 50 % • Stufe 75 % • Stufe 100 % Unobtrusive Mode Erlaubt Ihnen die Aktivierung eines Modus, in dem alle Schall- und Lichtemissionen unterdrückt werden. Standardmäßig ist diese Option deaktiviert. Miscellaneous Devices Erlaubt Ihnen die Aktivierung oder Deaktivierung der verschiedenen Onboard- Geräte.
  • Seite 58 Option Beschreibung ANMERKUNG: Durch Löschen des Administratorkennworts werden auch das Systemkennwort und das Festplattenkennwort automatisch gelöscht. ANMERKUNG: Erfolgreiche Kennwortänderungen werden sofort wirksam. Standardeinstellung: Not set (Nicht eingestellt) System Password Ermöglicht das Einrichten, Ändern oder Löschen des Systemkennworts. ANMERKUNG: Erfolgreiche Kennwortänderungen werden sofort wirksam. Standardeinstellung: Not set (Nicht eingestellt) Strong Password Ermöglicht die Erzwingung der Option, immer sichere Kennwörter festzulegen.
  • Seite 59 Option Beschreibung Admin Setup Lockout Ermöglicht es Ihnen, Benutzern den Zugriff auf Setup zu verweigern, wenn ein Administrator-Kennwort festgelegt ist. Die Option ist standardmäßig deaktiviert. Tabelle 6. Sicherer Start Option Beschreibung Secure Boot Enable Ermöglicht das Aktivieren oder Deaktivieren des sicheren Starts. Die Optionen sind: •...
  • Seite 60 Tabelle 8. Stromverwaltung Option Beschreibung AC Behavior Ermöglicht dem Computer, sich einzuschalten, sobald er mit dem Stromnetz verbunden wird. Die Option ist deaktiviert. • Einschalten bei Netzstromanbindung Auto On Time Ermöglicht das Festlegen einer Uhrzeit zum automatischen Einschalten des Computers. Die Optionen sind: •...
  • Seite 61 Option Beschreibung Advanced Battery Charge Ermöglicht das Aktivieren des erweiterten Akkulademodus. Die Option ist Configuration standardmäßig deaktiviert. Primary Battery Charge Mit dieser Einstellung kann festgelegt werden, wie der Akku aufgeladen wird, Configuration wenn er an den Netzstrom angeschlossen wird. Die Optionen sind: •...
  • Seite 62 Option Beschreibung • Enable Fn Key Emulation (Emulation für die Taste <Fn> aktivieren) Keyboard Errors Legt fest, ob Tastaturfehler bei Systemstart gemeldet werden. Diese Option ist standardmäßig aktiviert. • Enable Keyboard Error Detection (Tastaturfehlererkennung aktivieren) Fastboot Ermöglicht die Beschleunigung des Startvorgangs. Die Optionen sind: •...

  • Seite 63: Aktualisieren Des Bios

    Computer an das Stromnetz angeschlossen ist. Starten Sie den Computer neu. Rufen Sie die Website dell.com/support auf. Wenn Sie die Service-Tag-Nummer oder den Express-Servicecode Ihres Computers vorliegen haben: ANMERKUNG: Um die Service-Tag-Nummer zu finden, klicken Sie auf Wo finde ich meine Service-Tag-...

  • Seite 64: System- Und Setup-Kennwort

    Klicken Sie auf Treiber & Downloads. Wählen Sie auf dem Bildschirm „Drivers and Downloads “ (Anwendungen und Treiber) unter der Dropdown-Liste Operating System (Betriebssystem) BIOS aus. 10. Suchen Sie die aktuellste BIOS-Datei und klicken Sie auf Download File (Datei herunterladen). 11.

  • Seite 65: Löschen Oder Ändern Eines Vorhandenen System- Und/Oder Setup-Kennworts

    – Das Kennwort darf die Zahlen 0 bis 9 enthalten. – Lediglich Kleinbuchstaben sind zulässig, Großbuchstaben sind nicht zulässig. – Die folgenden Sonderzeichen sind zulässig: Leerzeichen, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`). Geben Sie das Systemkennwort erneut ein, wenn Sie dazu aufgefordert werden. Geben Sie das Systemkennwort ein, das Sie zuvor eingegeben haben, und klicken Sie auf OK.

  • Seite 67: Technische Daten

    Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Die folgenden Angaben enthalten nur die technischen Daten, die laut Gesetz im Lieferumfang Ihres Computers enthalten sein müssen. Weitere Informationen zur Konfiguration Ihres Computers erhalten Sie, indem Sie auf Start → Hilfe und Support klicken und die Option zum Anzeigen von Informationen über Ihren Computer auswählen.
  • Seite 68 Funktion Technische Daten Intern High-Definition-Audio Extern Anschluss für Mikrofon, Stereokopfhörer, externe Lautsprecher Lautsprecher Zwei Interner Verstärker 1 W (Effektivwert) je Kanal Lautstärkeregler Abkürzungstasten Tabelle 18. Video Funktion Technische Daten auf Systemplatine integriert Controller: Intel HD-Grafikkarte 4600 Discreet AMD MARS-XTX Datenbus PCI-E Gen3 x8 Unterstützung für externe Anzeigen •...
  • Seite 69 Funktionen Technische Daten Netzwerkadapter ein RJ-45-Anschluss Vier USB 3.0-Anschlüsse Speicherkartenleser Unterstützung von bis zu SD4.0 Micro uSIM (Subscriber Identity Module)-Karte Docking-Port Tabelle 22. Kontaktlose Smart Card Funktion Technische Daten Unterstützte Smart Cards/Technologien BTO mit USH Tabelle 23. Anzeige Funktion Technische Daten HD mit reflexionsarmer Beschichtung Abmessungen: Höhe...
  • Seite 70 Funktion Technische Daten Y-Achse 45,00 mm Tabelle 26. Akku Funktion Technische Daten 6-Zellen-Lithium-Ionen-Akku (65 Wh) 9-Zellen-Lithium-Ionen-Akku (97 Wh) Abmessungen: Tiefe 48,08 mm (1,89 Zoll) 71,79 mm (2,83 Zoll) Höhe 20,00 mm (0,79 Zoll) 20,00 mm (0,79 Zoll) Breite 208,00 mm (8,19 Zoll) 214,00 mm (8,43 Zoll) Gewicht 345,00 g (0,76 lb)
  • Seite 71 Funktion Technische Daten Gewicht 2,36 kg (5,21 lb) Tabelle 29. Umgebungsbedingungen Funktion Technische Daten Temperatur: Betrieb 0 °C bis 35 °C (32 °F bis 95 °F) Bei Lagerung –40 °C bis 65 °C (–40 °F bis 149 °F) Relative Luftfeuchtigkeit (max.): Betrieb 10 % bis 90 % (nicht kondensierend) Bei Lagerung...

  • Seite 73: Kontaktaufnahme Mit Dell

    Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: Besuchen Sie dell.com/support.
