Inhaltszusammenfassung für Sharp XV-Z100

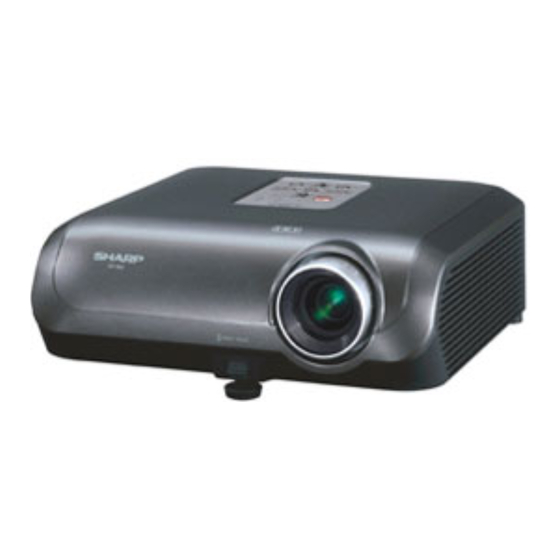

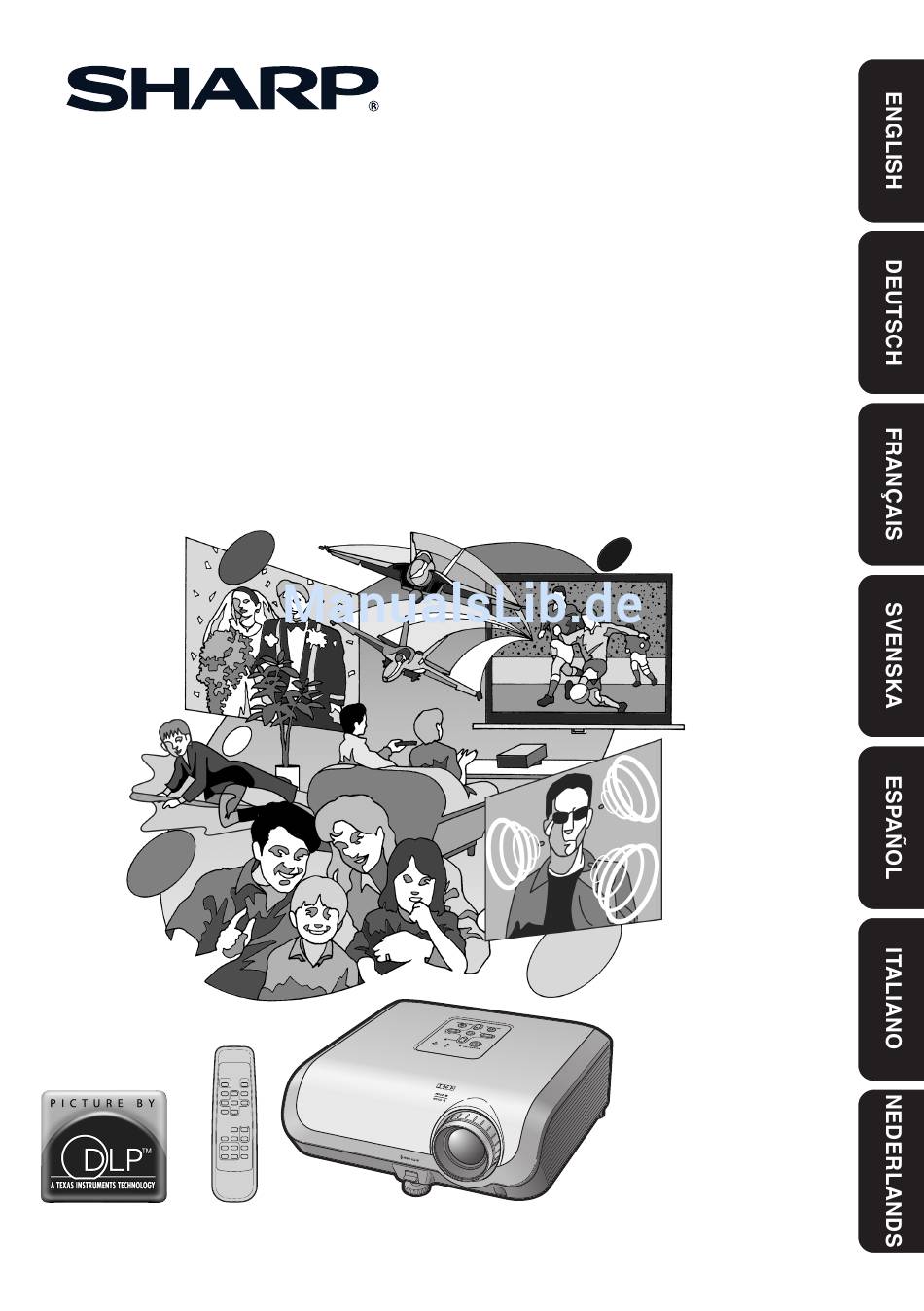

- Seite 1 XV-Z100 PROJECTOR OPERATION MANUAL PROJEKTOR BEDIENUNGSANLEITUNG PROJECTEUR MODE D’EMPLOI PROJEKTOR BRUKSANVISNING PROYECTOR MANUAL DE MANEJO PROIETTORE MANUALE DI ISTRUZIONI PROJECTOR GEBRUIKSAANWIJZING...
-
Seite 2: Einführung
Bitte lesen Sie diese Bedienungsanleitung vor der Verwendung des Projektors sorgfältig durch. Einführung WICHTIG • Um bei Verlust oder Diebstahl dieses Modell-Nr.: XV-Z100 Projektors eine Meldung zu vereinfachen, sollten Sie die auf der Unterseite des Projektors angebrachte Seriennummer Serien-Nr.: aufschreiben und sorgfältig aufbewahren. -
Seite 3: Entsorgung Des Gerätes
Vorsichtsmaßnahmen beim Austauschen der Lampe Siehe den Abschnitt „Austauschenen der Lampe“ auf Seite 50. Dieser SHARP-Projektor verfügt über ein DMD-Display. Dieses hochentwickelte Display umfasst 409.920 Pixel (Mikrospiegel). Wie bei anderen komplexen technischen Geräten wie Breitband-Fernsehbildschirmen, Videosystemen und Videokameras gelten für derartige Produkte bestimmte Fertigungstoleranzen. -
Seite 4: Hinweise Zur Verwendung Des Benutzerhandbuchs
Hinweise zur Verwendung des Benutzerhandbuchs I Die technischen Daten können je nach Modell leicht voneinander abweichen. Sie können aber alle Modelle auf gleiche Weise anschließen und bedienen. • Die Abbildungen und Bildschirmanzeigen in diesem Handbuch sind teilweise vereinfacht dargestellt und können daher von den tatsächlich vorhandenen abweichen. Verwenden des Menübildschirms ENTER-Taste Einstellungstasten (P/R/O/Q) -
Seite 5: Inhaltsverzeichnis
Inhalt Vorbereitung Einführung Einstellung Hinweise zur Verwendung des Einrichten des Projektors ....18 Benutzerhandbuchs ......3 Einrichten des Projektors ....18 Standardaufstellung (Vorwärtsprojektion) ... 18 Inhalt ............ 4 Einrichtung für Deckenmontage ..18 WICHTIGE SICHERHEITSHINWEISE ..6 Projektionsmodus (PRJ.-Mod.) ... 19 Zubehör .......... - Seite 6 Referenz Anhang Pinbelegung ........53 RS-232C Technische Daten und Wartung ..........47 Befehlseinstellungen ......54 Wartungsanzeigen ......48 Kompatibilitätstabelle für Computer .. 55 Hinweise zur Lampe ......50 Fehlerbehebung ......... 56 Lampe ..........50 Spezifikationen ........58 Warnhinweise zur Lampe ....50 Abmessungen ........
-
Seite 7: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE ACHTUNG: Vor der ersten Inbetriebnahme dieses Gerätes sollten Sie diese Bedienungsanleitung durchlesen und für die Bezugnahme gut aufbewahren. Elektrische Energie kann viele nützliche Funktionen ausführen. Dieses Gerät wurde so konstruiert, dass es die Sicherheit von Personen gewährleistet. FALSCHE VERWENDUNG KANN ZU ELEKTRISCHEN SCHLÄGEN ODER ZU EINEM BRAND FÜHREN. - Seite 8 13. Schutz des Netzkabels b. Wenn Flüssigkeit in das Gerät eingedrungen ist oder Gegenstände hineingefallen sind. Netzkabel sollten nicht c. Wenn das Gerät mit Regen oder Wasser in Durchgangsbereich von Personen verlegt Kontakt gekommen ist. werden oder an Orten, an denen d.
-
Seite 9: Setzen Sie Den Projektor Keiner Direkten
Setzen Sie den Projektor keinen starken Stößen eine optimale Bildqualität aufrecht zu erhalten, und/oder Vibrationen aus. empfiehlt SHARP, den Projektor keiner I Schützen Sie das Objektiv, und achten Sie Feuchtigkeit, keinem Staub und keinem darauf, die Linse nicht zu beschädigen. - Seite 10 I Beim Ausschalten des Projektors läuft der Verwenden des Projektors in anderen Ländern Lüfter eine Zeit lang weiter, um die I Die Netzspannung und die Steckerform kann Innentemperatur zu senken. Ziehen Sie nach je nach Land oder Region variieren. Wenn Sie dem Stoppen des Lüfters das Netzkabel ab.
-
Seite 11: Zubehör
Optionales Zubehör I Lampeneinheit AN-100LP I DIN-D-sub RS-232C-Adapter (5 o (15 cm)) AN-A1RS Hinweis • Je nach Region können einzelne optionale Zubehörteile möglicherweise nicht im Lieferumfang enthalten sein. Wenden Sie sich an einen autorisierten Sharp-Projektor-Händler oder Kundendienstbetrieb in Ihrer Nähe. -
Seite 12: Tastenbezeichnung Und Tastenfunktion
Tastenbezeichnung und Tastenfunktion Die in Z dargestellten Seitenzahlen beziehen sich auf die Abschnitte in diesem Benutzerhandbuch, in denen die jeweiligen Themen erläutert werden. Projektor Draufsicht Power- Lampen-Anzeige 28, 48 28, 48 Anzeige Temperatur-Warnanzeige STANDBY/ON- Taste Zum Ein- und Ausschalten des Lautstärketasten Projektors sowie (–O/Q+) -
Seite 13: Rückansicht
Tastenbezeichnung und Tastenfunktion (Fortsetzung) Die in Z dargestellten Seitenzahlen beziehen sich auf die Abschnitte in diesem Benutzerhandbuch, in denen die jeweiligen Themen erläutert werden. Rückansicht Belüftungsauslass Lautsprecher Belüftungseinlass Netzkabelanschluss Schließen Sie das Kensington Security mitgelieferte Netzkabel an. Standard-Buchse Hinterer Einstellfüß Verwenden der Kensington-Sperre •... - Seite 14 Die in Z dargestellten Seitenzahlen beziehen sich auf die Abschnitte in diesem Benutzerhandbuch, in denen die jeweiligen Themen erläutert werden. STANDBY-Taste ON-Taste Zum Einstellen des Zum Einschalten. Projektors auf Standby-Modus. MENU/HELP-Taste Zum Aufrufen von KEYSTONE-Taste Anpassungs- und Zum Einschalten des Einstellungsbildschirmen Trapezentzerrung- sowie der Hilfe.
-
Seite 15: Einlegen Der Batterien
Tastenbezeichnung und Tastenfunktion (Fortsetzung) Einlegen der Batterien Drücken Sie die Markierung P am Deckel und schieben Sie ihn in Pfeilrichtung. Legen Sie die Batterien ein. • Setzen Sie die Batterien mit richtiger Polung entsprechend den Markierungen m und n im Batteriefach ein. Bringen Sie den Deckel an und schieben Sie ihn bis zum hörbaren Einrasten. -
Seite 16: Reichweite
Reichweite Fernbedienungssensor Die Reichweite der Fer nbedienung zur Steuerung des Projektors entspricht den Angaben in der Darstellung. Hinweis • Das Signal der Fernbedienung wird zur vereinfachten Verwendung von Hindernissen reflektiert. Die effektive Reichweite des Signals 30° hängt jedoch vom Material der Hindernisse ab. Verwendung der Fernbedienung •... -
Seite 17: Kurzanleitung
Kurzanleitung Dieser Abschnitt beschreibt den grundlegenden Betrieb (Projektor mit Videogerät verbunden). Einzelheiten finden Sie auf den unter jedem Schritt angegebenen Seiten. Einstellung und Projektion In diesem Abschnitt wird das Anschließen des Projektors und des Videogeräts anhand eines Beispiels erläutert. STANDBY/ON- STANDBY-Taste Taste INPUT-Tasten... -
Seite 18: Passen Sie Fokussierung, Bildgröße Und Projektorwinkel An
4. Schalten Sie das Videogerät ein und starten die Wiedergabe 5. Wählen Sie den Eingangsmodus Wählen Sie mit der INPUT-Taste am Projektor oder der D INPUT 3-Taste auf der Fernbedienung „EINGANG 3“. Auf der Bildschirmanzeige Am Projektor Fernbedienung EINGANG 3 •... -
Seite 19: Einrichten Des Projektors
Einrichtung für Deckenmontage I Wir empfehlen, optionale Deckenmontagehalterung für diese Anbringung zu verwenden. Vor der Montage des Projektors wenden Sie sich an Ihren autorisierten Sharp- Projektor-Händler oder Kundendienstbetrieb in Ihrer Nähe Beschaffung Deckenmontagehalterung (separat erhältlich). • Deckenmontagehalterung AN-60KT, ihre Verlängerungsröhren AN-TK201 und AN- TK202. -
Seite 20: Anzeige Von Projektionsbildgröße Und Projektionsabstand
Projektionsmodus (PRJ. -Mod.) Der Projektor kann einen der 4 Projektionsmodi wie in der Zeichnung unten dargestellt verwenden. Wählen Sie den Modus, der für die verwendete Projektionseinstellung am besten geeignet ist. (Sie können den PRJ-Modus im Menü „Bildwand“ einstellen. Siehe Seite 43.) I Tischmontiert, Frontprojektion I Deckenmontiert, Frontprojektion Menüeintrag ©... -
Seite 21: Bildschirmgröße Und Projektionsabstand
Einrichten des Projektors (Fortsetzung) Bildschirmgröße und Projektionsabstand Bei Verwendung eines Breitbilds (16:9) und Projektion eines 16:9-Bildes Bild (Bildschirm)-Größe Projektionsabstand [L] Abstand von der Linsenmitte zum Diag. [ χ ] unteren Rand des Bildes [H] Breite Höhe Minimum [L1] Maximum [L2] 300 (762 cm) 261 (664 cm) 147 (374 cm) - Seite 22 Bei Verwendung eines normalen Bildschirms (4:3) und Projektion eines 16:9-Bildes Bild (Bildschirm)-Größe Projektionsabstand [L] Abstand von der Linsenmitte zum Diag. [ χ ] Breite Höhe Minimum [L1] Maximum [L2] unteren Rand des Bildes [H] 300 (762 cm) 240 (610 cm) 180 (457 cm) 32 0 (9,8 m) 37 0 (11,3 m)
-
Seite 23: Muster Für Verbindungskabel
Stereobuchse an RCA-Audiokabel (im Handel erhältlich) RCA-Adapterstecker (im Handel erhältlich) Audio oder Oder direkt an AUDIO (INPUT 3, 4) anschließen. RGB-Kabel (im Handel erhältlich) INPUT1, 2 Computer RGB- Video Stereo-Audio-Kabel (3,5 mm) AUDIO INPUT (im Handel erhältlich oder Sharp Art.-Nr. Computer- QCNWGA038WJPZ) Audio... -
Seite 24: Verbindung Mit Videogeräten
Verbindung mit Videogeräten Bevor Sie die Anschlüsse vornehmen, ziehen Sie den Netzstecker, und schalten Sie alle anzuschließenden Geräte aus. Wenn Sie alle Anschlüsse vorgenommen haben, schalten Sie den Projektor zuerst und anschließend die weiteren Geräte ein. Der Projektor ist mit Eingangsanschlüssen ausgestattet, die Component-, S-Video- und Video- Signale unterstützen. - Seite 25 Verbindung mit Videogeräten (Fortsetzung) Beim Anschließen an Geräte mit S-Video-Ausgang (INPUT3) DVD usw. Zum S-Video-Ausgang Zum Audio- Zum AUDIO Ausgang Zum INPUT3- (INPUT3, 4)- Anschluss Anschluss S-Video-Kabel RCA-Audio-Kabel* (im Handel erhältlich) (im Handel erhältlich) *Verwenden Sie das Kabel, wenn Sie den Ton vom Projektorlautsprecher hören wollen.
-
Seite 26: Verbindung Mit Einem Computer
• Je nach dem verwendeten Computer wird möglicherweise kein Bild projiziert, wenn der externe Ausgangs-Port des Computers nicht eingeschaltet ist. (Z.B. Drücken Sie die Tasten „Fn“ und „F5“ gleichzeitig bei Verwendung eines SHARP-Notebooks). Zur Aktivierung des externen Ausgangs-Ports Ihres Computers siehe spezifische Anweisungen in der Bedienungsanleitung des... -
Seite 27: Anschließen An Einen Monitor Mit Rgb-Eingangsanschluss
Anschließen an einen Monitor mit RGB-Eingangsanschluss Sie können Computerbilder sowohl auf dem Projektor als auch einem separaten Monitor sehen, indem Sie zwei Sätze von RGB-Kabeln verwenden. Computer Monitor Zum INPUT1- Zum OUTPUT Anschluss (INPUT 1, 2)- Zum RGB-Eingangs- Anschluss anschluss Zum RGB-Ausgang RGB-Kabel (im Handel erhältlich) RGB-Kabel (im Handel erhältlich) -
Seite 28: Steuerung Des Projektors Über Einen Computer
Steuerung des Projektors über einen Computer Wenn der RS-232C-Anschluss mit dem Projektor über einen DIN-D-sub RS-232C-Adaptor (optionale Zubehör: AN-A1RS) und ein RS-232C serielles Steuerkabel (Cross-Kabel, im Handel erhältlich) verbunden ist, kann der Computer zur Steuerung des Projektors und Prüfung des Projektorzustands verwendet werden. -
Seite 29: Ein- Und Ausschalten Des Projektors
Ein- und Ausschalten des Projektors Mitgelie- fertes Netzkabel Anschließen des Netzkabels Zubehör Stecken Sie das mitgelieferte Netzkabel in die Netzbuchse hinten am Projektor ein. Netzkabelanschluss Info • Werkseitig wird die Sprache auf Englisch Einschalten des Projektors eingestellt. Wenn Sie die Sprache für die Bildschirmanzeige ändern möchten, gehen Sie Beachten Sie, dass die Verbindungen zu externen gemäß... -
Seite 30: Ausschalten Des Projektors (Aktivierung Des Standby-Modus)
STANDBY-Taste Ausschalten Projektors (Aktivierung des Standby-Modus) Drücken Sie die SSTANDBY/ON-Taste auf dem Projektor oder die eSTANDBY-Taste auf der Fernbedienung. Drücken Sie die Taste erneut, wenn die Bestätigungsmeldung angezeigt wird, um den Projektor in den Standby-Modus zu schalten. Bildschirmanzeige (Bestätigungsmeldung) Ziehen Sie nach dem Stoppen des Lüfters das Netzkabel vom Projektor ab. -
Seite 31: Bildprojektion
Bildprojektion Umschalten des Eingangsmodus Wählen Sie den Eingangsmodus für das angeschlossene Gerät aus. Drücken Sie auf der Fernbedienung die Tasten CINPUT 1, CINPUT 2, DINPUT 3 oder EINPUT 4, um den Eingangsmodus auszuwählen. • Wenn Sie INPUT (P/R) am Projektor betätigen, ändert sich der Eingangsmodus in folgender Reihenfolge: EINGANG1 EINGANG2... -
Seite 32: Anpassen Der Höhe
3 Anpassen der Höhe Die Höhe des Projektors kann mithilfe der Einstellfüße an der Vorder- und Hinterseite des Projektors angepasst werden. Wenn die Leinwand über dem Projektor aufgestellt ist, können Sie die Höhe des Projektionsbilds durch Einstellung des Projektors anpassen. HEIGHT ADJUST-Hebel Heben Sie den Projektor an, um... -
Seite 33: Anpassen Der Lautstärke
Bildprojektion (Fortsetzung) Anpassen der Lautstärke Drücken Sie K/L an der Fernbedienung oder –O/Q+ am Projektor, um die Lautstärke einzustellen. AV MUTE-Taste Hinweis • Drücken Sie K/–O, um die Lautstärke zu verringern. • Drücken Sie L/Q+, um die Lautstärke zu erhöhen. Lautstärketasten •... -
Seite 34: Korrektur Der Trapezverzerrung
KEYSTONE-Taste Korrektur der Trapezverzerrung Wenn das Bild entweder von oben oder von unten seitlich projiziert wird, ist das Bild trapezförmig verschoben. Die Funktion Korrektur dieser Einstellungstasten trapezförmigen Verschiebung wird als (P/R/O/Q) Schrägprojektionskorrektur bezeichnet. RETURN-Taste Hinweis • Die Trapezkorrektur kann bis zu einem Winkel von etwa ±13 Grad justiert werden, und die Leinwand kann auf einen Winkel von etwa ±13 Grad gestellt werden (wenn der Größe- ändern-Modus auf „STRECKEN“... -
Seite 35: Größenänderungs-Modus
Bildprojektion (Fortsetzung) Größenänderungs-Modus Mit dieser Funktion können Sie den Größenänderungs-Modus benutzerdefiniert anpassen, um das Eingangsbild zu optimieren. Je nach dem Eingangssignal sind für das Bild die Optionen „STRECKEN“, „SEITENBALKEN“ und „KINO-ZOOM“ verfügbar. Drücken Sie HRESIZE. • Hinweise zur Einstellung über den Menübildschirm RESIZE-Taste finden Sie auf Seite 43. - Seite 36 Computer STRECKEN SEITENBALKEN SVGA (800 K 600) XGA (1024 K 768) 4:3-Seitenverhältnis 854 K 480 640 K 480 SXGA (1280 K 960) SXGA L (1400 K 1050) SXGA (1280 K 1024) 854 K 480 640 K 480 Weitere Seitenverhältnisse 1280 K 720 854 K 480 Ausgabebild Eingangssignal...
-
Seite 37: Bedienung Mit Der Fernbedienung
Bedienung mit der Fernbedienung Einfrieren von bewegten Bildern Drücken Sie NFREEZE. • Das projizierte Bild wird „eingefroren“. Drücken nochmals N FREEZE, um zum bewegten Bild des aktuell angeschlossenen FREEZE-Taste Geräts zurückzukehren. PICTURE MODE- Taste Auswählen des Bildmodus Sie können den bestgeeigneten AUTO SYNC- Bildmodus für das projizierte Bild Taste... -
Seite 38: Menüeinträge
Menüeinträge Nachstehend finden Sie die Elemente, die am Projektor eingestellt werden können. Hauptmenü Untermenü Menü „Bild“ Bild Standard Bildmodus Natürlich Seite 41 Seite 41 INPUT 1 (Component)/INPUT 2 Dynamisch Kino1 (Component)/INPUT 3/INPUT 4 Kino2 Bild Bildwand Option Hilfe Kontrast Bildmodus Standard Helligk. -
Seite 39: Die Einträge, Die Sich Mit Dem Menü "Hilfe" Einstellen Lassen
Menüeinträge (Fortsetzung) „Projektionseinstellung (Option)“ Menü Hauptmenü Untermenü Bild Bildwand Option Hilfe Option Auto-Suche [Ein/Aus] Seite 44 Seite 44 Auto-Suche Auto-Sync. Auto-Sync. [Ein/Aus] Automatisch aus Seite 44 Systemsound Lautsprecher Automatisch aus [Ein/Aus] RS-232C 9600 bps Seite 44 Lüfter-Mod. Normal Systemsound [Ein/Aus] Seite 45 Lamp.-T.(Leben.) Std. -
Seite 40: Verwenden Des Menübildschirms
Verwenden des Menübildschirms ENTER-Taste Einstellungstasten (P/R/O/Q) MENU/HELP-Taste Einstellungstasten (P/R/O/Q) MENU/HELP- Taste ENTER-Taste RETURN-Taste • Drücken Sie lRETURN zum Zurückschalten zum vorherigen Bild, wenn das Menü gezeigt wird. Menüauswahl (Anpassungen) Beispiel: Anpassen von „Helligk.“. • Der Vorgang kann auch mit den Tasten am Projektor ausgeführt werden. Drücken Sie BMENU. -
Seite 41: Zum Einstellen Des Projizierten Bildes Beim Betrachten
Verwenden des Menübildschirms (Fortsetzung) Drücken Sie P oder R und wählen Bild Bildwand Option Hilfe Sie „Helligk.“ zum Einstellen. Bildmodus Standard • Der ausgewählte Eintrag wird Kontrast Helligk. hervorgehoben. Farbe Tönung Schärfe Farb Temp 7 5 0 0 Weiß-Betonung Progressiv 3DProgressiv Lampeneinstellung Hell... -
Seite 42: Bildanpassung (Menü „Bild")
Bildanpassung (Menü „Bild“) 4. Passen Sie das projizierte Bild Menübetrieb n Seite 39 mit der Setup-Anleitung an. Q Beispiel: Bildschirmmenü „Bild“ im Q Beispiel: Bildschirmmenü „Bild“ im 1. Stellen Sie den Projektor INPUT 3 (RGB)-Modus INPUT 1 (RGB)-Modus gegenüber einer Wand oder einer Leinwand auf. -
Seite 43: Anpassen Des Bildes
Bildanpassung (Menü „Bild“) (Fortsetzung) Menübetrieb n Seite 39 4 Progressiv 2 Anpassen des Bildes O-Taste Q-Taste Anpassungselemente Verfügbare Beschreibung Elemente Zum Verringern des Zum Erhöhen des Kontrast Kontrasts. Kontrasts. Nützlich zur Darstellung schnell bewegter Bilder 2D Progressiv wie Sportaufnahmen. Helligk. Zum Verringern der Zum Erhöhen der Helligkeit. -
Seite 44: Anpassen Des Projizierten Bildes (Menü „Bildwand")
4 Auswählen des Größenänderungs-Modus Hintergrundbilds Verfügbare Beschreibung Hinweis Elemente Logo Sharp-Logobildschirm • Einzelheiten zum Größenänderungs-Modus finden Sie auf den Seiten 34 und 35. Blau Blauer Bildschirm • Sie können den Größenänderungs-Modus Kein — auch mit der H RESIZE-Taste auf der Fernbedienung auswählen. -
Seite 45: Anpassen Der Projektorfunktion (Menü „Option")
Anpassen der Projektorfunktion (Menü „Option“) Menübetrieb n Seite 39 Bild Bildwand Option Hilfe Auto-Suche Auto-Sync. Automatisch aus Systemsound Lautsprecher RS-232C 9600 bps Lüfter-Mod. Normal Lamp.-T.(Leben.) Std. 100% WÄ./EINS. 1 Autom. Suchfunktion 3 Autom. Abschaltfunktion Diese Funktion erkennt automatisch den geeigneten Eingangsmodus für Verfügbare... -
Seite 46: Einstellen Des Bestätigungstons (Systemsound)
Menübetrieb n Seite 39 4 Einstellen des 7 Lüfter-Modus-Einstellung Bestätigungstons Diese Funktion ändert die (Systemsound) Gebläsedrehgeschwindigkeit. Verfügbare Verfügbare Beschreibung Beschreibung Elemente Elemente Normal Geeignet für normale Umgebungen. Wenn Sie zum Ausführen eines Bedienvorgangs Hoch Wählen Sie diesen Punkt bei eine Taste betätigen, wird ein Bestätigungston Verwendung des Projektors in ausgegeben. -
Seite 47: Fehlerbehebung Über Das Menü „Hilfe
Fehlerbehebung über das Menü „Hilfe“ Diese Funktion unterstützt Sie bei der Behebung von Problemen. Einstellungstasten (P/R/O/Q) Verwenden der Funktionen des Menüs „Hilfe“ MENU/HELP- Taste ENTER-Taste Beispiel: Wenn das Bild eine grüne Tönung hat Wenn das Bild eine grüne Tönung bei INPUT 1 (Component)/INPUT 2 (Component) hat. -
Seite 48: Wartung
Wartung Reinigen des Projektors Reinigen der Linse I Stellen Sie vor der Reinigung des Projektors I Verwenden Sie zur Reinigung der Linse ein sicher, dass der Netzstecker abgezogen ist. handelsübliches Gebläse oder I Das Gehäuse sowie das Bedienfeld bestehen Linsenreinigungstuch (für Glaser und aus Kunststoff. -
Seite 49: Wartungsanzeigen
Wartungsanzeigen I Die Warnanzeigen (Power-Anzeige, Lampen-Anzeige und Temperatur-Warnanzeige) auf dem Projektor weisen auf Funktionsstörungen hin. I Wenn eine Funktionsstörung auftritt, beginnt die Temperatur-Warnanzeige oder die Lampen- Anzeige zu leuchten, und der Projektor wechselt in den Standby-Modus. Führen Sie die folgenden Schritte aus, nachdem der Projektor in den Standby-Modus gewechselt ist. - Seite 50 Projektor weiterhin blinkt, wenden Grün eingeschaltet Sie sich an einen blinkend ist. autorisierten Sharp- (Kühlen) Projektor-Händler oder Kundendienstbetrieb in Ihrer Nähe. Info • Wenn die Temperatur-Warnanzeige aufleuchtet und der Projektor in den Standby-Modus wechselt, befolgen Sie die oben genannten Lösungsvorschläge, und warten Sie ab, bis der Projektor vollständig abgekühlt ist.
-
Seite 51: Hinweise Zur Lampe
I Wenn das Lampenglas bricht, können Glaspartikel in das Innere des Projektors gelangen. Wenden Sie sich in diesem Fall an einen autorisierten Sharp-Projektor-Händler oder Kundendienstbetrieb in Ihrer Nähe, um die beschädigte Lampe entfernen zu lassen und den sicheren Betrieb zu gewährleisten. -
Seite 52: Entfernen Und Installieren Der Lampeneinheit
Entfernen und Installieren der Lampeneinheit Warnung! Lampeneinheit Optionales AN-100LP Zubehör • Nehmen Sie die Lampeneinheit nicht direkt nach der Verwendung des Projektors heraus. Sie könnten sich ändernfalls an der heißen Lampe verbrennen. Info • Fassen Sie die Lampe beim Ausbauen stets STANDBY/ON-Taste am Griff. -
Seite 53: Nehmen Sie Die Lampeneinheit
Hinweise zur Lampe (Fortsetzung) Nehmen Sie die Lampeneinheit Griff heraus. • Lösen Sie die Befestigungsschrauben von der Lampeneinheit. Fassen Sie die Lampeneinheit am Griff, und ziehen Sie sie in Pfeilrichtung. Halten Sie die Lampeneinheit dabei stets waagerecht, und neigen Sie sie nicht. Setzen Sie die neue Lampeneinheit ein. -
Seite 54: Pinbelegung
Pinbelegung COMPUTER-RGB/COMPONENT INPUT1, 2 und COMPUTER-RGB/COMPONENT OUTPUT Anschlüsse: 15-Pin Mini D-Sub-Buchse COMPUTER-RGB-Eingang/Ausgang Component-Eingang/Ausgang Videoeingang (rot) PR (CR) Videoeingang (grün/Sync auf grün) Videoeingang (blau) PB (CB) Nicht angeschlossen Nicht angeschlossen Nicht angeschlossen Nicht angeschlossen Erde (rot) Erde (PR) Erde (grün/Sync auf grün) Erde (Y) Erde (blau) Erde (PB) -
Seite 55: Rs-232C Technische Daten Und Befehlseinstellungen
RS-232C Technische Daten und Befehlseinstellungen Computersteuerung Ein Computer kann zur Steuerung des Projektors durch Anschließen eines RS-232C seriellen Steuerkabels (Cross-kabel, separat erhältlich) am Projektor verwendet werden. (Siehe Seite 27 zum Anschluss.) Kommunikationsbedingungen Richten Sie den seriellen Port des Computers entsprechend der Tabelle ein. Signalformat: Entspricht der RS-232C-Norm. -
Seite 56: Kompatibilitätstabelle Für Computer
Kompatibilitätstabelle für Computer Computer • Multisignal-Unterstutzung • Kompatibel mit den unten aufgeführten Horizontale Frequenz: 15 - 70 kHz, Signalen bei intelligenter Komprimierung Vertikale Frequenz: 45 - 85 Hz, SVGA, XGA, SXGA, SXGA+ Pixeluhr: 12 - 108 MHz • Intelligente Kompression und Expansion Synchronisationssignal: Kompatibel mit TTL-Stufe System-Größenanpassungstechnologie •... -
Seite 57: Fehlerbehebung
Fehlerbehebung Problem Prüfen Seite • Das Netzkabel des Projektors ist nicht mit einer Steckdose verbunden. • Die angeschlossenen externen Geräte sind ausgeschaltet. – • Es ist nicht der richtige Eingangsmodus ausgewählt. • Die Verbindungskabel sind nicht ordnungsgemäß an den Projektor angeschlossen. 23–27 •... - Seite 58 Problem Prüfen Seite • Ändern Sie die Einstellung für den Signaltyp. Das Bild ist bei der Wiedergabe über Eingang Wählen Sie „Die Farbe ist schwach oder schlecht.“ im Menü „Hilfe“, INPUT 1 (COMPONENT)/ und wählen Sie dann einen Eingangssignaltyp. INPUT 2 (COMPONENT) grünstichig.
-
Seite 59: Spezifikationen
Netzkabel für Australien, Neuseeland und Ozeanien, 3 RCA an D-sub 15-polig Adapter, 21-Pin RCA Konvertierungsadapter, Video-Kabel, Bedienungsanleitung Bedingt durch fortlaufende technische Verbesserungen behält sich SHARP das Recht vor, das Design und die Spezifikationen ohne vorherige Ankündigung ändern zu können. Die angegebenen Leistungswerte stellen die Nennwerte einer in Serienherstellung produzierten Einheit dar. -
Seite 60: Abmessungen
Abmessungen Einheiten: Zoll (mm) ø9 (69,2) (80) (77,5) (315) (33,8) (46,2) (65,5) (75) -
Seite 61: Index
Index AUDIO INPUT-Anschluss ....23, 24, 25 Lautstärketasten ..........32 AUDIO OUTPUT-Anschluss ......26 Lüfter-Modus ..........45 Austauschen der Lampe ....... 50, 51 MENU/HELP-Taste ......... 39, 46 Auto Sync (Auto Sync-Anpassung) ..36, 38, 44 Mitgeliefertes Zubehör ........10 AUTO SYNC-Taste ........36 Automatische aus ......... - Seite 62 SHARP CORPORATION Printed in China Gedruckt in China Imprimé en Chine Triykt i Kina Impreso en China Stampato in Cina Gedrukt in China TINS-C079WJZZ 05P09-CH-NG...
