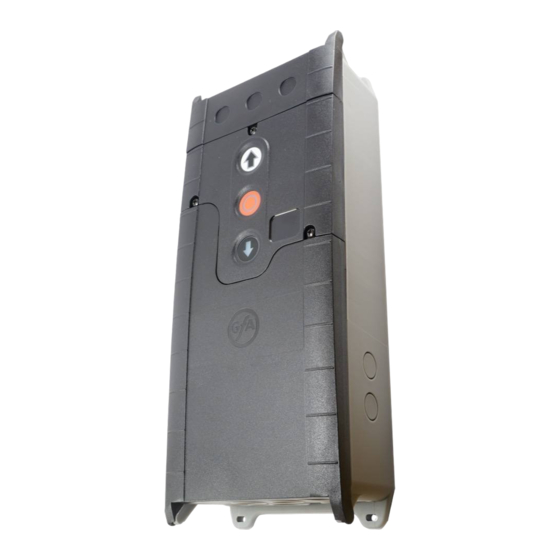

- Seite 1 Montageanleitung Torsteuerung TS 971 Automatik-Steuerung mit Funk Ausführung: 51171518 -de- Stand: h / 03.2017 0 0 0 0 0 0 0 0 0 0 0 5 1 1 7 1 5 1 8 XXXXX...
- Seite 2 GfA ELEKTROMATEN GmbH & Co. KG Wiesenstraße 81 • 40549 Düsseldorf www.gfa-elektromaten.de info@gfa-elektromaten.de...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Sicherheitshinweise ..................6 Technische Daten ......................7 Mechanische Montage ....................8 Elektrische Montage ....................... 9 Anschlussübersicht Verbindungsleitung ................10 Endschalterbelegung schraubbare Ausführung bis Baujahr 1997 ........11 Endschalterbelegung einzelne Endschalter ..............11 ... - Seite 4 Erweiterte Torfunktionen ....................32 Wartungszykluszähler ..................... 33 Auslesen des Infospeichers .................... 34 Löschen aller Einstellungen / Auslesen GfA-Stick ............34 Auslesen der Information des WSD-Tormoduls .............. 35 Sicherheitseinrichtungen ....................36 X2: Eingang Torsicherheitsschalter-Funktion ..............36 ...
- Seite 5 X20 / X21: Potenzialfreie Relaiskontakte ................ 54 Kraftüberwachung (nur DES) ..................54 Laufzeitüberwachung (nur NES) ..................55 UBS-System ........................56 Anschluss UBS ....................... 56 Reversierzeitänderung ....................56 Wartungszykluszähler ..................... 57 Kurzschluss-/Überlastanzeige ..................57 ...
-
Seite 6: Allgemeine Sicherheitshinweise
1 Allgemeine Sicherheitshinweise Bestimmungsgemäße Verwendung Die Torsteuerung ist für ein kraftbetätigtes Tor mit Antrieb (NES/DES Endschaltersystem GfA) bestimmt. Die Betriebssicherheit ist nur bei bestimmungsgemäßer Anwendung gewährleistet. Der Antrieb ist vor Regen, Feuchtigkeit und aggressiven Umgebungsbedingungen zu schützen. Keine Haftung bei Schäden durch andere Anwendungen und Nichtbeachtung der Anleitung. -
Seite 7: Technische Daten
/ induktiv 24 V DC, 0,4 A Leistungsaufnahme Steuerung Betrieb: -10..+50 Temperaturbereich °C Lagerung: +0..+50 bis 93 %, Luftfeuchtigkeit nicht kondensierend Schutzart Gehäuse IP54 NES (Nockenendschalter) Kompatible GfA - Endschalter DES (Digitaler Endschalter) Integrierte Funkempfänger WSD (Wireless Safety Device) Funkhandsender... -
Seite 8: Mechanische Montage
3 Mechanische Montage Montage Steuerung ! Nur in Innenräumen verwenden Befestigung nur auf schwingungsfreien und ebenen Untergründen Nur senkrechte Einbaulage zulässig Das Tor muss vom Montageort einsehbar sein Voraussetzungen Die zulässigen Belastungen von Wänden, Befestigungen, Verbindungs- und Übertragungselementen dürfen nicht überschritten werden. -
Seite 9: Elektrische Montage
4 Elektrische Montage Warnung - Lebensgefahr durch elektrischen Strom ! Leitungen spannungsfrei schalten und auf Spannungsfreiheit prüfen Gültige Vorschriften und Normen beachten Elektrischen Anschluss fachgerecht durchführen Geeignetes Werkzeug verwenden Bauseitige Vorsicherung und Netztrenneinrichtung! Bei Frequenzumrichter-Antrieben nur allstromsensitive Fehlerstromschutzschalter Typ B verwenden ... -
Seite 10: Anschlussübersicht Verbindungsleitung
Anschlussübersicht Verbindungsleitung Ⓐ Ⓑ Ⓒ Ⓓ DES → X12 DES MOT → Ader Beschreibung: Ader Beschreibung: ① 5/ws ① Sicherheitskette +24 V ① Phase W ② 6/br ② Kanal B (RS485) ② Phase V ③ 7/gn ③ Ground ③ Phase U ④... -
Seite 11: Endschalterbelegung Schraubbare Ausführung Bis Baujahr 1997
Endschalterbelegung schraubbare Ausführung bis Baujahr 1997 4 (N) Thermokontakt X12 Endschalterplatine Gleichrichter Not-AUF Endschalter Motor Not-ZU Endschalter Nothandbetätigung AUF Endschalter Verbindungsleitung ZU Endschalter Federkraftbremse Zusatz Endschalter Zusatz Endschalter Endschalterbelegung einzelne Endschalter Klemmenkasten AUF Endschalter Thermokontakt ZU Endschalter Motor Zusatz Endschalter Nothandbetätigung Zusatz Endschalter Verbindungsleitung... -
Seite 12: Durchführung Der Elektrischen Montage
Durchführung der elektrischen Montage ▶ Abdeckungen demontieren. ▶ Kabeldurchführung ① oder ② öffnen. ▶ Verbindungsleitung in geöffnete Kabeldurchführung ① (von unten) oder ② (von oben) stecken und verbinden. ▶ Kabelverschraubung anziehen. Beschädigung von Bauteilen vermeiden! Kabeldurchführung mit geeignetem Werkzeug öffnen... -
Seite 13: Netzanschluss
Netzanschluss 3~, N, PE 3~, PE 1~, N, PE, Sym. 1~, N, PE, Asym. 220 – 400 V 220 – 400 V 220 – 230 V 220 – 230 V 50 - 60 Hz 50 - 60 Hz 50 - 60 Hz 50 - 60 Hz L1 L2 L3 N PE L1 L2 L3... -
Seite 14: Übersicht Steuerung
Übersicht Steuerung DES/ F1 = 1,6A t Spannungsversorgung 24 V externe Geräte DES/ Steckplatz Endschalter DES oder NES Netzversorgung Feinsicherung 1,6 A träge Sicherheitsschaltleiste und Torsicherheitsschalter Steckplatz Motor Drehwahlschalter Not-AUS Befehlsgerät AUF-Taster Automatische Zeitschließung Ein/Aus STOPP-Taster Befehlsgerät Dreifachtaster extern ZU-Taster Einweg-/ Reflexions-Lichtschranke Antenne intern 434 MHz Zugtaster, externer Funkempfänger... -
Seite 15: Inbetriebnahme Der Steuerung
5 Inbetriebnahme der Steuerung ▶ Netzleitung einstecken / einschalten DES: Schnelleinstellung der Endlagen 1. Abtriebsdrehrichtung prüfen 2. Position Endlage AUF anfahren 3. Position Endlage AUF speichern 4. Position Endlage ZU anfahren 5. Position Endlage ZU speichern Hinweis! Die Schnelleinstellung ist beendet, Torbetriebsart „Totmann“ aktiv ... -
Seite 16: Nes: Schnelleinstellung Der Endlagen
Montageanleitung des Antriebs beachten! Nockenendschalter einstellen, siehe Montageanleitung Antrieb NES: Schnelleinstellung der Endlagen 1. Abtriebsdrehrichtung prüfen 2. Position Endlage AUF anfahren und Endschalter S3 AUF einstellen 3. Position 5 cm vor Endlage ZU anfahren und Vorendschalter S5 einstellen 4. Position Endlage ZU anfahren und Endschalter S4 ZU einstellen... -
Seite 17: Erweiterte Elektrische Installation
6 Erweiterte elektrische Installation Externe Versorgung X1 Not-AUS X3 Zeitschließung Ein/Aus X4 Externe Versorgung X1 Not-AUS X3 Zeitschließung Ein/Aus X4 A1 Externes Gerät A2 Befehlsgerät A3 Befehlsgerät Not-AUS Schlüsselschalter Externes Befehlsgerät X5 Externes Befehlsgerät X5 A4 Schlüsseltaster A6 Dreifachtaster Lichtschranke X6 Lichtschranke X6 1 2 3 4 5 1 2 3 4 5... -
Seite 18: Lichtgitter X6
Lichtgitter X6 Lichtgitter X6 24V* 24V* 1 2 3 4 5 24V* 24V* X20 Funktionsrelais Lichtgitter Lichtgitter X21 Funktionsrelais A25 Sender A27 Sender Test-Lichtgitter A26 Empfänger A28 Empfänger Funkempfänger X7 Zugtaster X7 Teilöffnung X8 Funkempfänger X7 Zugtaster X7 Teilöffnung X8 1 2 3 4 Ampel rot/grün X20 / X21 Magnetbremse X20 / X21... -
Seite 19: Anschluss Spiralkabel
Anschluss Spiralkabel Anschluss Spiralkabel Elektrische Sicherheitsschaltleiste Anschlussdose ST+ Spannungsversorgung Eingang Torsicherheitsschalter Eingang elektrische Sicherheitsschaltleiste Elektrische Sicherheitsschaltleiste Abschlusswiderstand 8k2 Steckplatz Torsteuerung Pneumatische Sicherheitsschaltleiste Anschlussdose ST+ Spannungsversorgung Eingang Torsicherheitsschalter Eingang pneumatische Sicherheitsschaltleiste Druckwellenschalter Abschlusswiderstand 1k2 Steckplatz Torsteuerung Optische Sicherheitsschaltleiste Anschlussdose ST+ Spannungsversorgung Eingang Torsicherheitsschalter SK/b Spannungsversorgung (braun) SK/b... -
Seite 20: Funksicherheitseinrichtung Wsd-Tormodul
Funksicherheitseinrichtung WSD-Tormodul Funksicherheitseinrichtung WSD-Tormodul (Wireless Safety Device) Öffnen ⑥ A23 WSD-Tormodul ST2 Steckplatz Verbindungleitung System 2 ① ⑦ Taster WSD-Tormodul Schalter Schaltleistenauswertung: ② Schalter „A“ System 1, „B“ System 2 Optisch (Umschaltposition oben „IR“) ③ Lithium-Batterie 9000 mAh Elektrisch (Umschaltposition unten) ④... -
Seite 21: Optische Sicherheitsschaltleiste Ose System 2 An Wsd-Tormodul
Optische Sicherheitsschaltleiste OSE System 2 an WSD-Tormodul Optische Sicherheitsschaltleiste OSE System 2 an WSD-Tormodul A23 WSD-Tormodul A24 Abschlussdose System 2 Torsicherheitsschalter an WSD-Tormodul Torsicherheitsschalter an WSD-Tormodul A24 Abschlussdose System 2 X1 / X2... -
Seite 22: Einlernen Des Wsd-Tormoduls
Einlernen des WSD-Tormoduls Einlernen des WSD-Tormoduls Batterie einlegen Netzleitung einstecken / einschalten Aktivieren Bsp. Kanal 8 Verfügbare Kanäle Einlernen WSD-Tormodul verbunden, rechter Punkt leuchtet Hinweis! Verwendung einer Sicherheitsschaltleiste nur über Programmierpunkt „0.1“, Torbetriebsart „.3“, „.4“ oder „.6“ möglich Abschluss erweiterte elektrische Montage Bei Bedarf Anschluss von weiteren elektrischen Geräten und/oder Sicherheitseinrichtungen. -
Seite 23: Programmierung Der Steuerung
7 Programmierung der Steuerung 1. Programmierung starten Hinweis! Erst nach Schnelleinstellung der Endlagen möglich! 2. Programmierpunkt auswählen und bestätigen 3.a) Funktionen einstellen und speichern 3.b) Positionen einstellen und speichern 4. Programmierung verlassen... -
Seite 24: Tabelle Programmierpunkte
8 Tabelle Programmierpunkte Torbetriebsarten Torbetriebsarten Torbetriebsart Totmann Totmann Selbsthaltung Totmann Selbsthaltung Selbsthaltung Selbsthaltung Selbsthaltung, Freigabe Totmann ZU über externes Befehlsgerät X5 Totmann Totmann mit aktiver Sicherheitsschaltleiste Abtriebsdrehrichtung Abtriebsdrehrichtung beibehalten Abtriebsdrehrichtung wechseln... -
Seite 25: Torpositionen
Torpositionen Torpositionen Grobkorrektur Endlage AUF (DES) Gewünschte Torposition anfahren und speichern Grobkorrektur Endlage ZU (DES) Gewünschte Torposition anfahren und speichern Feinkorrektur Endlage AUF (DES) ohne Torbewegung, [ + ] in AUF korrigieren [ – ] in ZU korrigieren Feinkorrektur Endlage ZU (DES) ohne Torbewegung, [ + ] in AUF korrigieren... -
Seite 26: Torfunktionen
Torfunktionen Torfunktionen Teil 1 Sicherheitseinrichtung Spiralkabel Funksicherheitseinrichtung WSD-Tormodul einlernen .2 bis 4.0: Manuelle Kanalwahl Bis 39 Tore: Keine Funkkanäle doppelt vergeben. Bei mehr als 39 Toren: Auf maximalen Abstand der Torsteuerungen mit gleichen Kanälen achten. Eingelernte Kanäle im Steuerungsgehäuse notieren. Wichtig für Servicearbeiten. -
Seite 27: Zeitschließung
Torfunktionen Teil 2 Zeitschließung 0 bis 240 Sekunden Erweiterte Lichtschrankenfunktion Abbruch der Zeitschließung und ZU-Befehl Fahrzeugerkennung Abbruch der Zeitschließung und ZU-Befehl, wenn Lichtschranke > 1,5 Sekunden betätigt Wiederauffahrt 0 = Aus 1 bis 10 Betätigungen der Sicherheitseinrichtung Zugtaster- oder Funksteuerung an X7 Impulstyp 1 Tor in Endlage AUF ZU-Befehl... - Seite 28 Torfunktionen Teil 3 Relaisfunktion an X20 Relaisfunktion an X21 Impulskontakt für 1 Sekunde Dauerkontakt Rotampel, Dauerlicht bei Torbewegung Endlage AUF 3 Sekunden blinkend Endlage ZU 3 Sekunden blinkend Rotampel, Dauerlicht bei Torbewegung Endlage AUF 3 Sekunden blinkend Endlage ZU Rotampel, Dauerlicht bei Torbewegung Endlage AUF 3 Sekunden Dauerlicht Endlage ZU...
- Seite 29 Torfunktionen Teil 4 Teilöffnungsfunktion Alle Befehlseingänge Eingang X7.2 und interner Funkempfänger Eingang X5.3 und AUF-Taster der Steuerung...
-
Seite 30: Sicherheitsfunktionen
Sicherheitsfunktionen Sicherheitsfunktionen Kraftüberwachung (DES) 0 = Aus von 2 % bis 10 % Überlast einstellbar Unterbrechung der Lichtschrankenfunktion (DES) (2x gleiche Referenzposition einlernen) Laufzeitüberwachung (NES) 0 = Aus 0 bis 90 Sekunden Torsicherheitsschalter-Funktion (Eingang X2.2 / WSD-Tormodul) Schlaffseil-/ Schlupftürschalter Crashschalter als Öffnerkontakt Nach Betätigung: Torbetriebsart „Totmann“... -
Seite 31: Direktumrichter (Du) / Frequenzumrichter (Fu) Einstellungen
Direktumrichter (DU) / Frequenzumrichter (FU) Einstellungen Direktumrichter (DU) / Frequenzumrichter (FU) Einstellungen Abtriebsdrehzahl AUF Abtriebsdrehzahl in min Abtriebsdrehzahl ZU Abtriebsdrehzahl in min Erhöhte Abtriebsdrehzahl ZU bis Öffnungshöhe 2,5 m Abtriebsdrehzahl in min 0 = Aus Umschaltposition auf Abtriebsdrehzahl ZU (mindestens 2,5 m Öffnungshöhe beachten!) Gewünschte Torposition anfahren und speichern Beschleunigung AUF Schritte von 1,0 Sekunden... -
Seite 32: Erweiterte Torfunktionen
Erweiterte Torfunktionen Erweiterte Torfunktionen Auswahl des Funk-Herstellersystems (434MHz) Interner Funkempfänger deaktiviert (Fixcode) GfA, Tedsen Teleco „COD1“ GfA UK, JCM, Dickert, (Rollcode verschiedene Anbieter) (Fixcode) RDA (Fixcode) TRL Funksteuerung Einlernen eines Funkhandsenders Löschen eines eingelernten Funkhandsenders Löschen aller eingelernten Funkhandsender... -
Seite 33: Wartungszykluszähler
Wartungszykluszähler Wartungszykluszähler Wartungszyklus Vorwahl 01-99 entspricht 1.000 bis 99.000 Zyklen Zyklen werden heruntergezählt Reaktion bei Erreichen auf “Null“ Zustandsmeldung „CS“ erscheint im Wechsel mit eingestelltem Wert von Programmierpunkt 8.5. Umschaltung auf Torbetriebsart „Totmann“. Zustandsmeldung „CS“ erscheint im Wechsel mit eingestelltem Wert von Programmierpunkt 8.5. Umschaltung auf Torbetriebsart „Totmann“. -
Seite 34: Auslesen Des Infospeichers
Anzahl der Betätigungen von Schlaffseil-, Schlupftür-/ Crashschalter Software-Version Die Software-Version der Steuerung wird angezeigt. Bei Direktumrichter- oder Frequenzumrichter-Antrieben erscheint zusätzlich die Software-Version des Motors. Löschen aller Einstellungen Löschen / Auslesen Löschen aller Einstellungen GfA-Stick aktivieren Alle Einstellungen werden auf Werkseinstellung gesetzt! Außer Zykluszähler... -
Seite 35: Auslesen Der Information Des Wsd-Tormoduls
Auslesen der Information des WSD-Tormoduls Auslesen der Information des WSD-Tormoduls WSD-Tormodul Informationen (Nur bei eingelerntem WSD-Tormodul aktiv, Die Anzeige fehlender Information erfolgt durch „-.-.“) Informationen im Anzeigenwechsel 1. Versionsstand des Masterfunkmoduls 2. Art der Sicherheitsschaltleiste: „0.0.“ = keine „0.1.“ = 1k2 „0.2.“... -
Seite 36: Sicherheitseinrichtungen
9 Sicherheitseinrichtungen X2: Eingang Torsicherheitsschalter-Funktion Der Torsicherheitsschalter ist auf dem Tor montiert und wird über das Spiralkabel an die Torsteuerung angeschlossen. Programmierpunkt „3.4“: Funktion Reaktion bei Betätigung Schaltkontakt unterbrochen: Tor stoppt „.1“ Schlaffseil/Schlupftür Schaltkontakt geschlossen: Tor ist betriebsbereit ... - Seite 37 Schlaffseil/Schlupftür Bei geöffnetem Schlupftürschalter und gleichzeitigem Fahr-Befehl aus den Endlagen wird die Fehlermeldung „F1.2“ angezeigt. Bei Betätigung während der Torbewegung erfolgt ein sofortiger STOPP und die Fehlermeldung „F1.2“ erscheint. Entrysense (elektronischer Schlupftürschalter) Der nach (Plc) performance-level c gemäß EN 13849-1 geprüfte Schlupftürschalter wird von der Torsteuerung überwacht.
-
Seite 38: X2: Eingang Sicherheitsschaltleiste
X2: Eingang Sicherheitsschaltleiste Die Torsteuerung erkennt automatisch drei verschiedene Sicherheitsschaltleisten zur Absicherung der Schließbewegung des Torflügels. Wichtig! Beim Anschluss von Sicherheitsschaltleisten EN 12978 beachten! Torbetriebsart „Totmann“ bei defekter Sicherheitsschaltleiste immer möglich Elektrische Sicherheitsschaltleiste Der Eingang ist für eine elektrische Sicherheitsschaltleiste (NO) mit einem Anschluss- widerstand von 8K2 (+/-5% und 0,25W) vorgesehen. -
Seite 39: Montage Des Spiralkabels
Optische Sicherheitsschaltleiste Der Eingang ist für eine Infrarot-Sicherheitslichtschranke mit Sender und Empfänger in einem Gummiprofil vorgesehen. Durch Drücken des Gummiprofils wird der Lichtstrahl unterbrochen. Bei Betätigung oder einem fehlerhaften Sicherheitsschaltleistensystem erscheint die Fehlermeldung „F2.9“. Montage des Spiralkabels Einführung des Spiralkabels auf der rechten oder der linken Gehäuseseite der Torsteuerung. Das Spiralkabel muss mit einer Kabelverschraubung fixiert werden. - Seite 40 Hinweis Bodenanpassung! Automatisches Ausgleichen von Seillängungen oder Bodenänderungen von ca. 2-5 cm Nur mit Endschalter DES Nicht mit Nachlaufwegkorrektur verwenden Nicht mit Druckwellenschalter verwenden Hinweis Wiederauffahrt im Nachlaufbereich! Zum Einhalten der Betriebskräfte im Vorendschalterbereich Bei hohen Drehzahlen ...
- Seite 41 Funktion: Wiederauffahrt Programmierpunkt „2.5“: Begrenzen der Wiederauffahrten nach Schaltleistenbetätigungen über Zeitschließung. Bei Überschreiten des eingestellten Wertes wird die automatische Zeitschließung deaktiviert und die Fehlermeldung „F2.2“ erscheint. Hinweis! Rücksetzen der Fehlermeldung „F2.2“: In Endlage ZU fahren...
-
Seite 42: Integrierte Funksicherheitseinrichtung Wsd-Tormodul
Das WSD-Tormodul ersetzt das Spiralkabel und wird am Torflügel montiert. Die Signale der Sicherheitsschaltleiste werden per Funk zur Torsteuerung übertragen. Der Funkempfänger ist serienmäßig in der Torsteuerung TS 971 integriert. Inbetriebnahme siehe „Einlernen des WSD- Tormoduls“. Vorsicht - Beschädigung von Bauteilen! ▶... - Seite 43 Hinweis! ▶ Beschreibung und Einstellung der Sicherheitseinrichtung, siehe X2 Funktion Crashschalter als Schließerkontakt ausgeblendet Schwache Batterie: Fehlermeldung „F1.9“ und Umschaltung auf Torbetriebsart „Totmann“ Fehlermeldung „F1.6“: Torbewegung nur über NOT-Betrieb möglich ▶ Bei jährlicher Wartung der Toranlage, Batterie des WSD-Tormoduls vorsorglich austauschen Programmierpunkt „9.6“: Anzeigenwechsel WSD-Tormodul Informationstatis von...
-
Seite 44: Not-Betrieb
NOT-Betrieb Warnung ! ▶ Für den NOT-Betrieb muss das Tor überprüft werden und im einwandfreiem Zustand sein Torbetriebsart „Totmann“: Die vollständige Sicht auf das Tor vom Bedienort ist zu gewährleisten Der NOT-Betrieb ermöglicht eine Überbrückung von Fehlern in der Übertragung der Sicherheitseinrichtung, um das Tor in eine erforderliche Position bewegen zu können. -
Seite 45: Funktionsbeschreibung
10 Funktionsbeschreibung X: Spannungsversorgung 24 V DC Anschluss externer Geräte wie Lichtschranke, Funkempfänger, Relais usw. über die Klemmen „24 V“ und „GND“. Vorsicht - Beschädigung von Bauteilen! Gesamte Stromaufnahme externer Geräte maximal 350 mA X1: Netzanschluss der Steuerung und Versorgung externer Geräte Netzanschluss der Steuerung Anschluss über die Klemmen X1/1.1 bis X1/1.4 und PE. -
Seite 46: X4: Eingang Automatische Zeitschließung Aus/Ein
X4: Eingang automatische Zeitschließung Aus/Ein Anschluss eines Schalters über die Klemmen X4/1 und X4/2 zum Aus- und Einschalten der automatischen Zeitschließung. X5: Eingang Befehlsgerät Warnung ! ▶ Torbetriebsart „Totmann“: Die vollständige Sicht auf das Tor vom Bedienort ist zu gewährleisten Die Torbetriebsart „.3“... -
Seite 47: X6: Eingang „Einweg-/Reflexions-Lichtschranke" Bzw. Lichtgitter
X6: Eingang „Einweg-/Reflexions-Lichtschranke“ bzw. Lichtgitter Lichtschranke Eine Lichtschranke dient dem Objektschutz. Sie ist nur in der Torbetriebsart „.3“ und „.4“, in der Endlage AUF oder während der ZU-Fahrt aktiv. Bei Lichtstrahlunterbrechung erscheint die Fehlermeldung „F2.1“. Lichtgitter Das Lichtgitter muss selbsttestend sein und mindestens der Sicherheitskategorie 2 bzw. (Plc) performance-level c entsprechen. - Seite 48 Reaktion bei Lichtstrahlunterbrechung Torposition Reaktion bei Lichtstrahlunterbrechung Endlage ZU Keine Funktion AUF-Fahrt Keine Funktion Endlage AUF Keine Funktion ohne Zeitschließung Endlage AUF Rücksetzen der Zeitschließung mit Zeitschließung Endlage AUF Tor schließt 3 Sekunden nach dem Ende der mit Zeitschließung Lichtstrahlunterbrechung und Zeitabbruch...
- Seite 49 Unterbrechung der Lichtschrankenfunktion (nur DES) Programmierpunkt „3.2“: Funktion Unterbrechung der Lichtschrankenfunktion „.0“ „.1“ Der Einlernmodus ist erst bei Verlassen der Programmierung aktiv. Warnung! Im Einlernmodus kein Objektschutz Im Einlernmodus muss das Tor zweimal vollständig geöffnet und geschlossen werden. Der Lichtstrahl muss zweimal an der gleichen Torposition unterbrochen werden.
-
Seite 50: X7: Eingang Zugtaster/Funkempfänger
X7: Eingang Zugtaster/Funkempfänger Anschluss eines Zugtasters oder externen Funkempfängers über die Klemmen X7/1 und X7/2. Der Schaltkontakt muss potenzialfrei sein (Schließerkontakt). Zugtaster- oder Funksteuerung Programmierpunkt „2.6“: Impulstyp Reaktion bei Betätigung Tor befindet sich in Endlage AUF bzw. Teilöffnung: Das Tor fährt ZU „.1“... -
Seite 51: Interner Funkempfänger
Interner Funkempfänger Der integrierte Funkempfänger wird über den Programmierpunkt „7.6“ auf ein Funk- Herstellersystem eingestellt. Über den Programmierpunkt „7.7“ können Funkhandsender eingelernt oder gelöscht werden. Hinweis! Kombination von Funk-Herstellersystemen möglich Nur 434 MHz Funkhandsender verwenden Maximal 64 Funkkanäle einlernbar Einlernen Funkhandsender Einlernen von Funkhandsendern 1. -
Seite 52: Löschen Einzelner Funkhandsender
Löschen einzelner Funkhandsender Löschen einzelner Funkhandsender 1. Löschen aktivieren, 10 Sekunden aktiv 2. Löschen 3. Wechseln zu Torbetrieb Löschen aller Funkhandsender Löschen aller Funkhandsender 1. Löschen aller Kanäle 2. Wechseln zu Torbetrieb... -
Seite 53: X8: Eingang Teilöffnung Ein/Aus
X8: Eingang Teilöffnung Ein/Aus Anschluss eines Schalters über die Klemmen X8/1 und X8/2, um die Teilöffnung ein- und auszuschalten. Die Torposition Teilöffnung muss über Programmierpunkt „1.6“ programmiert werden. Bei einem AUF-Befehl fährt das Tor in die gespeicherte Torposition. Nach dem Ausschalten der Teilöffnung kann das Tor wieder in die Endlage AUF fahren. -
Seite 54: X20 / X21: Potenzialfreie Relaiskontakte
X20 / X21: Potenzialfreie Relaiskontakte Die Relaisfunktionen sind unter Programmierpunkt „2.7“ / „2.8“ beschrieben. Vorsicht - Beschädigung von Bauteilen! Maximaler Strom bei 230 V AC 1 A und bei 24 V DC 0,4 A Wir empfehlen die Verwendung von LED-Lampen ... -
Seite 55: Laufzeitüberwachung (Nur Nes)
Nach Verlassen der Programmierung muss das Tor eine vollständige AUF- und ZU-Fahrt in Selbsthaltung durchführen. Die Kraftüberwachung ist ein selbstlernendes System, welches von 5 cm bis ca. 2 m Öffnungsweite wirksam ist. Langsam fortschreitende Veränderungen, z. B. Nachlassen der Federspannung, werden automatisch ausgeglichen. Nach Auslösung der Kraftüberwachung ist nur die Torbetriebsart „Totmann“... -
Seite 56: Ubs-System
UBS-System Das UBS-System ist eine einfache steckbare Anschlusstechnik der GfA. Die Befehlsgeräte werden über ein handelsübliches Patch-Kabel mit der Steuerung verbunden und automatisch erkannt. Hinweis! Die UBS-Geräte haben die gleichen Funktionen wie verdrahtete Befehlsgeräte Anschluss UBS Anschluss UBS Dreifachtaster... -
Seite 57: Wartungszykluszähler
Wartungszykluszähler Programmierpunkt „8.5“: Ein Wartungszyklus kann zwischen „0“ und „99.000“ Zyklen eingestellt werden, wobei die Einstellung in Tausenderschritten erfolgt. Der Wartungszykluszähler reduziert sich bei jedem Erreichen der Endlage AUF um eins. Hat der Wartungszyklus den Wert Null erreicht, wird die Einstellung aus Programmierpunkt „8.6“... -
Seite 58: Funktion: „Standby
Funktion: „Standby“ Solange kein Fehler oder Befehl anliegt, schaltet die Steuerung auf „Standby“. Bei eingestellter automatischer Zeitschließung größer als 60 Sekunden, schaltet die Steuerung ebenfalls auf „Standby“. Es leuchtet nur der linke Punkt, bzw. bei aktivem WSD-Tormodul leuchten beide Punkte. Die Funktion „Standby“... -
Seite 59: Statusanzeige
11 Statusanzeige Fehler Fehler Anzeige: „F“ und Ziffer Ziffer Fehlerbeschreibung Fehlerursachen und Fehlerbehebung Klemme X2.1 – X2.2 offen. Torsicherheitsschalter prüfen. Schlaffseilschalter / Schlupftürkontakt geöffnet. Verbindungsleitung auf Unterbrechung prüfen. DES Sicherheitskette offen. Nothandbetätigung prüfen. Nothandbetätigung betätigt. Überlastung oder Blockade des Antriebs prüfen. Thermoschutz des Motors ausgelöst. - Seite 60 Fehler Anzeige: „F“ und Ziffer Ziffer Fehlerbeschreibung Fehlerursachen und Fehlerbehebung Fehlerhafter Entrysense. Schlupftür Öffnen und Schließen. Übergangswiderstände zu groß. Widerstand prüfen. Fehlerhafte Montage des Entrysense. Montage der Schlupftür prüfen. Steuerungseingang Entrysense Steuerung Aus- und Einschalten. X2.1 – X2.2 ist fehlerhaft. Gegebenenfalls Steuerung wechseln.
- Seite 61 Fehler Anzeige: „F“ und Ziffer Ziffer Fehlerbeschreibung Fehlerursachen und Fehlerbehebung Funksicherheitseinrichtung des WSD-Tormoduls WSD-Tormodul prüfen. oder optische Sicherheitsschaltleiste ist betätigt Funktion der Sicherheitsschaltleiste prüfen. oder defekt. (DES) Tor im spannungslosen Zustand mit der Notendschalter AUF angefahren. Nothandbetätigung zurückfahren. (NES) Notendschalter AUF oder ZU angefahren. Notendschalter AUF/ZU prüfen.
- Seite 62 Fehler Anzeige: „F“ und Ziffer Ziffer Fehlerbeschreibung Fehlerursachen und Fehlerbehebung Klemme X6.1 – X6.2 offen. Lichtgitter prüfen. Lichtgitter betätigt. Verbindungsleitung auf Unterbrechung prüfen. Angaben des Lichtgitter-Herstellers beachten. Lichtgitter defekt. Verbindungsleitung prüfen. Steuerung Aus- und Einschalten. Fehler des Controllers. Gegebenenfalls Steuerung austauschen. Steuerung Aus- und Einschalten.
- Seite 63 Fehler Anzeige: „F“ und Ziffer Ziffer Fehlerbeschreibung Fehlerursachen und Fehlerbehebung Steuerung Aus- und Einschalten. Zu hohe Schließgeschwindigkeit des DU / FU. Gegebenenfalls Antrieb austauschen. Steuerung Aus- und Einschalten. Interne Frequenzumrichter- Gegebenenfalls Frequenzumrichter-Antrieb Kommunikationsstörung. austauschen. Fehlerquittierung durch Fahrbefehl durchführen. Unterspannung im Zwischenkreis. Netzeingangsspannung messen.
-
Seite 64: Befehle
Befehle Befehle Anzeige: „E“ und Ziffer Ziffer Befehlsbeschreibung Es liegt ein AUF-Befehl an. Steuerungseingänge X5.3, X7.2, Funksystem intern, UBS-Befehlsgerät bzw. UBS-Funkempfänger Es liegt ein STOPP-Befehl an. Steuerungseingänge X5.2, X7.2, Funksystem intern, UBS-Befehlsgerät bzw. UBS-Funkempfänger oder gleichzeitiger AUF- und ZU-Befehl Es liegt ein ZU-Befehl an. Steuerungseingänge X5.4, X7.2, Funksystem intern, UBS-Befehlsgerät bzw. - Seite 65 Zustandsmeldungen Zustandsmeldungen Status- Beschreibung anzeige Not-Betrieb aktiv oder Programmierung gesperrt. blinkend Endlage AUF einlernen. blinkend Endlage ZU einlernen. blinkend AUF-Fahrt aktiv. blinkend ZU-Fahrt aktiv. blinkend Stillstand zwischen den eingestellten Endlagen. Stillstand in der Endlage AUF. Stillstand in Lage Teilöffnung. Stillstand in der Endlage ZU. Einlernen oder löschen des WSD-Tormoduls bzw.
-
Seite 66: Zeichen Erklärung
12 Zeichen Erklärung Zeichen Erklärung Aufforderung: Montageanleitung beachten Aufforderung: Kontrollieren Aufforderung: Notieren Aufforderung: Einstellung des Programmierpunktes unterhalb notieren Werkvoreinstellung des Programmierpunktes Werkvoreinstellung des Programmierpunktes, Wert rechts stehend Werkvoreinstellung der Minimalgrenze, abhängig von Antrieb Werkvoreinstellung der Maximalgrenze, abhängig von Antrieb Einstellungsbereich Aufforderung: Programmierpunkt oder Wert anwählen, Drehwahlschalter links oder rechts drehen Aufforderung: Programmierpunkt einsehen,... - Seite 67 Zeichen Erklärung Aufforderung: Einstellung über Gehäusetastatur AUF/ZU, AUF-Taster: Wert aufwärts; ZU-Taster: Wert abwärts Aufforderung: Einmal STOPP-Taster über Gehäusetastatur betätigen Aufforderung: Speichern, einmal STOPP-Taster über Gehäusetastatur betätigen Aufforderung: Speichern, drei Sekunden STOPP-Taster über Gehäusetastatur betätigen Aufforderung: Reset der Steuerung, drei Sekunden STOPP-Taster über Gehäusetastatur betätigen Aufforderung: Torposition anfahren Aufforderung: Torposition für Endlage AUF anfahren Aufforderung: Vorendschalter anfahren...
-
Seite 68: Einbauerklärung
Maschine Anhang II Teil B Konformitätserklärung im Sinne der EMV-Richtlinie 2014/30/EU Wir, die GfA ELEKTROMATEN GmbH & Co. KG erklären hiermit, dass das nachfolgend genannte Produkt der oben angegebenen EG-Richtlinie entspricht und nur zum Einbau in einer Toranlage bestimmt ist. TS 971...
