Signode BXT2 Betriebsanleitung

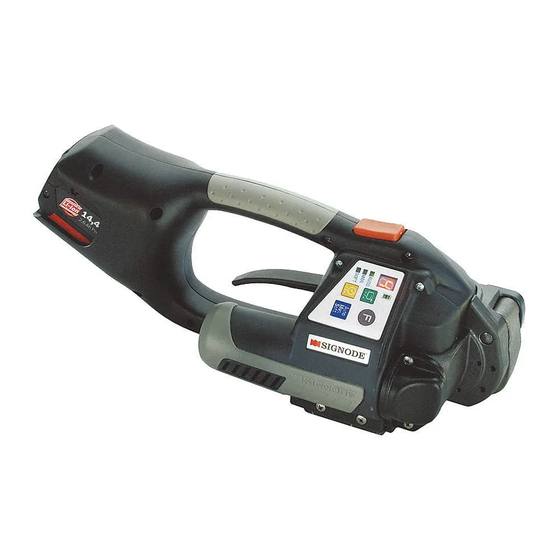

Akku-handgerät zum umreifen mit kunststoffband
Vorschau ausblenden Andere Handbücher für BXT2:
Inhaltsverzeichnis

Werbung

Quicklinks

DEUTSCH
ENGLISH
FRANÇAIS
Ab Serie-Nr. B/91001
From series no B/91001
A partir du no de série B/91001
Vor dem Gebrauch des
Gerätes die Betriebs-
anleitung aufmerksam
lesen.
Before using the tool,
read the operating
instructions carefully.
Avant l'utilisation de
l'appareil, consultez
soigneusement le
mode d'emploi.
07.09
BETRIEBSANLEITUNG
OPERATING INSTRUCTIONS
MODE D'EMPLOI
BXT2
Akku-Handgerät zum Umreifen mit Kunststoffband
Battery-hand tool for plastic strapping
Appareil sur accu pour le cerclage par bande plastique
Originalbetriebsanleitung
Translation of original manual
Traduction du mode d'emploi original
Patent angemeldet
Patent pending
Brevet en cours

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Signode BXT2

Inhaltszusammenfassung für Signode BXT2

  • Seite 1 OPERATING INSTRUCTIONS ENGLISH Translation of original manual MODE D‘EMPLOI FRANÇAIS Traduction du mode d’emploi original BXT2 Ab Serie-Nr. B/91001 Akku-Handgerät zum Umreifen mit Kunststoffband From series no B/91001 Battery-hand tool for plastic strapping A partir du no de série B/91001...

  • Seite 2: Das Wichtigste In Kürze

    KURZANLEITUNG Das Wichtigste in Kürze! Akku laden / Charging battery / Charger l‘accu Akku einsetzen / Insert battery / Enfoncer l‘accu rot / red / rouge Fehler / Error / Erreur grün / green / vert 1. Laden > 5 Std. / Aufl aden ca. 20–40 min. 1st charge >...

  • Seite 3: The Most Important Points In Brief

    SHORT INSTRUCTIONS INSTRUCTIONS ABRÉGÉES The most important points in brief! Le plus important en bref! Akku-Ladezustand / Battery charge / Charge de l‘accu Bedienpanel / Operating panel / Panneau ➟ Aufl aden ✓ ✓ ➟ Recharge ➟ Recharger grün / green / vert rot / red / rouge Betriebsart / Mode of operation / Mode d‘exploitation ➟...

  • Seite 4: Inhaltsverzeichnis

    8.1 Teileliste Explosionszeichnung KONFORMITÄTSERKLÄRUNG Wir erklären in alleiniger Verantwortung, dass das Gerät BXT2, auf welches sich diese Erklärung bezieht, mit den geltenden Bestimmungen der Richtlinie des Rates vom 22. Juni 1998 (98/37/EG) „Maschinen- Richtlinie“ und deren Änderungen übereinstimmt. Im weiteren gilt die Übereinstimmung mit den geltenden Bestimmungen der Richtlinie des Rates vom 12.

  • Seite 5: Données Techniques

    Nous déclarons sous notre propre responsabilité que We take sole responsibility for declaring that the tool BXT2 to which this declaration refers is in full conformi- l‘appareil BXT2 ci-dessus, au sujet auquel se réfère cette déclaration, est conforme aux prescriptions en...

  • Seite 6: Technische Daten

    SIGNODE BXT2 TECHNISCHE DATEN Gewicht 3,9 kg (inkl. Akku) Abmessungen Länge 370 mm Breite 138 mm Höhe 148 mm Spannkraft (0) 900–2500 N Soft: 400–1500 N Spann- geschwindigkeit 220 mm/s Verschluss Reibschweissverschluss Gemessener A-bewerteter Emissions-Schalldruck- 82 dB (A) pegel (EN ISO 11202)

  • Seite 7: Technical Data

    SIGNODE BXT2 TECHNICAL DATA DONNÉES TECHNIQUES Weight 3.9 kg (8.6 lbs.) Poids 3,9 kg (incl. accumulateur) (incl. battery) Encombrement Longueur 370 mm Dimensions Length 370 mm (14.5“) Width 138 mm (5.4“) Largeur 138 mm Height 148 mm (5.8“) Hauteur 148 mm Force de tension (0) 900–2500 N...

  • Seite 8: Allgemeines

    SIGNODE BXT2 ALLGEMEINES Diese Betriebsanleitung soll das Kennenlernen des Ge- rätes und den bestimmungsgemässen Einsatz erleich- tern. Die Betriebsanleitung enthält wichtige Hinweise, wie das Gerät sicher, sachgerecht und wirtschaftlich einzusetzen ist. Die Betriebsanleitung muss am Einsatzort des Gerätes verfügbar sein. Sie ist von allen Personen zu lesen und anzuwenden, die mit dem Gerät arbeiten.

  • Seite 9: General Information

    SIGNODE BXT2 GENERAL INFROMATION INSTRUCTIONS GÉNÉRALES These operating instructions are intended to simplify fa- Ces instructions de service doivent faciliter la con- miliarisation with the strapping tool and its proper use for naissance de l‘appareil et les possibilités d‘utilisation the intended purpose. The operating instructions contain selon les règles.

  • Seite 10: Sicherheitsvorschriften

    SIGNODE BXT2 SICHERHEITSVORSCHRIFTEN Informieren Sie sich! Vor dem Gebrauch des Gerätes die Betriebsanleitung sorgfältig lesen. Das Gerät darf nur von ausgebildetem Personal gewartet und instandgesetzt werden. Schützen Sie sich! Beim Arbeiten Augen-, Gesichts- und Handschutz (schnittfeste Handschuhe) tragen. Energiequelle! Vor Wartungs- und Instandsetzungsarbeiten: Akku aus dem Gerät ziehen.

  • Seite 11: Safety Instructions

    SIGNODE BXT2 SAFETY INSTRUCTIONS INSTRUCTIONS DE SÉCURITÉ Renseignez-vous! Inform yourself! Avant l‘utilisation de l‘appareil, consultez soigneusement Read the operating instructions carefully. le mode d‘emploi. La maintenance et la remise en état Preventive and corrective maintenance on the tool may de l’appareil doivent être effectuées exclusivement par only be carried out by trained personnel.

  • Seite 12: Beschreibung

    SIGNODE BXT2 BESCHREIBUNG 4.1 AUFBAU 1 Bedienpanel 2 Spanntaste „Band Spannen/Schweissen“ (Vollautom.) AUTO + / - 3 Traggriff MAN. AUTO SOFT MAN. + / - SOFT 4 Akku, 14,4 V 5 Wippenhebel 6 Schweisstaste “Schweissen/Abschneiden“ (Manuell) 7 Schweissen/Abschneiden 8 Spannen 9 Akku Ladegerät...

  • Seite 13: Description

    SIGNODE BXT2 DESCRIPTION DESCRIPTION 4.1 CONSTRUCTION 4.1 MODULES PRINCIPAUX 1 Operating panel 1 Panneau de commande 2 Tension button „Strap tensioning/welding“ (Fully-Auto) 2 Bouton de tension „Tension de la bande/Soudage“ (Auto) 3 Handle 3 Poignée 4 Battery, 14.4 V 4 Accumulateur, 14,4 V...

  • Seite 14: Bedienung

    SIGNODE BXT2 BEDIENUNG 5.1 AKKU AUFLADEN – Ladegerät AL 1860 CV (4/2) an Netzspannung anschliessen. – Akku (14,4 V) (4/1) in den Ladeschacht einsetzen. Ladevorgang und Fehlfunktionen werden durch eine grüne (4/3) und eine rote Anzeige (4/4) signalisiert. Für detaillierte Angaben, siehe separat beiliegende Betriebsanleitung für den Akku und das Ladegerät.

  • Seite 15: Operating Instructions

    SIGNODE BXT2 ORERATING INSTRUCTIONS MODE D‘EMPLOI 5.1 CHARGING THE BATTERY 5.1 CHARGEUR D‘ACCUMULATEUR – Connect battery charger AL 1860 CV (4/2) to mains – Raccorder le chargeur AL 1860 CV (4/2) à la tension supply. du réseau. – Insert battery 14.4 V (4/1) into battery charger slot.
  • Seite 16 SIGNODE BXT2 – Gerät mit der rechten Hand fassen und Wippenhebel (6/1) gegen den Traggriff ziehen. – Die übereinanderliegenden Bänder bis zum Anschlag in das Gerät einlegen. Der Bandanfang ragt ca. 5 cm über das Gerät hinaus. – Wippenhebel loslassen.
  • Seite 17 SIGNODE BXT2 – Take the tool in the right hand and lift the rocker lever – Tenir l’appareil avec la main droite et tirer le levier de (6/1) towards the handle. bascule (6/1) contre la poignée. – Slide the straps, one on top of the other, into the tool –...

  • Seite 18: Verschlusskontrolle

    SIGNODE BXT2 5.3 VERSCHLUSSKONTROLLE – Verschluss regelmässig auf sein Aussehen überprüfen (siehe Fig. 9). Bei schlecht geschweissten Bändern: Einstellung der Schweisszeit überprüfen (siehe Kapitel 5.8). 1 Gute Schweissung (die ganze Verschlussfl äche ist sauber verschweisst, ohne dass überschüssiges Material seitlich herausgedrückt wird).

  • Seite 19: Checking The Seal

    SIGNODE BXT2 5.3 CHECKING THE SEAL 5.3 VÉRIFICATION DU SERTISSAGE – Check appearance of seal (see fi g. 9) regularly. If the – Vérifi er régulièrement l’aspect du sertissage (voir straps are poorly welded, check the welding time fi g. 9). En cas de bandes mal soudées: véri er le setting (refer to chapter 5.8).

  • Seite 20: Spannkraft Einstellen

    SIGNODE BXT2 5.6 SPANNKRAFT EINSTELLEN – Drucktaste „Funktion“ (12/1) einmal kurz betätigen. ➟ – Drucktaste „Spannkraft“ (12/2) mehrmals betätigen, bis die blinkende Segment-Anzeige (12/3) die ge- + / - wünschte Spannkraft anzeigt (2 sec. warten bis Wert gespeichert). Fig. 12 1 = minimale Spannkraft ca.

  • Seite 21: Setting Strap Tension

    SIGNODE BXT2 5.6 RÉGLAGE DE LA FORCE DE TENSION 5.6 SETTING STRAP TENSION – Press the „Function“ button (12/1) briefl y. – Actionner brièvement le bouton „Fonction“ (12/1). – Actionner le bouton “Force de tension“ (12/2) jusqu’à – Press the „Strap tension“ button (12/2) until the ce que l’affi...

  • Seite 22: Sonderfunktionen

    SIGNODE BXT2 – Drei Zylinderschrauben (16/2) lösen. – Wippenhebel gegen den Traggriff ziehen, Zylinder- schraube (16/4) lösen und Anschlag hinten 13 mm (16/3) entfernen. – Abdeckung (16/1) entfernen. – Linsenschraube (16/7) lösen und Bandführung hinten 13 mm (16/6) vom Hebel entfernen.

  • Seite 23: Special Functions

    SIGNODE BXT2 – Remove three cylinder screws (16/2). – Dévisser les trois vis cylindrique (16/2). – Lift the rocker lever towards the handle, remove cylin- – Tirer le levier de bascule contre la poignée, dévisser la vis cylindrique (16/4) et retirer la butée arrière de der screw (16/4) together with the strap stop rear 13 mm (16/3).

  • Seite 24: Wartung Und Instandsetzung

    SIGNODE BXT2 WARTUNG UND INSTANDSETZUNG 7.1 SPANNRAD REINIGEN/ERSETZEN Ausbau – Akku aus Gerät ziehen. – Vier Zylinderschrauben (19/4) lösen, Anschlag hinten (19/5) und Abdeckung /19/3) entfernen. – Spannrad (19/1) vorsichtig herausziehen. Rillenkugel- lager (19/2) von Spannrad abziehen. – Spannrad mit Druckluft reinigen (Schutzbrille tragen).

  • Seite 25: Preventive And Corrective Maintenance

    SIGNODE BXT2 PREVENTIVE/CORRECTIVE MAINTENANCE INSTRUCTIONS DE SERVICE 7.1 CLEANING/REPLACING TENSION WHEEL 7.1 NETTOYAGE/REMPL. MOLETTE DE TENSION Removal Démontage – Remove battery from tool. – Retirer l’accu de l’appareil. – Remove four cylinder screws (19/4) and remove strap – Dévisser les quatre vis cylindrique (19/4), retirer la stop rear (19/5) and cover (19/3).

  • Seite 26: Beheben Von Störungen

    SIGNODE BXT2 7.4 BEHEBEN VON STÖRUNGEN Tritt ein Fehler auf, blinkt die Segment-Anzeige und zeigt einen Fehler „E“ an, gefolgt von der Fehlernummer. STÖRUNG / FAULT / PANNE FEHLER: Wippenhebel wurde vor Ablauf der Abkühlzeit betätigt. BEHEBUNG: – Erst nach Ablauf der Abkühlzeit, Wippenhebel betätigen.

  • Seite 27: Trouble Shooting

    SIGNODE BXT2 7.4 TROUBLE SHOOTING 7.4 DÉPANNAGE If a malfunction occurs, the digital display blinks and Lorsqu‘un dysfonctionnement survient, l‘affi cheur de displays error “E” followed by the error number. segments clignote et indique une erreur „E“ suivi du numéro de l‘erreur.
  • Seite 34 SIGNODE BXT2 NOTIZEN 07.09...
  • Seite 35 SIGNODE BXT2 NOTES NOTES 07.09...
  • Seite 36 SIGNODE BXT2 www.immergutverpackt.de 07.09...
