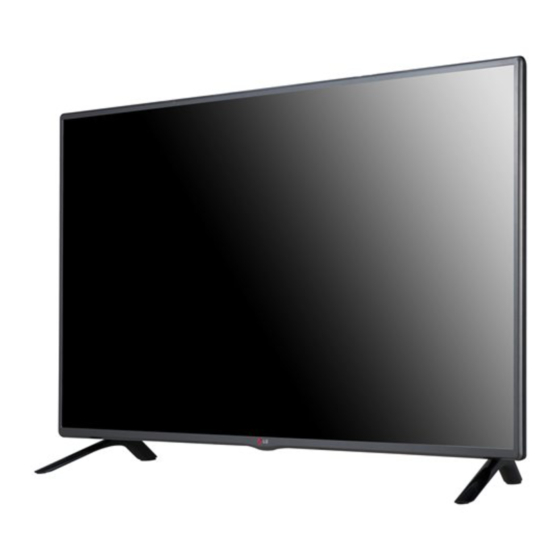

- Seite 1 BENUTZERHANDBUCH LED TV *LG LED TV verwendet LCD-Bildschirm mit LED-Beleuchtung Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden und bewahren Sie es zur späteren Verwendung auf. LY31** LY33** LY34** LY54** www.lg.com...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS INHALTSVERZEICHNIS LIZENZEN TECHNISCHE DATEN ANMERKUNG ZU OPEN SOURCE- IR-CODES SOFTWARE EINRICHTEN EXTERNER MONTAGE UND VORBEREITUNG STEUERGERÄTE Auspacken RS-232C-Einstellung Optional erhältlich Steckertyp: D-Sub 9-polig Gehäuse und Bedienelemente RS-232C-Konfigurationen - Verwendung der Joystick-Taste Kommunikationsparameter Anheben und Bewegen des TV-Geräts Befehlsreferenzliste Einrichten des TV-Geräts Übertragungs-/Empfangsprotokoll - Anbringen des Standfußes Montage auf einem Tisch... -
Seite 3: Lizenzen
Neben dem Quellcode stehen dort noch alle Lizenzbedingungen, auf die verwiesen wird, Garantieausschlüsse sowie Urheberrechtshinweise zum Download bereit. LG Electronics stellt Ihnen gegen eine Gebühr (für Distribution, Medien, Versand und Verwaltung) auch den Quellcode auf CD-ROM bereit. Wenden Sie sich per E-Mail an LG Electronics: opensource@lge. -
Seite 4: Montage Und Vorbereitung
MONTAGE UND VORBEREITUNG HINWEIS Ihr TV-Gerät kann von der Abbildung möglicherweise leicht abweichen. Das OSD-Menü (am Bildschirm angezeigtes Menü) Ihres TV-Gerätes kann sich leicht von dem in diesem Handbuch unterscheiden. Die verfügbaren Menüs und Optionen können sich je nach verwendeter Eingangsquelle bzw. je nach Modell unterscheiden. - Seite 5 MONTAGE UND VORBEREITUNG Fernbedienung und Benutzerhandbuch Kabelhalter Batterien (AAA) (Abhängig vom Modell) (Siehe S.40, 41, 42, 43, 44) (Siehe S.20) Netzkabel Schrauben für Standfuß Schrauben für Standfuß 4 Stk, M4 x L14 4 Stk, M4 x L20 (Abhängig vom Modell) (Nur 42/49LY31**, (Nur 32LY31**, 32LY330*, 39/42/47/55/60LY330*,...
- Seite 6 MONTAGE UND VORBEREITUNG Netzstecker Standfüße Dual Lock™ (Nur LY540H, LY541H, (Nur 28LY31**, 22/28LY33**, (Nur 28LY31**, 22/28LY33**, LY540M) 22/28LY34**, 22/28LY54**) 22/28LY34**, 22/28LY54**) (Siehe S.19) (Abhängig vom Modell) (Siehe S.11) (Siehe S.23) Bodenplatte/Standkörper Netzkabelhalter/Schraube Torx Plus-Sechskant- (Nur LY541*, LY331*, 1 Stk Schrauben (Nur 39/42/47/55LY541*, 2 Stk LY341*)
-
Seite 7: Optional Erhältlich
Erwerben können Sie diese Artikel bei Ihrem Händler. Diese Geräte sind nur mit bestimmten Modellen kompatibel. Produktbezeichnungen, Funktionalität und/oder Designs können im Zuge einer Qualitätsverbesserung durch den Hersteller geändert werden, ohne dass dies explizit mitgeteilt wird. LG Audiogerät LED-Uhr LEC-003... -
Seite 8: Gehäuse Und Bedienelemente
MONTAGE UND VORBEREITUNG Gehäuse und Bedienelemente Option A : 32/42/49LY31**, 32/39/42/47/55/60LY330*, Option B : 28LY31**, 22/28LY33**, 32/39/42/47/55/60LY340*, 32/39/42/47/55/60LY540* 22/28LY34**, 22/28LY54** Bildschirm Bildschirm Lautsprecher Lautsprecher Fernbedienung und Fernbedienung und intelligenter Sensor intelligenter Sensor Betriebsanzeige Betriebsanzeige Joystick-Taste Joystick-Taste Option C : 32/39/42/47/55LY331*, 32/39/42/47/55LY541*, 32/39/42/47/55LY341* Bildschirm Lautsprecher... -
Seite 9: Verwendung Der Joystick-Taste
MONTAGE UND VORBEREITUNG Verwendung der Joystick-Taste Sie können die TV-Funktionen verwenden, indem Sie die Joystick-Taste drücken und nach oben, unten, rechts oder links bewegen. Grundfunktionen Drücken Sie bei ausgeschaltetem Fernsehgerät einmal Einschalten kurz auf die Joystick-Taste und lassen Sie sie dann wieder los. -
Seite 10: Anheben Und Bewegen Des Tv-Geräts
MONTAGE UND VORBEREITUNG Anheben und Bewegen des TV- Große TV-Geräte sollten stets von mindestens 2 Personen transportiert werden. Geräts Wenn das TV-Gerät von Hand transportiert wird, halten Sie es wie in der folgenden Abbildung gezeigt. Lesen Sie folgende Hinweise, bevor Sie das TV- Gerät bewegen oder anheben, um Kratzer oder Beschädigungen am TV-Gerät zu verhindern und um einen sicheren Transport unabhängig... -
Seite 11: Einrichten Des Tv-Geräts
MONTAGE UND VORBEREITUNG Einrichten des TV-Geräts (Nur 28LY31**, 22/28LY33**, 22/28LY34**, 22/28LY54**) Ihr TV-Gerät kann von der Abbildung abweichen. Anbringen des Standfußes (Nur 32/42/49LY31**, 32/39/42/47/55/60LY330*, 32/39/42/47/55/60LY340*, 32/39/42/47/55/60LY540*) A Standfüß Standfuß B Standfüß M4 x L14 (Nur 42/49LY31**, 39/42/47/55/60LY330*, 39/42/47/55/60LY340*, 39/42/47/55/60LY540*) M4 x L20 4 Stk (Nur 32LY31**, 32LY330*, 32LY340*,... - Seite 12 MONTAGE UND VORBEREITUNG (Nur 32/39LY541*, 32/39LY331*, 32/39LY341*) M4 x L20 4 Stk 2 Stk M4 x L20 oder Torx Plus-Sechskantschrauben Standkörper 2 Stk Ziehen Sie die beiden Torx-Schrauben (im Lieferumfang enthalten) mit einem Torx-Schraubendreher-Bit fest (nicht im Lieferumfang enthalten). Bodenplatte...
- Seite 13 MONTAGE UND VORBEREITUNG (Nur 42/47/55LY541*, 42/47/55LY331*, 42/47/55LY341*) M4 x L14 4 Stk 4 Stk M4 x L20 oder M4 x L14 2 Stk Standkörper Torx Plus-Sechskantschrauben 2 Stk Ziehen Sie diese zwei der vier Schrauben und die zwei Torx- Schrauben (im Lieferumfang enthalten) fest, um das TV-Gerät zu befestigen.
-
Seite 14: Montage Auf Einem Tisch
MONTAGE UND VORBEREITUNG Montage auf einem Tisch VORSICHT Heben Sie das TV-Gerät an, und kippen Sie Wenn Sie den Standfuß am TV-Gerät es auf einem Tisch in die aufrechte Position. anbringen, legen Sie den Bildschirm - Lassen Sie (mindestens) 10 cm Platz nach unten gerichtet auf einen Tisch oder zur Wand, um eine gute Belüftung zu eine andere flache Oberfläche mit einer... - Seite 15 MONTAGE UND VORBEREITUNG Einstellen des Fernsehers für einen Befestigung des TV-Geräts an einem optimalen Blickwinkel Tisch (Nur LY541*, LY331*, LY341*) (Abhängig vom Modell) Drehen Sie das TV-Gerät um 20 Grad nach links Das TV-Gerät sollte so am Tisch befestigt oder rechts, und stellen Sie den Blickwinkel werden, dass es nicht nach vorne oder hinten optimal ein.
- Seite 16 MONTAGE UND VORBEREITUNG Befestigen des TV-Gerätes an einer Option B ) Wand (Diese Funktion der Kippsicherung steht nicht bei allen Modellen zur Verfügung.) 2 Schrauben zur Befestigung des Standfußes, 2 Unterlegscheiben zur Befestigung des Standfußes, Setzen Sie die Ringschrauben oder TV- 2 Muttern zur Befestigung des Standfußes Halterungen und Schrauben an der (Im Lieferumfang enthalten)
-
Seite 17: Wandmontage
Techniker durchgeführt wird. 28LY34** Es wird empfohlen, eine Wandmontagehalterung 22LY54** 28LY54** von LG zu verwenden. Falls Sie eine andere VESA (A x B) 75 x 75 100 x 100 Wandmontagehalterung als die von LG verwenden, stellen Sie sicher, dass die... - Seite 18 Zusätzliches Zubehör erhalten Sie bei Verletzungen führen. Verwenden Sie eine Ihrem Elektrohändler. zugelassene Wandhalterung von LG, und Die Schraubenlänge hängt von der wenden Sie sich an Ihren Händler vor Ort Wandbefestigung ab. Verwenden Sie unbedingt Schrauben der richtigen oder an qualifiziertes Fachpersonal.
-
Seite 19: So Verwenden Sie Dual Lock
MONTAGE UND VORBEREITUNG So verwenden Sie Dual Lock™ HINWEIS (Nur LY540H, LY541H, LY540M) Vergewissern Sie sich, dass sich auf der Produktoberfläche keine Fremdkörper Befestigen Sie die Set-Top-Box am TV-Gerät, befinden, und bringen Sie den Dual ™ um sie bei Bedarf verwenden zu können. Lock sorgfältig an. -
Seite 20: Sauberes Verlegen Der Kabel
MONTAGE UND VORBEREITUNG Sauberes Verlegen der Kabel (Nur 32LY541*, 32LY331*, 32LY341*) Bündeln Sie die Kabel und binden Sie sie Ihr TV-Gerät kann von der Abbildung abweichen. mit dem Kabelhalter zusammen. (Nur 22/28LY33**, 22/28LY34**, 22/28LY54**, 28LY31**) Bündeln Sie die Kabel und binden Sie sie mit dem Kabelhalter zusammen. -
Seite 21: Herstellen Von Verbindungen
HERSTELLEN VON VERBINDUNGEN HERSTELLEN VON HINWEIS VERBINDUNGEN Der Anschluss für externe Geräte kann von Modell zu Modell unterschiedlich sein. Ihr TV-Gerät kann von der Abbildung Verbinden Sie externe Geräte unabhängig abweichen. von der Reihenfolge der Anschlüsse mit Es wird kein separates Kabel mitgeliefert. dem TV-Gerät. -
Seite 22: Anschließen Einer Antenne
HERSTELLEN VON VERBINDUNGEN Anschließen einer Antenne Anschließen einer Satellitenschüssel Schließen Sie das TV-Gerät mit einem HF-Kabel (75 Ω) an eine Wandantennenbuchse an. (Nur Satellitenmodelle) Verbinden Sie das TV-Gerät mit einem Satelli- ten-HF-Kabel (75 Ω) an eine Satellitenschüssel und an eine Satellitenbuchse an. ANTENNA / Antennenbuchse in CABLE IN... -
Seite 23: Netzsteckeranschluss
HERSTELLEN VON VERBINDUNGEN Netzsteckeranschluss Euro-Scart-Anschluss (Nur 28LY31**, 22/28LY33**, 22/28LY34**, Überträgt Video- und Audiosignale von einem 22/28LY54**) externen Gerät an das TV-Gerät. Verbinden Sie das externe Gerät, wie in der folgenden (Nur Satellitenmodelle) Abbildung gezeigt, mithilfe des Euro-Scart- Kabels mit dem TV-Gerät. Netzkabel DC-IN (19V... -
Seite 24: Netzwerkeinrichtung
HERSTELLEN VON VERBINDUNGEN Netzwerkeinrichtung Netzwerkeinrichtung (Nur Satellitenmodelle) Kabelgebundene Ihr TV-Gerät kann von der Abbildung abweichen. Netzwerkverbindung Drücken Sie die Taste SETTINGS, um auf das Hauptmenü zuzugreifen. Dieser TV kann über den LAN-Anschluss mit Wählen Sie NETZWERK -> Menü einem Pro:Centric-Server verbunden werden. „Netzwerkeinrichtung“. - Seite 25 HERSTELLEN VON VERBINDUNGEN Das Gerät versucht automatisch, eine Verbindung mit dem Netzwerk herzustellen. Netzwerkeinrichtung Netzwerkverbindung wird hergestellt... Abbrechen Vorherig Das verbundene Netzwerk wird angezeigt. Wählen Sie Fertig, um die Netzwerkverbindung zu bestätigen. Netzwerkeinrichtung Verbindung zu kabelgebundenem Netzwerk hergestellt. Wählen Sie [Experteneinstellungen] aus, um detaillierte Einstellungen vorzunehmen.
-
Seite 26: Andere Anschlüsse
HERSTELLEN VON VERBINDUNGEN Andere Anschlüsse Verbinden Sie Ihr TV-Gerät mit externen Geräten. Um beste Bild- und Tonqualität zu erhalten, verbinden Sie das externe Gerät mit dem TV-Gerät mithilfe des HDMI-Kabels wie in der Abbildung gezeigt. (Nur 32/39/42/47/55LY540H, 32/39/42/47/55LY541H) AUDIO IN (COMPONENT/DVI) EXTERNAL SPEAKER OUT... - Seite 27 HERSTELLEN VON VERBINDUNGEN (Nur 32/39/42/47/55LY540H, 32/39/42/47/55LY541H) PCMCIA-Karte AUDIO IN Passives MHL-Kabel (COMPONENT/DVI) Mobiltelefon Kopfhörer HDMI AUDIO OUT DVI OUT DVD / Blu-Ray / HD Receiver / HD STB / PC...
- Seite 28 HERSTELLEN VON VERBINDUNGEN (Nur 32/39/42/47/55/60LY540S) AUDIO IN (COMPONENT/RGB/DVI) (MHEG & SERVICE) EXTERNAL OPTICAL (Nur (RGB) SPEAKER OUT DIGITAL Satellitenmodelle) AUDIO OUT AUDIO IN ANTENNA/ (COMPONENT/RGB/DVI) Satellite CABLE IN COMPONENT RS-232C IN RGB IN (PC) (CONTROL & SERVICE) HDMI DVI OUT AUDIO OUT AUDIO IN (COMPONENT/RGB/DVI)
- Seite 29 HERSTELLEN VON VERBINDUNGEN (Nur 32/39/42/47/55/60LY540S) PCMCIA-Karte AUDIO IN Passives MHL-Kabel (COMPONENT/DVI) Mobiltelefon Kopfhörer HDMI AUDIO OUT DVI OUT DVD / Blu-Ray / HD Receiver / HD STB / PC...
- Seite 30 HERSTELLEN VON VERBINDUNGEN (Nur 32/39/42/47/55/60LY34**) (Nur 32LY340C) AUDIO IN (COMPONENT/RGB/DVI) (MHEG & SERVICE) EXTERNAL SPEAKER OUT OPTICAL DIGITAL (RGB) AUDIO OUT H/P OUT AUDIO IN ANTENNA/ (COMPONENT/RGB/DVI) Satellite CABLE IN COMPONENT RS-232C IN RGB IN (PC) (CONTROL & SERVICE) (Nur Satellitenmodelle) HDMI DVI OUT...
- Seite 31 HERSTELLEN VON VERBINDUNGEN (Nur 32/39/42/47/55/60LY33**) AUDIO IN (COMPONENT/RGB/DVI) OPTICAL EXTERNAL DIGITAL SPEAKER OUT AUDIO OUT (RGB) H/P OUT AUDIO IN ANTENNA/ (COMPONENT/RGB/DVI) CABLE IN COMPONENT RS-232C IN RGB IN (PC) (CONTROL & SERVICE) HDMI DVI OUT AUDIO OUT Kopfhörer AUDIO IN (COMPONENT/RGB/DVI) RECHTS DVD / Blu-Ray / HD Receiver /...
- Seite 32 HERSTELLEN VON VERBINDUNGEN (Nur 32/39/42/47/55/60LY34**, 32/39/42/47/55/60LY33**) PCMCIA-Karte Passives MHL-Kabel AUDIO IN (COMPONENT/DVI) Mobiltelefon HDMI AUDIO OUT DVI OUT DVD / Blu-Ray / HD Receiver / HD STB / PC...
- Seite 33 HERSTELLEN VON VERBINDUNGEN (Nur 32/42/49LY31**) (Nur Satellitenmodelle) 13/18V 700mA Max ANTENNA / Satellite IN CABLE IN OPTICAL DIGITAL HDMI AUDIO OUT GELB GRÜN Blu-Ray / HD Receiver BLAU / DVD WEISS WEISS WEISS OPTICAL AUDIO IN VIDEO AUDIO OUT DVI OUT MONO AUDIO VIDEO...
- Seite 34 HERSTELLEN VON VERBINDUNGEN (Nur 32/42/49LY31**) PCMCIA-Karte Passives MHL-Kabel Mobiltelefon WEISS HDMI DVD / Blu-Ray / HD Receiver / AUDIO OUT HD STB / PC DVI OUT DVD / Blu-Ray / HD Receiver / HD STB / PC...
- Seite 35 HERSTELLEN VON VERBINDUNGEN (Nur 22/28LY33**, 22/28LY34**) (Nur Satellitenmodelle) (RGB) EXTERNAL OPTICAL 13/18V SPEAKER DIGITAL 700mA Max RGB IN (PC) AUDIO OUT (Es werden nur Satellite IN Netzwerkmodelle IN 1 unterstützt.) ANTENNA COMPONENT / CABLE IN RS-232C IN AUDIO IN DC-IN (COMPONENT (CONTROL &...
- Seite 36 HERSTELLEN VON VERBINDUNGEN (Nur 22/28LY54**) 13/18V EXTERNAL AUDIO IN OPTICAL SPEAKER (COMPONENT DIGITAL (Nur 700mA Max (RGB) / DVI) AUDIO OUT IN 1 Satellitenmodelle) Satellite IN COMPONENT ANTENNA RS-232C IN DC-IN VOLUME / CABLE IN (CONTROL & SERVICE) CONTROL (19V AUDIO IN (COMPONENT / DVI)
- Seite 37 HERSTELLEN VON VERBINDUNGEN (Nur 22/28LY33**, 22/28LY34**, 22/28LY54**) PCMCIA-Karte AUDIO IN (COMPONENT Passives MHL-Kabel / DVI) oder AUDIO IN Mobiltelefon (COMPONENT /RGB/DVI) Kopfhörer HDMI AUDIO OUT DVI OUT DVD / Blu-Ray / HD Receiver / HD STB /...
- Seite 38 HERSTELLEN VON VERBINDUNGEN (Nur 28LY31**) (Nur (Es werden nur Satellitenmodelle) Netzwerkmodelle unterstützt.) 13/18V 700mA Max Satellite IN DC-IN (19V (MONO) Passives MHL- Kabel (MONO) (MONO) (MONO) Mobiltelefon DVD / Blu-Ray / HD Receiver / HD STB / AUDIO OUT DVI OUT (MONO) DVD / Blu-Ray / HD Receiver / Blu-Ray / HD Receiver...
- Seite 39 HERSTELLEN VON VERBINDUNGEN (Nur 28LY31**) PCMCIA-Karte USB / HDD Kopfhörer Der USB-Anschluss unterstützt Netzteile mit 0,5 A. Verwenden Sie ein separates Netzteil, falls Sie für Geräte wie Festplatten eine höhere Stromstärke benötigen.
-
Seite 40: Fernbedienung
FERNBEDIENUNG FERNBEDIENUNG Die Beschreibungen in diesem Handbuch beziehen sich auf die Tasten der Fernbedienung. Lesen Sie dieses Handbuch bitte aufmerksam durch, und verwenden Sie das TV-Gerät oder bestimmungsgemäß. Um die Batterien zu wechseln, öffnen Sie das Batteriefach, wechseln Sie die Batterien (1,5 V, AAA), legen Sie die -Enden entsprechend der Kennzeichnung im Fach ein, und schließen Sie das... - Seite 41 FERNBEDIENUNG (Nur LY540H, LY541H) (EIN/AUS) Ein- oder Ausschalten des TV-Gerätes. ꕊ ENERGY SAVING (Energiesparen) Passt die ENERGY AV MODE INPUT Bildschirmhelligkeit an, um den Stromverbrauch zu senken. AV MODE Auswahl eines AV-Modus. SAVING INPUT Ändert die Eingangsquelle. TV/RAD Wählt Radio-, TV- und DTV-Programme. Zifferntasten Zur Eingabe von Nummern.
- Seite 42 FERNBEDIENUNG (Nur LY540M) (EIN/AUS) Ein- oder Ausschalten des TV-Gerätes. TV/RAD Wählt Radio-, TV- und DTV-Programme. Q.MENU Öffnet die Schnellmenüs. AV MODE Auswahl eines AV-Modus. SUBTITLE Ruft den bevorzugten Untertitel im digitalen Modus auf. AV MODE INPUT Ändert die Eingangsquelle. Zifferntasten Zur Eingabe von Nummern. LIST Zum Zugriff auf die Liste der gespeicherten Programme.
- Seite 43 FERNBEDIENUNG (Nur 28LY31**) (EIN/AUS) Ein- oder Ausschalten des TV-Gerätes. TV/RAD Wählt Radio-, TV- und DTV-Programme. SUBTITLE Ruft den bevorzugten Untertitel im digitalen Modus auf. PIP/ Schaltet den PIP-Modus ein oder aus. (Abhängig vom Modell) Durch Drücken der AD-Taste wird die Audiobeschreibung PIP/ INPUT aktiviert.
- Seite 44 FERNBEDIENUNG (Nur 32/42/49LY31**) (EIN/AUS) Ein- oder Ausschalten des TV-Gerätes. TV/RAD Wählt Radio-, TV- und DTV-Programme. SUBTITLE Ruft den bevorzugten Untertitel im digitalen Modus auf. Durch Drücken der AD-Taste wird die Audiobeschreibung aktiviert. RATIO Ändert die Bildgröße. INPUT Ändert die Eingangsquelle. RATIO INPUT SUBTITLE...
-
Seite 45: Wartung
WARTUNG WARTUNG Reinigung des TV-Gerätes Reinigen Sie Ihr TV-Gerät regelmäßig für eine optimale Leistung und eine verlängerte Produktlebensdauer. VORSICHT Achten Sie darauf, zuvor das Gerät auszuschalten und trennen Sie das Netzkabel sowie alle anderen Kabel vom Gerät bzw. der Steckdose. Wenn das TV-Gerät über einen längeren Zeitraum unbeaufsichtigt oder ungenutzt ist, ziehen Sie das Netzkabel aus der Steckdose und trennen Sie alle Signalzuführungen, um mögliche Schäden durch Blitzschlag oder Spannungsspitzen zu vermeiden. -
Seite 46: Fehlerbehebung
FEHLERBEHEBUNG FEHLERBEHEBUNG Die Software-Version kann zur Leistungsoptimierung aktualisiert werden. Stellen Sie sicher, dass Ihre Geräte mit der LGE-Software kompatibel sind. Wenden Sie sich andernfalls an LGE und laden Sie die überarbeitete Software-Version nach den Vorgaben von LGE herunter. Problem Mögliche Lösung Das TV-Gerät Prüfen Sie den Sensor der Fernbedienung, und versuchen Sie reagiert nicht auf die... -
Seite 47: Technische Daten
TECHNISCHE DATEN TECHNISCHE DATEN Die Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern. 22LY33** 28LY33** MODELLE 22LY330C-ZA 28LY330C-ZA Abmessungen Mit Fuß (mm) 507,6 x 355,9 x 140,6 641,5 x 432 x 175 (B x H x T) Ohne Fuß (mm) - Seite 48 TECHNISCHE DATEN 22LY34** 28LY34** MODELLE 22LY340C-ZA 28LY340C-ZA Abmessungen Mit Fuß (mm) 507,6 x 355,9 x 140,6 641,5 x 432 x 175 (B x H x T) Ohne Fuß (mm) 507,6 x 315,7 x 53,1 641,5 x 395,8 x 57,6 Gewicht Mit Fuß...
- Seite 49 TECHNISCHE DATEN 47LY340* 47LY345* MODELLE 47LY340C-ZA 47LY345C-ZA Abmessungen Mit Fuß (mm) 1073 x 676 x 247 (B x H x T) Ohne Fuß (mm) 1073 x 629 x 55,8 Gewicht Mit Fuß (kg) 12,7 Ohne Fuß (kg) 12,3 Stromversorgung AC 100-240 V~ 50 / 60 Hz Stromverbrauch 110 W 55LY340*...
- Seite 50 TECHNISCHE DATEN 32LY540* 39LY540* MODELLE 32LY540H-ZA 39LY540H-ZA 39LY540S-ZA 32LY540S-ZA Abmessungen Mit Fuß (mm) 732 x 481 x 207 885 x 567 x 218 (B x H x T) Ohne Fuß (mm) 732 x 437 x 55,5 885 x 524 x 55,5 Gewicht Mit Fuß...
- Seite 51 TECHNISCHE DATEN 42LY541* 47LY541* MODELLE 42LY541H-ZA 47LY541H-ZA Abmessungen Mit Fuß (mm) 961 x 617 x 325 1073 x 680 x 325 (B x H x T) Ohne Fuß (mm) 961 x 567 x 55,5 1073 x 629 x 55,8 Gewicht Mit Fuß...
- Seite 52 TECHNISCHE DATEN 39LY331 * 42LY331 * MODELLE 39LY331C-ZA 42LY331C-ZA Abmessungen Mit Fuß (mm) 885 x 572 x 282 961 x 617 x 325 (B x H x T) Ohne Fuß (mm) 885 x 524 x 55,5 961 x 567 x 55,5 Gewicht Mit Fuß...
- Seite 53 Hersteller : Lien chang 22/28LY54**) Modell : LCAP35 Hersteller : Lien Chang Netzstecker Modell : LCAP25B Hersteller : LG Innotek (Nur 28LY31**) Modell : PSABL-204B CI-Modulabmessungen (Breite x Höhe x Tiefe) 100,0 mm x 55,0 mm x 5,0 mm Betriebstemperatur 0 °C bis 40 °C...
- Seite 54 TECHNISCHE DATEN Satelliten-Digital-TV Digital-TV Analog-TV DVB-T/T2 PAL/SECAM B/G/D/K, DVB-T PAL I/I’, Fernsehnorm DVB-C DVB-C DVB-S/S2 SECAM L/L’ VHF: E2 bis E12, VHF, UHF UHF: E21 bis E69, Programmabdeckung C-Frequenz, VHF, UHF CATV: S1 bis S20, Ku-Frequenz HYPER: S21 bis S47 Maximale Anzahl speicherbarer 6,000 1,500...
-
Seite 55: Hdmi-Pc-Unterstützter Modus
TECHNISCHE DATEN RGB-PC, HDMI/DVI-PC-unterstützter HDMI/DVI-PC-unterstützter Modus Modus (Verwenden Sie HDMI IN 1 für PC-Modus) (Nur 22/28/32/39/42/47/55/60LY54**, (Verwenden Sie HDMI IN 1 für PC-Modus) 32/42/49LY31**) (Nur 32/39/42/47/55/60LY33**, 22/28/32/39/42/47/55/60LY34**) Horizontale Vertikale Auflösung Frequenz Frequenz Horizontale Vertikale (kHz) (Hz) Auflösung Frequenz Frequenz (kHz) (Hz) 640 x 350 31,468... -
Seite 56: Ir-Codes
IR-CODES IR-CODES Diese Funktion steht nicht bei allen Modellen zur Verfügung. Code Code Function Note Funktion HINWEIS (Hexa) (Hexa) Fernbedienungstaste Fernbedienungstaste (EIN/AUS) (Ein/Aus) TV/RAD Fernbedienungstaste Fernbedienungstaste Fernbedienungstaste SUBTITLE Fernbedienungstaste Fernbedienungstaste < Fernbedienungstaste RATIO Fernbedienungstaste > Fernbedienungstaste INPUT Fernbedienungstaste Fernbedienungstaste 10-19 Fernbedienungstaste GRÜN Fernbedienungstaste... -
Seite 57: Einrichten Externer Steuergeräte
EINRICHTEN EXTERNER STEUERGERÄTE EINRICHTEN EXTERNER STEUERGERÄTE RS-232C-Einstellung Steckertyp: D-Sub 9-polig Ihr TV-Gerät kann von der Abbildung abweichen. Verbinden Sie die RS-232C (serielle Schnittstelle) mit einem externen Steuergerät (z. B. ein Computer oder ein A/V-Steuersystem), um die Gerätefunktionen ex- tern zu steuern. Verbinden Sie die serielle Schnittstelle des Steuerger- äts mit der RS-232C-Buchse auf der Rückseite des Geräts. -
Seite 58: Rs-232C-Konfigurationen
EINRICHTEN EXTERNER STEUERGERÄTE RS-232C-Konfigurationen Set ID (Geräte-ID) Set ID-Nummer. „Echtdatenzuordnung“ 7-adrige Konfigurationen Öffnen Sie die Hauptmenüs mit der Taste (Standard-RS-232C-Kabel) SETTINGS oder HOME. Drücken Sie die Navigationstasten, um zu OPTION zu scrollen und drücken Sie OK. Drücken Sie die Navigationstasten, um zur Set ID(Geräte-ID) zu gelangen, und drücken Sie OK. -
Seite 59: Kommunikationsparameter
EINRICHTEN EXTERNER STEUERGERÄTE Kommunikationsparameter Baudrate: 9600 Bit/s (UART) Stoppbit: 1 Bit Datenlänge: 8 Bit Kommunikationscode: ASCII-Code Parität: Keine Verwenden Sie ein Kreuzkabel (Cross/Reverse). Befehlsreferenzliste (Abhängig vom Modell) DATEN DATEN BEFEHL1 (Hexadezi- BEFEHL1 (Hexadezi- FEHL2 FEHL2 mal) mal) 12. Fernbedi- 01. Ein/Aus 00 to 01 enung 00 bis 01... -
Seite 60: Übertragungs-/Empfangsprotokoll
EINRICHTEN EXTERNER STEUERGERÄTE Übertragungs-/Empfangsprotokoll Übertragung [Befehl1][Befehl2][ ][Set ID][ ][Daten][Cr] [Befehl 1] : Erster Befehl zur TV-Steuerung (j, k, m oder x) [Befehl 2] : Zweiter Befehl zur TV-Steuerung. [Set ID] : Sie können die Set ID einstellen, um die gewünschte Monitor-ID im Optionsmenü zu wählen. - Seite 61 EINRICHTEN EXTERNER STEUERGERÄTE 01. Ein/Aus (Befehl: k a) 03. Bildschirm-Ruhezustand (Befehl: k d) ► Für die Steuerung des Ein-/Ausschaltens des ► Zur Aktivierung/Deaktivierung des Bildschirm- Geräts. Ruhezustands. Transmission [k][d][ ][Set ID][ ][Daten][Cr] Transmission[k][a][ ][Set ID][ ][Daten][Cr] Daten 00 : Bildschirm-Ruhezustand aus (Bild Daten 00: Ausschalten 01: Einschalten ein) Videoausgabe-Ruhezustand aus...
- Seite 62 EINRICHTEN EXTERNER STEUERGERÄTE 07. Helligkeit (Befehl: k h) 11. OSD-Auswahl (Befehl: k l) ► Zur Einstellung der Bildhelligkeit. Sie können ► OSD (Bildschirmmenü) Ein/Aus bei die Helligkeit auch über das Menü BILD Verwendung der Fernbedienung. einstellen. Transmission [k][l][ ][Set ID][ ][Daten][Cr] Transmission [k][h][ ][Set ID][ ][Daten][Cr] Daten 00: OSD Aus 01: OSD Ein...
- Seite 63 EINRICHTEN EXTERNER STEUERGERÄTE 15. Energie sparen (Befehl: j q) 7 6 5 Frequenz 4 3 2 1 0 Schritt ► Zur ROTuzierung der Leistungsaufnahme 0 0 0 1. Frequenz 0 0 0 0 0 0 (Dezimal) des TV-Geräts. Sie können die Funktion 0 0 1 2.
- Seite 64 EINRICHTEN EXTERNER STEUERGERÄTE 19. Kanal hinzufügen/überspringen (Befehl: m b) ► Zum Einstellen des Überspringen-Status für Component das aktuelle Programm. Transmission [m][b][ ][Set ID][ ][Daten][Cr] Daten 00: Überspringen 01: Hinzufügen HDMI Ack [b][ ][Set ID][ ][OK/NG][Daten][x] 20. Taste (Befehl: m c) Eingangsnummer Daten ►...
- Seite 65 Modell- und Seriennummer des TV- Gerätes befinden sich auf der Rückseite Notieren Sie diese Angaben unten (für den Fall einer Reparatur). MODELL SERIENNUMMER...
