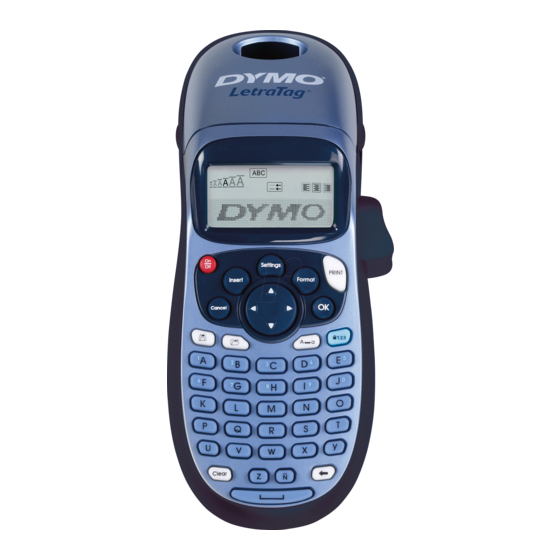

- Seite 1 DYMO LetraTag 100-H Etikettenauswurf LCD-Display Einstellungen Bandabschneider Ein- und Ausschalten Insert Drucken Cancel Format Speichern Navigation Speicher abrufen Num-Lock Großbuchstaben Löschen Rücktaste Leertaste Abbildung 1 LetraTag Etikettendrucker...
-
Seite 2: Registrierung Für Die Gewährleistung
LetraTag (LT) 12 mm-Etikettenkassetten. LT-Kassetten sind als Kunststoffband in vielen Farben und als weißes aufbügelbares Band verfügbar. Unter www.dymo.com finden Sie Informationen zu Bändern und Zubehör für den Etikettendrucker. Registrierung für die Gewährleistung Bitte füllen Sie die Karte zur Registrierung für die Gewährleistung aus, und senden Sie diese innerhalb von sieben Tagen an die entsprechende Kundendienstadresse. -
Seite 3: Anschluss Der Stromversorgung
Anschluss der Stromversorgung Der Etikettendrucker wird mit normalen Batterien. Um Strom zu sparen, schaltet sich der Etikettendrucker automatisch aus, wenn er zwei Minuten lang nicht benutzt wurde. Einsetzen der Batterien Der Etikettendrucker benötigt vier Alkalibatterien. Die Batterien einsetzen: 1. Nehmen Sie den Batteriefachdeckel ab. Siehe Figure 1. Figure 1 2. -
Seite 4: Einsetzen Der Etikettenkassette
Nehmen Sie die Batterien heraus, wenn der Etikettendrucker längere Zeit nicht benutzt wird. Einsetzen der Etikettenkassette Der Etikettendrucker wird mit einer Etikettenkassette geliefert. Unter www.dymo.com finden Sie Informationen zum Erwerb zusätzlicher Etikettenkassetten. Die Etikettenkassette einsetzen: 1. Drücken Sie auf den Kassettendeckel, um das Etikettenfach zu öffnen. - Seite 5 2. Legen Sie die Kassette so ein, dass sich das Etikett zwischen dem Druckkopf und der Andruckrolle befinden. Siehe Figure 3. Figure 3 3. Drücken Sie fest, bis die Kassette einrastet. 4. Schließen Sie die Kassettenabdeckung und drücken Sie zum einschalten auf...
-
Seite 6: Einstellen Von Datum Und Uhrzeit
Sprachwahl Wenn Sie das Gerät zum ersten Mal einschalten, werden Sie gebeten, die gewünschte Sprache auszuwählen. Standardmäßig ist Englisch eingestellt. Die gewählte Sprache legt fest, welcher Zeichensatz und welches Datumsformat verfügbar ist. Eine Sprache auswählen: 1. Drücken Sie auf , wählen Sie mit den Auf- und Abwärtspfeiltasten Sprache und drücken Sie 2. -
Seite 7: Drucken Des Ersten Etiketts
2. Wählen Sie mit den Auf- und Abwärtspfeiltasten Datum und drücken Sie . Das voreingestellte Datum wird angezeigt. 3. Bewegen Sie den Cursor mit der rechten und linken Pfeiltaste über die einzelnen Einstellungen (Monat, Tag und Jahr) und verstellen Sie mit den Auf- und Abwärtspfeiltasten den jeweiligen Wert. 4. -
Seite 8: Kennenlernen Des Etikettendruckers
2. Drücken Sie 3. Drücken Sie die Bandabschneidertaste, um das Etikett zuzuschneiden. Fertig! Sie haben das erste Etikett ausgedruckt. Im Folgenden werden die verfügbaren Optionen zum Erstellen von Etiketten erläutert. Kennenlernen des Etikettendruckers Machen Sie sich mit den Tasten und Funktionen des Etikettendruckers vertraut. -
Seite 9: Lcd-Display
Auf dem Display wird jedoch nur ein kleiner Teil der Zeichen angezeigt. Mit dem exklusiven grafischen Display von DYMO wird jede Formatierung sofort sichtbar. In Figure 4 beispielsweise ist die Kursivschrift und der abgerundete Rahmen im Text deutlich zu erkennen. - Seite 10 CAPS-Modus Mit der Taste wird die Großschreibung ein- und ausgeschaltet. Bei eingeschaltetem CAPS-Modus, wird CAPS auf dem Display angezeigt und alle eingegebenen Buchstaben erscheinen als Großbuchstaben. Der CAPS-Modus ist standardmäßig eingeschaltet. Wird der CAPS-Modus ausgeschaltet, werden alle eingegebenen Buchstaben als Kleinbuchstaben angezeigt. Num-Lock Die Taste ermöglicht den Zugriff auf die Zahlen auf den Tasten...
-
Seite 11: Navigationstasten
Navigationstasten Sie können Ihr Etikett mit der linken und rechten Pfeiltaste auf der Navigationstaste überprüfen und bearbeiten. Mit der Aufwärts- und Abwärtspfeiltaste können Sie durch die Menüauswahlen navigieren und anschließend auf drücken, um eine Auswahl zu treffen. Cancel Mit der Taste können Sie ein Menü... -
Seite 12: Formatieren Des Etiketts
Formatieren des Etiketts Sie haben mehrere Formatoptionen zur Auswahl, um Ihr Etikett zu gestalten. Änderung der Schriftgröße Für Ihre Etiketten stehen fünf Schriftgrößen zur Verfügung: Extraklein Extragroß Groß , Mittel, Klein Wenn Sie einen Schriftgrad auswählen, wird dieser Schriftgrad auf alle Zeichen eines Etiketts übertragen. -
Seite 13: Erstellen Von Etiketten Mit Zwei Zeilen
Normal Fett Kursiv Kontur Schattiert Vertikal Figure 5 Wenn Sie einen Schriftstil auswählen, wird dieser Schriftstil auf alle Zeichen übertragen. Schriftstile können für alphanumerische Zeichen und einige Symbole verwendet werden. Den Schriftstil einstellen: 1. Drücken Sie 2. Wählen Sie mit den Auf- und Abwärtspfeiltasten Schriftstil und drücken Sie 3. -
Seite 14: Hinzufügen Des Datums
Ein Etikett mit zwei Zeilen erstellen: 1. Geben Sie den Text für die erste Zeile ein und drücken Sie 2. Wählen Sie mit den Pfeiltasten Zweite Zeile und drücken Sie . Das Zeichen für mehrere Zeilen wird am Ende der ersten Zeile eingefügt, jedoch nicht auf das Etikett gedruckt. - Seite 15 Unterstrichen Rechteck Spitz Abgerundet Krokodil Scharfkantig Herzen Blumen Figure 6 Ein Etikett kann unterstrichen oder in einen Rahmen eingebettet werden, aber nicht beides zusammen. Eine Unterstreichung oder einen Rahmen hinzufügen: 1. Drücken Sie 2. Wählen Sie Rahmen und drücken Sie...
-
Seite 16: Einfügen Von Symbolen
3. Wählen Sie Unterstrichen oder einen Rahmenstil und drücken Sie Bei Etiketten mit zwei Zeilen werden beide Zeilen unterstrichen. Im Rahmenstilmodus werden alle Zeilen in einen Rahmenstil eingeschlossen. Verwendung von Symbolen und Sonderzeichen Sie können bei Ihren Etiketten Symbole und andere Sonderzeichen hinzufügen. -
Seite 17: Einfügen Internationaler Zeichen
3. Wenn Sie beim gewünschten Symbol sind, drücken Sie , um das Symbol in das Etikett einzufügen. Einfügen internationaler Zeichen Der Etikettendrucker unterstützt mit der RACE-Technologie den erweiterten lateinischen Zeichensatz. Wie bei der Tastatur eines Mobiltelefons können Sie, wenn Sie eine Buchstabentaste länger als... -
Seite 18: Vorschau Des Etiketts
eine Sekunde drücken, durch die Varianten auf dieser Buchstabentaste blättern. Um das Zeichen einzufügen, müssen Sie die Taste loslassen, wenn das gewünschte Zeichen erscheint. Wenn beispielsweise Französisch als Sprache ausgewählt ist und Sie die Buchstabentaste a gedrückt halten, werden alle verfügbaren Varianten, also a à... -
Seite 19: Einstellung Des Druckkontrastes
Einstellung des Druckkontrastes Sie können den Druckkontrast einstellen, um die Druckqualität Ihres Etiketts fein einzustellen. Den Kontrast einstellen: 1. Drücken Sie 2. Wählen Sie Kontrast und drücken Sie 3. Wählen Sie mit den Pfeiltasten eine Kontrasteinstellung und drücken Sie Verwendung des Speichers des Etikettendruckers Der Etikettendrucker verfügt über eine leistungsstarke Speicherfunktion, mit der der Text von bis zu neun häufig... -
Seite 20: Wartung Des Etikettendruckers
2. Navigieren Sie mit den Pfeiltasten durch die Felder. Sie können neuen Text an jedem Speicherplatz speichern. 3. Wählen Sie einen Speicherplatz und drücken Sie Ihr Etikettentext wird gespeichert, und es wird zurück zum Etikett geschaltet. Wiederaufruf gespeicherter Etiketten Sie können gespeicherte Etiketten später problemlos wieder aufrufen. - Seite 21 Reinigen Sie den Etikettendrucker von Zeit zu Zeit, damit er weiterhin einwandfrei funktioniert. Reinigen Sie das Schneidmesser immer, wenn Sie die Etikettenkassette austauschen. Das Schneidmesser reinigen: 1. Nehmen Sie die Etikettenkassette heraus. 2. Setzen Sie die Spitze eines Kugelschreibers oder Bleistifts auf das L-förmige Teil, wie in Figure 7 dargestellt, und drücken Sie das Teil nach unten.
-
Seite 22: Fehlerbehebung
Reinigen Sie den Druckkopf mit dem Reinigungsstift, der sich im Deckel des Etikettenfachs befindet. Wenn Sie keinen Reinigungsstift haben, wenden Sie sich bitte an den DYMO-Kundendienst (http://support.dymo.com). Fehlerbehebung Prüfen Sie die folgenden Abhilfemöglichkeiten, wenn bei dem Etikettendrucker ein Problem auftritt. - Seite 23 Fehlermeldung/Störung Abhilfe • Ersetzen Sie leere Batterien. Schlechte Druckqualität • Prüfen Sie, ob die Etikettenkassette korrekt eingesetzt ist. • Reinigen Sie den Druckkopf. • Ersetzen Sie die Etikettenkassette. Schlechte Schneidleistung Reinigen Sie das Schneidmesser. Siehe Wartung des Etikettendruckers Drucken Keine Maßnahme erforderlich. Die Meldung erscheint, wenn der Druckvorgang abgeschlossen ist.
-
Seite 24: Rückmeldungen Zur Dokumentation
Etikettenkassette. Etikettenstaus. • Reinigen Sie das Schneidmesser. Für weitere Unterstützung wenden Sie sich an den Kundendienst von DYMO. Die entsprechende Kontakttelefonnummer für Ihr Land finden Sie unter auf der Rückseite dieses So erreichen Sie den Kundendienst Benutzerhandbuchs. Rückmeldungen zur Dokumentation Wir sind stets bemüht, die beste Dokumentation für unsere Produkte... -
Seite 25: Umweltinformationen
Schicken Sie dazu eine E-Mail an: documentation@dymo.com Bitte beachten Sie, dass diese E-Mail-Adresse nur für Hinweise zur Dokumentation eingerichtet ist. Bei technischen Fragen wenden Sie sich bitte an den Kundendienst. Umweltinformationen Für die Herstellung des von Ihnen gekauften Produkts war die Gewinnung und Nutzung natürlicher Rohstoffe erforderlich. - Seite 26 Wenn Sie weitere Informationen zu Sammlungs-, Wiederverwendungs- und Recyclingsystemen benötigen, wenden Sie sich an die Abfallberatungsstelle Ihrer Stadt. Sie können sich auch an uns wenden, um weitere Informationen zur Umweltverträglichkeit unserer Produkte zu erhalten.
- Seite 27 Dieses Produkt hat eine CE-Kennzeichnung gemäß der EMV-Richtlinie und der Richtlinie zur Niedrigspannung und wurde entsprechend den folgenden internationalen Standards konstruiert: Verträglichkeit nach US FCC Klasse B Sicherheit - EN 60950, IEC 950, UL 1950 EMV nach EN 61000 3-2/3; EN 61000 4-2/3/4/5/6/8/11; ENV 50204; EU-Störfestigkeitsnorm - EN 55024 mit Anhängen A1, A2 Elektromagnetische Verträglichkeit (EMV) - Informationstechnische Einrichtungen, Störfestigkeitsmerkmale Emissionen –...
