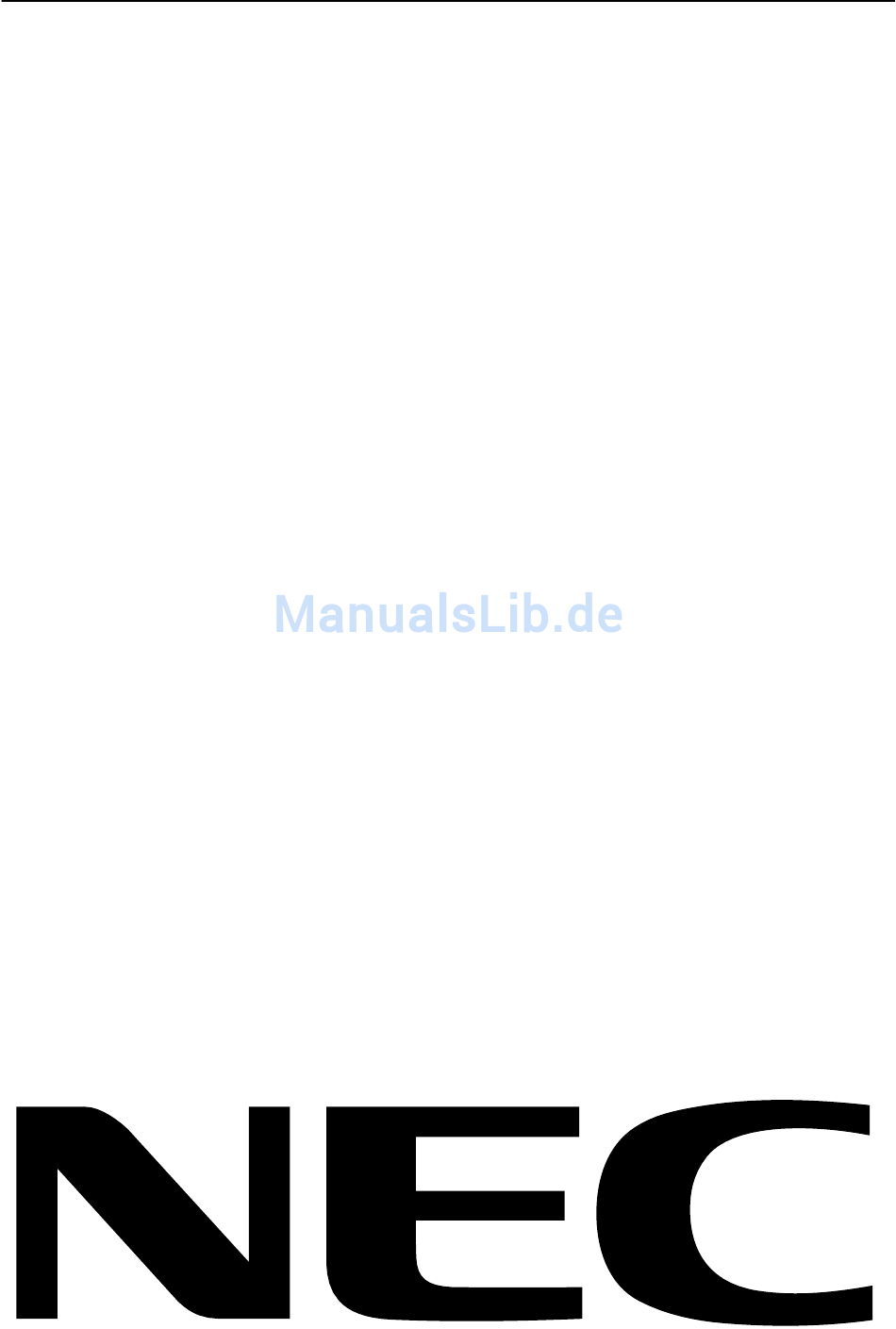

- Seite 1 MultiSync LCD2180UX Bedienerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Warnung, Vorsicht ........................Deutsch-1 Erklärung ............................. Deutsch-1 Konformitätserklärung - Canadian Department of Communications ........... Deutsch-2 Konformitätserklärung ........................Deutsch-2 Inhalt der Verpackung ........................Deutsch-3 Kurzanleitung ..........................Deutsch-4 Bedienelemente ........................... Deutsch-7 Einsatzempfehlungen ......................... Deutsch-11 Technische Daten ........................Deutsch-13 Merkmale und Funktionen ......................Deutsch-14 Fehlerbehebung ......................... -
Seite 3: Erklärung
Monitor ohne Netzkabel geliefert wurde. Wird der MultiSync LCD2180UX in Australien an einem Wechselstromnetz mit 220-240 V betrieben, muss das mit dem Monitor gelieferte Netzkabel verwendet werden. Setzen Sie sich mit Ihrem Händler in Verbindung, wenn der Monitor ohne Netzkabel geliefert wurde. -
Seite 4: Konformitätserklärung - Canadian Department Of Communications
C-UL: Trägt die Kennzeichnung C-UL und erfüllt die kanadischen Sicherheitsrichtlinien nach CSA/CSA C22.2 No. 60950-1. FCC-Hinweis Verwenden Sie die angebrachten bzw. angegebenen Kabel mit dem Farbmonitor MultiSync LCD2180UX (L213E9), um Störungen des Rundfunk- bzw. Fernsehempfangs zu vermeiden. Das Netzkabel muss in den USA zugelassen sein, den dortigen Sicherheitsstandards entsprechen und folgende Bedingungen erfüllen. -
Seite 5: Inhalt Der Verpackung
Inhalt der Verpackung Der Karton* mit Ihrem neuen NEC MultiSync LCD-Monitor sollte folgende Komponenten enthalten: • Monitor MultiSync LCD2180UX mit neig-, schwenk- und höhenverstellbarem Pivotfuß • Netzkabel • Signalkabel (Mini-D-SUB-Stecker mit 15 Stiften auf DVI-A) • Signalkabel (Kabel von DVI-D auf DVI-D) •... -
Seite 6: Kurzanleitung
Kurzanleitung Gehen Sie folgendermaßen vor, um den MultiSync LCD-Monitor an Ihr System anzuschließen: 1. Schalten Sie Ihren Computer aus. 2. PC oder Mac mit digitalem DVI-Ausgang: Verbinden Sie das DVI-Kabel mit dem Anschluss der Grafikkarte in Ihrem System (Abbildung A.1). Ziehen Sie die Schrauben fest. PC mit analogem Ausgang: Verbinden Sie den Mini-D-SUB-Stecker (15 Stifte) des DVI-A-Signalkabels mit dem Anschluss der Grafikkarte in Ihrem System (Abbildung A.2). -
Seite 7: Heben Und Senken Des Bildschirms
INPUT1 INPUT1 INPUT2 INPUT2 Abbildung C.2 Abbildung C.1 Anschluss für NEC Zusatzprodukte. Vacation- Verwenden Sie diesen Anschluss nur, wenn dies Schalter Netzschalter explizit angegeben wird. Abbildung D.1 Heben und Senken des Bildschirms Der Monitor kann im Hoch- und im Querformat gehoben oder gesenkt werden. Fassen Sie den Monitor zu diesem Zweck auf beiden Seiten an, und heben oder senken Sie ihn auf die gewünschte Höhe (Abbildung RL.1). -
Seite 8: Entfernen Des Monitorfußes Für Die Montage
Neigen Drehen Fassen Sie den Monitor an der oberen und unteren Seite, Fassen Sie den Monitor an beiden Seiten, und drehen Sie und neigen Sie ihn nach Bedarf (Abbildung TS.1). ihn nach Bedarf (Abbildung TS.2). Abbildung TS.1 Abbildung TS.2 HINWEIS: Neigen Sie den Monitor vorsichtig. Entfernen des Monitorfußes für die Montage So bereiten Sie den Monitor für eine alternative Montage vor: 1. -
Seite 9: Bedienelemente
Bedienelemente Die OSM Bedienelemente (On-Screen-Manager) auf der Vorderseite des Monitors haben folgende Funktionen: Sie können auf das OSM Menü zugreifen, indem Sie eine der Steuerungstasten (EXIT, , –, +) drücken. Zum Wechseln des Signaleingangs drücken Sie die Taste SELECT. HINWEIS: Zum Wechseln des Signaleingangs muss das OSM Menü geschlossen werden. Menu EXIT Schließt das OSM Menü. -
Seite 10: Farbsteuerungssystem
OPTIMIERUNG DER PHASE (nur analoger Eingang) Optimiert Schärfe, Deutlichkeit und Bildstabilität durch Erhöhen oder Verringern dieses Werts. Liefern die Funktionen „Autom. Einstellung“ und „Bildbreite“ kein zufrieden stellendes Bild, kann mit dieser Funktion eine Optimierung vorgenommen werden. Sie optimiert Schärfe, Deutlichkeit und Bildstabilität durch Erhöhen oder Verringern dieses Werts. - Seite 11 DVI-AUSWAHL: Diese Funktion dient der Auswahl des DVI-Eingangsmodus 1. Wenn die Auswahl bei DVI geändert wurde, muss der Computer neu gestartet werden. AUTO: Bei Verwendung des DVI-D-auf-DVI-D-Kabels muss „Auswahl bei DVI“ auf „Digital“ eingestellt werden. Bei Verwendung des Mini-D-SUB-auf-DVI-A-Kabels muss „Auswahl bei DVI“ auf „Analog“ eingestellt werden.
- Seite 12 Information GRAFIK MODUS: Stellt Informationen zur aktuellen Auflösung sowie technische Daten wie verwendetes Signaltiming, horizontale und vertikale Frequenz bereit. Erhöht oder verringert die aktuelle Auflösung. MONITORINFORMATION: Die Modell- und die Seriennummer des Monitors. OSM Warnung Die Menüs der OSM Warnungen können mit der Taste „Exit“ ausgeblendet werden. KEIN SIGNAL: Diese Funktion gibt eine Warnung aus, wenn kein horizontales oder vertikales Sync-Signal verfügbar ist.
-
Seite 13: Einsatzempfehlungen
Monitor mindestens eine Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC DISPLAY SOLUTIONS empfiehlt die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden. - Seite 14 DURCH RICHTIGE AUFSTELLUNG UND EINSTELLUNG DES MONITORS KÖNNEN ERMÜDUNGSERSCHEINUNGEN VON AUGEN, SCHULTERN UND NACKEN VERMIEDEN WERDEN. BEACHTEN SIE BEI DER AUFSTELLUNG DES MONITORS FOLGENDES: • Optimale Leistung wird erst nach ca. 20 Minuten Aufwärmzeit erzielt. • Stellen Sie den Monitor so auf, dass sich die Oberkante des Bildschirms auf Augenhöhe oder knapp darunter befindet.
-
Seite 15: Technische Daten
1152 x 870* bei 75 Hz 1280 x 1024* bei 60 Hz bis 85 Hz NEC DISPLAY SOLUTIONS empfiehlt 1600 x 1200 bei 60 Hz..... bestimmte Auflösungen für optimale Leistung. Hochformat: 480 x 640* bei 60 Hz bis 85 Hz Einige Systeme unterstützen möglicherweise... -
Seite 16: Merkmale Und Funktionen
Standard entspricht. So können kompatible Montagevorrichtungen von Drittanbietern problemlos verwendet werden. NaViSet: Eine bahnbrechende Software-Familie, entwickelt von NEC Display Solutions Europe GmbH. Sie bietet intuitiven Zugriff auf alle Monitor-Einstellungen sowie Ferndiagnose über die Windows-Schnittstelle und basiert auf dem VESA-Standard DDC/CI. Bei Verwendung eines standardmäßigen VGA- oder DVI-Signalkabels bietet NaViSet Einzelplatzbenutzern, aber auch im Netzwerk... -
Seite 17: Fehlerbehebung
Monitor mindestens eine Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC DISPLAY SOLUTIONS empfiehlt die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden. -
Seite 18: Anhang
Anhang Wenn Sie detaillierte Informationen über die Bedienelemente wünschen, verwenden Sie das erweiterte Menü. <Verwendung des erweiterten Menüs> • Schalten Sie den Monitor aus. • Schalten Sie den Monitor ein, indem Sie die Tasten POWER und SELECT mindestens eine Sekunde lang gleichzeitig drücken. •... - Seite 19 2: Der Wert nahe dem DICOM-Gammawert ist werksseitig voreingestellt, und der Helligkeitsunterschied zwischen den einzelnen Stufen wird lesbar angezeigt. PROGRAMMABLE: Die Helligkeit der Graustufen kann nach Belieben geändert werden, wenn die Anwendungs-Software von www.nec-display-solutions.com heruntergeladen wird. CUSTOM: Der Gammawert kann im Bereich von 0.5 bis 4.0 in Schritten von 0.1 ausgewählt werden.
- Seite 20 Menüpunkt6 Colour Control Farbsteuerungssystem: Mit sechs vordefinierten Farbeinstellungen kann die (Farbsteuerung) gewünschte Farbeinstellung aktiviert werden (sRGB, NATIVE und PROGRAMMABLE sind Standardeinstellungen und können nicht angepasst werden). Mit jeder Einstellung wird eine andere Farbtemperatur ausgewählt. R,Y,G,C,B,M,S: Hier können die Werte für die Farben Rot, Gelb, Grün, Cyan, Blau, Magenta und die Sättigung erhöht oder verringert werden.
- Seite 21 OSM Turn off Das OSM Steuerungsmenü wird ausgeblendet, wenn es nicht mehr verwendet wird. (OSM Anzeigedauer) Im Untermenü „OSM Anzeigedauer” können Sie festlegen, nach welchem Zeitraum das OSM Steuerungsmenü geschlossen wird, wenn der Benutzer keine Taste drückt. Die Voreinstellungen reichen von 10 -120 Sekunden in 5-Sekunden-Abständen. Drücken Sie + oder -, um die Einstellung auszuwählen.
- Seite 22 Menüpunkt9 Display Mode Stellt Informationen zur aktuellen Anzeigeauflösung sowie technische Daten wie (Anzeigemodus) verwendetes Signaltiming, horizontale und vertikale Frequenz bereit. Erhöht oder verringert die aktuelle Auflösung. Drücken Sie SELECT, um das Einstellungsmenü zu verschieben. Drücken Sie + oder -, um eine Anpassung vorzunehmen. Monitor Info.
-
Seite 23: Tco'99
TCO’99 (Schwarz) (Dies ist eine Übersetzung des englischen TCO’99-Textes) Herzlichen Glückwunsch! Sie haben ein nach Umweltschutzanforderungen TCO’99 zugelassenes und gekennzeichnetes Flammschutzmittel Produkt erworben! Sie verfügen jetzt über ein Produkt, das für den professionellen Einsatz Flammschutzmittel befinden sich in Platinen, Kabeln, Drähten, entwickelt wurde. -
Seite 24: Tco'03
TCO’03 (Weiß) (Dies ist eine Übersetzung des englischen TCO’03-Textes) Herzlichen Glückwunsch! Ihr neues Anzeigegerät trägt das Siegel „TCO’03 Displays“. Das bedeutet, dass dieses Gerät nach Qualitäts- und Umweltrichtlinien hergestellt wurde, die zu den strengsten der Welt gehören. Bei der Entwicklung dieses hochleistungsfähigen Geräts wurde nicht nur auf Benutzerfreundlichkeit, sondern auch auf möglichst geringe Umweltbelastung geachtet. -
Seite 25: Informationen Des Herstellers Zu Recycling Und Energieverbrauch
Informationen des Herstellers zu Recycling und Energieverbrauch NEC DISPLAY SOLUTIONS ist dem Umweltschutz verpflichtet und betrachtet Recycling als eine der obersten Prioritäten des Unternehmens, um die Belastung der Umwelt zu verringern. Wir bemühen uns um die Entwicklung benutzerfreundlicher Produkte sowie um die Definition und Einhaltung der aktuellsten Standards unabhängiger Organisationen wie ISO (International Organization for für Standardization).
