Inhaltszusammenfassung für DNT OBD2 Bluetooth

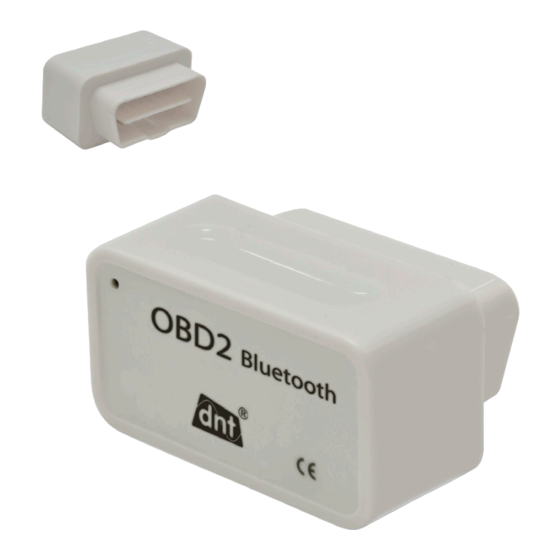

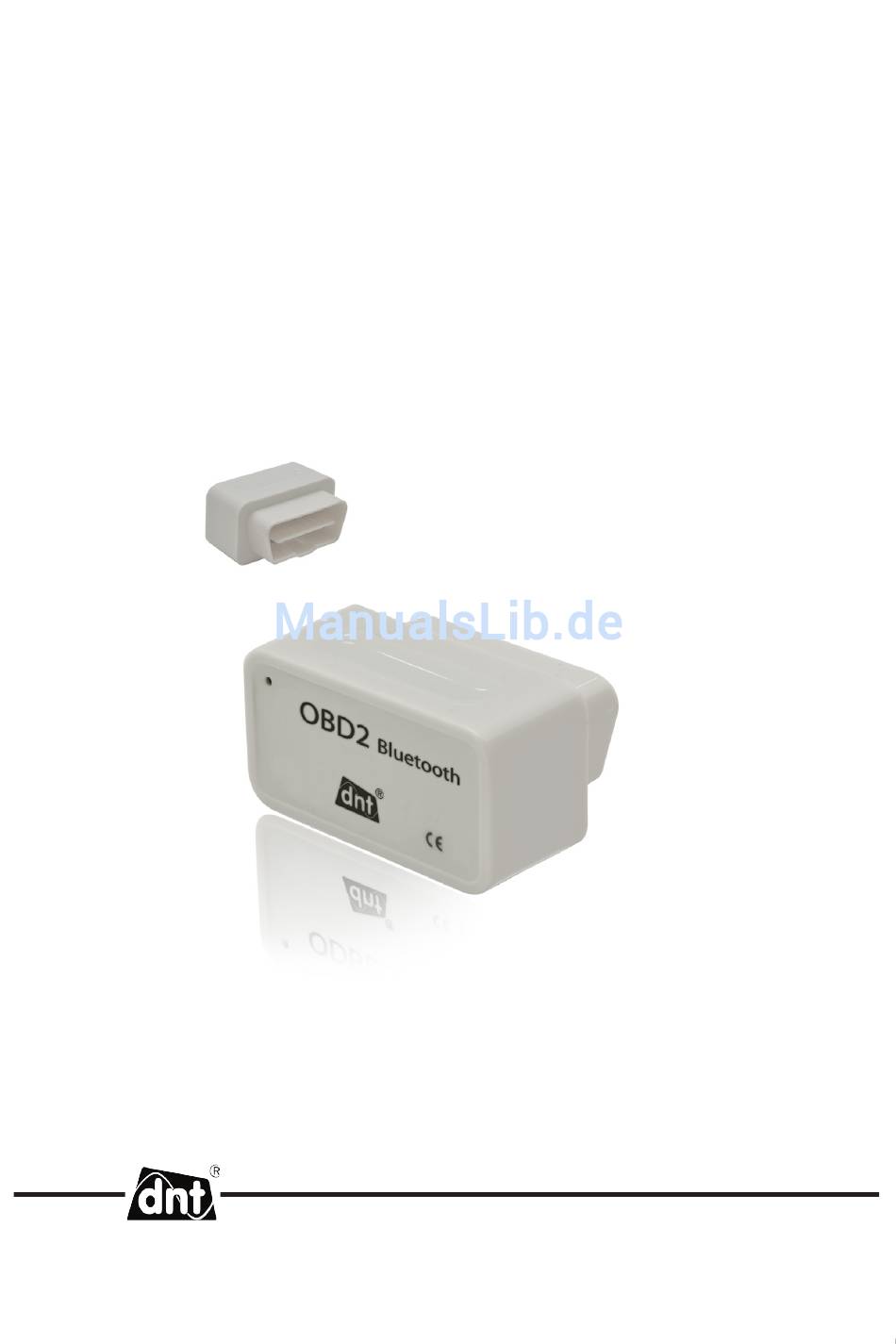

- Seite 1 OBD2 Bluetooth Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
CE-Erklärung ..........18 Umweltgerechte Entsorgung .......18 Serviceabwicklung ........18 Garantiebedingungen ........19 Inverkehrbringer: Drahtlose Nachrichtentechnik Entwicklungs- und Vertriebs GmbH Voltastraße 4 D-63128 Dietzenbach Tel. +49 (0)6074 3714-0 Fax +49 (0)6074 3714-37 Service-Hotline +49 (0)6074 3714-31 Internet http://www.dnt.de Email dnt@dnt.de Änderungen vorbehalten - 2 -... -
Seite 3: Sicherheitshinweise
Sicherheitsbestimmungen Das OBD2 Bluetooth Diagnosesystem ist ein Hilfsmittel und ent- bindet den Fahrer nicht von seiner Sorgfaltspflicht im Straßen- verkehr gemäß STVO. Beachten sie auch, dass das Smartphone Sicherheitshinweise im Auto nur benutzt werden darf, wenn es fest in einer Halterung steckt. - Seite 4 Sicherheitsbestimmungen Verwenden sie zur Reinigung der Außenflächen ein trockenes, weiches Tuch. Störung durch Funk Das Gerät arbeitet mit Bluetooth. Es kann nicht ausgeschlossen werden, dass andere Bluetooth-Geräte die Übertragung stören. - 4 -...
- Seite 5 Inbetriebnahme Inbetriebnahme Installieren sie die App OBD2 Bluetooth aus dem Apple Store oder Play Store auf Ihrem Smartphone. Stecken sie den OBD2-Adapter in den Steckplatz an Ihrem Fahrzeug und starten sie den Anlasser. Die Position des OBD2 Steckplatzes ist vom Fahrzeugtyp abhän- gig.
-
Seite 6: Apple Ios
Display Ihres Smartphones links / rechts wischen) das Menü Einstellungen aus. Tippen sie im Bereich Verbindung mit Adapter auf den und wählen das Gerät dnt OBD2 aus, um die Verbin- dung herzustellen. Sind Smartphone und Adapter erfolgreich ver- bunden leuchten alle Symbole oben links im Hauptbildschirm blau auf. -
Seite 7: Einstellungen
Einstellungen Einstellungen Bluetooth eingeschaltet Tippen sie auf den um in das Bluetooth-Menü zu gelan- gen. Schalten sie Bluetooth-Funktion Ihres Smartphones ein, indem sie die Aufforderung mit Ja bestätigen. Mit Adapter pairen: Zeigt an, ob das Smartphone mit dem Adapter gepaired ist. - Seite 8 Einstellungen Alarm Fahrermüdigkeit: Tippen sie auf den um in das Fahrermüdigkeitsalarm- Menü zu gelangen. Geben sie gewünschten Wert für eine Fahrzeitüberschrei- tung (in Stunden) ein, und tippen sie auf Bestätigen. Wird der eingegebene Wert überschritten, ertönt ein Warnsignal. Alarmeinstellungen: Ist die Alarmfunktion eingeschaltet tippen sie auf den um sie auszuschalten, ist die Alarmfunktion ausgeschaltet tippen sie auf den um sie einzuschalten.
-
Seite 9: Echtzeitdaten
Echtzeitdaten Echtzeitdaten Zur Echtzeit-Daten Anzeige stehen Ihnen verschiedene Parameter zur Aus- wahl. Die Art der Darstellung können sie wie oben dargestellt (in dem sie mit dem Finger über das Display Ihres Smartphones links / rechts wischen) auswählen d.h. entweder 1, 2, oder 6 Parameter im Analoganzeiger, oder 6 Parameter in Digitalanzeige. - Seite 10 Echtzeitdaten Sensor Luftmassenstrom Air Flow Rate from Mass Air Flow Sensor Abkürzung: MAF Anzeige in Gramm pro Sekunde. Der Sensor Luftmassen- strom oder Luftmassenmesser berechnet das Gewicht, beziehungsweise die Masse in der Luft. Der Luftmassen- messer gehört zu den Hauptsteuergrößen um die Ein- spritzmenge des Kraftstoffs zu ermitteln.
-
Seite 11: Für Luft/Kraftstoff
Echtzeitdaten Abkürzung: BARO Anzeige in kPa (Kilo Pascal). Der sogenannte BARO-Sen- sor ist im Motorsteuergerät (PCM) integriert und wandelt den gemessenen Luftdruck in ein entsprechendes Span- nungssignal um das wiederum die Kraftstoffeinspritzung beeinflusst. Spannung Steuergerät Control module voltage Abkürzung: VPWR(V) Anzeige in V (Volt). -
Seite 12: Fahrzeugdiagnose/Fahrzeug Im Selbsttest
Fahrzeugdiagnose/Fahrzeug im Selbsttest Ende der Schließzeit der Zündspule der dann den Zünd- funken und damit die Zündung des Luft Kraftstoffgemischs auslöst. Die Angabe erfolgt in Grad Kurbelwinkel vor bzw. nach dem oberen Totpunkt. Temperatur Ansaugluft Intake Air Temperature Abkürzung: IAT Anzeige in °C. - Seite 13 Fahrzeugdiagnose/Fahrzeug im Selbsttest Fehlersuche Der Fehlerspeicher wird durchsucht, und alle gespei- cherten Fehler mit Code und der entsprechenden Erklär- ung in Klartext angezeigt. Um einen Fehlereintrag zu löschen tippen sie auf Ent- fernen. Es können nicht alle Fehler gelöscht werden, diese erscheinen solang, bis der Fehler behoben ist.
-
Seite 14: Treibstoffverbrauchstest
Treibstoffverbrauchstest/ Routenanalyse Treibstoffverbrauchstest Momentaner Kraftstoffverbrauch in l/100km Fahrzeuggeschwindigkeit und Drehzahl Durchschnittlicher Kraftstoffverbrauch in l/100km Momentaner Kraftstoffverbrauch in l/h Zurückgelegte Wegstrecke/gefahrene Kilometer ab Start Kraftstoffverbrauch in l ab Start Durchschnittlicher Verbrauch in l/h Routenanalyse Zeigt eine Auswertung von verschiedenen Parametern an. Diese sind nur verfügbar, wenn das Menü... - Seite 15 Routenanalyse gefahrene Höchstge- Anzahl der Geschwindig- schwindigkeit in km/h, keitsüberschreitungen, Dauer der Geschwin- Standzeit in (h/m/s), digkeitsüberschrei - tungen in h/m/s), kumulierter Kraftstoff- kumulierte Kraftstoffkosten verbrauch, Gespeicherte Routen - 15 -...
-
Seite 16: Wartungsaufzeichnung
Wartungsaufzeichnung Wartungsaufzeichnungen Diese Funktion arbeitet als Wartungstagebuch Ihres Autos. Ob Ölwechsel, Zündkerzenwechsel oder Wechsel vom Ölfilter, hier können sie die Wartungsvorgänge mit Angabe der Kilometerlei- stung speichern und die Wartung kontrollieren. CE Erklärung - 16 -... - Seite 17 Technische Informationen - 17 -...
-
Seite 18: Umweltgerechte Entsorgung
Hiermit erklärt dnt GmbH, dass sich das Gerät OBD2 Bluetooth in Übereinstim- mung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinien 1999/5/EG (R&TTE) und 2004/104/EC (EMV) befindet. Die CE Erklärung ist unter www.dnt.de/konformitaet erhältlich. Umweltgerechte Entsorgung Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte gekennzeichnet. -
Seite 19: Garantiebedingungen
Garantiebedingungen 1. Es gelten grundsätzlich die gesetzlichen Garantiebestimmungen. Die Garantiezeit beginnt mit der Übergabe des Gerätes. Im Garantiefall ist das Gerät mit dem Kaufbeleg (Kassenzettel, Rechnung o.ä.), dem korrekt aus- gefüllten Gerätepass und einer genauen Fehlerbeschreibung einzureichen. Ohne diese Belege sind wir nicht zur Garantieleistung verpflichtet. - Seite 20 OBD2 Bluetooth Garantiekarte Warranty card Carte de garantie Garantiekaart Drahtlose Nachrichtentechnik Entwicklungs- und Vertriebs GmbH Voltastraße 4 D-63128 Dietzenbach Tel. +49 (0)6074 3714-0 +49 (0)6074 3714-37 Service-Hotline +49 (0)6074 3714-31 Internet http://www.dnt.de Email dnt@dnt.de Serien Nr. Serial no. N° de série Seienr.
