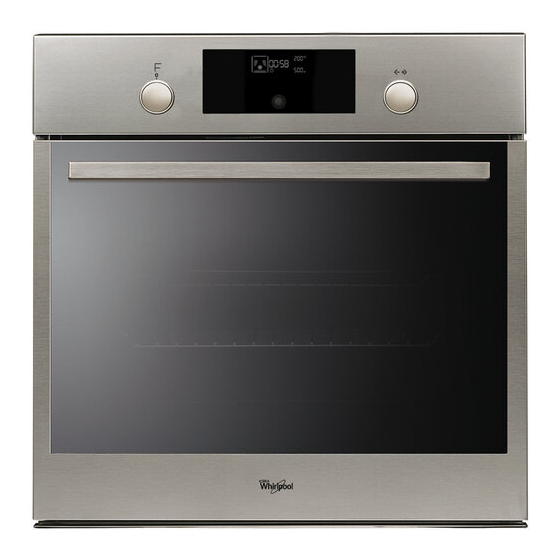

Whirlpool AKZ 548 IX Gebrauchsanleitung
Vorschau ausblenden Andere Handbücher für AKZ 548 IX:

Werbung

WICHTIGE SICHERHEITSHINWEISE
IHRE SICHERHEIT UND DIE ANDERER PERSONEN IST SEHR WICHTIG
Diese Anweisungen sowie das Gerät verfügen über wichtige Sicherheitshinweise, die Sie durchlesen und stets beachten sollten.
Dieses Symbol warnt vor möglichen Gefahren für die Sicherheit des Benutzers und andere Personen.
Alle Sicherheitshinweise werden von dem Gefahrensymbol und folgenden Begriffen begleitet:
GEFAHR
WARNUNG
Alle Gefahrenhinweise bezeichnen das potenzielle Risiko, auf das sie sich beziehen und
geben an, wie Verletzungsgefahren, Schäden und Stromschläge durch unsachgemäßen
Gebrauch des Gerätes vermieden werden können. Halten Sie sich genau an folgende
Anweisungen:
-
Halten Sie das Gerät von der Stromversorgung getrennt, bis die Installation
durchgeführt wurde.
-
Die Installation oder Wartung muss von einer Fachkraft gemäß den Herstellerangaben
und gültigen örtlichen Sicherheitsbestimmungen durchgeführt werden. Reparieren
Sie das Gerät nicht selbst und tauschen Sie keine Teile aus, wenn dies vom
Bedienungshandbuch nicht ausdrücklich vorgesehen ist.
-
Das Netzkabel darf nur durch Fachpersonal ersetzt werden. Wenden Sie sich an eine
autorisierte Kundendienststelle.
-
Die Erdung des Gerätes ist gesetzlich vorgeschrieben.
-
Das Netzkabel muss lang genug sein, um das in die Küchenzeile eingebaute Gerät an
das Stromnetz anzuschließen.
-
Um die einschlägigen Sicherheitsvorschriften zu erfüllen, muss installationsseitig ein
allpoliger Trennschalter mit einer Kontaktöffnung von mindestens 3 mm vorgesehen
werden.
-
Keine Vielfachsteckdosen oder Verlängerungskabel verwenden.
-
Nicht am Gerät oder am Netzkabel ziehen, um es von der Stromversorgung zu trennen.
-
Nach der Installation dürfen Strom führende Teile für den Benutzer nicht mehr
zugänglich sein.
-
Berühren Sie das Gerät nicht mit feuchten Händen und benutzen Sie es nicht, wenn Sie
barfuß sind.
-
Das Gerät ist ausschließlich zur Zubereitung von Nahrungsmitteln für private
Haushalte konzipiert. Jeder hiervon abweichende Gebrauch (z. B. das Beheizen von
Räumen) ist nicht gestattet. Der Hersteller übernimmt keine Verantwortung für
Schäden aufgrund von unsachgemäßer oder falscher Verwendung.
-
Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten
körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an
Erfahrung und Kenntnis verwendet werden, wenn diese beaufsichtigt werden bzw.
Anweisungen bezüglich der sicheren Verwendung des Geräts erhalten haben und die
damit verbundenen Gefahren kennen. Kinder dürfen nicht mit dem Gerät spielen.
Kinder dürfen das Gerät nicht ohne Aufsicht reinigen und pflegen.
Weist auf eine Gefahrensituation hin, die zu schweren Verletzungen führt, wenn sie nicht
vermieden wird.
Weist auf eine Gefahrensituation hin, die bei mangelnder Vorsicht zu schweren
Verletzungen führt.
DE3

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Whirlpool AKZ 548 IX

  • Seite 1 WICHTIGE SICHERHEITSHINWEISE IHRE SICHERHEIT UND DIE ANDERER PERSONEN IST SEHR WICHTIG Diese Anweisungen sowie das Gerät verfügen über wichtige Sicherheitshinweise, die Sie durchlesen und stets beachten sollten. Dieses Symbol warnt vor möglichen Gefahren für die Sicherheit des Benutzers und andere Personen. Alle Sicherheitshinweise werden von dem Gefahrensymbol und folgenden Begriffen begleitet: Weist auf eine Gefahrensituation hin, die zu schweren Verletzungen führt, wenn sie nicht GEFAHR...
  • Seite 2 Die erreichbaren Teile des Backofens können während des Betriebs sehr heiß werden. Halten Sie Kinder vom Gerät fern und achten Sie darauf, dass sie das Gerät nicht als Spielzeug benutzen. Das Gerät und die erreichbaren Teile werden während des Betriebs heiß. Vorsichtig vorgehen, um eine Berührung der Heizelemente zu vermeiden.
  • Seite 3: Hinweise Zum Umweltschutz

    AUFSTELLUNG Prüfen Sie nach dem Auspacken, dass das Gerät keine Transportschäden aufweist und die Backofentür richtig schließt. Bei auftretenden Problemen wenden Sie sich bitte an Ihren Händler oder rufen Sie die nächste Kundendienststelle an. Um eventuellen Schäden vorzubeugen, sollten Sie das Gerät erst unmittelbar vor der Installation von der Polystyrolunterlage nehmen.
  • Seite 4: Konformitätserklärung

    KONFORMITÄTSERKLÄRUNG Dieses Gerät ist für den Kontakt mit Lebensmitteln bestimmt und entspricht der EG-Richtlinie ( ) Nr. 1935/2004. Es wurde den Sicherheitsanforderungen der „Niederspannungsrichtlinie“ 2006/95/EG (die 73/23/EWG und nachfolgende Änderungen ersetzt), den Schutzvorschriften der EMV-Richtlinie 2004/108/EWG entsprechend entwickelt, gebaut und in den Handel gebracht.
  • Seite 5: Ausbau Der Tür

    • Reinigen Sie die Glasteile der Backofentür mit einem geeigneten Flüssigreiniger. Die Backofentür lässt sich zum Reinigen vollständig aushängen (siehe PFLEGE). • Das obere Grillelement lässt sich (nur bei bestimmten Modellen) zur Reinigung der oberen Fläche des Geräteinnenraums herunterklappen (siehe PFLEGE). HINWEIS: während längeren Garens von Speisen mit hohem Wassergehalt (z.
  • Seite 6: Absenken Des Oberen Grillelements (Nur Bei Einigen Modellen)

    Abb. 1 Abb. 2 ABSENKEN DES OBEREN GRILLELEMENTS (NUR BEI EINIGEN MODELLEN) Entfernen Sie die seitlichen Einhängegitter (Abb. 3) Ziehen Sie das Heizelement etwas nach vorn (Abb. 4) und senken Sie es anschließend ab (Abb. 5). Um das Grillelement wieder korrekt einzusetzen, heben Sie es an und ziehen Sie es leicht zu sich her. Vergewissern Sie sich, dass es korrekt in den seitlichen Aussparungen sitzt.
  • Seite 7: Nicht Mitgeliefertes Zubehör

    BEDIENUNGSANLEITUNG FÜR DEN OFEN FÜR DEN ELEKTRISCHEN ANSCHLUSS LESEN SIE BITTE DEN TEIL BEZÜGLICH DER INSTALLATION Bedienfeld Oberes Heizelement/Grill Kühlgebläse (nicht sichtbar) Typenschild (darf nicht entfernt werden) Glühlampe Rundes Heizelement (nicht sichtbar) Gebläse Drehspieß (falls vorgesehen) Unteres Heizelement (nicht sichtbar) 10.
  • Seite 8: Einschieben Der Roste Und Anderer Zubehörteile In Den Ofen

    EINSCHIEBEN DER ROSTE UND ANDERER ZUBEHÖRTEILE IN DEN OFEN Der Rost und die anderen Zubehörteile sind mit einem Blockiersystem ausgestattet, das ein versehentliches Herausziehen verhindert. Abb. 1 Schieben Sie den Rost mit dem erhöhten Teil „A“ nach oben zeigend waagerecht ein (Abb. 1). Kippen Sie den Rost auf Höhe der Blockierung „B“...
  • Seite 9: Beschreibung Des Displays

    BESCHREIBUNG DES DISPLAYS Anzeige der aktiven Heizelemente für die verschiedenen Garfunktionen Symbole für die Zeitverwaltung: Timer, Garzeit, Abschaltzeit, aktuelle Uhrzeit Informationen zu den ausgewählten Funktionen Automatische Funktion BROT/PIZZA gewählt Anzeige Backofentür geschlossen während des automatischen Reinigungszyklus (für dieses Modell nicht verfügbar) Backofen-Innentemperatur Pyrolyse-Funktion (für dieses Modell nicht verfügbar) Anbräunen...
  • Seite 10: Schnelles Vorheizen

    SCHNELLES VORHEIZEN Wählen Sie die Funktion Schnelles Vorheizen durch Drehen des „Funktionswahlknopfs“ auf das Symbol Bestätigen Sie mit der Taste : Die Einstellungen werden auf dem Display angezeigt. Wenn die vorgeschlagene der gewünschten Temperatur entspricht, drücken Sie die Taste . Zum Ändern gehen Sie wie in den vorhergehenden Abschnitten beschrieben vor.
  • Seite 11: Auswählen Von Spezialfunktionen

    TIMER Diese Funktion lässt sich nur bei ausgeschaltetem Ofen, beispielsweise für die Überwachung der Kochzeit von Nudeln, verwenden. Die maximal programmierbare Zeit beträgt 23 Stunden und 59 Minuten. Lassen Sie den „Funktionswahlknopf“ auf 0 und drehen Sie den „Navigationsknopf“, bis die gewünschte Zeit angezeigt wird.
  • Seite 12 Pizza Drehen Sie den „Funktionswahlknopf“ auf das Symbol : Auf dem Display wird „BREAD“ (BROT) angezeigt. Um die Funktion „PIZZA“ zu wählen, gehen Sie folgendermaßen vor: Drehen Sie den „Navigationsknopf“: Auf dem Display wird „PIZZA“ angezeigt. Drücken Sie , um die Funktion auszuwählen. Drehen Sie den „Navigationsknopf“, um die gewünschte Temperatur (zwischen 220 °C und 250 °C) einzustellen, und bestätigen Sie mit der Taste Drehen Sie den „Navigationsknopf“, um die gewünschte Garzeit einzustellen, und drücken Sie...
  • Seite 13 TABELLE FUNKTIONSBESCHREIBUNGEN BACKOFEN FUNKTIONSWAHLKNOPF Zum Unterbrechen des Garvorgangs und Abschalten des Geräts. BELEUCHTUNG Zum Ein-/Ausschalten der Innenbeleuchtung. Zur Beschleunigung des Auftauens von Speisen. Es wird empfohlen, das Gargut auf die mittlere Ebene zu geben. Es wird empfohlen, die Lebensmittel in ihrer Verpackung aufzutauen, um dem Austrocknen der Oberfläche vorzubeugen.
  • Seite 14 GARTABELLE Rezept Betriebs- Vorheizen Einschub- Temperatur Zeit Zubehör ebene (°C) (Min.) (von unten) 160-180 30-90 Kuchenform auf Rost Hefekuchen Ebene 3: Kuchenform auf Rost 160-180 30-90 Ebene 1: Kuchenform auf Rost Fettpfanne/Backblech oder 160-200 35-90 Gefüllter Kuchen Kuchenform auf Rost (Käsekuchen, Strudel, Ebene 3: Kuchenform auf Rost Obstkuchen)
  • Seite 15 Rezept Betriebs- Vorheizen Einschub- Temperatur Zeit Zubehör ebene (°C) (Min.) (von unten) Fisch gebacken/ in Folie 180-200 40-60 Fettpfanne oder Form auf Rost (Filet, ganz) Gefülltes Gemüse (Tomaten, Zucchini, 170-190 30-60 Form auf Rost Auberginen) Röstbrot 3 (hoch) Rost Ebene 4: Rost (Gargut nach halber Garzeit wenden) Fischfilets, -stücke 2 (mittel)
  • Seite 16 ERPROBTE REZEPTE in Konformität mit den Richtlinien IEC 60350:99+A1:05 +A2:08 und DIN 3360- 12:07:07 Rezept Betriebs- Vor- Einschub- Temp. Zeit Zubehör und heizen ebene (von (°C) (Min.) Anmerkungen unten) IEC 60350:2009-03 § 8.4.1 15-25 Fettpfanne/Kuchenblech Mürbeteigkekse ** Ebene 3: Kuchenblech 20-30 Ebene 1: Fettpfanne IEC 60350:2009-03 §...
  • Seite 17: Hinweise Zum Gebrauch Und Empfehlungen

    HINWEISE ZUM GEBRAUCH UND EMPFEHLUNGEN So lesen Sie die Garzeittabelle Die Tabelle gibt die beste Garfunktion für ein bestimmtes Lebensmittel an, das auf einer oder mehreren Ebenen gleichzeitig gegart werden kann. Die Garzeiten gelten ab dem Moment, in dem Sie das Gargut in den Ofen geben, die (eventuell erforderliche) Vorheizzeit zählt nicht dazu.
