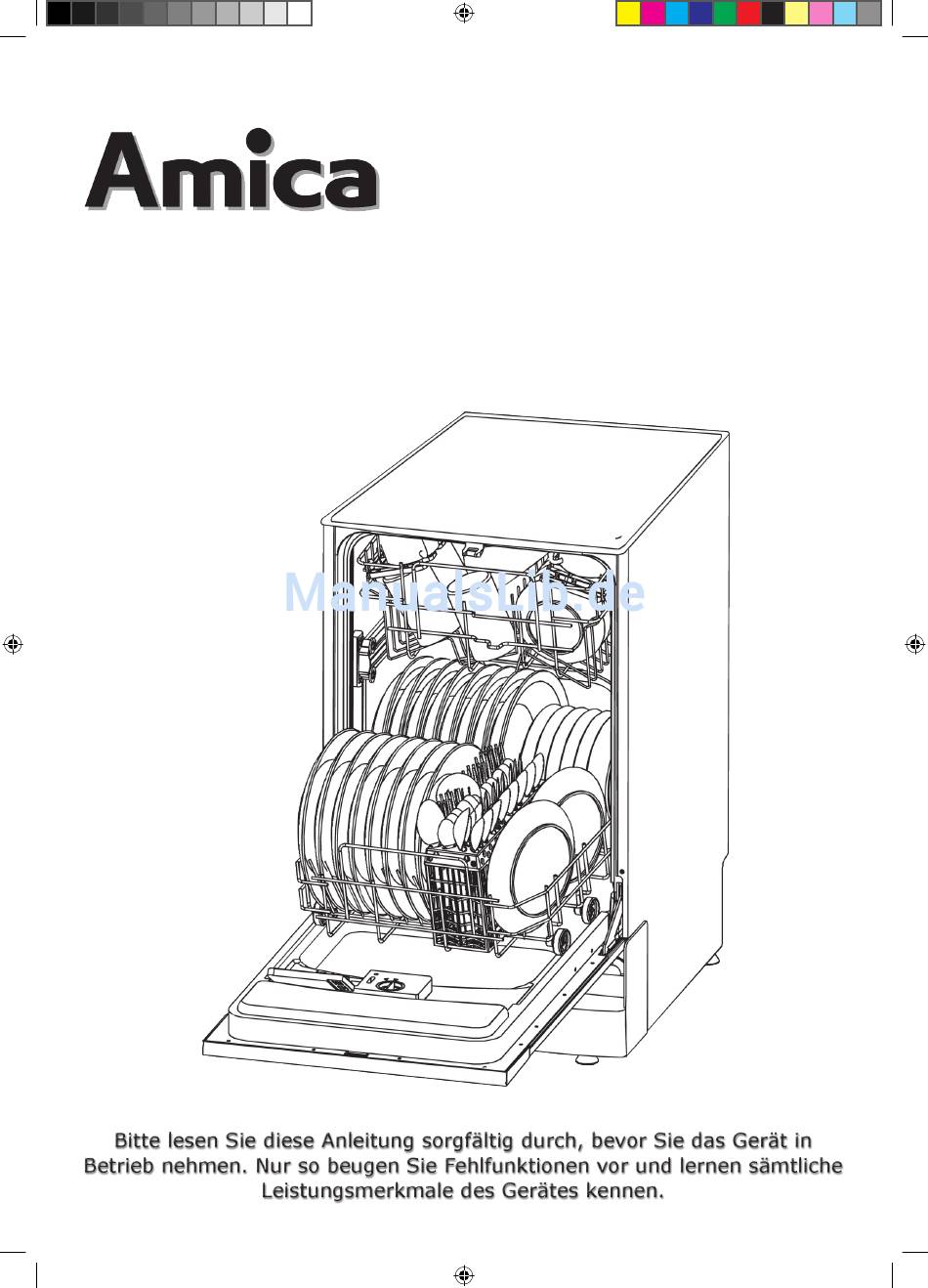

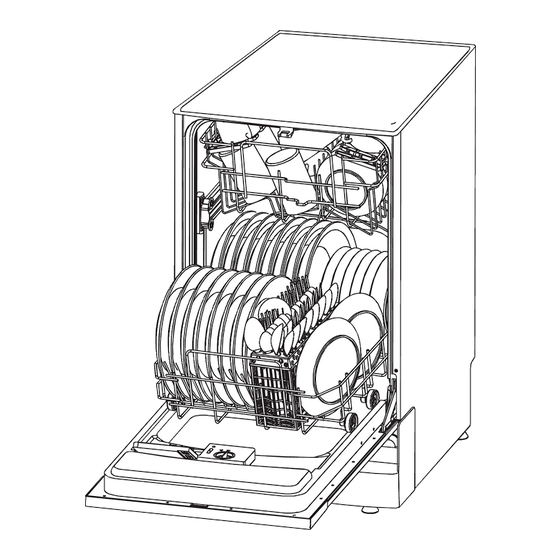

- Seite 1 Bedienungsanleitung Bedienungsanleitung 45 cm Einbau-Geschirrspüler 45 cm Einbau-Geschirrspüler EGSP 14095 E EGSP 14095 E BDA_EGSP 14095 E.indd 1 13.12.2012 18:02:09...
- Seite 2 . . . lesen Sie bitte den Abschnitt „Fehlerhilfe” auf Seite 28 f. Dies wird Ihnen helfen, kleinere Probleme selbst zu lösen, ohne die Hilfe von Servicefirmen in Anspruch nehmen zu müssen. © 2012 Copyright Amica International GmbH - 2 - BDA_EGSP 14095 E.indd 2...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige Sicherheitshinweise, bitte beachten! ..................4 Kurzanleitung (die detaillierte Anleitung lesen Sie ab der nächsten Seite) ........6 Die Installation ..............................7 Vorbereitungen ........................... 7 Maße und Anbau der Dekorplatte ....................7 Die Spannung der Türfedern einstellen ..................9 Der Anschluss der Abflussleitungen .................... -
Seite 4: Wichtige Sicherheitshinweise, Bitte Beachten
Wichtige Sicherheitshinweise, bitte beachten! • Überprüfen Sie die Verpackung des Gerätes so- fort nach Anlieferung auf Transportschäden. Sollten Sie Beschädigungen finden, kontaktie- ren Sie Ihren Lieferanten. Nehmen Sie niemals ein beschädigtes Gerät in Betrieb! • Dieses Gerät ist ausschließlich zum automa- tisierten Reinigen von Besteck und Geschirr • Warnung: Sie dürfen das Gerät niemals bestimmt. - Seite 5 • Hinweis zur Netztrennung: Um das Gerät vollständig vom Netz zu tren- nen, müssen Sie den Netzstecker aus der Netzsteckdose ziehen. Daher müssen Sie das Gerät so aufstellen, dass stets ein unbe- hinderter Zugang zur Netzsteckdose gewährleistet ist, damit Sie den Netzstecker in einer Notsituation sofort abziehen kön- nen.
-
Seite 6: Kurzanleitung (Die Detaillierte Anleitung Lesen Sie Ab Der Nächsten Seite)
Kurzanleitung (die detaillierte Anleitung lesen Sie ab der nächsten Seite) Gerät einschalten Öffnen Sie die Tür und drücken Sie die Ein / Aus-Taste Fach A für jeden Spülgang befüllen Reinigerbehälter auffüllen Fach B für Programme mit Vorspülgang befüllen (s. S. 18) Anzeige „C”... -
Seite 7: Die Installation
Die Installation Achtung: Die Installation des Gerätes muss von Fachpersonal durchgeführt werden! Der Anschluss an die Netzstromversorgung muss als letzter Schritt erfolgen! Vorbereitungen Die Einbauposition des Geschirrspülers sollte sich in der Nähe der bestehenden Zu- und Ablaufan- schlüsse sowie einer Netzsteckdose befinden. Hinweis: Überprüfen Sie bitte das beiliegende Installationszubehör (Halterung für die Dekorplatte, Schraube). - Seite 8 Befestigen Sie die Halterung an der Dekorplatte und führen Sie die Halterung in die Öffnung der Geschirrspülertür wie in Abb. 4a gezeigt ein. Nach der Positionie- rung der Platte fixieren Sie diese mit den Schrauben und Bolzen wie in Abbildung 4b gezeigt. Anbringen der Dekorplatte: 1.
-
Seite 9: Die Spannung Der Türfedern Einstellen
Die Spannung der Türfedern einstellen Die Spannung der Türfedern wurde im Werk korrekt für die Geschirrspülertür eingestellt. Nach Anbringen einer Dekorplatte wird es notwendig sein, dass Sie die Spannung der Türfedern nachstel- len, da die Gerätetür ja nun schwerer ist. Drehen Sie die Einstellschraube mit einem Inbusschlüssel im Uhrzeigersinn, um die Spannung des Stahlkabels zu erhöhen. -
Seite 10: Die Installationsschritte
Die Installationsschritte 1 Befestigen Sie die Dekorplatte mit den Halterungen an der Tür des Geschirrspülers. Orientieren Sie sich dabei an der Schablone für die Positionierung der Halterungen. 2 Stellen Sie die Spannung der rechten und linken Türfedern mit einem Inbusschlüssel ein. Wenn Sie dies nicht tun, kann der Geschirrspüler beschädigt werden. -
Seite 11: Das Gerät Ausrichten
Das Gerät ausrichten Bringen Sie das Gerät an die gewünschte Position, am besten mit der Rückseite gegen eine Wand und neben anderen Geräten. Für einen problemlosen Anschluss ist der Geschirrspüler mit Zu- und Abflussschläuchen ausgerüstet, die sich zu beiden Seiten hin führen lassen. Mit den Schraubfüßen können Sie das Gerät in der Höhe regulieren und bringen es in eine waagerechte Stellung. -
Seite 12: Der Elektrische Anschluss
Siphon Anschluss Der Abwasseranschluss muss sich in einer Höhe zwischen mindestens 40 cm und maximal 100 cm vom Boden aus befinden. Der Wasserzulaufschlauch sollte mit einer Schlauchschelle befestigt werden. Das freie Ende des Schlauches darf nicht in Wasser getaucht werden. Der elektrische Anschluss Warnung! Halten Sie sich strikt an die hier beschriebene Vorgehensweise. -
Seite 13: Übersicht Der Geräteteile
Übersicht der Geräteteile Die Bedienelemente 1 Einschaltkontrollleuchte - leuchtet bei eingeschaltetem Gerät 2 Ein / Aus - Taste - schaltet das Gerät ein und aus 3 Salz- / Klarspüleranzeige - leuchtet, wenn Sie Salz für die Wasserenthärtung ( ) nachfüllen müssen, oder wenn Sie den Klarspüler ( ) nachfüllen müssen 4 Start / Reset-Taste... -
Seite 14: Die Programmübersicht
Die Programmübersicht Programm Beschreibung Ablauf Reiniger Laufzeit Energie- Wasser- Klarspüler Vor-/Hauptsp. (min.) bedarf bedarf (kw/h) Für normal verschmutztes Vorspülen (50°C) Geschirr, benötigt 3in1- Hauptspülen (55°C) 3in1 Reiniger Klarspülen 3in1 1,08 13,5 Klarspülen (65°C) Trocknen Für normal verschmutztes Vorspülen (50°C) Geschirr, wie Töpfe, leicht Hauptspülen (55°C) ... -
Seite 15: B - Salz In Den Wasserenthärter Geben
Einstellen des Salz-Verbrauchs Wir haben diesen Geschirrspülautomat so konstruiert, dass Sie den Salzver- brauch entsprechend dem Härtegrad des von Ihnen verwendeten Wassers einstellen können. Dadurch können Sie den Salzverbrauch optimieren. Bitte gehen Sie dazu wie folgt vor: 1. Schrauben Sie die Kappe des Salzspeichers ab. 2. -
Seite 16: C - Füllen Sie Den Klarspülerspender Auf
3. Anschließend schrauben Sie die Kappe des Salzspeichers wieder fest. 4. Normalerweise braucht das Salz 2 - 6 Tage zum Auflösen, dann erst erlischt die Salz- Warnanzeige. 5. Sofort nach dem Einfüllen sollte ein Spülprogramm gestartet werden (wir empfehlen das Kurzprogamm) . -
Seite 17: Den Klarspülerspender Einstellen
1. Zum Befüllen des Klarspülerbehälters öffnen Sie den Behälter. Drehen Sie dazu die Kappe links herum auf die linke Pfeilmarkierung und nehmen Sie sie ab. 2. Füllen Sie den Klarspüler ein, bis die Klarspülerstandsanzeige komplett schwarz geworden ist. Der Behälter kann ca. 110 ml Klarspüler aufnehmen. Bitte überfüllen Sie nicht. Wischen Sie verschütteten Klarspüler mit einem Tuch weg, damit es beim nächsten Spülvorgang nicht zu übermäßiger Schaumbildung kommt. - Seite 18 Reinigerspender Vor jedem Spülvorgang müssen Sie den Reinigerspender gemäß den Angaben in der Programm-Ta- belle (S. 14) befüllen. Ihr Geschirrspüler braucht weniger Reiniger und Klarspüler als herkömmliche Geschirrspüler. Normalerweise reicht schon ein Teelöffel Reiniger für einen normale Maschinenfül- lung aus. Bei überdurchschnittlicher Verschmutzung kann natürlich auch eine etwas höhere Reini- germenge notwendig sein.
-
Seite 19: Beladen Der Geschirrkörbe
Beladen der Geschirrkörbe Zunächst einige Tipps: Wenn Sie neues Besteck oder Geschirr kaufen, achten Sie darauf, dass dieses spülmaschinenge- eignet ist. Verwenden Sie nur milde, geschirrfreundliche Reiniger. Verwenden Sie das Programm mit der niedrigsten Temperatur für die Reinigung empfindlicher Gegenstände. -
Seite 20: Wie Sie Den Oberen Korb Beladen Sollten
Wie Sie den oberen Korb beladen sollten Den obere Geschirrkorb sollten Sie mit dem eher zerbrechlichen und leichteren Geschirr wie Glä- ser, Kaffee- und Teetassen bzw. Untertassen etc. befüllen. Positionieren Sie leichtere Geschirrteile so, dass sie durch den Wasserstrahl nicht umgeworfen werden. 1. -
Seite 21: So Können Sie Den Oberen Korb In Der Höhe Verstellen
Wenn Sie besonders großes Geschirr verwenden, beladen Sie wie folgt: So können Sie den oberen Korb in der Höhe verstellen Sollten Sie für größere Gegenstände mehr Platz im unteren oder oberen Korb benötigen, so kön- nen Sie die Höhe des oberen Korbes variieren. Dazu verfügt der obere Korb über zwei Rollensätze in unterschiedlicher Höhe. -
Seite 22: Der Besteckkorb
Der Besteckkorb Damit das Besteck optimal gespült wird, ordnen Sie es mit den Griffen nach unten in den Besteck- korb ein. Räumen Sie weiteres Besteck / Geschirr aber äußerst vorsichtig ein, damit Sie sich an dem nach oben gerichteten Besteck nicht verletzen! Verfügt der Besteckkorb über seitlich angebrachte Aufhängungen, sollten Sie diese für die Aufnahme von Löffeln nutzen. -
Seite 23: Das Programm Wechseln
Das Programm wechseln Ein bereits laufendes Programm kann nur dann gewechselt werden, wenn es erst eine kurze Zeit läuft. Andernfalls ist der Reiniger evtl. bereits freigesetzt bzw. das Waschwasser bereits abgepumpt. In diesem Fall müssen Sie Reiniger nachfüllen. Drücken Sie Start / Reset - Taste für 3 Sekunden, das Gerät wechselt dann in die Betriebsbereit- schaft. -
Seite 24: Das Filtersystem
Das Filtersystem Der Filter verhindert, dass größere Essensreste oder andere Gegenstände in die Pumpe gelangen kön- nen. Solche Rückstände können zum Verstopfen des Filters führen und müssen dann entfernt werden. Das Filtersystem besteht aus drei Teilen, dem Hauptfilter, dem Grobfilter und dem Feinfilter. 1. -
Seite 25: Ein- / Ausbau Des Filtersystems
Ein- / Ausbau des Filtersystems Der Filter entfernt effizient Speisereste aus dem Spülwasser, so dass sie während des Programm- durchlaufs entsorgt werden können. Für die beste Spülergebnisse muss der Filter regelmäßig gereinigt werden. Daher sollten Sie die gröbsten Speisereste, die im Filter nach jedem Waschgang aufgefangen werden, durch Spülen der halbrunden Filter und Becher unter fließendem Wasser ent- fernen. -
Seite 26: Schutz Gegen Frost
Vorsicht: Verwenden Sie niemals einen Sprühreiniger, um die Tür des Geschirrspülers zu reini- gen. Dies könnte das Türschloss oder elektronische Komponenten des Gerätes beschä- digen. Schutz gegen Frost Sollte Ihr Geschirrspüler in einem ungeheizten Raum während der Winterzeit stehen, dann sollte der Servicetechniker folgendes berücksichtigen: 1. -
Seite 27: Hinweise Zum Umweltschutz
Wenn Sie in den Urlaub fahren Bevor Sie in Urlaub gehen, sollten Sie einen Spülvorgang mit leerem Geschirrspüler durchlaufen lassen. Dann ziehen Sie den Netzstecker und drehen die Wasserzufuhr ab, lassen Sie die Tür leicht geöffnet. Dies lässt die Dichtungen länger leben und vermeidet Geruchsbildung während Ihrer Abwesenheit. -
Seite 28: Fehlerhilfe
Fehlerhilfe Sollte das Gerät nicht wie in dieser Anleitung beschrieben arbeiten, probieren Sie bitte zunächst die hier aufgelisteten Tipps aus, bevor Sie sich an eine Service-Firma wenden. Problem Mögliche Gründe Was ist zu tun? Geschirrspüler läuft nicht Sicherung ist durchgebrannt oder der Neue Sicherung einsetzten lassen oder Schutzschalter wieder aktivieren. -
Seite 29: Die Fehlerzeichen
Besteck hat schlechte Beschichtung Eine schlechte Beschichtung behindert die Trocknung. Solche Gegenstände sind für die Reinigung in diesem Gerät nicht geeignet. Geschirr ist nicht sauber Falsches Programm Wählen Sie ein stärkeres Programm Falsche Beladung der Geschirrkörbe Stellen Sie sicher, dass Sprüharme und Reinigerklappe nicht durch Geschirr blockiert sind. -
Seite 30: Die Geräteabmessungen
Fax: (+49) 02593 9567 29666 E-Mail: service@amica-international.com Webseite: www.amica-international.com Allgemeine Anfragen an: info@amica-international.com Montag bis Freitag von 08.00 bis 17.00 Uhr (*) Rufnummern 01805: 14ct/Min. aus dem Festnetz der Deutschen Telekom AG 42ct/Min. Höchstpreis aus dem Mobilfunknetz - 30 - BDA_EGSP 14095 E.indd 30... - Seite 31 - 31 - BDA_EGSP 14095 E.indd 31 13.12.2012 18:02:18...
- Seite 32 Diese Anleitung ist urheberrechtsgeschützt. Alle Rechte vorbehalten. Weder die Anleitung als Ganzes, noch Auszüge daraus dürfen ohne unsere vorherige, schriftliche Zustimmung reproduziert werden. Amica International GmbH 59387 Ascheberg Deutschland Irrtümer und Änderungen der Technischen Eigenschaften vorbehalten. BDA_EGSP 14095 E.indd 32...
