Burgbad SYS30 Montageanleitung Seite 11

HSGK030
C
.

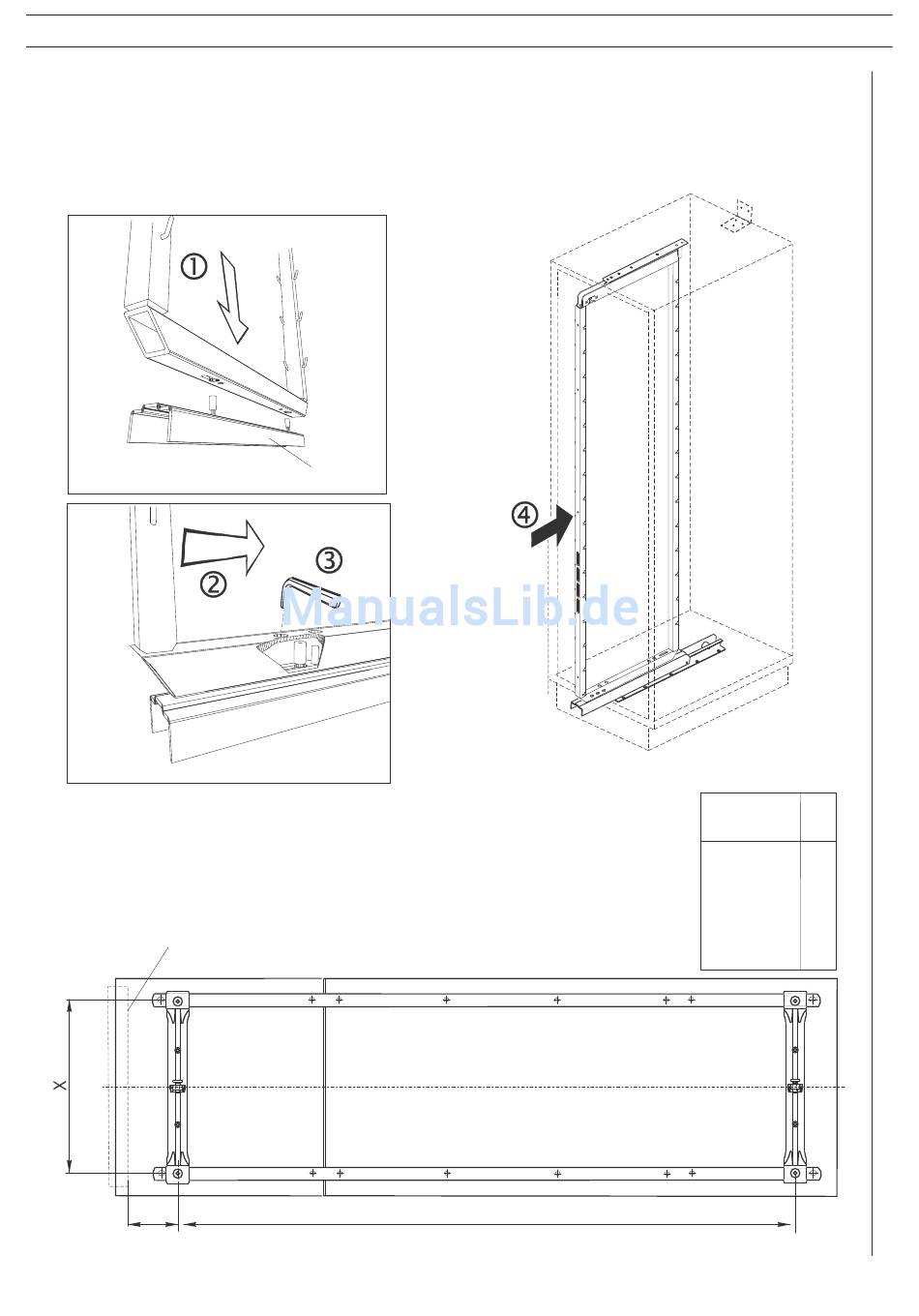

Montage untere Beschlagschiene (4).
Das Ende des Langloch muß am Gewindestift anliegen !
Assembly of the bottom runner (4).
The end of the elongated hole has to fit close to the headless pin !
Assemblage de la coulinsse in inférieure (4).
La fin du trou oblong doit coller à la vis sans tête !
D.
Montage der Frontschienen (1) und des Fronthalters (2)
Assembly of the frontstrips (1) and of the frontbracket (2)
Assemblage des rails frontaux (1) et du support frontal (2)
Oberkante Unterboden
top edge lower bottom
arête supérieure sous-sol
56,5
4
Y = lichte Schrankhöhe - 101,5mm
Y = inside cabinet - 101,5mm
Y = hauteur intérieure du meuble - 101,5mm
Y
Schrankmaß X
Cabinet dimensions X
Dimension d´armoire X
250 175
275 200
300 225
350 275
400 325
450 375
500 425
550 475
600 525
11
