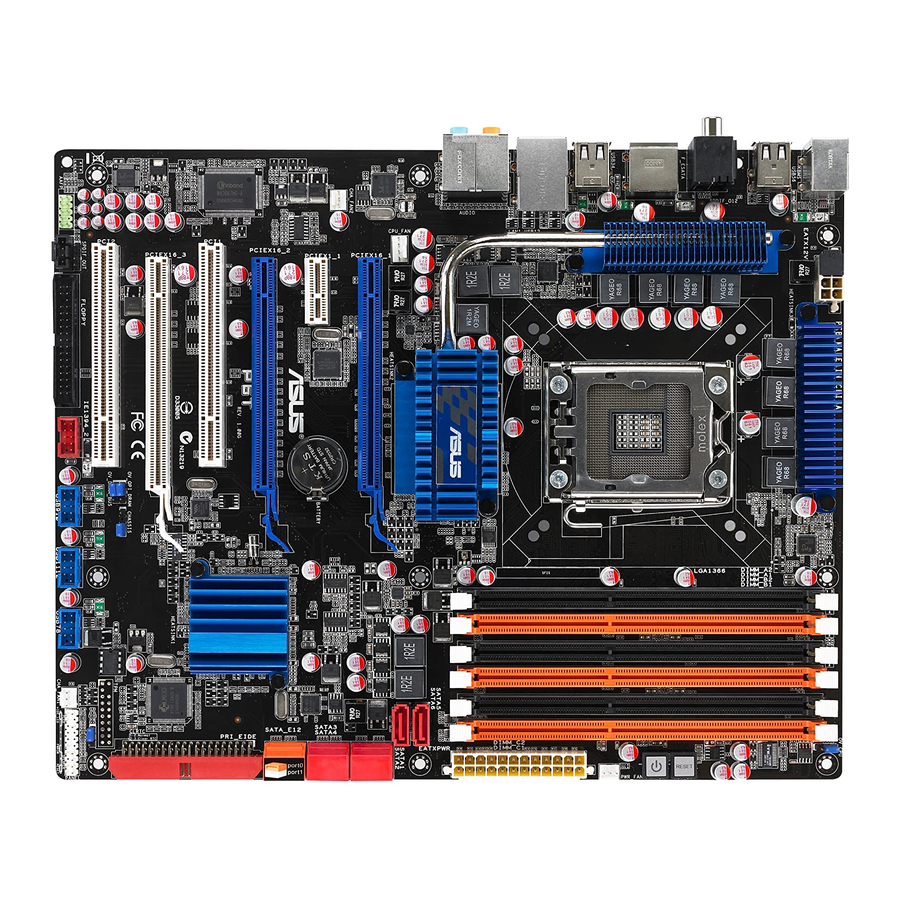

Asus P6T Deluxe Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Asus Anleitungen
  4. Mainboards
  5. P6T Deluxe
  6. Benutzerhandbuch

Asus P6T Deluxe Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

P6T Deluxe

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus P6T Deluxe

Inhaltszusammenfassung für Asus P6T Deluxe

  • Seite 1 P6T Deluxe...
  • Seite 2 Kein Teil dieses Handbuchs, einschließlich der darin beschriebenen Produkte und Software, darf ohne ausdrückliche, schriftliche Genehmigung von ASUSTeK COMPUTER INC. (“ASUS”) in irgendeiner Form, ganz gleich auf welche Weise, vervielfältigt, übertragen, abgeschrieben, in einem Wiedergewinnungssystem gespeichert oder in eine andere Sprache übersetzt werden.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Inhalt ......................iii Erklärungen ....................viii Sicherheitsinformationen ................ix Über dieses Handbuch ................x P6T Deluxe Spezifikationsübersicht ............xii Kapitel 1: Produkteinführung Willkommen! ................. 1-1 Paketinhalt ..................1-1 Sonderfunktionen ................ 1-2 1.3.1 Leistungsmerkmale des Produkts ........1-2 1.3.2 ASUS-eigene Sonderfunktionen ........1-3...
  • Seite 4 Kapitel 3: BIOS-Setup Verwalten und Aktualisieren des BIOS ........3-1 3.1.1 ASUS Update-Programm ..........3-1 3.1.2 ASUS EZ Flash 2-Programm .......... 3-4 3.1.3 Erstellen einer bootfähigen Diskette ....... 3-5 3.1.4 AFUDOS-Programm ............3-6 3.1.5 ASUS CrashFree BIOS 3-Programm ......3-8 BIOS-Setupprogramm ..............
  • Seite 5 Inhalt 3.3.7 AHCI Configuration ............3-15 3.3.8 System Information ............3-16 Ai Tweaker-Menü ................ 3-17 3.4.1 Ai Overclock Tuner ............3-17 3.4.2 CPU Ratio Setting ............3-18 3.4.3 Intel(R) SpeedStep (TM) Tech ........3-18 BCLK Frequency ................. 3-18 3.4.5 DRAM Frequency ............3-19 3.4.6 DRAM Timing Control ..........
  • Seite 6 ASUS Fan Xpert ............4-21 4.3.7 ASUS EPU—6 Engine ..........4-23 4.3.8 ASUS TurboV ..............4-27 4.3.10 SoundMAX High Definition Audioprogramm ....4-29 ® 4.3.10 ASUS Express Gate SSD ..........4-35 4.3.11 ASUS OC Palm (nur für die OC Palm-Version) .... 4-44...
  • Seite 7 Inhalt 4.4 RAID-Konfigurationen ............... 4-48 4.4.1 RAID-Definitionen ............4-48 4.4.2 Serial ATA-Festplatten installieren ........ 4-49 4.4.3 Intel RAID-Konfigurationen .......... 4-49 ® 4.4.4 Marvell SAS RAID-Konfigurationen ......4-57 ® Erstellen einer RAID-Treiberdiskette ..........4-66 4.5.1 Erstellen einer RAID-Treiberdiskette ohne Aufrufen des Betriebssystems ............

  • Seite 8: Erklärungen

    Erklärungen Erklärung der Federal Communications Commission Dieses Gerät stimmt mit den FCC-Vorschriften Teil 15 überein. Sein Betrieb unterliegt folgenden zwei Bedingungen: • Dieses Gerät darf keine schädigenden Interferenzen erzeugen, und • Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, einschließlich derjenigen, die einen unerwünschten Betrieb erzeugen. Dieses Gerät ist auf Grund von Tests für Übereinstimmung mit den Einschränkungen eines Digitalgeräts der Klasse B, gemäß...

  • Seite 9: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 10: Über Dieses Handbuch

    An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software-Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS- Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS- Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B.

  • Seite 11: In Diesem Handbuch Verwendete Symbole

    In diesem Handbuch verwendete Symbole Um sicherzustellen, dass Sie bestimmte Aufgaben richtig ausführen, beachten Sie bitte die folgenden Symbole und Schriftformate, die in diesem Handbuch verwendet werden. GEFAHR/WARNUNG: Informationen zum Vermeiden von Verletzungen beim Ausführen einer Aufgabe. VORSICHT: Informationen zum Vermeiden von Schäden an den Komponenten beim Ausführen einer Aufgabe.
  • Seite 12 2-Way oder Quad-GPU SLI™ ® Technologie* Unterstützt die ATI CrossFireX™ Technologie ® * SDie SLI-Unterstützung benötigt möglicherweise ein BIOS-Update. Besuchen Sie bitte www.asus.com für weitere Informationen. Speicherung Intel ICH10R Southbridge: ® - 6 x SATA 3.0 Gb/s-Anschlüsse (rot) - Intel Matrix Storage unterstützt SATA RAID 0,1,...
  • Seite 13 P6T Deluxe ��e�������������e������ ��e�������������e������ ASUS Sonderfunktionen ASUS exklusive Funktionen: - ASUS TurboV - ASUS OC Palm (nur für die OC Palm-Version) - ASUS 16+2-Phasen-Powerdesign - ASUS 16+2-Phasen-Powerdesign - Express Gate SSD ASUS Stromsparlösung: - ASUS EPU-6 Engine - ASUS AI Nap ASUS geräuscharme Temperaturregelung:...
  • Seite 14 P6T Deluxe ��e�������������e������ ��e�������������e������ Rücktafelanschlüsse 1 x PS/2 Tastatur-/Mausanschluss 1 x S/PDIF-Ausgang (koaxial + optisch) 1 x External SATA-Anschluss 1 x IEEE1394a-Anschluss 2 x RJ45-Anschlüsse 8 x USB 2.0/1.1-Anschlüsse 8-Kanal Audio-E/A-Anschlüsse Interne Anschlüsse 3 x USB-Anschlüsse unterstützen 6 weitere USB-Anschlüsse 1 x Diskettenlaufwerksanschluss 1 x IDE-Anschluss 6 x SATA-Anschlüsse (rot)
  • Seite 15 Dieses Kapitel beschreibt die Leistungsmerkmale des Motherboards und die unterstützten neuen Technologien. P��du��e��f���u�g...

  • Seite 16: Willkommen

    K����el��e������ Willkommen! ................. 1-1 Paketinhalt ..................1-1 Sonderfunktionen ................ 1-2 ASUS P6T Deluxe...

  • Seite 17: Paketinhalt

    1 x OC Palm-Paket (OC Palm-Gerät und USB-Kabel; OC Palm-Version nur für die Einzelhandelsversion) 1 x ASUS Q-Shield (E/A-Abdeckung) E/A-Abdeckung) 1 x ASUS optionale Lüfter, nur für Wasserkühlung oder passive Kühlung 1 x ASUS Q-Connector-Satz (USB, System- tafel; -Satz (USB, System- tafel; nur in der Einzelhandelsversion) 1 x ASUS SLI-Brückenverbinder...

  • Seite 18: Sonderfunktionen

    Dieses Motherboard und seine Verpackung entsprechen den Richtlinien zur Beschränkung gefährlicher Rohstoffe (Reduction of Certain Hazardous Substances, RoHS) der Europäischen Union. Dies entspricht dem Wunsch von ASUS, seine Produkte und deren Verpackung umweltbewusst und wiederverwertbar zu gestalten, um die Sicherheit der Kunden zu garantieren und den Einfluss auf die Umwelt so gering wie möglich zu halten.

  • Seite 19: Asus-Eigene Sonderfunktionen

    Siehe Seite 4-27 für Details. OC Palm (nur für die OC Palm-Version) Stellen Sie sich eine Übertaktung in Echtzeit auf einem Nebenbildschirm ohne Unterbrechung Ihrer Arbeit und Spiele vor. Mit dem stilvollen ASUS OC Palm können Sie mühelos Übertaktungsfunktionen ausführen und die Systemtemperaturen und Lüfterdrehzahlen überwachen. Des Weiteren unterstützt es Yahoo�...

  • Seite 20: Asus Express Gate Ssd

    Die ASUS Power Saving Solution hält die Balance zwischen höchster Leistungsfähigkeit und Senken des Stromverbrauchs. ASUS EPU-6 Engine Der neue ASUS EPU wurde zur 6 Engine-Version aktualisiert. Diese verbessert die Energieeinsparung, indem die Systemlast erkannt und intelligent in Echtzeit reguliert wird. Mit Autophase-Wechsel zwischen den Hauptkomponenten (Prozessor, Grafikkarte, Arbeitsspeicher, Chipsatz, Festplatten und Systemlüfter), ermöglicht ASUS EPU die automatische Einstellung der besten...

  • Seite 21: Windströmung-Wärmerohr-Lösung

    Entfernen Sie die Wärmeleitungen NICHT selbst, da sonst die Leitungen verbogen und damit die Hitzeverteilung beeinträchtigt werden können. Fan Xpert ASUS Fan Xpert ermöglicht es dem Benutzer, die Lüftergeschwindigkeit des CPU- und Gehäuselüfters je nach der Umgebung einzustellen, um den verschiedenen klimatischen Bedingungen auf der Welt im direkten Verhältnis mit der Systemlast gerecht zu werden.

  • Seite 22: Tpm-Unterstützung

    Arbeitsumgebung. Details siehe Seiten 2-27. Das TPM-Modul wird separat verkauft. ASUS EZ DIY Die Funktionen von ASUS EZ DIY machen es Ihnen einfach, Computerkomponenten zu installieren, das BIOS zu aktualisieren oder Ihre bevorzugten Einstellungen zu speichern. ASUS Integrierte Schalter Mit wenigen Handgriffen können Benutzer Feineinstellungen an der Leistung auch während der Übertaktung vornehmen, ohne dabei Jumper umstecken...

  • Seite 23: Asus Mylogo2

    ASUS CrashFree BIOS 3 Diese Funktion erlaubt Ihnen, die originalen BIOS-Daten von einem USB-Speicher wiederherzustellen, wenn die BIOS-Codes und -Daten beschädigt wurden. Details Details siehe Seite 3-8. ASUS EZ Flash 2 EZ Flash 2 ist ein benutzerfreundliches Programm zur Aktualisierung des BIOS.
  • Seite 24 Kapitel 1: Produkteinführung...

  • Seite 25: Kapitel 2: Hardware-Beschreibungen

    Dieses Kapitel führt die Hardware- einstellungsvorgänge auf, die Sie bei der Installation der Systemkomponenten ausführen müssen. Hier finden Sie auch Beschreibungen der Jumper und Anschlüsse am Motherboard. Hardware- Kapitel 2: Beschreibungen...
  • Seite 26 Zentralverarbeitungseinheit (CPU) ..........2-5 Systemspeicher ................2-12 Erweiterungssteckplätze ............2-18 Jumper ..................2-22 Integrierte Schalter ..............2-24 Anschlüsse ................. 2-25 Installieren des zusätzlichen Kühlkörperlüfters Installieren des zusätzlichen Kühlkörperlüfters ..... 2-39 2.10 Erstmaliges Starten ................2-40 2.11 Ausschalten des Computers ............. 2-41 ASUS P6T Deluxe...

  • Seite 27: Bevor Sie Beginnen

    Antistatik-Unterlage oder in die Originalverpackung der Komponente. Vor dem Installieren oder Ausbau einer Komponente muss die • ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Andernfalls könnten das Motherboard, Peripheriegeräte und/oder Komponenten stark beschädigt werden. ASUS P6T Deluxe...

  • Seite 28: Motherboard-Übersicht

    Motherboard-Übersicht 2.2.1 Motherboard-Layout -Layout Weitere Informationen zu den internen Anschlüssen und Rückseitenanschlüssen siehe Abschnitt 2.8 Anschlüsse. Kapitel 2: Hardware-Beschreibungen...

  • Seite 29: Layout-Inhalt

    USB-Anschlüsse (10-1 pol. USB910, USB1112, USB1314) 2-31 IEEE 1394a-Anschluss (10-1 pol. IE1394_2) 2-32 Diskettenlaufwerksanschluss (34-1 pol. FLOPPY) 2-27 Audioanschluss für das optische Laufwerk (4-pol. CD) 2-36 Fronttafelaudioanschluss (10-1 pol. AAFP) 2-34 Digitaler Audioanschluss (4-1 pol. SPDIF_OUT) 2-36 ASUS Express_Gate SSD 4-35 ASUS P6T Deluxe...

  • Seite 30: Ausrichtung

    2.2.3 Ausrichtung Beim Installieren des Motherboards müssen Sie es richtig ausgerichtet ins Computergehäuse einfügen. Die Kante mit den externen Anschlüssen zeigt zur Rückseite des Computergehäuses, wie es unten abgebildet ist. 2.2.4 Schraubenlöcher Stecken Sie neun (9) Schrauben in die eingekreisten Löcher, um das Motherboard am Gehäuse zu befestigen.

  • Seite 31: Zentralverarbeitungseinheit (Cpu)

    Reparaturkosten, wenn die Schäden durch die Anlieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS nimmt die Return Merchandise Authorization (RMA)- Anfrage nur an, wenn das Motherboard mit der Abdeckung am LGA775-Sockel geliefert wurde.

  • Seite 32: Installieren Der Cpu

    Installieren der CPU So installieren Sie eine CPU. 1. Suchen Sie den CPU-Sockel am Motherboard. P6T Deluxe CPU-Sockel 775 Stellen Sie vor der Installation der CPU sicher, dass die Sockelbox zu Ihnen zeigt und der Arretierhebel an Ihrer linken Seite liegt.
  • Seite 33 Kontakt mit Augen oder Haut gerät, waschen Sie sie so schnell wie möglich ab und suchen Sie einen Arzt auf. Um eine Kontamination durch die Paste zu vermeiden, tragen Sie sie nicht direkt mit dem Finger auf� ASUS P6T Deluxe...
  • Seite 34 Schließen Sie die Deckplatte (A) und Schließen Sie die Deckplatte (A) und drücken Sie dann den Arretierhebel (B), bis er in den Halteriegel einrastet. Kapitel 2: Hardware-Beschreibungen...

  • Seite 35: Installieren Von Cpu-Kühlkörper Und Lüfter

    Löcher am Motherboard ausgerichtet wurden. Drücken Sie jeweils zwei Drücken Sie jeweils zwei Druckstifte diagonal nach unten, um die Kühlkörper-Lüfter-Einheit zu befestigen. Richten Sie die Kühlkörper-Lüfter-Einheit so aus, dass das CPU-Lüfterkabel den kürzesten Weg zum CPU-Lüfteranschluss hat. ASUS P6T Deluxe...

  • Seite 36: Deinstallieren Des Cpu-Kühlkörpers Und -Lüfters

    Verbinden Sie das CPU-Lüfterkabel mit dem CPU_FAN-Anschluss am Motherboard. P6T Deluxe CPU-Lüfteranschluss Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden� Hardwareüberwachungsfehler können auftreten, wenn Sie vergessen, die Verbindung vorzunehmen. 2.3.3 Deinstallieren des CPU-Kühlkörpers und -Lüfters So deinstallieren Sie den CPU- Kühlkörper und -Lüfter: Trennen Sie das CPU-Lüfterkabel von dem Anschluss am Motherboard.

  • Seite 37: Installieren Des Optionalen Lüfters

    Stecken Sie das Kabel des optionalen Lüfters auf den CHA_FAN2 oder CHA_FAN2 oder PWR_FAN-Anschluss am Motherboard. -Anschluss am Motherboard. • Vergewissern Sie sich, dass der optionale Lüfter ordnungsgemäß installiert ist, um Schäden an Lüfter und Motherboard-Komponenten zu vermeiden. ASUS P6T Deluxe 2-11...

  • Seite 38: Systemspeicher

    240 Pole im Gegensatz zu einem 184-pol. DDR2 DIMM-Modul. DDR3 DIMM-Module sind anders gekerbt, so dass sie nicht in einen DDR3 DIMM- Steckplatz eingesteckt werden können. Die nachstehende Abbildung zeigt die Position der Steckplätze an: P6T Deluxe 240-pol. DDR2-DIMM- Steckplätze Kanal Steckplätze Kanal A...

  • Seite 39: Speicherkonfigurationen

    Frequenz als vom Hersteller angegeben. Um mit einer höheren Frequenz zu arbeiten, stellen Sie die Frequenz selbst ein, wie im. • Die Speichermodule benötigen evtl. bei der Übertaktung und bei der Nutzung unter voller Systemlast (6 DIMMs) ein besseres Kühlsystem. ASUS P6T Deluxe 2-13...

  • Seite 40: P6T Deluxe Motherboard Liste Qualifizierter Anbieter (Qvl) Für Ddr3-1600Mhz

    P6T Deluxe Motherboard Liste qualifizierter Anbieter (QVL) für DDR3-1600MHz DIMM-Steckplatz- u n t e r s t ü t z u n g S S / Chip- Anbieter Teilnr. Größe Chipnr. (optional) Marke Box P/N:TWIN3X2048-1600C7DHXIN CORSAIR Heat-Sink Package • • (CM3X1024-1600C7DHXIN)(XMP) (Kit of 2) BoxP/N:TW3X4G1600C9DHXNV CORSAIR Heat-Sink Package 9-9-9-24 •...

  • Seite 41: P6T Deluxe Motherboard Liste Qualifizierter Anbieter (Qvl) Für Ddr3-1333Mhz

    P6T Deluxe Motherboard Liste qualifizierter Anbieter (QVL) für DDR3-1333MHz DIMM-Steckplatz- unterstützung S S / Anbieter Teilnr. Größe Chipnr. Chip-Marke (optional) A-DATA SC63I1B16 K4B1G0846D SAMSUNG • • • • BoxP/N:TW3X4G1333C9DHX CORSAIR Heat-Sink Package 9-9-9-24 • • • (CM3X2048-1333C9DHX) (Kit of 2) BoxP/N:TWIN3X2048-1333C9 CORSAIR Heat-Sink Package 9-9-9-24 •...
  • Seite 42 Dreikanal-Speicherkonfiguration eingesteckt werden. D*: Unterstützt sechs (6) Module, die in die orangen Steckplätze und die • schwarzen Steckplätze als zwei Sätze für die Dreikanal- Speicherkonfiguration eingesteckt werden. . Aktuelle Listen qualifizierter Anbieter finden Sie auf der ASUS-Webseite. 2-16 Kapitel 2: Hardware-Beschreibungen...

  • Seite 43: Installieren Eines Dimms

    DIMM-Steckplatz zu entriegeln. DIMM-Kerbe Halten Sie das DIMM-Modul beim Drücken der Haltebügel leicht mit Ihren Fingern fest. Das DIMM-Modul könnte plötzlich herausspringen und beschädigt werden. Entfernen Sie das DIMM-Modul vom Steckplatz. ASUS P6T Deluxe 2-17...

  • Seite 44: Erweiterungssteckplätze

    Erweiterungssteckplätze Später wollen Sie eventuell Erweiterungskarten installieren. Folgende Unterabschnitte beschreiben diese Steckplätze und die von ihnen unterstützen Erweiterungskarten. Das Netzkabel muss unbedingt vor der Installation oder dem Entfernen der Erweiterungskarten ausgesteckt werden. Ansonsten können Sie sich verletzen und die Motherboard-Komponenten beschädigen. 2.5.1 Installieren einer Erweiterungskarte Lesen Sie vor dem Installieren der Erweiterungskarte die...

  • Seite 45: Interruptzuweisungen

    – – – – SATA controller 1 – – – – gemeins. – – – SATA controller 2 – – – – gemeins. – – – Audio Azalia – – – – – – gemeins. – ASUS P6T Deluxe 2-19...

  • Seite 46: Pci-Steckplätze

    2.5.4 PCI-Steckplätze Die PCI-Steckplätze unterstützen PCI-Karten wie LAN-Karten, SCSI-Karten, USB- Karten und andere Karten, die mit PCI-Spezifikationen übereinstimmen. Bitte entnehmen Sie die Steckplatzposition der nachstehenden Abbildung. 2.5.5 PCI Express x4-Steckplatz Das Motherboard unterstützt PCI Express x4-Netzwerkkarten, SCSI-Karten und andere Karen, die den PCI Express-Spezifikationen entsprechen. Bitte entnehmen Sie die Steckplatzposition der nachstehenden Abbildung.
  • Seite 47 Achten Sie beim Ausführen des CrossFireX™-Modus auf eine ausreichende Stromversorgung. Details siehe Seite 2-35. • Wenn Sie zwei Grafikkarten benutzen, verbinden Sie für eine bessere Umgebungstemperatur einen Gehäuselüfter mit dem Gehäuselüfter- anschluss (CHA_FAN1/2/3). Details siehe Seite 2-33. ASUS P6T Deluxe 2-21...

  • Seite 48: Jumper

    Jumper RTC RAM löschen (CLRTC) Mit diesen Jumpern können Sie das Echtzeituhr- (RTC) RAM im CMOS löschen. Sie können die Einstellung des Datums und der Zeit sowie die Systemsetup-Parameter im CMOS löschen, indem Sie die CMOS RTC RAM-Daten löschen. Die RAM-Daten im CMOS, die Systemeinstellungs-informationen wie z.B. Systemkennwörter einbeziehen, werden mit einer integrierten Knopfbatterie aufrecht erhalten.
  • Seite 49 Diese Jumper gestatten Ihnen die fortschrittlichen Übertaktungseinstellungen im BIOS für die CPU, den DRAM-Bus und das QPI DRAM zu aktivieren oder deaktivieren. Lesen Sie bitte die folgenden Informationen, bevor sie die Jumpereinstellungen ändern. P6T Deluxe CPU / Northbridge-Überspannungseinstellung CPU / Northbridge-Überspannungseinstellung OV_CPU OV_DRAM_BUS...

  • Seite 50: Integrierte Schalter

    Mit den integrierten Schaltern können Sie Feineinstellungen auch bei geöffnetem System außerhalb des Gehäuses vornehmen. Power on-Schalter Mit diesem Schalter starten Sie das System oder wecken es aus dem Schlafmodus auf. P6T Deluxe Power on-Schalter Power on-Schalter Reset-Schalter Mit dem Reset-Schalter starten Sie das System neu. P6T Deluxe Reset-Schalter...

  • Seite 51: Anschlüsse

    Verbindung der hinteren Lautsprecher einer 4-Kanal, 6-Kanal, oder 8-Kanal- Audiokonfiguration vorgesehen. Line In-Anschluss (hellblau). Dieser Anschluss verbindet mit Kassettenrecordern, CD- oder DVD-Playern und anderen Audiogeräten. Line Out-Anschluss (hellgrün). Dieser Anschluss verbindet mit Kopfhörern oder Lautsprechern. In 4-Kanal-, 6-Kanal-, und 8-Kanal-Konfiguration wird dieser Anschluss zum Front-Lautsprecherausgang. ASUS P6T Deluxe 2-25...
  • Seite 52 10. Mikrofonanschluss (rosa). Dieser Anschluss nimmt ein Mikrofon auf. 11. Seitenlautsprecherausgang (grau). Dieser Anschluss nimmt die Seitenlautsprecher in einer 8-Kanal-Audiokonfiguration auf. Die Funktionen der Audioanschlüsse in einer 2-, 4-, 6- oder 8-Kanalkonfiguration entnehmen Sie bitte der folgenden Audiokonfigurationstabelle. Audio 2-�� 4-�� 6-�� oder 8-Kanal-Konfiguration Anschluss Kopfhörer 4-Kanal 6-Kanal...

  • Seite 53: Interne Anschlüsse

    Dieser Anschluss unterstützt ein Trusted Platform Module (TPM)-System, das Schlüssel, digitale Zertifikate, Passwörter und Daten sicher speichern kann. Ein TPM-System hilft außerdem, die Netzwerksicherheit zu verstärken, schützt digitale Identitäten und sichert die Plattformintegrität. P6T Deluxe TPM Anschluss Das TPM-Modul wird separat verkauft. ASUS P6T Deluxe 2-27...
  • Seite 54 Verbinden Sie den blauen Anschluss mit dem IDE-Anschluss des Motherboards, und wählen Sie aus den folgenden Modi, um das Gerät zu konfigurieren. HINWEIS: Richten Sie die rote Markierung des Flachbandkabels auf PIN 1 aus. P6T Deluxe EIDI Anschluss Laufwerksjumper Laufwerks- Kabelanschluss Modus...
  • Seite 55 Pack 1 installiert werden. Die Serial ATA RAID-Funktion (RAID 0, 1, 5 und 10) ist nur unter Windows XP oder späteren Versionen verfügbar. ® • Wenn Sie Hot-Plugging und NCQ verwenden, stellen Sie das Element Configure SATA as im BIOS auf [AHCI]. Details siehe Abschnitt 3.3.6 Storage Configuration. ASUS P6T Deluxe 2-29...
  • Seite 56 Diese Anschlüsse nehmen SAS (Serial Attached SCSI)-Signalkabel für SAS-Festplatten auf. Schließen Sie bitte zwei SAS-Festplatten an diese zwei Anschlüsse an, um RAID 0 oder RAID 1 zu konfigurieren. P6T Deluxe SAS RAID-Anschluss • Wenn ICH10R SATA-Anschlüsse auf den RAID- oder AHCI-Modus eingestellt wurden, können SAS-Festplatten nur unter Windows erkannt...
  • Seite 57 P6T Deluxe USB 2.0 Anschluss Verbinden Sie niemals ein 1394-Kabel mit dem USB-Anschluss, sonst wird das Motherboard beschädigt� Verbinden Sie zuerst ein USB-Kabel mit dem ASUS Q-Connector (USB, blau), und verbinden Sie dann den Q-Connector (USB) mit dem USB-Anschluss auf dem Motherboard.
  • Seite 58 IEEE 1394a-Anschluss (10-1 pol. IE1394_2) -Anschluss (10-1 pol. IE1394_2) IE1394_2) Dieser Anschluss ist für IEEE 1394-Ports vorgesehen. Verbinden Sie das IEEE 1394-Modul-Kabel mit diesem Anschluss und installieren Sie dann das Modul in einer Steckplatzaussparung an der Rückseite des Gehäuses. P6T Deluxe IEEE 1394 Anschlüsse Anschlüsse e Verbinden Sie niemals ein USB-Kabel mit dem IEEE 1394-Anschluss, sonst wird das Motherboard beschädigt�...
  • Seite 59 Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard- Komponenten beschädigen. Dies sind keine Jumper� Setzen Sie KEINE Jumpersteckbrücke auf die Lüfteranschlüsse� • Die ASUS Q-Fan-Funktion wird nur von den Anschlüssen CPU_FAN und CHA-FAN 1-3 unterstützt. • Wenn Sie zwei oder mehr Grafikkarten installieren, empfehlen wir, für optimale Hitzeabsenkung das hintere Gehäuselüfterkabel an den...
  • Seite 60 Die mit “Gehäusesignal” und “Erde” markierten Stifte sind in der Standardeinstellung mit einer Jumpersteckbrücke kurzgeschlossen. Entfernen Sie die Jumpersteckbrücke von den Stiften, wenn Sie die Funktion zur Gehäuseeinbruchserkennung verwenden möchten. P6T Deluxe Gehäuseeinbruchsanschluss Gehäuseeinbruchsanschluss 10. Fronttafel-Audiosockel (10-1 pol. AAFP) Fronttafel-Audiosockel (10-1 pol. AAFP)
  • Seite 61 PSCalculator.aspx?SLanguage=en-us. • Wenn Sie zwei High-end PCI Express x16-Karten verwenden, benutzen Sie für mehr Systemstabilität ein Netzteil mit 1000W. Empfohlene Netzteile Empfohlene Netzteile SilverStone ST1000 Seasonic SS-600HT Thermaltake W0083RE Thermaltake PUREPower-600AP Silverstone SST-ST75ZF EnerMAX EG701AX-VE (E)(24P) ASUS P6T Deluxe 2-35...
  • Seite 62 12. Audioanschluss für optische Laufwerke (4-pol. CD) Mit diesen Anschlüssen können Sie Stereo-Audiosignale von Quellen wie CD-ROM-Laufwerken, dem TV-Tuner, oder MPEG-Karten empfangen. P6T Deluxe Interner Audioanschluss 13. Digitaler Audioanschluss (4-1 pol. SPDIF) Dieser Anschluss ist für zusätzliche Sony/Philips Digital Interface (S/PDIF)- Anschlüsse gedacht. P6T Deluxe Digitaler Audio-Anschluss Digitaler Audio-Anschluss Das S/PDIF-Ausgangskabel muss separat erworben werden.
  • Seite 63 14. Systemtafelanschluss (20-8 pol. PANEL) Systemtafelanschluss (20-8 pol. PANEL) Dieser Anschluss unterstützt mehrere Gehäuse-gebundene Funktionen. P6T Deluxe Systemtafelanschluss Systemtafelanschluss • Systemstrom-LED (2-pol. PLED) Dieser 2-pol. Anschluss wird mit der System-Strom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die System-Strom-LED leuchtet, wenn Sie das System einschalten.

  • Seite 64: Asus Q-Connector (Systemtafel)

    ASUS Q-Connector (Systemtafel) Mit dem ASUS Q-Connector können Sie Gehäusefronttafelkabel in nur wenigen Schritten anschließen und entfernen. Folgen Sie den nachstehenden Anweisungen, um ASUS Q-Connector zu installieren. Verbinden Sie die Kabel des Fronttafelanschlusses mit dem ASUS Q-Connector. Beziehen Sie sich für die Poldefinitionen...

  • Seite 65: Installieren Des Zusätzlichen Kühlkörperlüfters

    (2) standardmäßigen M3- Schrauben (separat verkauft) an den Abstandhalter. • Verbinden Sie das Lüfterkabel mit dem CHA_FAN3-Anschluss am Motherboard. • Stellen Sie sicher, dass der Lüfter richtig installiert wurde, um Schäden an dem Lüfter und Motherboard-Komponenten zu vermeiden. ASUS P6T Deluxe 2-39...

  • Seite 66: Erstmaliges Starten

    2.10 Erstmaliges Starten Erstmaliges Starten Bringen Sie nach Vervollständigen aller Anschlüsse die Abdeckung des Systemgehäuses wieder an. Stellen Sie sicher, dass alle Schalter im ausgeschalteten Zustand sind. Verbinden Sie das Netzkabel mit dem Netzanschluss an der Rückseite des Systemgehäuses. Verbinden Sie das Netzkabel mit einer Steckdose, die einen Überspannungs- schutz besitzt.

  • Seite 67: 2.11 Ausschalten Des Computers

    Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. Das Drücken des Stromschalters für länger als vier Sekunden stellt das System, ungeachtet der BIOS-Einstellung, auf den Soft-Aus-Modus. Details siehe Abschnitt 3.6 Power-Menü in Kapitel 3. ASUS P6T Deluxe 2-41...
  • Seite 68 2-42 Kapitel 2: Hardware-Beschreibungen...

  • Seite 69: Kapitel 3: Bios-Setup

    Dieses Kapitel erklärt Ihnen, wie Sie die Systemeinstellungen über die BIOS- Setupmenüs ändern. Hier finden Sie auch ausführliche Beschreibungen der BIOS-Parameter. BIOS-Setup Kapitel 3:...
  • Seite 70 K����el��e������ Verwalten und Aktualisieren des BIOS ........3-1 BIOS-Setupprogramm ..............3-9 Main-Menü .................. 3-12 3.4 Ai Tweaker-Menü -Menü ................ 3-17 Advanced-Menü ................. 3-25 Power-Menü ................3-32 Boot-Menü .................. 3-36 Tools-Menü ................. 3-40 Exit-Menü ..................3-44 ASUS P6T Deluxe...

  • Seite 71: Erwalten Und Aktualisieren Des Bios

    ASUS Update (Aktualisiert das BIOS in einer Windows -Umgebung.) ® ASUS EZ Flash 2 (Aktualisiert das BIOS im DOS über eine Diskette/ einen USB-Speicher) ) ASUS AFUDOS (Aktualisiert das BIOS über eine bootfähige Diskette) ) ASUS CrashFree BIOS 3 (Aktualisiert das BIOS über eine bootfähige Aktualisiert das BIOS über eine bootfähige...

  • Seite 72: Aktualisieren Des Bios Über Das Internet

    So aktualisieren Sie das BIOS über das Internet: Starten Sie das ASUS Update-Programm unter Windows , indem Sie auf ® Start > Programme > ASUS > ASUSUpdate > ASUSUpdate klicken. Das ASUS Update-Hauptfenster erscheint daraufhin. Wählen Sie die Option BIOS über Wählen Sie die Ihnen das Internet aktualisieren aus am nächsten gelegene...

  • Seite 73: Aktualisieren Des Bios Über Eine Bios-Datei

    BIOS-Datei: Starten Sie das ASUS Update- Programm unter Windows , indem ® Sie auf Start > Programme > ASUS > ASUSUpdate > ASUSUpdate klicken. Das ASUS Update- Hauptfenster erscheint daraufhin. Wählen Sie die Option BIOS über eine Datei aktualisieren aus dem Pulldown-Menü...

  • Seite 74: Asus Ez Flash 2-Programm

    ASUS EZ Flash 2-Programm ASUS EZ Flash 2-Programm Mit ASUS EZ Flash 2 können Sie das BIOS mühelos aktualisieren, ohne langwierig von einer Diskette starten und ein auf DOS basierendes Programm verwenden zu müssen. EZ Flash 2 ist in der BIOS-Firmware integriert und kann durch Drücken von <Alt>...

  • Seite 75: Erstellen Einer Bootfähigen Diskette

    Rechtsklicken Sie auf Diskettenlaufwerk und klicken Sie auf Formatieren, um die Format 3 1/2 Floppy-Dialogbox anzuzeigen. d. Klicken Sie das Kästchen Eine MS-DOS Start-Diskette erstellen an. e. Klicken Sie auf Start. Kopieren Sie die originale oder aktuellste BIOS-Datei zu der bootfähigen Diskette. ASUS P6T Deluxe...

  • Seite 76: Afudos-Programm

    Nach dem Kopieren der vorliegenden BIOS-Datei kehrt das Programm zur DOS-Eingabeaufforderung zurück. Aktualisieren der BIOS-Datei So aktualisieren Sie die BIOS-Datei mit Hilfe des AFUDOS-Programms: Besuchen Sie die ASUS-Website (www.asus.com), um die neueste BIOS- Datei für Ihr Motherboard herunterzuladen. Speichern Sie die BIOS-Datei auf eine bootfähige Diskette. Kapitel 3: BIOS-Setup...
  • Seite 77 Ein Systemstartfehler kann die Folge sein� Die DOS-Eingabeaufforderung wird wieder angezeigt, nachdem der BIOS- Aktualisierungsprozess vervollständigt wurde. Starten Sie das System von der Festplatte neu. A:\>afudos /iP6TD.ROM AMI Firmware Update Utility - Version 1.19(ASUS V2.07(03.11.24BB)) Copyright (C) 2002 American Megatrends, Inc. All rights reserved. WARNING!! Do not turn off power during flash BIOS Reading file ..done Reading flash ..done Advance Check ..Erasing flash ..done Writing flash ..done Verifying flash ..done Please restart your computer A:\> ASUS P6T Deluxe...

  • Seite 78: Asus Crashfree Bios 3-Programm

    BIOS wird aktualisiert. Starten Sie das System neu, wenn der Aktualisierungsprozess abgeschlossen ist. • ASUS CrashFree BIOS 3 wird nur von USB-Speichersticks im FAT 32/16/12- Format mit Einzelpartition unterstützt. Der Speicher sollte kleiner als 8GB sein. • Das System darf während des Aktualisierens des BIOS NICHT ausgeschaltet oder neu gestartet werden�...

  • Seite 79: Bios-Setupprogramm

    Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite (www.asus.com), um die neueste BIOS- Datei für Ihr Motherboard herunterzuladen. ASUS P6T Deluxe...

  • Seite 80: Bios-Menübildschirm

    3.2.1 BIOS-Menübildschirm Menüelemente Menüleiste Konfigurationsfelder Allgemeine Hilfe BIOS SETUP UTILITY Main Ai Tweaker Advanced Power Boot Tools Exit Use [ENTER], [TAB] System Time [13:51:25] or [SHIFT-TAB] to System Date [Tue 09/16/2008] select a field. Legacy Diskette A [1.44M, 3.5 in.] Language [English] Use [+] or [-] to configure the SATA1 [HDT722516DLA380] System Time. SATA2 [Not Detected] SATA3 [ATAPI DVD DH1] SATA4 [Not Detected] SATA5 [Not Detected] SATA6 [Not Detected] Select Screen Select Item Storage Configuration Change Field System Information System Information Tab Select Field F1 General Help...

  • Seite 81: Menüelemente

    Pfeiltasten oder Bild auf-/Bild ab-Tasten, um die weiteren Elemente auf dem Bildschirm anzeigen zu lassen. Pop-up window Pop-up Fenster 3.2.9 Allgemeine Hilfe Bildlaufleiste Scroll bar In der oberen rechten Ecke des Menübildschirms steht eine Kurzbeschreibung des gewählten Elements. ASUS P6T Deluxe 3-11...

  • Seite 82: System Time [Xx:xx:xx]

    M���-Me�� Das Main-Menü erscheint und gibt Ihnen einen Überblick über die Grundinformationen zum System, wenn Sie das BIOS Setupprogramm öffnen. Im Abschnitt 3.2.1 BIOS.Menübildschim finden Sie Informationen zu finden Sie Informationen zu Menüelementen und Navigationsanweisungen. BIOS SETUP UTILITY Main Ai Tweaker Advanced Power Boot Tools Exit Use [ENTER], [TAB] System Time [11:55:25] or [SHIFT-TAB] to System Date [Tue 09/16/2008] select a field.

  • Seite 83: Sata 1-6

    Gerät geschieht jedes Mal nur in einem Sektor, wenn Sie [Disabled] wählen. Konfigurationsoptionen: [Disabled] [Auto] : [Disabled] [Auto] PIO Mode [Auto] Hier können Sie den PIO-Modus auswählen. Konfigurationsoptionen: [Auto] [0] [1] [2] [3] [4] : [Auto] [0] [1] [2] [3] [4] ASUS P6T Deluxe 3-13...

  • Seite 84: Storage Configuration

    DMA Mode [Auto] Hier können Sie den DMA-Modus auswählen. Konfigurationsoptionen: [Auto] : [Auto] [SWDMA0] [SWDMA1] [SWDMA2] [MWDMA0] [MWDMA1] [MWDMA2] [UDMA0] [UDMA1] [UDMA2] [UDMA3] [UDMA4] [UDMA5] SMART Monitoring [Auto] Hier können Sie die Smart-Überwachung (die Self Monitoring Analysis and Report- Technologie) einstellen. Konfigurationsoptionen: [Auto] [Disabled] [Enabled] : [Auto] [Disabled] [Enabled] 32Bit Data Transfer [Enabled] Hier können Sie den 32-Bit Datentransfer aktivieren oder deaktivieren.

  • Seite 85: Ahci Configuration

    SATA Port1 [Auto] SMART Monitoring [Enabled] SATA Port1 [Auto] Hier können Sie den Typ der an das System angeschlossenen Geräte auswählen. Konfigurationsoptionen: [Auto] [Not Installed] SMART Monitoring [Enabled] Stellt die Self-Monitoring, Analysis and Reporting-Technologie ein. Konfigurationsoptionen: [Disabled] [Enabled] ASUS P6T Deluxe 3-15...

  • Seite 86: System Information

    3.3.8 System Information Das Menü gibt Ihnen einen Überblick über die allgemeinen Systemspezifikationen. Die Werte der Elemente in diesem Menü werden vom BIOS automatisch ermittelt. BIOS SETUP UTILITY Main Bios Information Version : 0309 Build Date : 09/15/08 Processor Type : Genuine Intel(R) CPU @ 2.67GHz Speed : 2689MHz System Memory Usable Size : 1016MB Select Screen Select Item F1 General Help F10 Save and Exit ESC Exit v02.61 (C)Copyright 1985-2008, American Megatrends, Inc.

  • Seite 87: Ai Overclock Tuner

    Frequenz übertaktet. X.M.P. Wenn Sie ein Speichermodul, das die eXtreme Memory Profile (X.M.P.) Technologie unterstützt, installiert haben, dann wählen Sie bitte diese Option, um das von dem Speichermodul unterstützte Profil einzustellen und damit die Systemleistung zu optimieren. ASUS P6T Deluxe 3-17...

  • Seite 88: Cpu Ratio Setting

    Die Konfigurationsoptionen des folgenden Unterelements variieren je nach den DIMMs, die auf dem Motherboard installiert sind. DRAM O.C. Profile [DDR3-1339 MHz] [DDR3-1339 MHz] Dieses Element erscheint nur dann, wenn das Element Ai Overclock Tuner auf [D.O.C.P.] gestellt ist. Hier können Sie ein DRAM O.C.-Profil auswählen, welches unterschiedliche Einstellungen für die DRAM-Frequenz, DRAM- Timing und DRAM-Spannung anwendet.

  • Seite 89: Pcie Frequency [Xxx]

    Konfigurationsoptionen: [Auto] [30 DRAM Clock] [36 DRAM Clock] : [Auto] [30 DRAM Clock] [36 DRAM Clock] [48 DRAM Clock] [60 DRAM Clock] [72 DRAM Clock] [82 DRAM Clock] [88 DRAM Clock] [90 DRAM Clock] [100 DRAM Clock] [110 DRAM Clock] ASUS P6T Deluxe 3-19...
  • Seite 90 DRAM WRITE Recovery Time [Auto] Konfigurationsoptionen: [Auto] [1 DRAM Clock] �� [15 DRAM Clock] : [Auto] [1 DRAM Clock] �� [15 DRAM Clock] DRAM READ to PRE Time [Auto] Konfigurationsoptionen: [Auto] [1 DRAM Clock] �� [15 DRAM Clock] : [Auto] [1 DRAM Clock] �� [15 DRAM Clock] DRAM FOUR ACT WIN Time [Auto] Konfigurationsoptionen: [Auto] [1 DRAM Clock] ��...

  • Seite 91: Cpu Voltage

    Der Wert [1.90000V] des Elements QPI/DRAM Core Voltage wird nur unterstützt, wenn der Jumper OV_QPI_DRAM aktiviert wurde, ansonsten liegt die höchste unterstützte Spannung bei [1.70000V]. Details siehe 2. CPU / DRAM Bus / QPI DRAM-Überspannungseinstellung auf Seite 2-23. ASUS P6T Deluxe 3-21...

  • Seite 92: Ioh Voltage

    3.4.10 IOH Voltage [Auto] Hier können Sie die E/A-Hub (IOH)-Spannung einstellen. Sie können den Wert auf 1,10V bis 1,70V in 0,02V-Schritten einstellen. 3.4.11 IOH PCIE Voltage [Auto] Hier können Sie die IOH-PCIE-Spannung einstellen. Sie können den Wert auf 1,50V bis 2,76V in 0,02V-Schritten einstellen. 3.4.12 ICH Voltage [Auto] Hier können Sie die E/A-Controller-Hub (ICH)-Spannung einstellen.

  • Seite 93: Dram Data Ref Voltage On Cha/B/C

    Eine andere Amplitude kann möglicherweise die BCLK-Übertaktungsfähigkeit verbessern. 3.4.19 CPU Clock Skew [Auto] Die BCLK-Übertaktungsfähigkeit kann eventuell durch die Änderung der Einstellung dieses Elements verbessert werden. Sie müssen möglicherweise zugleich die Einstellung des Elements NB Clock Skew ändern. ASUS P6T Deluxe 3-23...

  • Seite 94: Cpu Spread Spectrum

    3.4.20 CPU Spread Spectrum [Auto] [Disabled] erweitert die BCLK-Übertaktung, [Auto] die EMI-Kontrolle. Konfigurationsoptionen: [Auto] [Disabled] 3.4.21 IOH Clock Skew [Auto] Die BCLK-Übertaktungsfähigkeit kann eventuell durch die Änderung der Einstellung dieses Elements verbessert werden. Sie müssen möglicherweise zugleich die Einstellung des Elements CPU Clock Skew ändern. Konfigurationsoptionen: [Auto] [Normal] [Delay 100ps]��[Delay 1500ps] [Delay 100ps]��[Delay 1500ps] 3.4.22...

  • Seite 95: Cpu Configuration

    Change Option Hardware Prefetcher [Enabled] F1 General Help Adjacent Cache Line Prefetch [Enabled] F10 Save and Exit Intel(R) Virtualization Tech [Enabled] ESC Exit CPU TM function [Enabled] v02.61 (C)Copyright 1985-2008, American Megatrends, Inc. Weiter unten werden folgende Elemente angezeigt: Execute-Disable Bit [Enabled] Intel(R) HT Technology [Enabled] Active Processor Cores [All] A20M [Disabled] Intel(R) SpeedStep(TM) Tech [Enabled] Intel(R) TurboMode tech [Enabled] Intel(R) C-STATE Tech [Disabled] v02.61 (C)Copyright 1985-2008, American Megatrends, Inc. ASUS P6T Deluxe 3-25...
  • Seite 96 CPU Ratio Setting [Auto] Hier können Sie das Verhältnis zwischen CPU-Kerntakt und BCLK-Frequenz festlegen. Stellen Sie den Wert mit den Tasten <+> und <-> ein. . Konfigurationsoptionen: [Auto] [12.0] [13.0] [14.0] [15.0] [16.0] [17.0] [18.0] [19.0] : [Auto] [12.0] [13.0] [14.0] [15.0] [16.0] [17.0] [18.0] [19.0] [Auto] [12.0] [13.0] [14.0] [15.0] [16.0] [17.0] [18.0] [19.0] [20.0] C1E Support [Enabled]...
  • Seite 97 C State package limit setting [Auto] Dieses Element erscheint nur dann, wenn das Element Intel(R) C-STATE Tech auf [Enabled] gestellt ist. Wir empfehlen Ihnen, dieses Element auf [Auto] einzustellen, damit das BIOS automatisch den C-State-Modus, den Ihre CPU unterstützt, erkennt. ASUS P6T Deluxe 3-27...

  • Seite 98: Chipset

    3.5.2 Chipset Im Chipsatz-Menü können Sie die erweiterten Chipsatzeinstellungen ändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um das Untermenü anzeigen zu lassen. BIOS SETUP UTILITY Advanced Advanced Chipset Settings Configure North Bridge features. WARMING: Setting wrong values in below sections may cause system to malfunction. North Bridge Configuration Intel VT-d Configuration �orth Bridge Chipset Configuration BIOS SETUP UTILITY Advanced NorthBridge Chipset Configuration Select PCIE Slot#2 and PCIE Slot#3 Link...

  • Seite 99: Onboard Device Configuration

    LAN Boot ROM [Disabled] Dieses Element erscheint nur dann, wenn das vorherige Element aktiviert ist. Konfigurationsoptionen: [Disabled] [Enabled] Onboard 1394 Controller [Enabled] Hier können Sie den integrierten IEEE 1394a-Controller aktivieren oder deaktivieren. Konfigurationsoptionen: [Enabled] [Disabled] [Enabled] [Disabled] ASUS P6T Deluxe 3-29...

  • Seite 100: Usb Configuration

    3.5.4 USB Configuration Die Elemente in diesem Menü gestatten Ihnen, die USB-verwandten Funktionen einzustellen. Wählen Sie ein Element aus und drücken Sie anschließend die <Eingabetaste>, um die Konfigurationsoptionen anzeigen zu lassen. BIOS SETUP UTILITY Advanced USB Configuration Enables support for legacy USB. AUTO USB Devices Enabled: option disables 1 Mouse legacy support if no USB devices are USB Functions [Enabled] connected.

  • Seite 101: Pcipnp

    BIOS konfiguriert alle Geräte des Systems, wenn [No] gewählt wurde. Wenn Sie ein Plug&Play-Betriebssystem verwenden und [Yes] gewählt haben, konfiguriert das Betriebssystem die Plug&Play-Geräte, die für das Starten des Systems benötigt werden. Konfigurationsoptionen: [No] [Yes] : [No] [Yes] ASUS P6T Deluxe 3-31...

  • Seite 102: Suspend Mode [Auto]

    P��e�-Me�� Die Elemente im Power-Menü gestatten Ihnen, die Einstellungen für das APM (Advanced Power Management) zu ändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>. BIOS SETUP UTILITY Main Ai Tweaker Advanced Power Boot Tools Exit Select the ACPI state Suspend Mode [Auto] used for System Repost Video on S3 Resume [No] Suspend. ACPI 2.0 Support [Disabled] ACPI APIC Support [Enabled] APM Configuration...

  • Seite 103: Apm Configuration

    Hier können Sie festlegen, ob das System sich durch bestimmte Tasten an der Tastatur einschalten lässt. Diese Funktion benötigt eine ATX-Stromversorgung, die mindestens 1A auf der +5VSB-Leitung ausweist. Konfigurationsoptionen: [Disabled] [Space Bar] [Ctrl-Esc] [Power Key] : [Disabled] [Space Bar] [Ctrl-Esc] [Power Key] ASUS P6T Deluxe 3-33...

  • Seite 104: Hardware Monitor

    3.6.6 Hardware Monitor BIOS SETUP UTILITY Power Hardware Monitor CPU Temperature [35ºC/95ºF] CPU Temperature MB Temperature [34ºC/93ºF] CPU Fan Speed [1721RPM] CPU Q-Fan Control [Disabled] Chassis Fan 1 Speed [N/A] Chassis Fan 2 Speed [N/A] Chassis Fan 3 Speed [N/A] Chassis Q-Fan Control [Disabled] Power Fan Speed [N/A] Select Screen Select Item CPU Voltage [ 0.832V] Change Field 3.3V Voltage [ 3.200V] F1 General Help 5V Voltage [ 5.094V] F10 Save and Exit 12V Voltage [12.137V] ESC Exit v02.61 (C)Copyright 1985-2008, American Megatrends, Inc.
  • Seite 105 Das folgende Element wird nur angezeigt, wenn Chassis Q-Fan Control aktiviert ist. Chassis Fan Profile [Standard] Hier können Sie das passende Leistungsniveau des ASUS Q-Fan einstellen. Wenn [Standard] eingestellt ist, passt sich die Lüftergeschwindigkeit automatisch der Gehäusetemperatur an. [Silent] stellt auf minimale Geschwindigkeit für leisen Lüfterbetrieb ein, mit [Turbo] wird die maximale...

  • Seite 106: Boot Device Priority

    ����-Me�� ����-Me�� Die Elemente im Boot-Menü gestatten Ihnen, die Systemstartoptionen zu ändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um das Untermenü anzeigen zu lassen. BIOS SETUP UTILITY Main Ai Tweaker Advanced Power Boot Tools Exit Boot Settings Specifies the Boot Device Priority Boot Device Priority sequence. Boot Settings Configuration A virtual floppy disk Security drive (Floppy Drive B: ) may appear when you set the CD-ROM drive...

  • Seite 107: Boot Settings Configuration

    Hier können Sie die Anzeige eines Vollbildschirm-Logos aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] : [Disabled] [Enabled] Wählen Sie [Enabled] für dieses Element, um die ASUS MyLogo 3-Funktion zu verwenden. AddOn ROM Display Mode [Force BIOS] Hier können Sie den Anzeigemodus für optionales ROM einstellen.

  • Seite 108: Security

    3.7.3 Security Die Elemente im Security-Menü gestatten Ihnen, die Systemsicherheits-einstellungen zu ändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um die Konfigurationsoptionen anzeigen zu lassen. BIOS SETUP UTILITY Boot Security Settings <Enter> to change password. Supervisor Password : Not Installed <Enter> again to User Password : Not Installed disabled password. Change Supervisor Password Change User Password Select Screen Select Item...

  • Seite 109: Change User Password

    Password Check [Setup] Bei der Einstellung [Setup] prüft das BIOS das Benutzer-Kennwort, wenn das Setupprogramm gestartet wird. Bei der Einstellung [Always] prüft das BIOS das Benutzer-Kennwort beim Starten des Setupprogramms sowie beim Starten des Systems. Konfigurationsoptionen: [Setup] [Always] ASUS P6T Deluxe 3-39...

  • Seite 110: Asus Ez Flash 2

    3.8.1 ASUS EZ Flash 2 Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <Eingabetaste> drücken, erscheint eine Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie die <Eingabetaste>, um Ihre Wahl zu bestätigen. Details siehe Seite 3-4, Abschnitt 3.1.2.

  • Seite 111: Express Gate [Enabled]

    Aktiviert oder deaktiviert die Express Gate-Funktion. Bei ASUS Express Gate handelt es sich um eine direkt zu startende Arbeitsumgebung mit Zugriff auf Skype und das Internet. Details siehe Abschnitt 4.3.10 ASUS Express GATE SSD. Konfigurationsoptionen: [Enabled] [Disabled] Enter OS Timer [10 Seconds] Legt die Zeitdauer fest, die das System nach dem Öffnen der Express Gate...

  • Seite 112: Asus O.c. Profile

    3.8.3 ASUS O.C. Profile Mit diesem Element können Sie mehrere BIOS-Einstellungen speichern oder laden. . BIOS SETUP UTILITY Tools O.C. PROFILE Configuration Save BIOS settings to Profile 1 O.C. Profile 1 Status : Default-Profile O.C. Profile 2 Status : Default-Profile Add Your CMOS Profile. Name : [Default-Profile] Save To : [Uninstalled] Load CMOS Profile. Load From : [Blank] Start O.C. Profile Add your CMOS Profile Diese Funktion erlaubt Ihnen die vorliegende BIOS-Datei in den BIOS-Flash- Speicher zu speichern.

  • Seite 113: Ai Net 2

    3.8.4 Ai Net 2 BIOS SETUP UTILITY Tools Check Marvell LAN AI NET 2 cable during POST. Pair Status Length Check Marvell LAN cable [Disabled] v02.61 (C)Copyright 1985-2008, American Megatrends, Inc. Check Marvell LAN Cable [Disabled] Aktiviert oder deaktiviert den Marvell LAN-Kabeltest während des Power-On Self-Test (POST). . Konfigurationsoptionen: [Disabled] [Enabled] : [Disabled] [Enabled] ASUS P6T Deluxe 3-43...

  • Seite 114: Exit-Menü

    �x��-Me�� �x��-Me�� Die Elemente im Exit-Menü gestatten Ihnen, die optimalen oder abgesicherten Standardwerte für die BIOS-Elemente zu laden, sowie Ihre Einstellungsänderungen zu speichern oder zu verwerfen. BIOS SETUP UTILITY Main Ai Tweaker Advanced Power Boot Tools Exit Exit Options Exit system setup after saving the Exit & Save Changes changes. Exit & Discard Changes Discard Changes F10 key can be used for this operation. Load Setup Defaults Select Screen Select Item Enter Go to Sub Screen F1 General Help F10 Save and Exit...
  • Seite 115 Dieses Kapitel beschreibt den Inhalt der Support-DVD, die dem Motherboard- Paket beigelegt ist. Software- Kapitel 4: U��e������u�g...
  • Seite 116 K����el��e������ Installieren eines Betriebssystems ..........4-1 Support-DVD-Informationen ............4-1 Software-Informationen ............... 4-9 RAID-Konfigurationen ............... 4-48 Erstellen einer RAID-Treiberdiskette ........4-66 ASUS P6T Deluxe...

  • Seite 117: Installieren Eines Betriebssystems

    Hilfsprogramme, die Sie installieren können, um alle Motherboard-Funktionen nutzen zu können. Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite (www.asus.com). 4.2.1 Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk. Die DVD zeigt automatisch das Treibermenü...

  • Seite 118: Drivers-Menü

    Übertaktungshilfsprogramm für eine außergewöhnliche Übertaktung. ASUS OC Palm Driver Diese Option installiert den ASUS OC Palm-Treiber für das OC Palm-Gerät (nur mit der OC Palm-Version mitgeliefert). Sie können diesen Treiber überspringen, wenn Sie den ASUS InstAll-Assistenten ausführen und kein OC Palm-Gerät haben.

  • Seite 119: Asus Epu-6 Engine

    ASUS EPU-6 Engine Installiert den ASUS EPU-6 Engine-Treiber und die dazugehörige Anwendung. ASUS Express Gate SSD Installiert die ASUS Express Gate SSD Aktualisierungsanwendung. 4.2.3 Utilities-Menü Utilities-Menü Das Utilities-Menü zeigt die Anwendungen und andere Software, die das Motherboard unterstützt. Hier klicken, um...
  • Seite 120 Systemspannung und alarmiert Sie, wenn ein Problem erkannt wird. Dieses Hilfsprogramm hilft Ihnen, Ihren Computer in bester Arbeitskondition zu halten. ASUS AI Suite ASUS AI Suite ist ein innovatives Programm zur direkten Kontrolle von Übertaktung, Lüfterverhalten, Stromverbrauch und Temperaturregelung. Adobe Acrobat Reader 8...

  • Seite 121: Make Disk-Menü

    Intel ICH10R 32/64 bit RAID/AHCI Driver Disk Hier können Sie eine ICH10R 32/64bit RAID/AHCI-Treiberdiskette erstellen. ICH10R 32/64bit RAID/AHCI-Treiberdiskette erstellen. -Treiberdiskette erstellen. Marvell 64xx/63xx SAS Controller Driver Diese Option erlaubt Ihnen eine Marvell 63xx/64xx SAS-Treiberdiskette für das ® 32/64Bit-System zu erstellen. ASUS P6T Deluxe...

  • Seite 122: Manual-Menü

    (PDF) vor. Installieren Sie zuerst Adobe Acrobat Reader aus dem Menü ® ® Utilities bevor Sie diese Handbuchdatei öffnen. 4.2.6 ASUS Kontaktdaten Klicken Sie auf den Tab Contact, um die ASUS Kontaktinformationen anzuzeigen. Sie finden diese Informationen auch auf der ersten Innenseite der Benutzeranleitung. Kapitel 4: Software-Unterstützung...

  • Seite 123: Weitere Informationen

    Die Elemente in der rechten oberen Ecke liefern ihnen zusätzliche Informationen zum Motherboard und dem Inhalt der Support-DVD. Klicken Sie auf ein Symbol, um die entsprechenden Informationen anzuzeigen. Motherboard Info Zeigt die allgemeinen Spezifikationen des Motherboards an. DVD durchsuchen Zeigt den Inhalt der Support-DVD in einem Fenster an. ASUS P6T Deluxe...

  • Seite 124: Formular Für Technische Unterstützung

    Formular für technische Unterstützung Zeigt das Formular für eine technische Unterstützungsanfrage an, welches bei technischen Anfragen ausgefüllt werden muss. Dateiliste Zeigt den Inhalt der Support-DVD sowie eine kurze Beschreibung im Textformat Kapitel 4: Software-Unterstützung...

  • Seite 125: Software-Informationen

    Online-Hilfe oder den Readme-Dateien, die bei der Software enthalten sind. 4.3.1 ASUS MyLogo2™ Das Hilfsprogramm ASUS MyLogo2™ ermöglicht es Ihnen, das Boot-Logo Ihren Wünschen anzupassen. Das Boot-Logo ist das Bild, welches während des Power-On Self-Tests (POST) erscheint. ASUS MyLogo2™ wird automatisch mit dem ASUS Update-Hilfsprogramm von der Support-DVD installiert.
  • Seite 126 Größe ein, indem Sie einen Wert im Feld Ratio auswählen. Wenn die Anzeige zum ASUS Utility-Hilfsprogramm zurückgekehrt ist, aktualisieren Sie das originale BIOS, um das neue Boot-Logo zu laden. 10. Nach der Aktualisierung des BIOS starten Sie Ihren Computer neu, um das neue Boot-Logo während des POST anzuzeigen.

  • Seite 127: Ai Net 2

    Fehler an dem mit dem LAN-Anschluss verbundenen LAN-Kabel erkannt wurde. • Wenn das System den LAN-Kabelstatus prüfen soll, bevor das Betriebssystem hochgefahren wird, aktivieren Sie das Element POST Check LAN cable im BIOS. ASUS P6T Deluxe 4-11...

  • Seite 128: Asus Pc Probe Ii

    Desktop aus zu starten, klicken Sie Start > Um PC Probe II vom Windows ® Programme > ASUS > PC Probe II > PC Probe II v1.00.43. Das PC Probe II Hauptfenster wird angezeigt. Wenn das Programm gestartet ist, erscheint das PC Probe II-Symbol in der Windows ®...

  • Seite 129: Preference (Eigenschaften)

    Genaueres hierzu im Abschnitt über die Überwachungsanzeigen. Preference (Eigenschaften) In diesem Feld des Hauptfensters können Sie die Programmeigenschaften verändern. Klicken Sie das Kästchen vor der jeweiligen Eigenschaft an, um sie zu aktivieren oder zu deaktivieren. ASUS P6T Deluxe 4-13...

  • Seite 130: Hardwareüberwachungsanzeigen

    Hardwareüberwachungsanzeigen Die Hardwareüberwachungsanzeigen geben die jeweiligen Werte wieder, die von Systemsensoren für Lüfterdrehzahlen, CPU-Temperatur und Spannungen ermittelt werden. Die Hardwareüberwachungsanzeigen können in zwei verschiedenen Modi angezeigt werden: sechseckig (groß) und rechteckig (klein). Wenn Sie die Option “Enable Monitoring Panel” (Überwachungsanzeige aktivieren) unter Preference anwählen, erscheinen die Überwachungsanzeigen auf Ihrem Computerdesktop.
  • Seite 131 DMI Browser Klicken Sie , um den DMI (Desktop Management Interface)- Browser anzuzeigen. Dieser Browser gibt Desktop- und Systeminformationen wieder. Klicken Sie das Plus-Zeichen (+) vor dem Element DMI Information an, um die verfügbaren Informationen anzuzeigen. ASUS P6T Deluxe 4-15...
  • Seite 132 PCI Browser Klicken Sie , um den PCI (Peripheral Component Interconnect)- Browser anzuzeigen. Dieser Browser liefert Informationen zu den in Ihrem System installierten PCI-Geräten. Klicken Sie das Plus-Zeichen (+) vor dem Element PCI Information an, um die verfügbaren Informationen anzuzeigen. Usage Der Usage-Browser zeigt Informationen zu CPU-, Festplatten und Speicherauslastung in Echtzeit an.

  • Seite 133: Pc Probe Ii Konfigurieren

    Ihnen, die Sensoren zu aktivieren, oder die Sensorengrenzwerte einzustellen. Der Preference-Registerreiter lässt Sie Sensoralarme einstellen oder die Temperaturskala verändern. Lädt die Standard- Grenzwerte für jeden Verwirft Ihre Lädt Ihre Sensor Veränderungen gespeicherte Konfiguration Übernimmt Ihre Veränderungen Speichert Ihre Konfiguration ASUS P6T Deluxe 4-17...

  • Seite 134: Asus Ai Suite

    4.3.4 ASUS AI Suite Mit ASUS AI Suite können Sie die Programme EPU 6 Engine, AI Nap und Fan Xpert einfach starten. AI Suite installieren So installieren Sie AI Suite auf Ihrem Computer: Legen Sie die Support-DVD in das optische Laufwerk. Das Treiberinstallations- Menü...

  • Seite 135: Weitere Funktionstasten

    Überwachungsfenster zu öffnen. Zeigt die CPU- /System-Temperatur, CPU-/Arbeitsspeicher- /PCIE-Spannung und CPU-/Gehäuselüfter- geschwindigkeit an. Zeigt die FSB-/CPU- Frequenz an Klicken Sie auf in der rechten Ecke des erweiterten Fensters, um die Temperatur von Celsius zu Fahrenheit umzuschalten. ASUS P6T Deluxe 4-19...

  • Seite 136: Asus Ai Nap

    4.3.5 ASUS AI Nap Diese Funktion gestattet Ihnen, während Ihrer Abwesenheit den Leistungsverbrauch des Computers zu minimieren. Aktivieren Sie diese Funktion für einen minimalen Leistungsverbrauch und einen leisen Systembetrieb. Nach der AI Nap-Installation von der mitgelieferten Support-DVD können Sie das Hilfsprogramm durch einen Doppelklick auf das AI Nap-Symbol in der Windows- Startleiste starten.

  • Seite 137: Asus Fan Xpert

    4.3.6 ASUS Fan Xpert ASUS Fan Xpert ermöglicht es dem Benutzer, die Lüftergeschwindigkeit des CPU- und Gehäuselüfters je nach der Umgebung einzustellen, um den verschiedenen klimatischen Bedingungen auf der Welt im direkten Verhältnis mit der Systemlast gerecht zu werden. Verschiedene vorinstallierte Profile bieten flexible Kontrollmöglichkeiten der Lüftergeschwindigkeit, um eine geräuscharme...
  • Seite 138 Lüfterprofile Disable: Deaktiviert die Fan Xpert-Funktion. • Standard: regelt die Lüftergeschwindigkeit bei normaler Benutzung • Silent: minimiert die Lüftergeschwindigkeit für eine geräuscharme Umgebung • Turbo: steigert die Lüftergeschwindigkeit für beste Kühlung • Intelligent: regelt automatisch die Lüftergeschwindigkeit je nach • Umgebungstemperatur Stable: hält die Lüftergeschwindigkeit auf gleicher Ebene, um den Lärm vom •...

  • Seite 139: Asus Epu-6 Engine

    Legen Sie die Support-DVD ins optische Laufwerk. Wenn auf Ihrem Computer die Autorun-Funktion aktiviert ist, erscheint daraufhin der Treiberinstallations-Tab. Klicken Sie auf den Drivers-Tab und klicken Sie dann auf ASUS EPU—6 Engine. Folgen Sie den Anweisungen, um die Installation fertigzustellen.
  • Seite 140 6 Engine-Hauptmenü Zeigt CPU- Stromverbrauch und -Stromeinsparung an Leuchtet auf, wenn die Zeigt eine Nachricht an, Stromeinsparung aktiviert wenn keine Grafikkarten- wurde stromsparmaßnahme *Schaltet zwischen erkannt wird Anzeige von C02- Reduzierung Aktuell Zeigt die CO2- und Insgesamt hin Reduzierung an und her. Zeigt aktuellen Modus an Auto-Modus...

  • Seite 141: Erweiterte Einstellungen

    Turn Off hard disks: Schaltet die Laufwerke aus, wenn sie eine gewisse Zeit lang nicht benutzt werden • CPU Loadline: Legt die CPU-Lastgrenze fest, um den Energieverbrauch der CPU zu regeln • Light: Spart CPU-Energie zu einem niedrigen Niveau. • Heavy: Spart CPU-Energie zum höchsten Niveau. ASUS P6T Deluxe 4-25...
  • Seite 142 • Fan Control: Regelt die Lüftergeschwindigkeit, um Lärm zu reduzieren und Energie einzusparen • Quiet: Verringert die CPU-Lüftergeschwindigkeit und schaltet zwei Gehäuselüfter ab • Slow: Verringert die Lüftergeschwindigkeit des CPU-Lüfters und zweier Gehäuselüfter • AI Nap Idle Time: Startet den AI Nap-Modus, wenn das System einige Zeit nicht genutzt wurde Die folgende Tabelle zeigt die Konfigurationsoptionen für jeden Modus Konfigurations-...

  • Seite 143: Asus Turbov

    High Performance Mode ein, wenn Sie ASUS TurboV verwenden. So starten Sie ASUS TurboV Installieren Sie das ASUS TurboV-Programm von der Motherboard Support-CD. Klicken Sie auf Start > Alle Programme > ASUS > TurboV > TurboV. Die vorliegenden Einstellungen unter einem Profil speichern Weitere Einstellungen Sämtliche Sämtliche...

  • Seite 144: Menü Für Erweiterte Einstellungen

    Menü für erweiterte Einstellungen Klicken Sie auf Weitere Einstellungen auf dem Hauptfenster des Programms TurboV, um einzelne Konfigurationsoptionen für die CPU/Chipsatz-Spannung, die DRAM-Bezugsspannung und den CPU-Multiplikator anzuzeigen. Erweitert-Modus Erweiterte CPU- und DRAM-Spannungsteinstellungen CPU-Multipliktoreinstellung Hier ändern Sie den CPU-Multiplikator Hier wird die CPU-Frequenz angezeigt •...

  • Seite 145: Soundmax ® High Definition Audioprogramm

    Auf der Registerkarte Lautstärke können Sie die Lautstärke der Wiedergabe- und Aufnahmegeräte einzeln einstellen. Hier können Sie ebenfalls das Standard-Audioausgabe- sowie -eingabegerät festlegen. Mit dem Schieberegler die Gerätelautstärke einstellen Anklicken, um weitere Geräte anzuzeigen Anklicken, um das Standardgerät festzulegen ASUS P6T Deluxe 4-29...
  • Seite 146 Einstellungen Auf der Registerkarte Einstellungen können Sie die Multi- Lautsprechereinstellungen vornehmen. Einen Lautsprecher anklicken, um die Lautstärke des Lautsprechers zu testen. Den Schieberegler ziehen, um die Lautstärke des Lautsprechers einzeln anzupassen. Anklicken, um die Center/Subwoofer- Ausgabe im 5.1 / 7.1 Surround-Modus umzuschalten Anklicken, um die...
  • Seite 147 Auf der Registerkarte Aufnahmeeffekte können Sie die Mikrofoneinstellungen für qualitativ hochwertige Aufnahmeeffekte kalibrieren. Hier wählen Sie eine gewünschte Verstärkung aus. Anklicken, um die Mikrofonkalibrierung zu starten Anklicken, um die Mikrofonlautstärke zu erhöhen Erweitert Auf der Registerkarte Erweitert können Sie einzelne Einstellungen des Hilfsprogramms vornehmen. ASUS P6T Deluxe 4-31...
  • Seite 148 SoundMAX Audio-Hilfsprogramm für Windows XP™ SoundMAX Audio-Hilfsprogramm für Windows XP™ Doppelklicken Sie unter Windows XP Betriebssystemen auf das SoundMAX -Symbol ® ® in der Taskleiste, um das SoundMAX Kontrollfenster zu öffnen. ® Audio Setup Wizard Jack configuration Diese Anzeige hilft Ihnen, die Durch Klicken auf das -Symbol Audioanschlüsse ihres Computer im SoundMAX...

  • Seite 149: General Options

    Klicken Sie auf den General-Tab, um Ihre Mit dem Klick auf den Listening Environment- Wiedergabe- und Aufnahmegeräte zu Tab haben Sie die Möglichkeit, Ihre wählen oder die Audio ESP™-Funktion Lautsprecherausgangseinstellungen zu und den digitalen Ausgang zu aktivieren/ optimieren. deaktivieren. ASUS P6T Deluxe 4-33...
  • Seite 150 Effekte bei den Sprachaufnahmegeräten zu minimieren. Sie können diese Funktion aktivieren, wenn Sie Konferenzanrufe führen, um die Echos bei den anderen Teilnehmern zu reduzieren. • Die gerichtete Anordnung und Speaker Phone funktionieren nur mit dem ASUS Array Mic. • Unter Windows Vista müssen Sie die ®...

  • Seite 151: Asus Express Gate Ssd

    4.3.10 ASUS Express Gate SSD Bei ASUS Express Gate SSD handelt es sich um eine direkt zu startende Arbeitsumgebung mit Zugriff auf Skype und das Internet. Sekunden nach dem Start Ihres Computers können Sie über das Express Gate SSD-Menü im Internet surfen, Skype benutzen oder andere Express Gate-Anwendungen ausführen.

  • Seite 152: Die Express Gate Hot-Keys

    Auf der Express Gate SSD-Benutzeroberfläche können Sie auf die Symbole Express Gate SSD-Benutzeroberfläche können Sie auf die Symbole -Benutzeroberfläche können Sie auf die Symbole der Schnellstartleiste klicken, um Anwendungen zu starten oder zwischen den einzelnen Anwendungen hin und her zu wechseln. Sie können Fenster neu anordnen, an der Titelleiste bewegen, und ihre Größe verändern, indem Sie an einer der vier Ecken ziehen.
  • Seite 153 Der Einstellungsassistent wird erneut ausgeführt, wenn Sie Express Gate nach einem Reset das erste Mal wieder ausführen. Screen Settings (Anzeige): Wählen Sie die optimale Auflösung für Ihren • Bildschirm. Volume Control (Lautstärke): Steuert die Lautstärke für die Lautsprecher, das • Mikrofon, etc. ASUS P6T Deluxe 4-37...

  • Seite 154: Benutzen Der Launchbar

    USB-Laufwerks zugreifen können. Wenn ein USB-Gerät erkannt wird, erscheint ein grüner Pfeil auf dem Symbol. • ASUS Express Gate unterstützt das Hochladen und das Herunterladen nur auf USB-Laufwerke. • Es können nur Bilddateien in den Formaten JPG, BMP, GIF und PNG von SATA-Festplatten, optischen Laufwerken und USB-Datenträgern...

  • Seite 155: Auf Das Internet Zugreifen

    Neu starten aufrufen Benutzerprofil speichern Abbrechen und zu Express Gate Lite zurückkehren Auf das Internet zugreifen Falls über Express Gate nicht auf das Internet zugegriffen werden kann, prüfen Sie folgende Einstellungen: Öffnen Sie die Konfigurationsanzeige. Konfigurationsanzeige öffnen Öffnen Sie „Network“. Network ASUS P6T Deluxe 4-39...
  • Seite 156 Legen Sie die Netzwerkeinstellungen fest. Jede Netzwerk-Schnittstelle wird sofort aktiviert, sobald das jeweilige Kästchen angeklickt wird. • Wenn Sie ein Netzwerkkabel verbunden mit einem Heim-Router benutzen (welcher mit dem DSL-/Kabel-Modem verbunden ist), aktivieren Sie jeden LAN- Port. Express Gate wird automatisch jeden angeschlossenen Port benutzen. •...

  • Seite 157: Verwenden Der Online-Spiele

    Ihrer Festplatte oder anderen Speichermedien Zeigt die erstellten Bildordner ASUS Express Gate unterstützt nur Laufwerke, die mit den vom integrierten Chipsatz kontrollierten SATA-Anschlüssen des Motherboards verbunden sind. Es werden NICHT alle integrierten erweiterten und externen SATA-Anschlüsse unterstützt. ASUS P6T Deluxe 4-41...

  • Seite 158: Einstellung Von Express Gate Im Bios-Setup

    Mit dem Express Gate Updater können Sie die Express Gate-Software aktualisieren oder reparieren, falls sie beschädigt wurde. Sie finden den Express Gate Updater Installer auf der Support-DVD, oder Sie können ihn von der ASUS Support- Webseite herunterladen. Der Updater kann nur unter Windows ausgeführt werden.
  • Seite 159 Falls die gestörten Einstellungen einen erfolgreichen Start der Software verhindern, kann ein Löschen der Daten sehr nützlich sein. Der Einstellungsassistent wird erneut ausgeführt, wenn Sie Express Gate nach einem Reset das erste Mal wieder ausführen. ASUS P6T Deluxe 4-43...

  • Seite 160: Asus Oc Palm (Nur Für Die Oc Palm-Version)

    Systemtemperaturen und Lüfterdrehzahlen überwachen. Das OC Palm unterstützt Yahoo� Widgets und zeigt unverzüglich aktuelle Informationen wie Wetter, Aktienkurse, Web-Mail-Benachrichtigungen usw. an. Stellen Sie die ASUS EPU -6-Engine auf High Performance Mode ein, um • die TurboV-Funktion von ASUS OC Palm zu verwenden.

  • Seite 161: Usb-Verbindung

    So starten Sie das OC Palm-Hilfsprogramm Installieren Sie das OC Palm-Hilfsprogramm von der Motherboard Support- DVD. Klicken Sie auf Start > Alle Programme > ASUS > ASUS OC Palm > OC Palm in dem Benachrichtigungsfeld und starten das Oder klicken Sie auf Programm direkt.
  • Seite 162 So konfigurieren Sie Yahoo! Widgets Sie können Yahoo� Widgets auf dem OC Palm anzeigen. Folgen Sie den nachstehenden Anweisungen, um Yahoo� Widgets zu konfigurieren. Yahoo� Widgets sind nicht in der OC Palm-Software enthalten. Laden Sie bitte die Widgets von widgets.yahoo.com herunter. Starten Sie das OC Palm- Hilfsprogramm.

  • Seite 163: Einstellungen

    Menüs zu bedienen. Verwenden Sie die Eingabetaste, um zu einem ausgewählten Element zu gelangen. Verwenden Sie die Zurück -Taste, um zu der oberen Menüebene zurückzukehren. Wenn Yahoo� Widgets verwendet wird, funktioniert das OC Palm nur als ein Nebenanzeigebildschirm. ASUS P6T Deluxe 4-47...

  • Seite 164: Raid-Definitionen

    RAID-K����gu������e� Das Motherboard ist mit dem Intel ICH10R Southbridge Controller ausgestattet, ® mit dem Sie RAID 0, RAID 1, RAID 10, und RAID 5 auf sechs unabhängigen Serial ATA-Kanälen konfigurieren können. 4.4.1 RAID-Definitionen RAID 0 (Data striping) veranlasst zwei identische Festplatten dazu, Daten in parallelen, versetzten Stapeln zu lesen.

  • Seite 165: Serial Ata-Festplatten Installieren

    Wählen Sie das Element Onboard Serial-ATA BOOTROM, drücken Sie die <Enter>-Taste und wählen Sie Enabled aus den verfügbaren Optionen. Speichern Sie Ihre Einstellungen und verlassen Sie das BIOS-Setup. Details zur Navigation im BIOS finden Sie in der Systembeschreibung des Motherboard-Handbuches. ASUS P6T Deluxe 4-49...
  • Seite 166 Intel Matrix Storage Manager Option ROM-Programm ® Mit dem Intel Matrix Storage Manager Option ROM-Programm können Sie RAID ® 0-, RAID 1-, RAID 10- (RAID 0+1) und RAID 5-Sets aus Serial ATA-Festplatten erstellen, die an die Serial ATA-Anschlüsse der Southbridge angeschlossen sind. So starten Sie das Intel Application Accelerator RAID Option ROM-Programm: ®...

  • Seite 167: Erstellen Eines Raid 0-Sets (Striped)

    ]-Previous/Next [SPACE]-SelectsDisk [ENTER]-Done Benutzen Sie die Oben-/Unten-Pfeiltaste, um ein Laufwerk zu unterlegen, dann drücken Sie die <Leertaste>, um es auszuwählen. Ein kleines Dreieck markiert das gewählte Laufwerk. Drücken Sie die <Eingabetaste>, wenn Sie mit der Auswahl fertig sind. ASUS P6T Deluxe 4-51...
  • Seite 168 Benutzen Sie die Oben-/Unten-Pfeiltasten, um die Blockgröße für das RAID 0-Array auszuwählen, und drücken Sie die <Eingabetaste>. Es sind Blockgrößen von 4 bis 128 KB verfügbar, die Standardgröße ist 128 KB. HINWEIS: Für Serversysteme empfiehlt sich eine kleinere Array-Blockgröße. Für Multimedia-Computersysteme, die hauptsächlich zur Audio- und Videobearbeitung verwendet werden, ist eine größere Array-Blockgröße, für eine optimale Leistung, zu empfehlen.

  • Seite 169: Erstellen Eines Raid 1-Sets (Mirrored)

    Kapazität an. Wenn das Create Volume-Element unterlegt ist, drücken Sie die <Eingabetaste>. Die folgende Warnmeldung erscheint: WARNING: ALL DATA ON SELECTED DISKS WILL BE LOST. Are you sure you want to create this volume? (Y/N): Drücken Sie <Y>, um das RAID-Volumen zu erstellen und zum Hauptmenü zurückzukehren oder <N>, um zum Create Volume-Menü zurückzukehren. ASUS P6T Deluxe 4-53...

  • Seite 170: Erstellen Eines Raid 10-Sets (Raid 0+1)

    Erstellen eines RAID 10-Sets (RAID 0+1) So erstellen Sie ein RAID 10-Set: Wählen Sie 1. Create RAID Volume im Hauptmenü und drücken Sie anschließend die <Eingabetaste>. Die folgende Darstellung erscheint. Intel(R) Matrix Storage Manager option ROM v8.0.0.1027 ICH10R wRAID5 Copyright(C) 2003-08 Intel Corporation. All Rights Reserved. [ CREATE VOLUME MENU ] Name: Volume10 RAID Level: RAID10(RAID0+1) Disks: Select Disks Strip Size: 64KB Capacity: XXX GB...

  • Seite 171: Erstellen Eines Raid 5-Sets (Parität)

    ]-Change [TAB]-Next [ESC]-Previous Menu [Enter]-Select Tragen Sie einen Namen für das RAID 5-Set ein und drücken Sie die <Eingabetaste>. Wenn das RAID Level-Element unterlegt ist, drücken Sie die Oben- /Unten-Pfeiltasten um RAID 5 (Parität) auszuwählen und drücken Sie die <Eingabetaste>. ASUS P6T Deluxe 4-55...
  • Seite 172 Wenn das Disks-Element unterlegt ist, drücken Sie die <Eingabetaste>, um die Festplatten als RAID zu konfigurieren. Dieses Dialogfenster erscheint. [ SELECT DISKS ] Port Drive Model Serial # Size Status 0 XXXXXXXXXXXX XXXXXXXX XX.XGB Non-RAID Disk 1 XXXXXXXXXXXX XXXXXXXX XX.XGB Non-RAID Disk 2 XXXXXXXXXXXX XXXXXXXX XX.XGB Non-RAID Disk 3 XXXXXXXXXXXX XXXXXXXX XX.XGB Non-RAID Disk Select 3 to 6 disks to use in creating the volume. ]-Previous/Next [SPACE]-SelectsDisk [ENTER]-Done Benutzen Sie die Oben-/Unten-Pfeiltaste, um ein Laufwerk zu unterlegen, dann drücken Sie die <Leertaste>, um es auszuwählen. Ein kleines Dreieck markiert das gewählte Laufwerk.

  • Seite 173: Marvell ® Sas Raid-Konfigurationen

    [Disabled] Onboard 1394 Controller [Enabled] Select Screen Select Item +- Change Option F1 General Help F10 Save and Exit ESC Exit v02.61 (C)Copyright 1985-2008, American Megatrends, Inc. Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Bezug und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. ASUS P6T Deluxe 4-57...
  • Seite 174 Marvell RAID BIOS-Konfigurationshilfsprogramm ® So öffnen Sie das Marvell RAID BIOS-Einstellungsprogramm ® Starten Sie den Computer. Drücken Sie <Strg+I> + <M> während des POSTs, um das Hauptmenü des Hilfsprogramms aufzurufen. Marvell BIOS Setup (c) 2007 Marvell Technology Group Ltd. [Selection] [Controller] [ Devices ] [ RAID ] Adapter 1 VendorID:DeviceID: 11AB:6320 BIOS Version: 2.1.0.09 PCI Slot: Adapter Serial Number: FFFFFFFFFFFFFFFFFFFF IRQ Number:...

  • Seite 175: Erstellen Eines Raid 0 Oder Raid-Arrays

    <Eingabetaste> oder die <Leertaste>, um diese Festplatte in das Array einzuschließen. Marvell BIOS Setup (c) 2007 Marvell Technology Group Ltd. [Selection] [Controller] [ Devices ] [ RAID ] RAID Config Select free disks to create ID Port Disk Name Size Max Speed Status 0 0 SAS : ST336754SS 36.6GB SAS 3.0 FREE 1 1 SAS : ST336754SS 36.6GB SAS 3.0 FREE NEXT ENTER/SPACE:Select, ESC:Back/Exit Nachdem Sie die gewünschten Festplatten ausgewählt haben, wählen Sie bitte Weiter, um das Array zu erstellen. ASUS P6T Deluxe 4-59...
  • Seite 176 Das Fenster Array erstellen wird angezeigt. Marvell BIOS Setup (c) 2007 Marvell Technology Group Ltd. [Selection] [Controller] [ Devices ] [ RAID ] RAID Config Select free disks to create Create Array ID Port Disk Name Size Max Speed Status Raid Level : RAID0 *0 0 SAS : ST336754SS 36.6GB SAS 3.0 FREE Max Size(MB) : 73240 *1 1 SAS : ST336754SS 36.6GB SAS 3.0 FREE Capacity(MB) : 73240 NEXT Stripe Size : 64KB Quick Init : No Cache Mode : WriteBack Array Name : Disks ID : 0 1 NEXT ENTER/SPACE:Select, ESC:Back/Exit Verwenden Sie die Pfeiltasten, um das Element RAID Level zu wählen. Drücken Sie die <Eingabetaste>, um das verfügbare RAID-Array anzuzeigen.
  • Seite 177 Raid Level : RAID0 *0 0 SAS : ST336754SS 36.6GB SAS 3.0 FREE Max Size(MB) : 73240 *1 1 SAS : ST336754SS 36.6GB SAS 3.0 FREE Capacity(MB) : 73240 NEXT Stripe Size : 64KB Quick Init : No Cache Mode : WriteBack Array Name : Disks ID : 0 1 NEXT Create the array?[Y] Das zuletzt erstellte Array wird auf dem Menü RAID angezeigt. Marvell BIOS Setup (c) 2007 Marvell Technology Group Ltd. [Selection] [Controller] [ Devices ] [ RAID ] [Virtual Disks] ID Name Size Level Status Stripe CacheMode Members 0 73.2GB RAID0 ONLINE 64KB WriteBack 0,1 [Physical Disks] ID Port Disk Name Size Max Speed Status 0 0 SAS : ST336754SS 36.7GB SAS 3.0 FULLASSIGN 1 1 SAS : ST336754SS 36.7GB SAS 3.0 FULLASSIGN ENTER/SPACE:Select, ESC:Back/Exit ASUS P6T Deluxe 4-61...

  • Seite 178: Löschen Eines Arrays

    Löschen eines Arrays So löschen Sie ein RAID-Array Wählen Sie RAID > Array löschen auf der Menüleiste des Hilfsprogramms und drücken anschließend die Eingabetaste. Das Fenster Array löschen wird angezeigt. Marvell BIOS Setup (c) 2007 Marvell Technology Group Ltd. [Selection] [Controller] [ Devices ] [ RAID ] RAID Config Delete array ID Name Size Level Status Stripe CacheMode Members 0 73.2GB RAID0 ONLINE 64KB WriteBack 0,1 NEXT ENTER/SPACE:Select, ESC:Back/Exit Wählen Sie ein zu löschendes Array aus und wählen anschließend Weiter. Drücken Sie <Y>, wenn die Bestätigungsaufforderung erscheint.

  • Seite 179: Erweiterte Bedienung

    Advanced Menu ID Port Disk Name Size Max Speed 0 0 SAS : ST336754SS 36.7GB SAS 3.0 Disk Verify 1 1 SAS : ST336754SS 36.7GB SAS 3.0 Low Level Format ENTER/SPACE:Select, ESC:Back/Exit Drücken Sie <Y>, wenn die Bestätigungsaufforderung erscheint. Das Hilfsprogramm verifiziert die ausgewählte Festplatte. Drücken Sie nach dem Abschluss des Vorgangs auf <ESC>, um zu der Seite Erweiterte Bedienung zurückzukehren. ASUS P6T Deluxe 4-63...
  • Seite 180 So führen Sie Low-Level-Formatierung aus Verwenden Sie die Pfeiltasten, um eine Festplatte auf der Seite Erweiterte Bedienung auszuwählen. Drücken Sie die <Eingabetaste> oder die <Leertaste>. Das Fenster Erweitert-Menü wird angezeigt. Wählen Sie Low- Level-Formatierung und drücken anschließend die <Eingabetaste>. Marvell BIOS Setup (c) 2007 Marvell Technology Group Ltd. [ Devices ] [Selection] [Controller]...

  • Seite 181: Int 13H [Aktivieren]

    Wenn dieses Element aktiviert ist, wird der BIOS POST beim Auftreten eines Fehlers (wenn der Status eines virtuellen Laufwerks z.B. geändert wurde) angehalten und Sie werden aufgefordert, eine Entscheidung zum Fortfahren zu treffen. Konfigurationsoptionen: [Deaktivieren] [Aktivieren] ASUS P6T Deluxe 4-65...

  • Seite 182: Erstellen Einer Raid-Treiberdiskette

    Erstellen einer RAID-Treiberdiskette Eine Diskette mit dem RAID-Treiber ist erforderlich, wenn Sie Windows® XP/Vista und spätere Betriebssysteme auf einem Laufwerk eines RAID-Sets installieren. Benutzer von Windows Vista können RAID-Treiberdisketten mit Disketten oder USB-Speichersticks erstellen. 4.5.1 Erstellen einer RAID-Treiberdiskette ohne Aufrufen des Betriebssystems So erstellen Sie eine RAID/SATA-Treiberdiskette, ohne das Betriebssystem zu öffnen:...
  • Seite 183 ® Stecken Sie die Diskette/den USB-Speicher mit dem RAID-Treiber in das Diskettenlaufwerk/den USB-Anschluss. Wählen Sie während der Installation des Betriebssystem die Option Intel(R) SATA RAID Controller (Desktop ICH10R). Folgen Sie den Bildschirmanweisungen, um die Installation abzuschließen. ASUS P6T Deluxe 4-67...
  • Seite 184 4-68 Kapitel 4: Software-Unterstützung...

  • Seite 185: Crossfirex™- Und Nvidia Sli

    Dieses Kapitel beschreibt die Installation und Konfiguration mehrerer ATI ® CrossFireX™- und NVIDIA SLI™- Kapitel 4: Grafikkarten. U��e������u�g f�� Multi-GPUs...
  • Seite 186 K����el��e������ CrossFireX™ Technologie ..........5-1 ® Installieren von CrossFireX™-Grafikkarten ....... 5-1 Softwareinformationen ..............5-4 NVIDIA NVIDIA SLI™ Technologie ............5-6 ® ASUS P6T WS Professional...

  • Seite 187: Ati ® Crossfirex™ Technologie

    Wenn Sie Windows Vista verwenden, klicken Sie bitte auf Systemsteuerung > Programme. Wählen Sie die existierenden Grafikkartentreiber. Wenn Sie Windows XP verwenden, klicken Sie bitte auf Hinzufügen/ Entfernen. Wenn Sie Windows Vista verwenden, klicken Sie bitte auf Deinstallieren. Schalten Sie Ihren Computer aus. ASUS P6T Deluxe...

  • Seite 188: Installieren Von Crossfirex

    Installieren von CrossFireX™- G���������e� • Stellen Sie sicher, dass das Netzteil Ihres Computers die Mindeststromversorgungsanforderungen für Ihr System erfüllt. • Wir empfehlen Ihnen, zusätzliche Gehäuselüfter für eine bessere Kühlung des Systems zu installieren. • Installieren Sie nur identische, von ATI zertifizierte CrossFireX-fähige ®...
  • Seite 189 Verbinden Sie zwei separate Stromkabel von dem Netzteil mit den zwei Grafikkarten. Verbinden Sie ein VGA- oder DVI- Kabel mit der Grafikkarte. ASUS P6T Deluxe...

  • Seite 190: Softwareinformationen

    Softwareinformationen 5.3.1 Installieren der Gerätetreiber Beziehen Sie sich bitte auf die Dokumentation Ihrer Grafikkarte, um die Gerätetreiber zu installieren. Stellen Sie sicher, dass Ihr PCI Express-Grafikkartentreiber die ATI ® CrossFireX™-Technologie unterstützt. Downloaden Sie den aktuellsten Treiber von der AMD-Website (www.amd.com). 5.3.2 Aktivieren der ATI CrossFireX™...

  • Seite 191: Aktivieren Der Dual Crossfirex-Technologie

    Klicken Sie auf Grafikeinstellungen > CrossFireX > Konfigurieren in Catalyst Control Center. Wählen Sie aus der Grafikadapterliste die Grafikkarte aus, die als Anzeige-GPU funktionieren soll. Wählen Sie CrossFireX aktivieren. Klicken Sie auf Übernehmen und dann OK, um das Fenster zu schließen. ASUS P6T Deluxe...

  • Seite 192: Nvidia ® Sli™ Technologie

    N�IDIA SLI™ Technologie ® Das Motherboard unterstützt die NVIDIA SLI™ (Scalable Link Interface)- ® Technologie, die eine Installation von bis zu zwei identischen PCI Express™ x16 Grafikkarten ermöglicht. Folgen Sie bitte den Installationsanweisungen in diesem Abschnitt. 5.4.1 Voraussetzungen • Für den SLI-Modus müssen Sie zwei identische, SLI-fähige Grafikkarten, die NVIDIA -zertifiziert sind, verwenden.

  • Seite 193: Installieren Der Gerätetreiber

    -Desktops, wählen Sie NVIDIA- Stelle des Windows ® Systemsteuerung aus dem Kontextmenü. Das Fenster "NVIDIA Control Panel" erscheint (siehe Schritt B5 auf Seite 5-9). (B) Falls die NVIDIA-Systemsteuerung in Schritt (a) nicht angezeigt werden sollte, wählen Sie Anpassen. ASUS P6T Deluxe...
  • Seite 194 (B2) Im Anpassung-Fenster wählen Sie Anzeige. (B3) Im Fenster Anzeigeeinstellungen klicken Sie auf Erweiterte Einstellungen..(B4) Wählen Sie das GeForce [...]-Register, klicken Sie dann auf NVIDIA- Systemsteuerung starten. Kapitel 5: Multiple GPU technology support...

  • Seite 195: Sli-Konfiguration Aktivieren

    (B5) Die NVIDIA-Systemsteuerung wird angezeigt. SLI-Konfiguration aktivieren Wenn zwei Grafikkarten installiert sind: In der NVIDIA-Systemsteuerung wählen Sie SLI-Konfiguration einrichten, anschließend klicken Sie auf SLI-Technologie aktivieren. Klicken Sie zum Abschluss auf Übernehmen. ASUS P6T Deluxe...
  • Seite 196 5-10 Kapitel 5: Multiple GPU technology support...
