Laufwerkstatusanzeigemuster (nur RAID)
Stetig grün
Blinkt drei Sekunden grün, drei Sekunden
gelb und ist sechs Sekunden aus.
Anzeigen und Funktionen auf der Rückseite

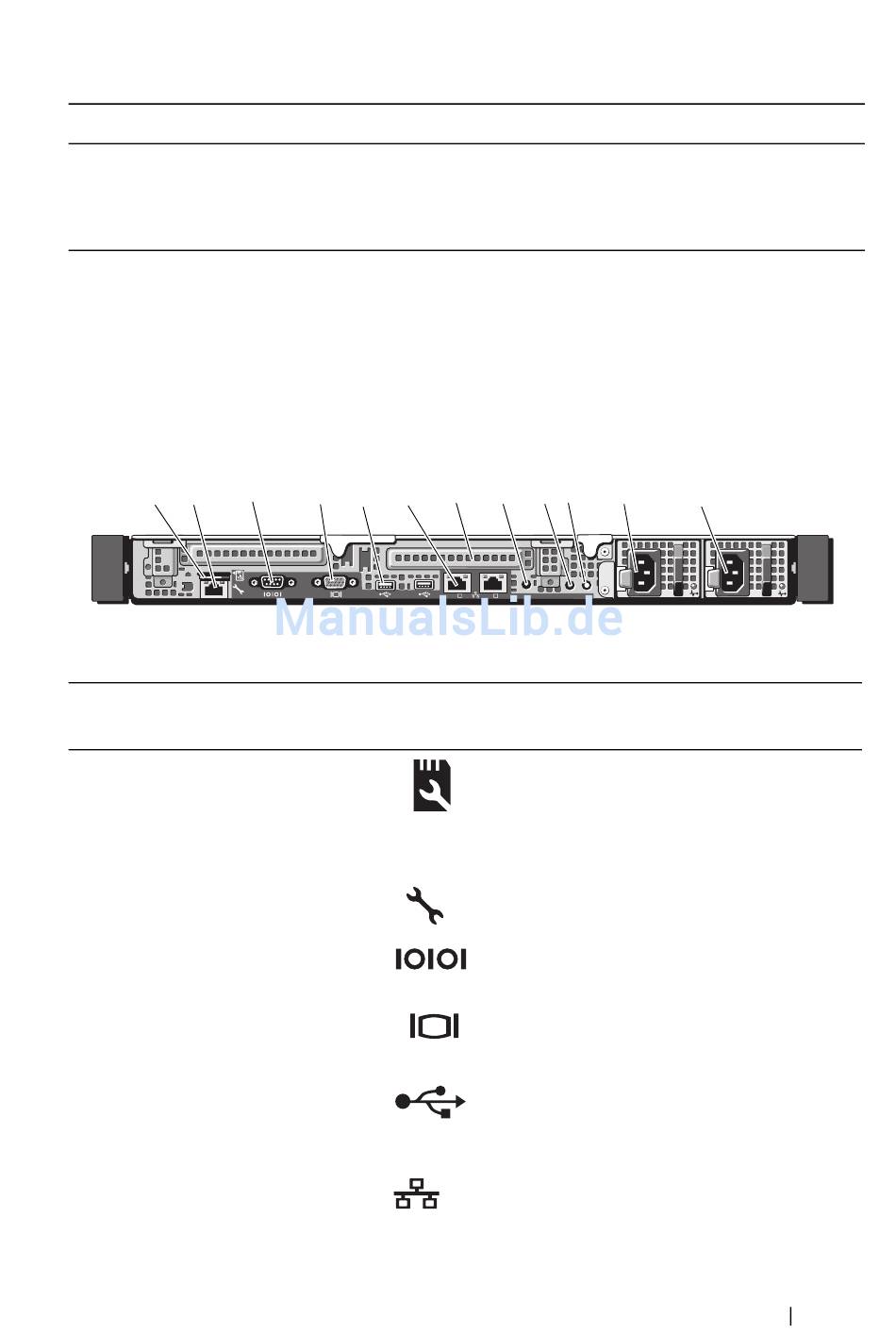

Abbildung 1-4 zeigt die Bedienelemente, Anzeigen und Anschlüsse auf der
Systemrückseite.
Abbildung 1-4. Anzeigen und Funktionen auf der Rückseite
2
1
Element Anzeige, Taste
oder Anschluss
1 VFlash-
Mediensteckplatz
(optional)
2 iDRAC6-Enterprise-
Port (optional)
3 Serieller Anschluss
4 Bildschirmanschluss
5 USB-Anschlüsse (2)
6 Ethernet-
Anschlüsse (2)
3
4
5 6
1
2
Symbol
Zustand
Laufwerk online
Wiederaufbau abgebrochen
7
8 11
9 10
Gb 2
Gb 1
Beschreibung
Zum Anschluss einer externen
SD-Speicherkarte für die
optionale iDRAC6-Enterprise-
Karte.
Eigener Management-Port für die
optionale iDRAC6-Enterprise-Karte.
Zum Anschließen eines seriellen
Geräts am System.
Zum Anschließen eines
VGA-Bildschirms am System.
Zum Anschließen von USB-Geräten
am System. Die Schnittstellen sind
USB-2.0-konform.
Integrierte 10/100/1000
NIC-Anschlüsse.
Wissenswertes zum System
