Inhaltszusammenfassung für Allnet ALL-HPNA3

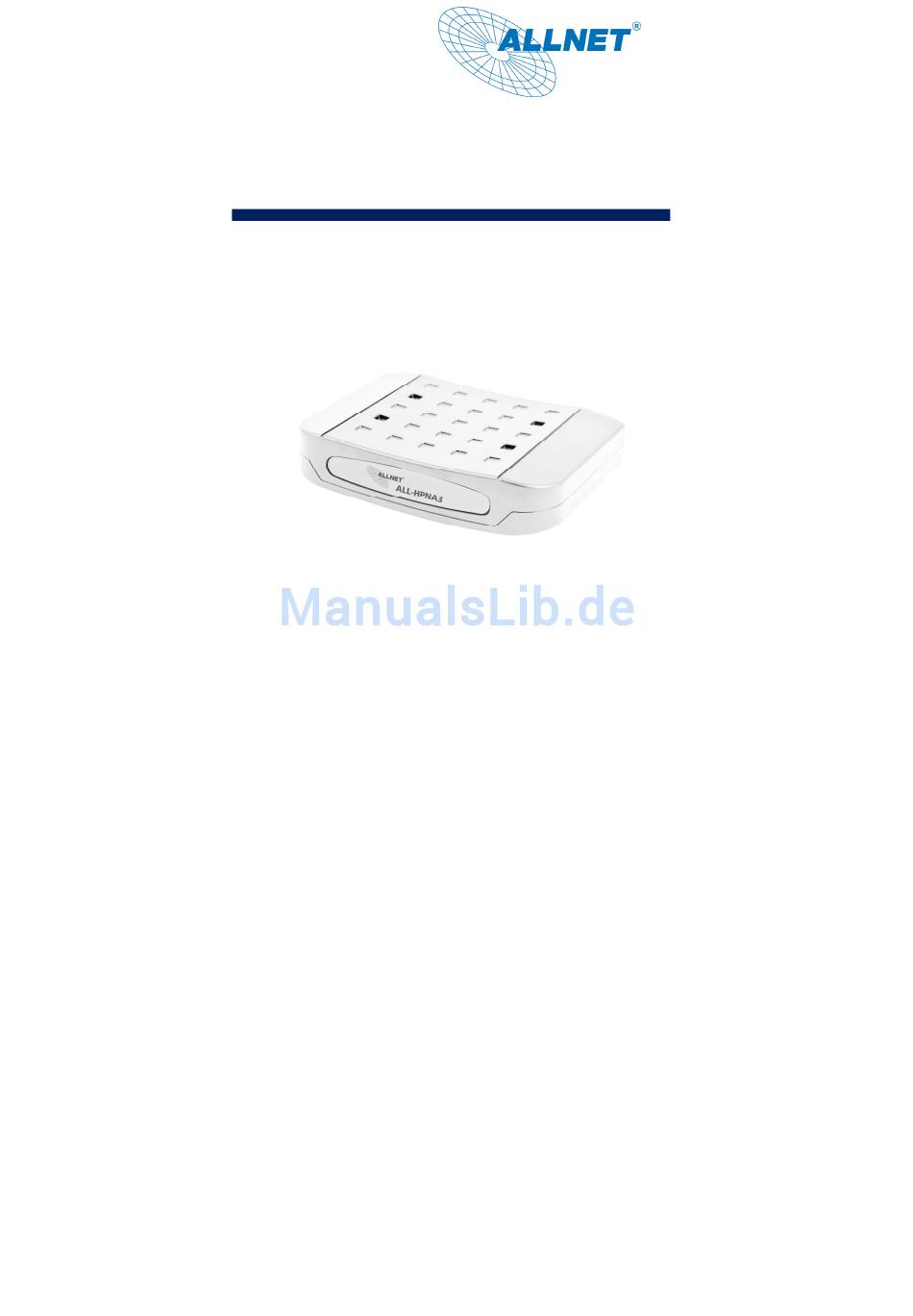

- Seite 1 ALLNET ALL-HPNA3 Home Phoneline Networking Ethernet Bridge Benutzerhandbuch...
- Seite 2 Hierbei wird die Telefon/- und Faxfunktion für analoge Geräte nicht eingeschränkt. Außerdem wird eine Neu- verlegung von Netzwerkkabeln überflüssig. Die Verwendung der ALL-HPNA3 ermöglicht es, ethernetfähige Geräte wie z. B. PC, Set-Top-Box oder DSL-Modem mittels vorhandener verdrillter Telefon- verkabelung zu einem Heimnetzwerk zu verbinden.
-
Seite 3: Installation Der Hardware
INSTALLATION DER HARDWARE Namen und Funktionen der Bauteile LED-Anzeigen auf der Rückseite Status Ansch- luss Blinkt Eingeschal- DC IN Ausgeschaltet Link Bei Datenüber- LAN1 Keine Verbindung Verbindung tragung Bei Datenüber- Keine Verbindung Link LAN2 tragung Verbindung Link Bei Datenüber- Keine Verbindung Verbindung tragung HPNA... - Seite 4 RJ-11 des RJ-11 Steckers werden für die Übertragung verwendet. Hardwareverbindungen 1. Wählen Sie für das ALL-HPNA3 einen geeigne- ten Platz nahe des PC’s oder Ethernetgerätes, mit dem Sie das HomePNA-Gerät verbinden wol- len. Achten Sie dabei jedoch darauf, es vor übermäßiger Hitze zu schützen.
- Seite 5 2. Nutzen Sie ein verdrilltes (oder möglichst kurzes) Telefonkabel um den HPNA-Anschluss mit der RJ-11 Buchse in der Wand zu verbinden. Nun können Sie an dem Phone-Anschluss eine Tele- fonanlage oder ein analoges Telefon anschlie- ßen. 3. Verbinden Sie den LAN1/LAN2 Anschluss mit ihrem ethernetfähigen Gerät.
-
Seite 6: Fehlerbehebung
Wenn alles, wie beschrieben angesteckt wurde, sollten die LED’s wie folgt leuchten: LAN Link/Act HPNA Link/Act AN (Grün oder Orange) Für mehr Informationen über die LED’s siehe Rub- rik: Installation der Hardware. Fehlerbehebung In der Liste unterhalb werden die häufigsten Fehler und passende Lösungsvorschläge aufgezeigt. - Seite 7 PRODUKTDETAILS Standards IEEE 802.3 10BaseT Ethernet kompatibel IEEE 802.3u 100BaseT Fast Ethernet kompatibel kompatibel mit HomePNA 3.1 Verbindungsrate HPNA: 192Mbps (36 - 68MHz) Die Verbindung verläuft über ein verdrilltes 2-Draht-Kabel Ethernet: 10/100 Mbps Stromverbrauch 5V-1A DC IN, weniger als 3 Watt Zertifizierungen CE, FCC Part 15 LED’s...
-
Seite 8: Ec Declaration Of Conformity
The conformity to the above directive is indicated by the CE sign on the device. The ALLNET ALL-HPNA3 conforms to the Council Directives of EC EMC 2004/108/EC with CE marking requirement. This equipment meets the the following conformance standards: This equipment is intended to be operated in all countries.
