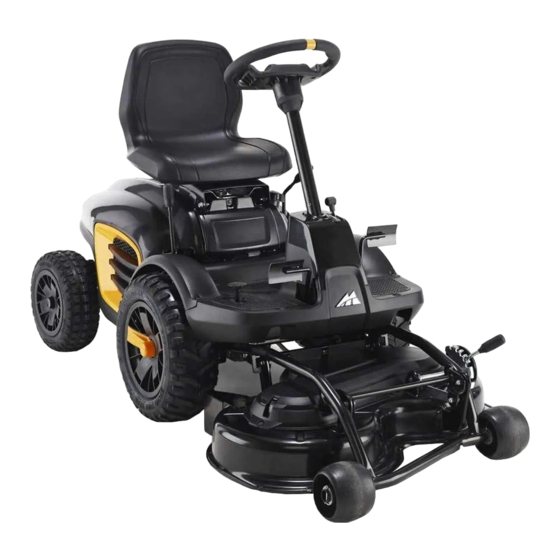

McCulloch M125-85FH Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für M125-85FH:
- Bedienungsanweisung (32 Seiten) ,
- Bedienungsanweisung (120 Seiten)
Verwandte Anleitungen für McCulloch M125-85FH
Inhaltszusammenfassung für McCulloch M125-85FH
- Seite 1 Bedienungsanw eisung M125-85F M125-85FH Lesen Sie die Bedien ungsanweisung sorgfältig durch und machen G G G G e e e e r r r r m m m m a a a a n n n n Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.
-
Seite 2: Symbolerklär Ung
SYMBOLERKLÄR UNG Symbole Zündung Diese Symbole sind auf dem A ufsitzmäher und in der Bedienungsanweisung zu sehen. Warnung: sich drehende Teile. Halten Sie Hände und Füße von der Gefahrenzone WARNUNG! Durch nachlässige oder fern. falsche Handhabung können schwere Verletzungen oder tödliche Unfälle von Anwendern oder anderen Personen verursacht werden. -
Seite 3: Erläuterung Der Warnstufen
SYMBOLERKLÄR UNG Erläuterung der Warnstufen F ahren Sie sehr langsam ohne Schneidwerk Es bestehen drei unterschiedliche Warnstufen. W ARNUNG! Schauen Sie hinter sich, bevor und während Sie rückwärts fahren. W ARNUNG! Nichtbeachtung der Anweisungen in diesem Handbuch kann zu Verletzungen bzw. zum Tod des Bedieners oder zu Beschädigungen in der Umgebung Passen Sie auf Ihre Hände und andere führen. -
Seite 4: Inhaltsverzeichnis
INHAL T Inhalt Kontrolle des Kühllufteinlasses des Motors ....Kontrolle der Messer ............ SYMBOLERKLÄR UNG Austausch der Klingen ..........Symbole ............... Sc hmierung Erläuterung der Warnstufen ......... K ontrolle des Ölstands im Motor ........INHAL T Wechseln des Motoröls ..........Inhalt ................ -
Seite 5: Einleitung
EINLEITUNG Sehr g eehrter Kunde! Wir g ratulieren Ihnen zum Kauf eines McCulloch Fronmower. McCulloch Riders besitzen eine einzigartige Konstruktion mit einer frontmontierten Schneideinheit. Das Gerät ist so konstruiert, dass es auch auf kleinem und begrenztem Raum eine maximale Leistung erzielt. -
Seite 6: Ser Vicejournal
Ser vicejournal Lief erservice 1 Batterie 4 Stunden mit max. 3 A laden. 2 Lenkrad, Sitz und ggf. sonstige Teile montieren. Siehe die Anweisungen unter der Überschrift Montage. 3 Den Reifendruck überprüfen und anpassen (60 Kpa, 0,6 bar, 9 psi). Siehe die Anweisungen unter der Überschrift Technische Daten. -
Seite 7: Allg Emeine Anwendung
SICHERHEITSV ORSCHRIFTEN Sic herheitsvorschriften • Auf den Auswurf achten und ihn nicht auf Personen richten. Diese Anw eisungen dienen Ihrer Sicherheit. Lesen Sie sie sorgfältig durch. • Motor abstellen und einen Motorstart vor der Reinigung des Schneidwerks verhindern. V ersichern Sie Ihren Aufsitzmäher •... -
Seite 8: Fahrt Auf Abhängen
SICHERHEITSV ORSCHRIFTEN F ahrt auf Abhängen • Auf den Verkehr achten, wenn Sie in der Nähe einer Straße arbeiten oder eine Fahrbahn überqueren. Das F ahren am Hang ist eine der Situationen, in der die • Niemals die Maschine unbeaufsichtigt mit laufendem Gefahr am größten ist, dass der Fahrer die Kontrolle verliert Motor stehen lassen. -
Seite 9: Kinder
SICHERHEITSVORSCHRIFTEN Wartung • Nicht in der Nähe von Kanten, Gräben oder Böschungen mähen. Die Maschine kann sich plötzlich überschlagen, wenn ein Rad über die Kante eines Abgrunds oder • Motor abstellen. Bevor Sie Einstellungen vornehmen oder Grabens gerät oder eine Böschungskante nachgibt. Wartungsarbeiten durchführen, den Zündschlüssel abziehen, um ein Starten des Motors zu verhindern. -
Seite 10: Transport
SICHERHEITSVORSCHRIFTEN • Vorsicht bei der Wartung der Batterie. In der Batterie • Die Brandgefahr reduzieren, indem die Maschine von bildet sich explosives Gas. Niemals die Batterie in der Gras, Laub und anderem Schmutz gesäubert wird. Die Nähe von offenem Feuer oder Funken warten oder Maschine abkühlen lassen, bevor sie in einem Raum während Sie rauchen. -
Seite 11: Was Ist Was
5 Schalthebel, M125-85F 15 Gashebel/Choke 6 Feststellbremse, M125-85FH 16 Sperrknopf für das Mähdeck (eingestellt) 7 Einstellen des Sitzes. 17 Hebepedal für das Mähdeck 8 Produkt- und Seriennummernschild 18 Hebel zur Schnitthöheneinstellung 9 Hebel für Auskuppeln des Antriebes M125-85FH – 11 German... -
Seite 12: Orstellungv Orstellung
Wir beglückwünschen Sie zu Ihrer Wahl eines ausgezeichneten Qualitätsproduktes, an dem Sie lange Freude haben werden. Der McCulloch M125-85F verfügt über ein Getriebe des Typs "inline" mit 3 Vorwärtsgängen und 1 Rückwärtsgang. Beim McCulloch M125-85FH wird die Kraftübertragung mit einem hydrostatischen Getriebe gesteuert, das eine variable Drehzahl erlaubt. -
Seite 13: Hebel Zur Schnitthöheneinstellung
Umsichtig arbeiten und nur im Freien tanken (siehe Sicherheitsvorschriften). WICHTIG! Kraftstofftank nicht als Ablagefläche verwenden. Auskupplungshebel M125-85FH Damit der Aufsitzmäher mit abgestelltem Motor verfahren Schieben Sie den Hebel nach hinten und verriegeln Sie ihn, werden kann, muß der Auskupplungshebel herausgezogen um den Drehbetrieb der Mähmesser zu beenden. -
Seite 14: Montage
MONTAGE Montage 3 Stellen Sie sicher, dass sich der Hebel zum Einstellen der Schnitthöhe in der Position S befindet. Der Aufsitzmäher muss vor dem ersten Einsatz erst fertig montiert werden. Das Lenkrad montieren Montieren Sie das Lenkrad bzw. die Lenkstange auf der Lenkwelle, stellen Sie sicher, dass die Bohrungen übereinander liegen, und schlagen Sie den Federbolzen vollständig durch die Lenkstange. -
Seite 15: Schneidwerk Demontieren
MONTAGE 8 Riemen mit dem Riemenspanner spannen. 5 Lösen Sie die Klammer auf der rechten Seite des Schneidwerks, und entfernen Sie die Abdeckung. 9 Fronthaube anbringen. 6 Die Feder der Spannrolle des Antriebsriemens lösen. 10 Schnitthöhe auf eine Position zwischen 1 und 5 einstellen. 7 Riemen ausbauen. -
Seite 16: Fahrbetrieb
Fahrbetrieb Vor dem Start Motor anlassen • Vor dem Start sind die Sicherheitsvorschriften und die M125-85FH Informationen bezüglich Lage und Funktion der Bedienelemente durchzulesen. 1 Darauf achten, dass der Auskupplungshebel eingedrückt ist. (Schalter in Betriebsstellung) • Die täglichen Wartungsmaßnahmen gemäß... -
Seite 17: Anfahren Am Hang, Handschaltgetriebe
Fahrbetrieb M125-85F 5 Zündschlüssel in Startstellung drehen. 1 Feststellbremse aktivieren. Wie folgt vorgehen: ACHTUNG! Springt der Motor nicht an, ist vor dem nächsten Startversuch ca. 1 Min. zu warten. - Feststellbremspedal herunterdrücken (1). 6 Nach Anspringen des Motors den Zündschlüssel sofort in - Sperrknopf (2) an der Lenksäule eindrücken. -
Seite 18: Motor Mit Schwacher Batterie Starten
WICHTIG! Ihr Rasenmäher hat eine 12-V- Anlage mit negativer Masse. Das andere Fahrzeug muss deshalb auch eine 12-V- Anlage mit negativer Masse haben. Anschluss der Startkabel M125-85FH Lösen Sie die Handbremse, indem Sie den Hebel nach hinten schieben. WARNUNG! Schließen Sie niemals den 2 M125-85F Minuspol der vollständig geladenen Batterie... -
Seite 19: Motor Abstellen
Neutralstellung "N" bringen. Zündschlüssel auf Beim Mähen niemals Position S verwenden. Position S ist ”STOP” drehen. die Wartungsposition. M125-85FH Gashebel zurückziehen und Zündschlüssel 5 Schneidwerk absenken. in die Position 'STOP' drehen. 6 Setzen Sie die Mähmesser in Betrieb, indem Sie den Hebel loslassen und ihn dann nach vorne schieben. -
Seite 20: Wartung
Wartung Wartungsplan Nachstehend sind die einzelnen Wartungsmaßnahmen und die Abstände, in denen sie am Aufsitzmäher vorzunehmen sind, zusammengestellt. Wartungsmaßnahmen, die nicht in dieser Bedienungsanleitung beschrieben sind, sind einer autorisierten Servicewerkstatt zu überlassen. Tägliche Wartung Mind. jedes Wartungsintervalle in Wartung vor dem Start Jahr Stunden 100 200... -
Seite 21: Reinigung
Wartung Reinigung Abdeckungen des Aufsitzmähers ausbauen Das Gerät sofort nach der Benutzung reinigen. Es ist viel Motorhaube einfacher, die Mähgutreste abzuspülen, bevor sie antrocknen. Bei aufgeklappter Motorhaube ist der Motor für Servicearbeiten zugänglich. Klappen Sie den Sitz nach vorne, lösen Sie die Schraube unter dem Sitz und drücken Sie die Abdeckung nach hinten. -
Seite 22: Schmierung Der Antriebskette
Wartung Schmierung der Antriebskette Luftfilter wechseln M125-85F Wenn der Motor einen schwachen Eindruck macht oder unregelmäßig läuft, kann dies an einem verstopften Luftfilter 1 Serviceklappe entfernen. liegen. Daher ist es wichtig, den Luftfilter regelmäßig auszutauschen (siehe 'Wartung/Wartungsplan' bezüglich des korrekten Intervalls). Beim Austausch des Luftfilters folgendermaßen vorgehen: 1 Motorhaube hochklappen. -
Seite 23: Reifendruck Prüfen
Wartung Reifendruck prüfen Sicherungen Der Reifendruck sollte bei allen Reifen 0,8 bar betragen. Die Hauptsicherung wird in einem abnehmbaren Halter hinter der Batterie unter der Schutzabdeckung platziert. ACHTUNG! Unterschiedlicher Luftdruck in den Vorderreifen Typ: Flachstift 15 A. führt dazu, dass die Messer das Gras nicht gleichmäßig schneiden. -
Seite 24: Kontrolle Des Kühllufteinlasses Des Motors
Wartung Kontrolle des Kühllufteinlasses des Beim Aufprall auf Hindernisse, durch die ein weiteres Arbeiten verhindert wird, sollten die beschädigten Messer Motors ausgetauscht werden. Das Lufteinlassgitter in der Motorhaube hinter dem Fahrersitz reinigen. WARNUNG! Weisen die Messer Risse durch unsachgemäße Reparaturen oder andere Schäden auf, kann es während des Betriebs zu Messerbruch kommen. -
Seite 25: Schmierung
Schmierung Kontrolle des Ölstands im Motor Wechseln des Motoröls Ölstand im Motor bei waagerecht stehendem Aufsitzmäher Das Motoröl ist erstmalig nach 8 Betriebsstunden zu und abgestelltem Motor prüfen. wechseln. Danach ist das Öl alle 50 Betriebsstunden auszuwechseln. Motorhaube hochklappen. Beim Betrieb unter schwerer Belastung oder bei hohen Messstab lösen, herausziehen und abwischen. -
Seite 26: Störungssuchplan
Störungssuchplan Störung Ursache Nicht genug Kraftstoff im Tank Zündkerze defekt Siehe Abschnitt „Das Sicherheitssystem überprüfen“ (“Checking the Safety System”), falls sich die Kontrollvorrichtungen in der falschen Position befinden. Zündkerzenanschlüsse defekt oder vertauschte Kabel Der Motor springt nicht an Schmutz in Vergaser oder Kraftstoffleitung Der Anlasser dreht den Motor nicht durch Schmutz, Wasser oder zu alter Kraftstoff im Tank. -
Seite 27: Verwahrung
Verwahrung Aufbewahrung für den Winter Service Nach dem Ende der Mähsaison sollte der Aufsitzmäher sofort Die Nebensaison ist der beste Zeitpunkt, um Servicearbeiten für die Winterverwahrung in Ordnung gebracht werden. Dies oder eine Inspektion der Maschine durchzuführen und so gilt auch, wenn die Maschine länger als 30 Tage nicht eine hohe Funktionssicherheit während der Hauptsaison angewendet wird. -
Seite 28: Technische Daten
TECHNISCHE DATEN M125-85F M125-85FH Abmessungen Länge mit Schneidwerk, mm/ft 2057 / 6,75 2057 / 6,75 Breite mit Schneidwerk, mm/ft 1029 / 3,38 1029 / 3,38 Höhe, cm/in 107 / 42 107 / 42 Maschine mit leeren Tanks, kg/lb 190 / 419... -
Seite 29: Eg-K Onformitätserklärung
Wenn andere Teile angewendet werden, verliert die Garantie ihre Gültigkeit. EG-Konformitätserklärung (nur für Europa) Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, versichert hiermit, dass McCulloch M125-85F und M125- 85FH ab den Seriennummern des Baujahrs 2014 (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIE DES RATES entspricht: vom 17. - Seite 32 Originalanweisungen 1156995-51 ´®z+X•W¶1G¨ ´®z+X•W¶1G¨ 2016-10-11...
