1 Technische Daten KERN (Typ) MPD 250K100NM MPD 200K-1EM Markenbezeichnung MPD 250K100M MPD 200K-1EM Anzeige 6 stellig Wägebereich (Max) 250 kg Mindestlast (Min) 2 kg 4 kg Eichwert (e) 100 g 200 g Reproduzierbarkeit 0,1 kg 0,2 kg Linearität ±...
Seite 6
KERN (Typ) MPD 250K100M Anzeige 6 stellig Wägebereich (Max) 250 kg Mindestlast (Min) 2 kg Eichwert (e) 100 g Reproduzierbarkeit 0,1 kg Linearität ± 0,1 kg Display LCD mit 25mm Ziffernhöhe Empfohlenes Justiergewicht, 200 kg (Klasse) (M1) Einschwingzeit (typisch) 3 sec.
2 Konformitätserklärung Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter: www.kern-sohn.com/ce Bei geeichten Waagen (= konformitätsbewerteten Waagen) ist die Konformitätserklärung im Lieferumfang enthalten. Nur diese Waagen sind Medzinprodukte. 2.1 Erläuterung der grafischen Symbole für Medizinprodukte Dieses Zeichen zeigt an, dass sich diese Waage auf die Kon- 2014/31/EU formität mit der EU-Richtlinie...
Seite 8
„Betriebsanleitung beachten“. „Betriebsanleitung beachten“. Kennzeichnung des Herstellers des Medizinischen Produktes mit Adresse Kern & Sohn GmbH D–72336 Baligen,Germany www.kern-sohn.com „elektromedizinisches Gerät“ mit Anwendungsteil des Typs B Gerät der Schutzklasse II Altgeräte gehören nicht in den Hausmüll! Diese können bei den kommunalen Sammelstellen abgegeben werden.
Seite 9
Netzanschluß Siegelmarke KERN SEAL Versorgungsspannung Gleichstrom Information Waage vor Gebrauch nivellieren MPD_M-BA-d-1730...

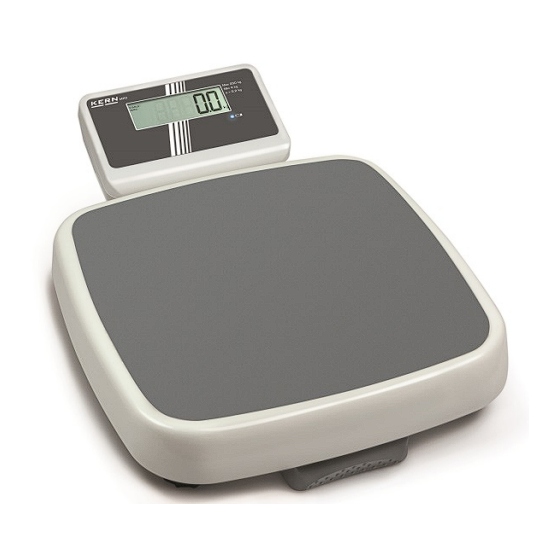

3 Geräteübersicht 1 Anzeigegerät 2 Wägeplatte (rutschfeste Oberfläche) 3 Fußtaster Unterseite 4 Netzanschluß 5 Akkufach 6 Gummifüße (höhenverstellbar) 3.1 Anzeigenübersicht Anzeige Bezeichnung Beschreibung STABLE Stabilitätsanzeige Waage ist in einem stabilen Zustand ZERO Nullstellanzeige Waage zeigt „0.0“ an GROSS Bruttogewichtsanzeige Leuchtet bei Anzeige des Bruttogewichts MPD_M-BA-d-1730...
4 Grundlegende Hinweise (Allgemeines) Gemäß Richtlinie 2009/23/EG müssen Waagen für nachfolgende Zwecke geeicht sein. Artikel 1, Absatz 4. „Bestimmung der Masse bei der Ausübung der Heilkunde beim Wiegen von Patienten aus Gründen der ärztlichen Überwachung, Untersuchung und Be- handlung.“ 4.1 Zweckbestimmung Indikation ...
Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. Im akkreditierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengüns- tig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Nor- mal).
Lesen Sie diese Betriebsanleitung vor der Auf- stellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen. 5.2 Ausbildung des Personals Für die ordnungsgemäße Verwendung und Pflege des Produktes ist die Betriebsan- leitung vom medizinischen Fachpersonal anzuwenden und zu beachten.
Maßnahmen zu ergreifen: • Die Ausrichtung bzw. den Abstand des Gerätes zur Störquelle verändern. • Die Personenwaage MPD 250K100M, MPD 250K100NM, MPD 200K-1EM an einem Ort aufstellen bzw. verwenden. • Die Personenwaage MPD 250K100M, MPD 250K100NM, MPD 200K-1EM an eine andere Stromquelle anschließen.
6.2 Elektromagnetische Emissionen Leitlinien und Herstellererklärung – Elektromagnetische Störaussendungen Die Personenwaage MPD 250K100M, MPD 250K100NM, MPD 200K-1EM ist für den Betrieb in einer wie unten angegebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder Anwender der Personenwaage MPD 250K100M, MPD 250K100NM, MPD 200K-1EM sollte sicherstellen, dass es in einer derartigen Umgebung betrieben wird.
6.3 Elektromagnetische Störfestigkeit Leitlinien und Herstellererklärung – Elektromagnetische Störfestigkeit Die Personenwaage MPD 250K100M, MPD 250K100NM, MPD 200K-1EM ist für den Betrieb in einer wie unten angegebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder Anwender der Personenwaage MPD 250K100M, MPD 250K100NM, MPD 200K-1EM sollte sicherstellen, dass es in einer derartigen Umgebung betrieben wird.
Seite 17
Leitlinien und Herstellererklärung – Elektromagnetische Störfestigkeit Die Personenwaage MPD 250K100M, MPD 250K100NM, MPD 200K-1EM ist für den Betrieb in einer wie unten angegebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder Anwender der Personenwaage MPD 250K100M, MPD 250K100NM, MPD 200K-1EM sollte sicherstellen, dass es in einer derartigen Umgebung betrieben wird.
Sender zu ermitteln, sollte eine Studie der elektromagnetischen Phänomene des Standorts erwogen werden. Wenn die gemessene Feldstärke an dem Standort, an dem die Perso- nenwaage MPD 250K100M, MPD 250K100NM, MPD 200K-1EM benutzt wird, die obigen Überein- stimmungs-Pegel überschreitet, sollte die Personenwaage MPD 250K100M, MPD 250K100NM, MPD 200K-1EM beobachtet werden, um die bestimmungsgemäße Funktion nachzuweisen.
Empfohlene Schutzabstände zwischen tragbaren und mobilen HF- Telekommunikationsgeräten und dem Medizingerät Die Personenwaage MPD 250K100M, MPD 250K100NM, MPD 200K-1EM ist für den Betrieb in einer elektromagnetischen Umgebung bestimmt, in der die HF-Störgrößen kontrolliert sind. Der Kunde oder Anwender der Personenwaage MPD 250K100M, MPD 250K100NM, MPD 200K-1EM kann dadurch helfen, elektromagnetische Störungen zu vermeiden, indem er den Mindestabstand zwischen tragba-...
7 Transport und Lagerung 7.1 Kontrolle bei Übernahme Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken auf eventuell sichtbare äußere Beschädigungen. 7.2 Verpackung / Rücktransport Alle Teile der Originalverpackung für einen eventuell notwendigen Rücktransport aufbewahren. ...
8 Auspacken, Aufstellung und Inbetriebnahme 8.1 Aufstellort, Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh- len. Am Aufstellort folgendes beachten: •...
Die Stromversorgung erfolgt über das externe Netzgerät, das ebenfalls als Trennung zwischen Netz und Waage dient. Der aufgedruckte Spannungswert muss mit der ört- lichen Spannung übereinstimmen. Es dürfen nur zugelassene KERN- Originalnetzgeräte entsprechend der Vorschrift EN 60601-1 verwendet werden. Der kleine Aufkleber seitlich am Anzeigegerät weist auf den Netzanschluß hin: Ist die Waage an die Netzspannung angeschlossen, leuchtet die LED.
Spannung unter das vorgeschriebene Minimum abgefallen. Kapazität des Akkus bald erschöpft. Akku ist vollständig geladen Wird die Waage längere Zeit nicht benützt, Akku herausnehmen und getrennt aufbe- wahren. Auslaufen von Flüssigkeit könnte die Waage beschädigen. 8.7 Batteriebetrieb Alternativ zum Akkubetrieb verfügt die Waage auch über die Möglichkeit mit 6x AA- Batterien betrieben zu werden.
Batterien einlegen: Batteriefachdeckel entfernen Batteriehalterung lt. Abbildung am Kon- takt des Gehäuses anschließen Batteriehalterung einlegen Batterien im Batteriefach einlegen und mit Batteriefachdeckel verriegeln. 8.8 Erstinbetriebnahme Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, müssen die Waagen ihre Betriebstemperatur (siehe Anwärmzeit Kap. 1) erreicht haben. Die Waage muss für diese Anwärmzeit an die Stromversorgung (Netzanschluss, Akku oder Batterie) angeschlossen und eingeschaltet sein.
9 Bedienung Waage mit dem Fußtaster einschalten. Die Waage führt einen Selbsttest durch. Sobald die Gewichtsanzeige „0.0 kg“ erscheint, ist die Waa- ge betriebsbereit. Person mittig auf die Waage stellen. Warten bis die Still- standsanzeige „STABLE“ erscheint, dann das Wägeresultat ablesen.
10 Fehlermeldungen Anzeige Beschreibung OL or------ Wägebereich überschritten (Überlast) ------or Null Wägebereich unterschritten (Unterlast) Nullstellbereich überschritten (beim Einschalten oder beim Drücken der - Taste) • Es befindet sich Wägegut in der Waagschale • Überlast, beim Nullstellen der Waage • Unkorrekter Justiervorgang •...
Verunreinigungen sofort entfernen. 11.3 Sterilisation Eine Sterilisation des Gerätes ist nicht zulässig. 11.4 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Waage vor dem Öffnen vom Netz trennen. 11.5 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen.
12 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Störung Mögliche Ursache • Die Waage ist nicht eingeschaltet. Die Gewichtsanzeige leuchtet nicht. •...
13 Eichung Allgemeines: Nach der EU-Richtlinie 2009/23/EG müssen Waagen geeicht sein, wenn sie wie folgt verwendet werden (gesetzlich geregelter Bereich): a) Im geschäftlichen Verkehr, wenn der Preis einer einer Ware durch Wägung bestimmt wird. b) Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im medizinischen und pharmazeutischen Labor.
Position Justierschalter und Siegelmarken: Selbstzerstörende Siegelmarke Abdeckung Justierschalter 13.1 Eichgültigkeitsdauer (aktueller Stand in D) Personenwaagen (inkl. Stuhl- und Rollstuhlwaagen) in 4 Jahre Krankenhäusern Personenwaagen, soweit sie nicht in Krankenhäusern aufge- unbefristet stellt sind (z.B. Arztpraxen und Pflegeheimen) Säuglingswaagen und mechanische Geburtsgewichtswaagen 4 Jahre Bettenwaagen 2 Jahre...
Erforderliches Justiergewicht bereitstellen. Das zu verwendende Jus- tiergewicht ist abhängig von der Kapazität der Waage s. Kap. 1. Justie- rung möglichst nahe an der Höchstlast der Waage durchführen. Infos zu Prüfgewichten finden Sie im Internet unter: http://www.kern- sohn.com. • Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit zur Sta- bilisierung ist erforderlich, s.
Seite 32
Durchführung: Waage ausschalten. Waage bei gedrücktem Justierschalter mit Fußtaster einschalten. Warten bis die Größe des erforderlichen Justiergewichts (s. Kap.1) angezeigt wird. Justiergewicht in die Mitte der Wägeplatte stellen. Warten bis „Ld 0“ angezeigt wird. Justiergewicht abnehmen. Darauf achten, dass sich keine weiteren Gegenstände auf der Wägeplatte befinden.
Seite 33
Hinweis gemäß Batterieverordnung – BattV Nur gültig für Deutschland! Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen: Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich ver- pflichtet. Batterien/Akkus können nach Gebrauch in kommunalen Sammelstellen oder im Handel zurückgegeben werden.
