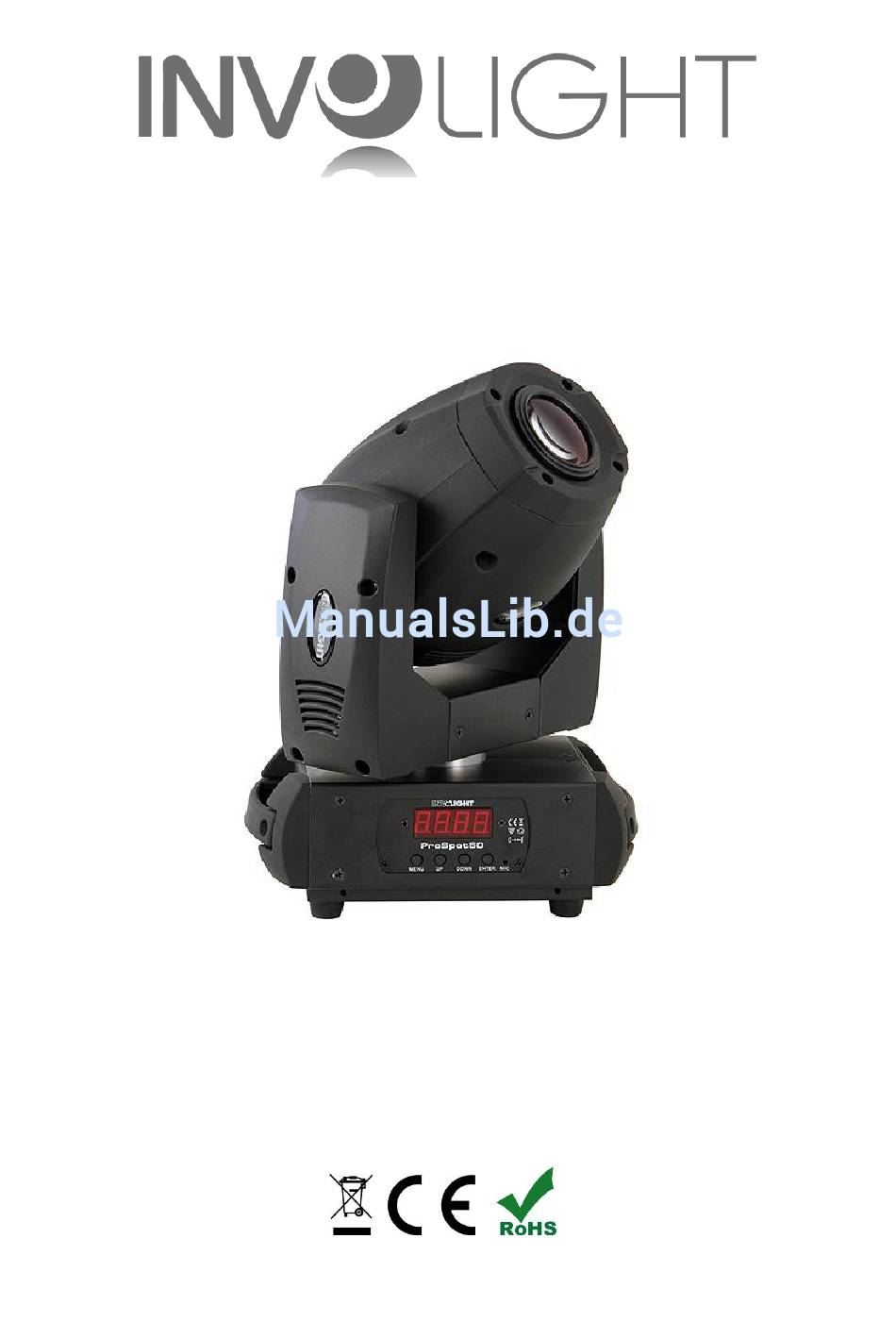

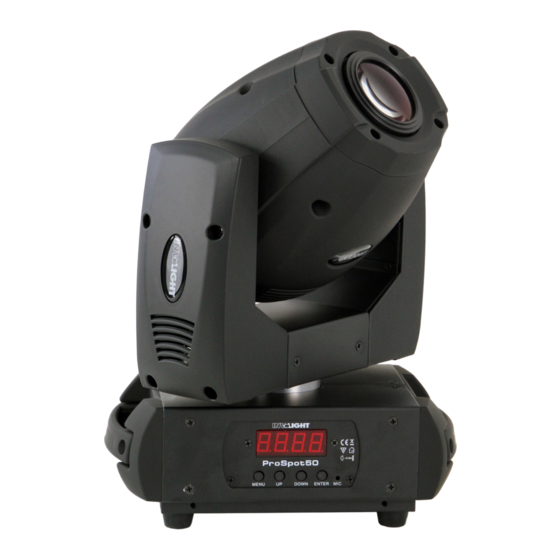

- Seite 1 Bedienungsanleitung PROSpot50 Moving Head Spot Stand: August 2015...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Teil 1: Warnhinweise........................2 1.1Übersicht über die Bedeutung der Symbole und Signalwörter..........2 1.2 Sicherheitshinweise....................... 2 1.3 Bestimmungsgemäße Verwendung..................4 1.4 Lieferumfang.......................... 4 Teil 2: Installation..........................5 Teil 3: Funktionen..........................5 3.1 LED-Display mit 4-Tasten Bedienung..................5 3.2 Menüstruktur. -
Seite 3: Teil 1: Warnhinweise
LED DMX Moving Heads. Damit Ihnen Ihr „PROSpot50“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. Viel Spaß mit Ihrem INVOLIGHT Produkt! Teil 1: Warnhinweise. - Seite 4 GEFAHR! Elektrischer Schlag durch unsachgemäßen Netzanschluss. Dieses Produkt entspricht in seinem Aufbau der Schutzklasse I und darf nur an einer Steckdose mit Schutzkontakt betrieben werden. Verwenden Sie zum Anschluss ausschließlich das im Lieferumfang enthaltene Netzkabel. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor und überprüfen Sie die Isolierung des Kabels regelmäßig auf Beschädigungen.
-
Seite 5: Bestimmungsgemäße Verwendung
1.3 Bestimmungsgemäße Verwendung. Der INVOLIGHT „PROSpot50“ ist ein Lichteffektgerät, mit dem sich farbige Lichteffekte darstellen lassen. Es wurde für den professionellen Gebrauch im Bereich der Veranstaltungstechnik – ausschließlich in Innenräumen – entwickelt und konzipiert. Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensorische und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. -
Seite 6: Teil 2: Installation
Teil 2: Installation. Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es verwenden. Stellen Sie das Gerät an einem geeigneten Ort auf oder hängen Sie es an eine geeignete Traverse. Bei hängender Montage muss das Gerät mit einem zugelassenen Sicherungsseil gesichert werden. -
Seite 7: Menüstruktur
3.2 Menüstruktur. DMX Startadresse Einstellen Slave Modus Ein- /Ausschalten Alone Einstellungen Master Einstellungen Alone Einstellungen Master Einstellungen Mikrofon Empfindlichkeit Daten erneut laden (Einstellungen des letzten Betriebs bleiben erhalten wenn "on") Anzeige der Software Version Farb-Kalibrierung Gobo-Kalibrierung Fokus-Kalibrierung 13 Kanal-Modus 11 Kanal-Modus Reset durchführen Kabelgebundener Modus... -
Seite 8: Verbindungen In Der Betriebsart „Dmx
DMX-Anschlüsse: Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX-Eingang. 3.4 Verbindungen in der Betriebsart „DMX“. DMX ist die Abkürzung für Digital Multiplex und ermöglicht die digitale Steuerung von mehreren DMX-Geräten über eine gemeinsame Steuerleitung. Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers oder eines anderen DMX-Geräts. -
Seite 9: Stand Alone-Betrieb
3.6 Stand Alone-Betrieb. Der „PROSpot50“ lässt sich auch im Stand-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den „PROSpot50“ vom Controller und rufen Sie das vorprogrammierte Programm auf. Teil 4: Die DMX-Belegung. Der „PROSpot50“ belegt 11 oder 13 DMX-Kanäle und lässt sich damit sehr flexibel steuern und programmieren. HINWEIS: Es werden Grundkenntnisse für den Steuerstandard DMX512 vorausgesetzt, damit das Gerät mit einem DMX-Controller korrekt bedient und programmiert werden kann. -
Seite 10: Teil 5. Fehlerbehebung
192 - 223 Zufalls-Strobe-Effekt von langsam nach schnell 224 - 255 Kein Strobe Effekt (Shutter offen) Master Dimmer 0 - 255 Dimmer der LED von 0 - 100% Fokus 0 - 255 Motorisierte Fokussierung der Optik 0 - 5 Prisma Effekt aus Prisma Effekt &... -
Seite 11: Teil 7: Technische Daten
Teil 7: Technische Daten. PROSpot50 MODELLBEZEICHNUNG: Produktart: LED Moving Head Typ: Spot LED Anzahl: LED Typ: 50 W Abstrahlwinkel: 11,9° Anzahl Gobos: 6 + offen Farbspektrum: 7 Farben + Weiß Gobo Größe: Außendurchmesser (OD) 21,8 mm / Innendurchmesser (ID)14.5 mm DMX Eingang: XLR 3-Pol male DMX Ausgang:... -
Seite 12: Teil 8: Umweltschutz
INVOLIGHT Geräte unterliegen den gültigen, gesetzlichen Gewährleistungsbestimmungen. Informieren Sie sich bei Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 13 PROSpot50 Bestellnummer: A-000000-04893 www.destilan-deutschland.de...
