testo 871 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für 871:
- Kurzanleitung (7 Seiten) ,
- Bedienungsanleitung (46 Seiten)
Verwandte Anleitungen für testo 871
Inhaltszusammenfassung für testo 871

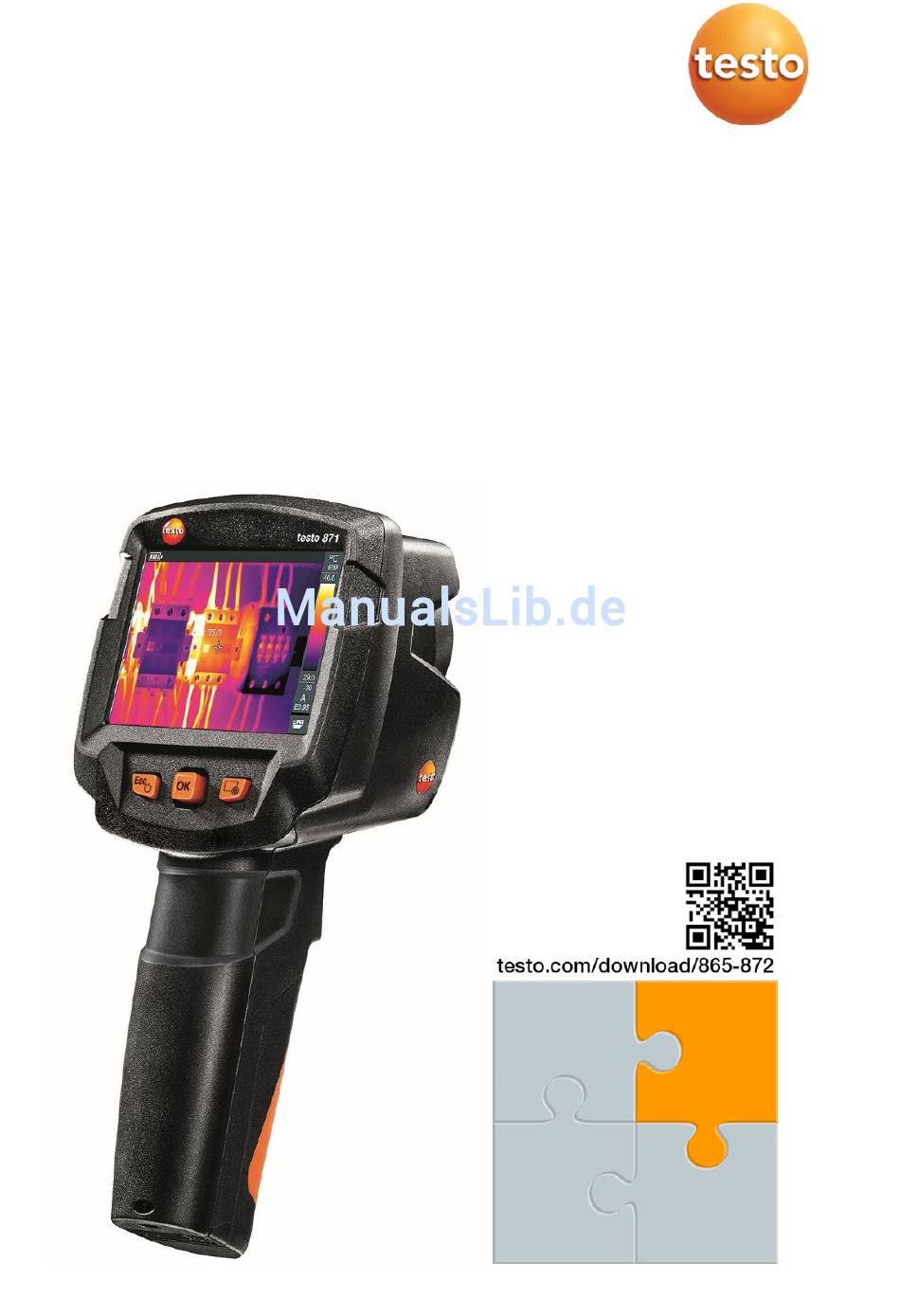

- Seite 1 Testo 871 - Wärmebildkamera Bedienungsanleitung Kurzanleitung Bedienungs- anleitung Pocket Guide Thermografie Videos...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Sicherheit und Entsorgung ..............3 1.1 Zu diesem Dokument ................3 1.2 Sicherheit ....................3 1.3 Entsorgung ..................... 5 2 Technische Daten ................5 2.1 Bluetooth Modul ..................5 2.2 Allgemeine technische Daten ..............5 3 Gerätebeschreibung ................9 3.1 Verwendung ................... - Seite 3 Inhaltsverzeichnis 7.7 Bildtyp ....................31 7.8 Feuchte-, Solar- oder Elektromodus- einschalten ....... 31 7.9 Differenztemperatur einschalten ............32 7.10 Konfiguration ..................33 7.10.1 Einstellungen ................. 33 7.10.2 SuperResolution ..............34 7.10.3 JPEG speichern ..............34 7.10.4 Funk ..................35 7.10.5 Umgebungsbedingungen .............
-
Seite 4: Sicherheit Und Entsorgung
Dokumentation beschrieben sind. Halten Sie sich dabei an die vorgegebenen Handlungsschritte. ∑ Verwenden Sie nur Original-Ersatzteile von Testo. ∑ Dieses Gerät darf während des Betriebes nicht Richtung Sonne oder auf strahlungsintensive Quellen gerichtet werden (z. B. Objekte mit... - Seite 5 1 Sicherheit und Entsorgung führen. Der Hersteller übernimmt für derartig bedingte Schäden am Mikrobolometer-Detektor keine Garantie. Batterien und Akkus ∑ Die unsachgemäße Verwendung von Batterien und Akkus kann zu Zerstörung der Batterien und Akkus, Verletzungen durch Stromstöße, Feuer oder zum Auslaufen von chemischen Flüssigkeiten führen. ∑...
-
Seite 6: Entsorgung
∑ Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück. 2 Technische Daten 2.1 Bluetooth Modul Die Verwendung des Funk-Moduls unterliegt den Regelungen und Bestimmung des jeweiligen Einsatzlandes und das Modul darf jeweils nur in den Ländern eingesetzt werden, für welches eine... - Seite 7 2 Technische Daten Bildleistung Visuell Eigenschaft Werte Bildgröße / min. Min. 3,1 MP / 0,5 m Fokusentfernung Bilddarstellung Eigenschaft Werte Display 8,9 cm (3,5") TFT, QVGA (320 x 240 Pixel) ∑ Infrarotbild Anzeigemöglichkeiten ∑ Echtbild ∑ WLAN Schnittstelle ∑ Bluetooth ∑...
- Seite 8 Messfunktionen ∑ Coldspot ∑ Hotspot ∑ Differenztemperatur ∑ ScaleAssist ∑ iFOV warner ∑ Oberflächenfeuchteverteilung ∑ Feuchtemessung mit Feuchtefühler testo 605i ∑ Solar-Modus (manuell) ∑ Elektro-Modus (manuell) ∑ Elektrische Messung mit Funkstromzange testo 770 Kameraausstattung Eigenschaft Werte Digitalkamera Vollbildmodus Dateiformat .jpg ∑...
- Seite 9 510 g (inkl. Akku) Abmessungen 219 x 96 x 95 mm Gehäuse PC-ABS Schutzart (IEC 60529) IP 54 Vibration (IEC 60068-2-6) Normen, Prüfungen Eigenschaft Werte 2014/30/EU 2014/53/EU Die EU- Konformitätserklärung finden Sie auf der testo Homepage www.testo.com unter den produktspezifischen Downloads.
-
Seite 10: Gerätebeschreibung

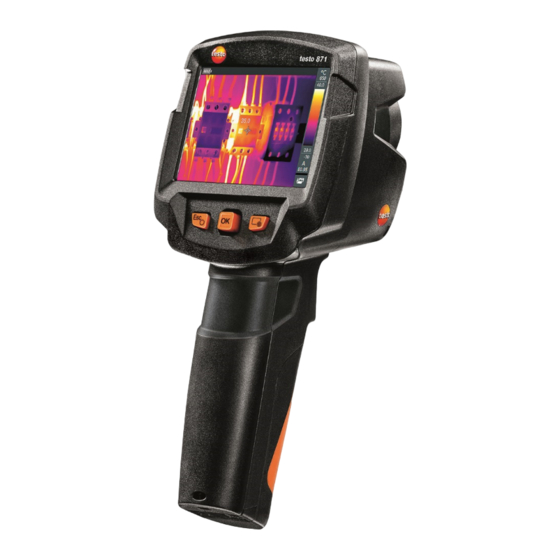

3 Gerätebeschreibung 3 Gerätebeschreibung 3.1 Verwendung Die testo 871 ist eine handliche und robuste Wärmebildkamera. Sie ermöglicht Ihnen die berührungslose Ermittlung und Darstellung der Temperaturverteilung von Oberflächen. Anwendungsgebiete ∑ Gebäudeinspektion: Energetische Beurteilung von Gebäuden (Heizungs-, Lüftungs-, Klima-Handwerk, Haustechniker, Ingenieurbüros, Sachverständige) ∑... -
Seite 11: Übersicht Gerät / Bedienelemente
Funktion; das Symbol der ausgewählten Funktion wird unten rechts im Display angezeigt 6 Objektiv Infrarot- Nimmt Infrarotbilder auf; schützt das Objektiv kamera; Schutzkappe 7 Digitalkamera (nur Nimmt Echtbilder auf testo 871-2) Trigger Speichert das angezeigte Bild 9 Akkufach Beinhaltet den Akku... -
Seite 12: Übersicht Displayanzeigen
3 Gerätebeschreibung 3.3 Übersicht Displayanzeigen Element Funktion 1 Statuszeile In der Statusleiste werden, je nach Einstellung, Werte angezeigt. Akkukapazität / Ladezustand: : Akkubetrieb, Kapazität 75-100% : Akkubetrieb, Kapazität 50-75% : Akkubetrieb, Kapazität 25-50% : Akkubetrieb, Kapazität 10-25% : Akkubetrieb, Kapazität 0-10% : Netzbetrieb, Akku wird geladen 3 Bildanzeige Anzeige von IR-Bild oder Echtbild... -
Seite 13: Stromversorgung
3 Gerätebeschreibung Element Funktion 6 A, M oder S A - automatische Skalenanpassung M - manuelle Skalenanpassung S - ScaleAssist ist aktiviert 7 E ... Eingestellter Emissionsgrad 3.4 Stromversorgung Die Stromversorgung des Geräts erfolgt über einen wechselbaren Akku oder das mitgelieferte Netzteil (Akku muss eingelegt sein). Bei angeschlossenem Netzteil erfolgt die Stromversorgung automatisch über das Netzteil und der Akku wird geladen (nur bei Umgebungstemperaturen von 0 bis 40 °C). -
Seite 14: Bedienung
4 Bedienung 4 Bedienung 4.1 Inbetriebnahme Bitte beachten Sie hierzu die mitgelieferte Inbetriebnahmeanleitung 1st steps testo 871 (0970 8652). 4.2 Gerät ein- und ausschalten Kamera einschalten - Schutzkappe vom Objektiv nehmen. drücken. Die Kamera startet. Der Startbildschirm erscheint auf dem Display. -
Seite 15: Menü Kennenlernen
4 Bedienung Kamera ausschalten gedrückt halten, bis der Lauf- balken durchgelaufen ist. Das Display erlischt. Die Kamera ist ausgeschaltet. 4.3 Menü kennenlernen drücken, um Menü zu öffnen. Joystick nach unten / oben bewegen, um Funktion zu markieren (orange umranden). drücken, um Funktion zu wählen. -
Seite 16: Kurzwahltaste
4 Bedienung Joystick nach rechts bewegen, um Untermenü (gekennzeichnet mit >) zu öffnen. - zum Hauptmenü zurückkehren: Joystick nach links bewegen oder Joystick auf die Menüzeile bewegen und drücken. 4.4 Kurzwahltaste Die Kurzwahltaste ist eine weitere Navigationsmöglichkeit, mit der Sie bestimmte Funktionen mit nur einem Tastendruck aufrufen können. - Seite 17 4 Bedienung Belegung ändern Joystick nach rechts bewegen. Das Auswahlmenü Taste belegen erscheint. Die aktivierte Funktion ist mit einem Punkt ( ) gekennzeichnet. Joystick nach oben / unten bewegen, bis der gewünschte Menüpunkt orange umrandet ist. drücken Die Kurzwahltaste ist mit dem aus- gewählten Menüpunkt belegt.
-
Seite 18: Wlan-Verbindung - Bedienung App
5 WLAN-Verbindung - Bedienung App 5.1 Verbindung ein-/ausschalten Um eine Verbindung via WLAN herstellen zu können benötigen Sie ein Tablet oder Smartphone auf dem Sie die Testo-App Thermography App bereits installiert haben. Die App erhalten Sie für iOS Geräte im AppStore oder für Android- Geräte im Play Store. -
Seite 19: App Verwenden
5 WLAN-Verbindung - Bedienung App 5.2 App verwenden 5.2.1 Verbindung herstellen - Bei der Wärmebildkamera ist WLAN aktiviert. - Smartphone/Tablet -> Einstellungen -> WLAN Settings -> Kamera wird mit Seriennummer angezeigt und kann ausgewählt werden. Verbinden drücken. Die WLAN-Verbindung mit der Wärmebildkamera wird hergestellt. 5.2.2 Anzeige auswählen Zweites Display - Die WLAN Verbindung mit der Wärmebildkamera besteht. -
Seite 20: Bluetooth -Verbindung
6 Bluetooth®-Verbindung ® 6 Bluetooth -Verbindung ® Über Bluetooth kann eine Verbindung zwischen der Wärmebildkamera und dem Feuchtefühler testo 605i und der Stromzange testo 770-3 hergestellt werden. ® Bluetooth 4.0 erforderlich Menü öffnen. Joystick nach unten bewegen und Konfiguration auswählen. -
Seite 21: Messung Durchführen
7 Messung durchführen Bei einer zusätzlich aktivierten WLAN-Verbindung wird die Bluetooth- Datenübertragung fortgesetzt. Es ist jedoch nicht möglich eine neue Verbindung zu einem Feuchtefühler aufzubauen. 7 Messung durchführen Werkseinstellungen Geräteeinstellungen können auf die Werkseinstellungen zurückgesetzt werden. Zeit / Datum, Landeseinstellungen und Bildzähler werden nicht zurückgesetzt. -
Seite 22: Bild Speichern
7 Messung durchführen ACHTUNG Hohe Wärmeeinstrahlung (z. B. durch Sonne, Feuer, Öfen) Beschädigung des Detektors! - Kamera nicht auf Objekte mit Temperaturen > 650 °C richten. Ideale Rahmenbedingungen ∑ Bauthermografie, Untersuchung der Gebäudehülle: Deutliche Temperaturdifferenz zwischen Innen und Außen (ideal: ≥ 15 °C / ≥... -
Seite 23: Messfunktionen Einstellen
7 Messung durchführen 7.2 Messfunktionen einstellen - Untermenü Messfunktionen öffnen. Das Untermenü mit den Messfunktionen öffnet sich: ∑ Pixelmarkierung: Ein-Punkt-Messung: Der Temperaturmesspunkt in der Bildmitte wird mit einem weißen Fadenkreuz markiert und der Wert wird angezeigt Coldspot, Hotspot: Der niedrigste bzw. höchste Temperaturmesspunkt wird mit einem blauen bzw. -
Seite 24: Bildergalerie
7 Messung durchführen 7.3 Bildergalerie Gespeicherte Bilder können angezeigt, analysiert oder gelöscht werden. Dateinamen Bezeichnung Erklärung Infrarotbild-Vorschau Infrarotbild mit angehängtem Echtbild 000000 Fortlaufende Nummer mit SuperResolution aufgenommene Bilder Die Dateinamen können über den PC, z. B. im Windows Explorer, geändert werden. Gespeichertes Bild anzeigen In der Bildergalerie können die gespeicherten Bilder betrachtet und analysiert werden. - Seite 25 7 Messung durchführen - Funktion Bildergalerie wählen. Alle gespeicherten Bilder werden als Infrarotbild-Vorschau angezeigt. Joystick bewegen, um ein Bild zu markieren. drücken, um das markierte Bild zu öffnen. Das Bild wird angezeigt. Bild analysieren Mit den Messfunktionen Ein-Punkt-Messung, Hotspot, Coldspot und Differenztemperatur können gespeicherte Bilder analysiert werden.
- Seite 26 7 Messung durchführen Bild löschen - Funktion Bildergalerie wählen. Alle gespeicherten Bilder werden als Infrarotbild-Vorschau angezeigt. Joystick bewegen, um ein Bild zu markieren. drücken. Bild löschen? wird angezeigt. drücken, um das Bild zu löschen. drücken, um den Vorgang abzubrechen.
-
Seite 27: Skala Einstellen
7 Messung durchführen 7.4 Skala einstellen Eine manuelle Skalierung kann anstelle der automatischen Skalierung (fortlaufende, automatische Anpassung an die aktuellen Min.- / Max.-Werte) aktiviert werden. Die Skalengrenzen können innerhalb des Messbereichs eingestellt werden. Der aktivierte Modus wird rechts unten im Display angezeigt: automatische Skalierung, manuelle Skalierung und... -
Seite 28: Bei Bedarf
7 Messung durchführen Joystick nach rechts bewegen, Min.Temp. (unterer Grenzwert) und Max.Temp. (oberer Grenzwert) markieren. Joystick nach oben / unten bewegen, um die Werte einzustellen. Joystick nach rechts bewegen, Max.Temp. (oberer Grenzwert) markieren. Joystick nach oben / unten bewegen, um den Wert einzustellen. - Bei Bedarf: Joystick nach links bewegen, zurück zum Modusmenü. -
Seite 29: Emissionsgrad Und Reflektierte Temperatur Einstellen
7 Messung durchführen 7.5 Emissionsgrad und Reflektierte Temperatur einstellen Die Funktion ist nur bei Einstellung Bildtyp Infrarotbild verfügbar. Es kann zwischen einem benutzerdefinierten Emissionsgrad und 8 Materialien mit fest hinterlegtem Emissionsgrad gewählt werden. Die reflektierte Temperatur (RTC) kann individuell eingestellt werden. Mit Hilfe der PC-Software können andere Materialien aus einer vorgegebenen Liste in das Gerät eingespielt werden. -
Seite 30: Emissionsgrad Auswählen
7 Messung durchführen Material (Materialtemperatur) Emissionsgrad Gummi, weich-grau (23°C) 0,89 Holz (70°C) 0,94 Kork (20°C) 0,70 Kühlkörper, schwarz eloxiert (50°C) 0,98 Kupfer, leicht angelaufen (20°C) 0,04 Kupfer, oxidiert (130°C) 0,76 Kunststoffe: PE, PP, PVC (20°C) 0,94 Messing, oxidiert (200°C) 0,61 Papier (20°C) 0,97 Porzellan (20°C) -
Seite 31: Emissionsgrad Benutzerdefiniert Einstellen
7 Messung durchführen 7.5.2 Emissionsgrad Benutzerdefiniert einstellen - Funktion Emissionsgrad wählen. Joystick nach oben / unten bewegen, bis Benutzerdefiniert markiert ist. Joystick nach rechts bewegen, bis markiert ist. - Wert manuell einstellen. drücken. 7.5.3 RTC einstellen - Funktion Emissionsgrad wählen. Joystick nach rechts bewegen, bis markiert ist. -
Seite 32: Farbpalette Wählen
7 Messung durchführen 7.6 Farbpalette wählen Die Funktion ist nur bei Einstellung Bildtyp Infrarotbild verfügbar. - Funktion Palette wählen. Joystick nach oben / unten bewegen, um die gewünschte Farbpalette zu markieren und dann drücken. 7.7 Bildtyp Die Anzeige kann zwischen Infrarotbild und Echtbild (Digitalkamera) umgestellt werden. -
Seite 33: Differenztemperatur Einschalten
7 Messung durchführen drücken um den ausgewählten Modus zu aktivieren. Von der Stromzange testo 770-3 können Werte für Strom, Spannung und Leistung übernommen werden. 7.9 Differenztemperatur einschalten Differenztemperatur erlaubt die Berechnung der Temperaturen zwischen zwei Messpunkten. Menü öffnen. Joystick nach unten bewegen und Messfunktionen auswählen. -
Seite 34: Konfiguration
7 Messung durchführen Joystick nach rechts bewegen -> Messpunkt markieren -> drücken -> Messpunkt mit dem Joystick im Livebild verschieben -> drücken. Joystick nach rechts bewegen, Wert manuell einstellen. Messung beenden: Joystick nach rechts bewegen, Ende drücken. - Auswahl P1 vs. RTC: Joystick nach rechts bewegen ->... -
Seite 35: Superresolution
7 Messung durchführen Temperatur-Einheit Die Temperatur-Einheit kann eingestellt werden. - Untermenü Temperatur-Einheit öffnen, Vorgehensweise: siehe Menü kennenlernen. Joystick nach oben / unten bewegen, um die gewünschte Einheit zu markieren und dann drücken. Energiespar-Optionen Die Beleuchtungsintensität des Displays kann eingestellt werden. Bei geringerer Intensität erhöht sich die Akkulaufzeit. -
Seite 36: Funk
7 Messung durchführen Dateinamen wie die zugehörige BMT-Datei gespeichert und kann am PC geöffnet werden, auch ohne Verwendung der PC-Software IRSoft. - Funktion JPEG speichern öffnen. drücken. Joystick nach oben/unten bewegen, bis An/Aus markiert ist. drücken. - JPEG-Datei bei Bedarf mit Datum/Uhrzeit versehen. Dazu Funktion ein- bzw. -
Seite 37: Info
7 Messung durchführen Menü -> Konfiguration -> Umgebungsbedingungen Joystick nach oben / unten bewegen, um den Temperaturwert einzustellen. Joystick nach rechts bewegen. Joystick nach oben / unten bewegen, um den Feuchtewert einzustellen. drücken. 7.10.6 Info Folgende Geräteinformationen werden angezeigt: ∑ Gerätedaten (z. -
Seite 38: Einstellungen Zurücksetzen
7 Messung durchführen 7.10.8 Einstellungen zurücksetzen Bildzähler zurücksetzen Nach einem Zurücksetzen beginnt die fortlaufende Bild-Nummerierung neu. Beim Speichern von Bildern werden bereits gespeicherte Bilder überschrieben, welche die gleiche Nummer haben! Sichern Sie vor dem Zurücksetzen des Bildzählers alle gespeicherten Bilder, um ein mögliches Überschreiben zu verhindern. Menü... - Seite 39 7 Messung durchführen Formatieren Der Bildspeicher kann formatiert werden. Beim Formatieren gehen alle gespeicherten Daten im Speicher verloren. Sichern Sie vor dem Formatieren des Speichers alle gespeicherten Bilder, um einen Datenverlust zu verhindern. Das Formatieren setzt den Bildzähler nicht zurück. Menü...
-
Seite 40: Instandhaltung
8 Instandhaltung 8 Instandhaltung 8.1 Akku laden - Abdeckung des Schnittstellen- Terminals öffnen - Ladekabel an die Micro-USB- Schnittstelle anschließen. - Netzteil an eine Netzsteckdose anschließen. Der Ladevorgang startet. Bei komplett entleertem Akku beträgt die Ladedauer ca. 5 h. ... - Seite 41 8 Instandhaltung - Gerät ausschalten. - Batteriefach öffnen. - Akku entriegeln und entnehmen.
-
Seite 42: Gerät Reinigen
8 Instandhaltung - Neuen Akku einsetzen und nach oben schieben, bis er einrastet. - Batteriefach schließen. 8.3 Gerät reinigen Gerätegehäuse reinigen - Das Schnittstellenterminal ist verschlossen. - Das Batteriefach ist geschlossen. - Geräteoberfläche mit einem feuchten Tuch abreiben. Verwenden Sie dazu schwache Haushaltsreiniger oder Seifenlaugen. -
Seite 43: Firmware Update
8 Instandhaltung 8.4 Firmware Update Die aktuelle Firmware-Version befindet sich auf der www.testo.com. Es bestehen zwei Möglickeiten: ∑ Update durchführen mit IRSoft oder ∑ Update durchführen direkt mit der Wärmebildkamera Firmware herunterladen - Firmware herunterladen: Firmware-testo-865-872.exe - Datei entpacken: Doppelklick auf die exe-Datei ... -
Seite 44: Update Mit Der Kamera Durchführen
8 Instandhaltung Automatischer Neustart der Wärmebildkamera. Update erfolg- reich durchgeführt. Unter Umständen meldet die Kamera: Firmware Update finished. Please restart the device. Ein Neustart wird nicht ausgeführt. Maßnahme: - Nach 10 s die Kamera ausschalten und nach 3 s einschalten. ... -
Seite 45: Tipps Und Hilfe
Einfrieren des abwarten. Bildes) erfolgt sehr häufig. Falls wir Ihre Frage nicht beantworten konnten, wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Die Kontaktdaten entnehmen Sie der Rückseite dieses Dokuments oder der Internetseite www.testo.com/service- contact. 9.2 Zubehör und Ersatzteile... -
Seite 46: Zulassungen Und Zertifizierung
10 Zulassungen und Zertifizierung ISO Kalibrierzertifikat: Frei wählbare Kalibrierpunkte im 0520 0495 Bereich -18 °C…250 °C Weiteres Zubehör und Ersatzteile finden Sie in den Produktkatalogen und -broschüren oder im Internet unter www.testo.com. 10 Zulassungen und Zertifizierung Product testo 871 Mat.-No. - Seite 47 Europa + EFTA The EU Declaration of Conformity can be found on the testo homepage www.testo.com under the product specific downloads. EU countries: Belgium (BE), Bulgaria (BG), Denmark (DK), Germany (DE),...
- Seite 48 Conform to IEC / EN 60825-1:2014 Laser class 2 Do not stare into the beam! * Use only in products of testo 868, testo 871 and testo 872 for Europe + EFTA countries, Turkey and Australia IC Warnings RSS-Gen & RSS-247 statement: This device complies with Industry Canada licence-exempt RSS standard(s).
- Seite 49 10 Zulassungen und Zertifizierung (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device. Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence.
- Seite 50 10 Zulassungen und Zertifizierung This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
- Seite 51 0970 8710 de 04...
