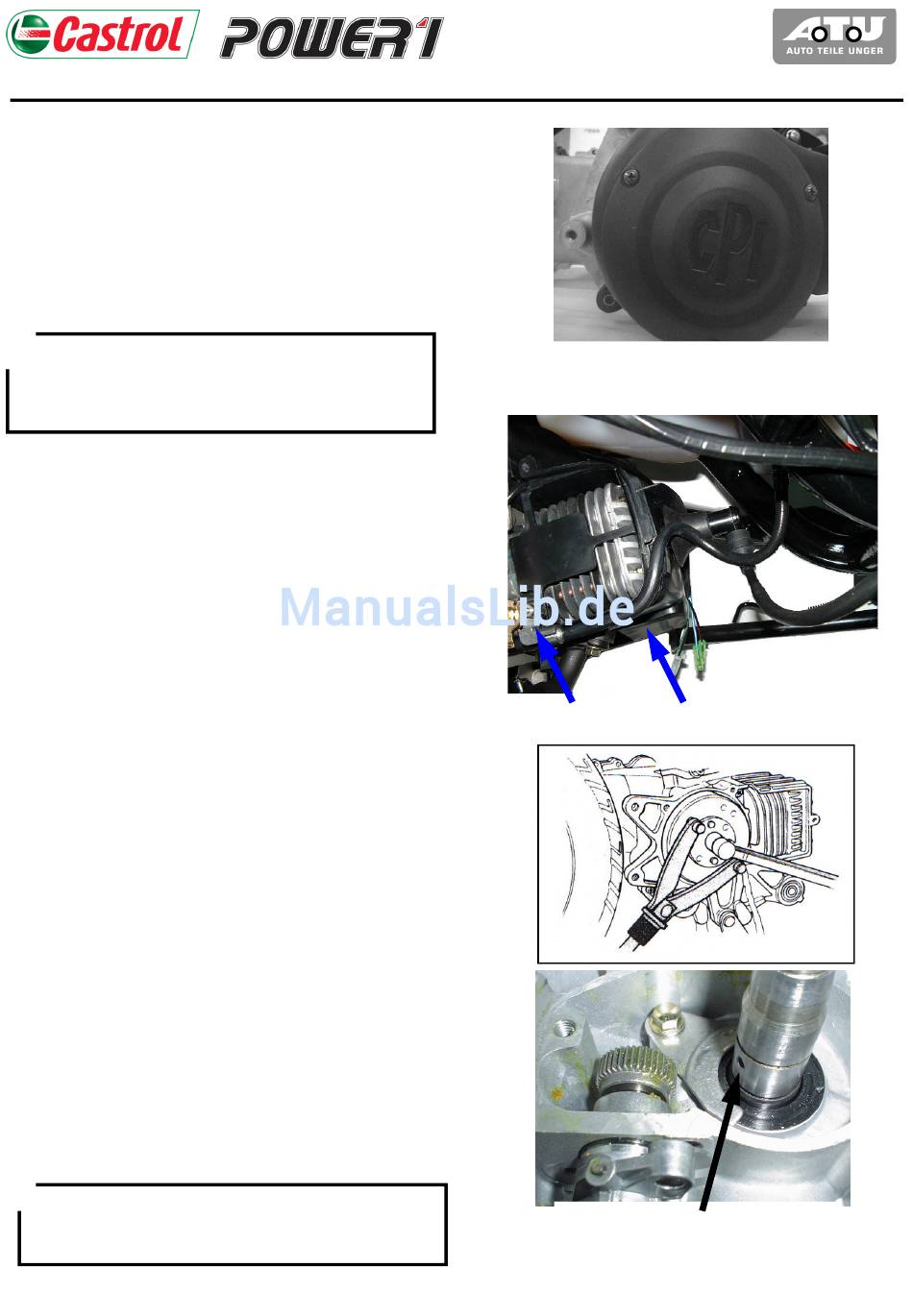

4. ÖLVERSORGUNG
ÖLPUMPE AUSBAUEN
Lichtmaschinenabdeckung demontieren.
Zylinderabdeckung abbauen.
Ölpumpenbetätigungszug aushängen.
Die zwei Ölleitungen von der Ölpumpe abziehen und
verschließen.
Die beiden Ölleitungen vor dem Abziehen von
der Ölpumpe zusammendrücken und anschlie-
ßend verschließen, um ein Austreten von Öl zu
Die zwei Befestigungsschrauben (Innensechskant) an
der Ölpumpe lösen.
Die Ölpumpe vom Motorgehäuse trennen.
ÖLPUMPE PRÜFEN
Ölpumpe ausbauen (siehe oben) und folgende Punkte
prüfen:
1. Leichtgängigkeit des Ölpumpenbetätigungshebels.
2. Verzahnung an der Antriebswelle.
3. Bei einer vorliegenden Beschädigung an der
Antriebswelle muss unbedingt auch das
Ölpumpenantriebsrad überprüft bzw. erneuert wer-
den.
ÖLPUMPENANTRIEBSRAD AUSBAUEN
Ölpumpe ausbauen (siehe oben).
Lichtmaschine demontieren.
Abdeckdichtung unter der Lichtmaschine entnehmen.
Seegerring auf der Kurbelwelle demontieren.
Ölpumpenantriebsrad von der Kurbelwelle abziehen
(Montageposition beachten!).
Achtung! Beim Abziehen des Ölpumpen-
antriebrades ist darauf zu achten, dass der
Arretierungspin nicht verloren geht.
vermeiden.
Lichtmaschinenabdeckung
Ölpumpe
Aufnahmebohrung für den
Arretierungspin des Ölpumpenan-
4-3
Race
Lim2011
Zylinderabdeckung
triebsrades.
