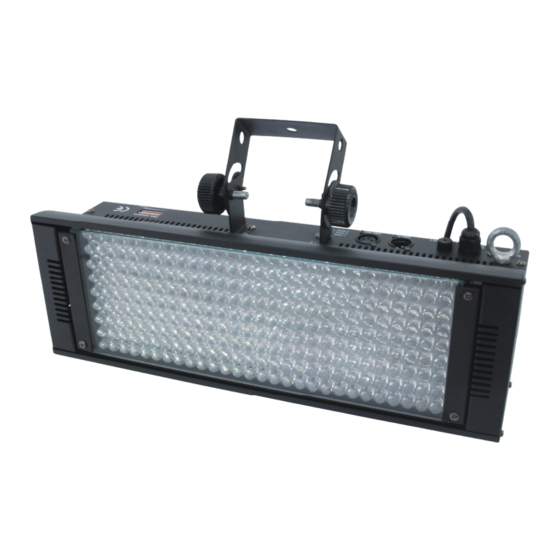

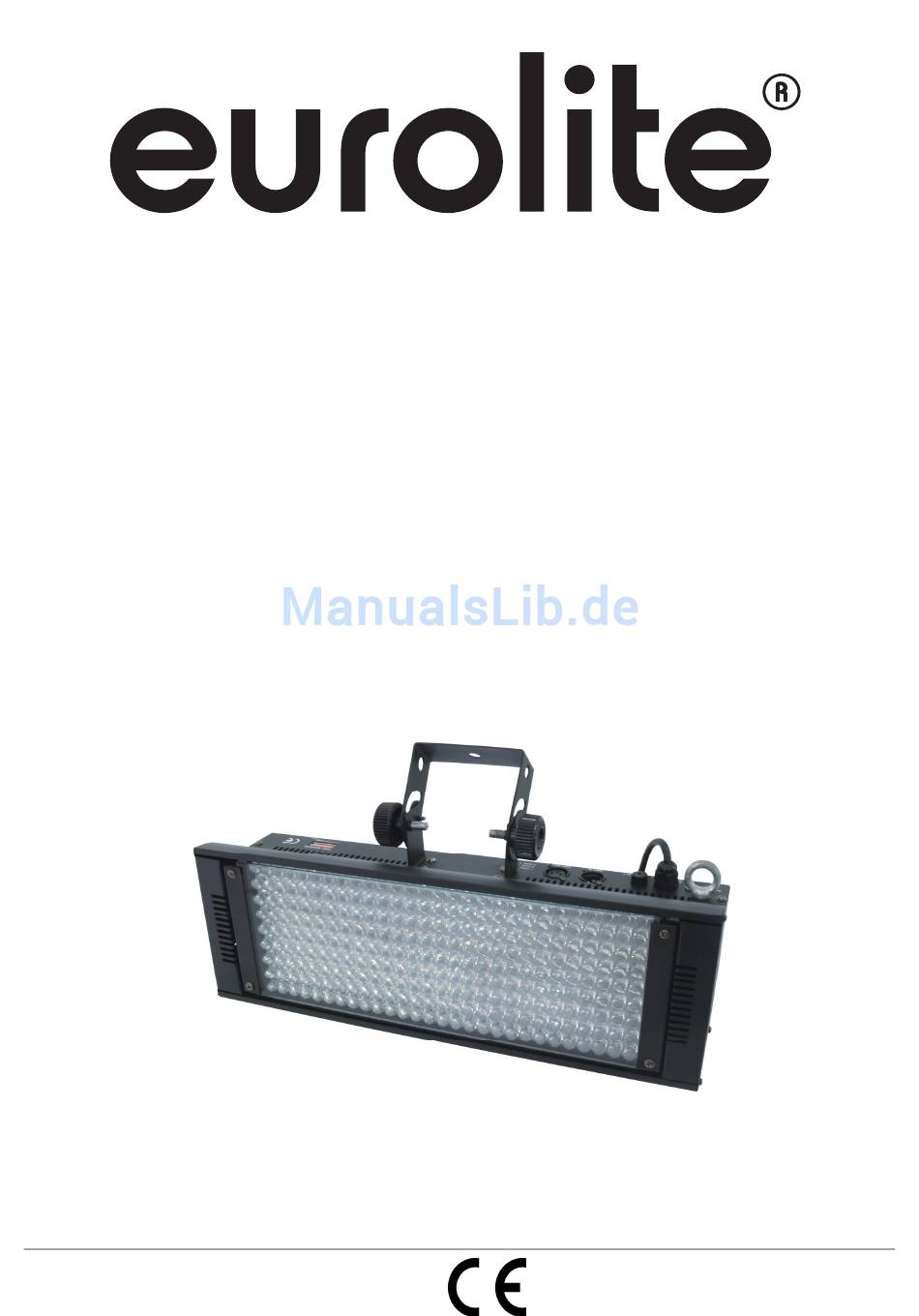

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED FLD-252 UV 10mm Flood Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51913862 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/19 00081699, Version 1.2... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED FLD-252 UV 10mm Fluter entschieden haben Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Seite 5: Bestimmungsgemäße Verwendung
Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. -
Seite 6: Features
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. Achten Sie bitte unbedingt darauf, dass das Gerät im Lieferzustand verpackt wird. Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. -
Seite 7: Dmx512-Ansteuerung
Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können zu Verletzungen und/oder zur Beschädigung von Eigentum führen. Das Gerät muss außerhalb des Handbereichs von Personen installiert werden. Wenn das Gerät von der Decke oder hochliegenden Trägern etc. -
Seite 8: Anschluss Ans Netz
Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -Kupplungen. Belegung der XLR-Verbindung: Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. -
Seite 9: Stand Alone-Betrieb
Startadresse & Kanäle Gerät 1 - Kanäle 1-2 Gerät Kanäle Gerät Kanäle Gerät Kanäle Gerät Kanäle 9-10 Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den LED FLD-252 UV 10mm Fluter über Ihren Controller ansteuern. 9/19 00081699, Version 1.2... -
Seite 10: Dmx-Protokoll
DMX-Protokoll Kanal DMX-Wert Funktion 0-255 Dimmer 0-100 0-10 Blackout 11-20 Full ON (dimmbar mit Kanal 1) 21-255 Flash mit zunehmender Geschwindigkeit 0-100 Blackout Um den BLACKOUT einzustellen, stellen Sie DIP-Schalter 10 auf ON und DIP-Schalter 1 bis 9 auf OFF. REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! -
Seite 11: Technische Daten
125 x 455 x 240 mm Gewicht: 4 kg Zubehör: Best.-Nr. EUROLITE TH-90 Theaterhaken, silber 58000720 EUROLITE TH-200 Theaterhaken, sil, TÜV/GS 58000740 Sicherungsseil AG-5 3x600mm bis 5kg 58010360 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 16.04.2014 © 11/19... -
Seite 12: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED FLD-252 UV 10mm Flood. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 13: Health Hazard
Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. -
Seite 14: Operating Determinations
OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. -
Seite 15: Features
Features Wide range of UV-effects possible! DMX-512 control via standard DMX-controller (occupies 2 channels) • Equipped with 252 x 10 mm UV LEDs • Sound-control via built-in microphone • Adjustable Dimmer and Strobe functions • Master/Slave function • Rugged housing in a beautiful design • For illuminating e. g. mirror balls, entrance or counter areas or as basic illumination •... -
Seite 16: Danger Of Fire
DANGER OF FIRE! When installing the device, make sure there is no highly-inflammable material (decoration articles, etc.) within a distance of min. 0.5 m. Mount the device to your trussing system using an appropriate clamp. For overhead use, always install an appropriate safety bond. You must only use safety bonds and quick links complying with DIN 56927, shackles complying with DIN EN 1677-1 and BGV C1 carbines. -
Seite 17: Connection With The Mains
30 mA. OPERATION After you connected the device to the mains, the EUROLITE LED FLD-252 UV 10mm Flood starts running. The device has two operating modes. It can be operated in Stand Alone mode via DIP switches or alternately in DMX-controlled mode via lighting controller. -
Seite 18: Addressing The Device
Device 3 - channels 5-6 Device 4 - channels 7-8 Device 5 - channels 9-10 Controlling: After having addressed all LED FLD-252 UV 10mm Floods, you may now start operating these via your lighting controller. DMX-protocol Channel DMX Value Function... -
Seite 19: Cleaning And Maintenance
125 x 455 x 240 mm Weight: 4 kg Accessories: EUROLITE TH-90 Theatre clamp, silver 58000720 EUROLITE TH-200 Theatre clamp, silver, TÜV/GS 58000740 Safety bond AG-5 3x600mm up to 5kg 58010360 Please note: All information is subject to change without prior notice. 16.04.2014 © 19/19...
