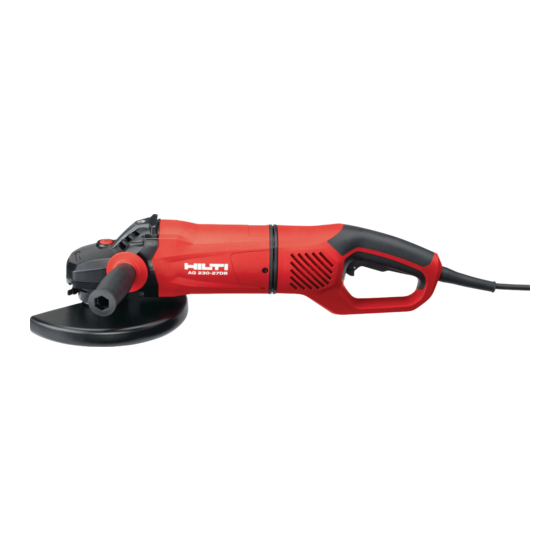

Hilti AG 230-27DB Betriebsanleitung
Vorschau ausblenden Andere Handbücher für AG 230-27DB:

Werbung

AG 230-27DB
Deutsch
Printed: 26.09.2017 | Doc-Nr: PUB / 5376154 / 000 / 00

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Hilti AG 230-27DB

  • Seite 1 AG 230-27DB Deutsch Printed: 26.09.2017 | Doc-Nr: PUB / 5376154 / 000 / 00...
  • Seite 2 Printed: 26.09.2017 | Doc-Nr: PUB / 5376154 / 000 / 00...
  • Seite 3 1 Angaben zur Dokumentation 1.1 Zu dieser Dokumentation • Lesen Sie vor Inbetriebnahme diese Dokumentation durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung. • Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt. • Bewahren Sie die Bedienungsanleitung immer am Produkt auf und geben Sie es nur mit dieser Anleitung an andere Personen weiter.
  • Seite 4: Produktinformationen

    1.4 Produktinformationen Hilti Produkte sind für den professionellen Benutzer bestimmt und dürfen nur von autorisiertem, eingewiese- nem Personal bedient, gewartet und instand gehalten werden. Dieses Personal muss speziell über die auftre- tenden Gefahren unterrichtet sein. Vom Produkt und seinen Hilfsmitteln können Gefahren ausgehen, wenn sie von unausgebildetem Personal unsachgemäß...
  • Seite 5 dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen. ▶ Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.
  • Seite 6 ▶ Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht, kann zerbrechen und umherfliegen. ▶ Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihres Elektro- werkzeugs entsprechen.
  • Seite 7 ▶ Halten Sie das Elektrowerkzeug gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Posi- tion, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgriff, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben.
  • Seite 8 2.3 Zusätzliche Sicherheitshinweise Sicherheit von Personen ▶ Benutzen Sie das Produkt nur in technisch einwandfreiem Zustand. ▶ Nehmen Sie niemals Manipulationen oder Veränderungen am Gerät vor. ▶ Vermeiden Sie die Berührung rotierender Teile - Verletzungsgefahr! ▶ Tragen Sie auch beim Werkzeugwechsel Schutzhandschuhe. Das Berühren des Einsatzwerkzeuges kann zu Schnittverletzungen und Verbrennungen führen.
  • Seite 9 3 Beschreibung 3.1 Produktübersicht Deutsch Printed: 26.09.2017 | Doc-Nr: PUB / 5376154 / 000 / 00...
  • Seite 10 3.3 Lieferumfang Winkelschleifer, Schutzhaube, Seitenhandgriff, Spannflansch, Spannmutter, Spannschlüssel, Bedienungs- anleitung. Weitere, für Ihr Produkt zugelassene Systemprodukte finden Sie in Ihrem Hilti Center oder online unter: www.hilti.group 3.4 Anlaufstrombegrenzung Durch die elektronische Anlaufstrombegrenzung wird der Einschaltstrom so weit reduziert, dass die Netzsicherung nicht anspricht.
  • Seite 11 3.9 Staubhaube (Trennen) DC-EX 230/9" mit Führungsschlitten (Zubehör) Trennschleif- und Schlitzarbeiten auf mineralischen Untergründen dürfen nur mit einer Staubhaube ausgeführt werden. VORSICHT Das Bearbeiten von Metall ist mit dieser Haube verboten. 3.10 Schutzhaube mit Deckblech (Zubehör) Zum Schruppschleifen mit geraden Schruppschleifscheiben und zum Trennschleifen mit Trennschleif- scheiben bei der Bearbeitung von Metallwerkstoffen ist die Schutzhaube mit Deckblech zu verwenden.
  • Seite 12 Bei Betrieb an einem Generator oder Transformator muss deren Abgabeleistung doppelt so hoch sein wie die auf dem Typenschild des Gerätes angegebene Leistung. Die Betriebsspannung des Transformators oder Generators muss jederzeit innerhalb +5 % und -15 % der Bemessungsspannung des Gerätes liegen. AG 230-27DB Bemessungsdrehzahl 6.500/min...
  • Seite 13: Bedienung

    AG 230-27DB Oberflächenschleifen mit vibrationsreduziertem Griff (a 6,3 m/s² h,AG Unsicherheit (K) 1,5 m/s² 6 Bedienung 6.1 Arbeitsvorbereitung VORSICHT Verletzungsgefahr! Unbeabsichtigter Anlauf des Produkts. ▶ Ziehen Sie den Netzstecker, bevor Sie Geräteeinstellungen vornehmen oder Zubehörteile wechseln. Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt.
  • Seite 14 6.3.2 Schutzhaube oder Schutzhaube mit Deckblech verstellen 1. Öffnen Sie den Spannhebel. 2. Drehen Sie die Schutzhaube auf die erforderliche Position. 3. Schließen Sie zum Festklemmen der Schutzhaube den Spannhebel. 6.3.3 Schutzhaube demontieren 1. Öffnen Sie den Spannhebel. 2. Drehen Sie die Schutzhaube, bis der Codiersteg mit der Codiernut übereinstimmt, und nehmen Sie sie 6.4 Einsatzwerkzeuge montieren oder demontieren VORSICHT Verletzungsgefahr.
  • Seite 15 6.4.1 Einsatzwerkzeug montieren 1. Ziehen Sie den Netzstecker aus der Steckdose. 2. Reinigen Sie den Spannflansch und die Spannmutter. 3. Prüfen Sie, ob der O-Ring im Spannflansch vorhanden und unbeschädigt ist. Ergebnis Der O-Ring ist beschädigt. Es ist kein O-Ring im Spannflansch. ▶...
  • Seite 16 6.4.3 Einsatzwerkzeug mit Schnellspannmutter Kwik lock montieren VORSICHT Bruchgefahr. Durch zu starken Verschleiß kann die Schnellspannmutter Kwik lock brechen. ▶ Achten Sie darauf, dass beim Arbeiten die Schnellspannmutter Kwik lock keinen Kontakt mit dem Untergrund hat. ▶ Verwenden Sie keine beschädigte Schnellspannmutter Kwik lock. Hinweis Anstelle der Spannmutter kann optional die Schnellspannmutter Kwik lock verwendet werden.
  • Seite 17 6.4.4 Einsatzwerkzeug mit Schnellspannmutter Kwik lock demontieren 1. Ziehen Sie den Netzstecker aus der Steckdose. VORSICHT Bruch- und Zerstörungsgefahr. Wenn der Spindel-Arretierknopf gedrückt wird, während sich die Spindel dreht, dann kann sich das Einsatzwerkzeug lösen. ▶ Drücken Sie den Spindel-Arretierknopf nur bei stillstehender Spindel. 2.
  • Seite 18 6.6.1 Trennschleifen ▶ Arbeiten Sie beim Trennschleifen mit mäßigem Vorschub und verkanten Sie das Gerät oder die Trennschleifscheibe nicht (Arbeitsposition liegt ca. 90° zur Trennebene). Hinweis Profile und kleine Vierkantrohre werden am besten getrennt, indem die Trennschleifscheibe am kleinsten Querschnitt angesetzt wird. 6.6.2 Schruppschleifen VORSICHT Verletzungsgefahr.
  • Seite 19 ▶ Kontrollieren Sie das Elektrowerkzeug nach längerem Transport oder Lagerung vor dem Gebrauch auf Beschädigung. 9 Hilfe bei Störungen Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben können, wenden Sie sich bitte an unseren Hilti Service. Störung Mögliche Ursache Lösung Gerät läuft nicht an.
  • Seite 20 10 Entsorgung Hilti Geräte sind zu einem hohen Anteil aus wiederverwertbaren Materialien hergestellt. Voraussetzung für eine Wiederverwertung ist eine sachgemäße Stofftrennung. In vielen Ländern nimmt Hilti Ihr Altgerät zur Verwertung zurück. Fragen Sie den Hilti Kundenservice oder Ihren Verkaufsberater. ▶ Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! 11 Herstellergewährleistung...
  • Seite 21 Printed: 26.09.2017 | Doc-Nr: PUB / 5376154 / 000 / 00...
  • Seite 22 Hilti = registered trademark of Hilti Corp., Schaan 20170912 Printed: 26.09.2017 | Doc-Nr: PUB / 5376154 / 000 / 00...
