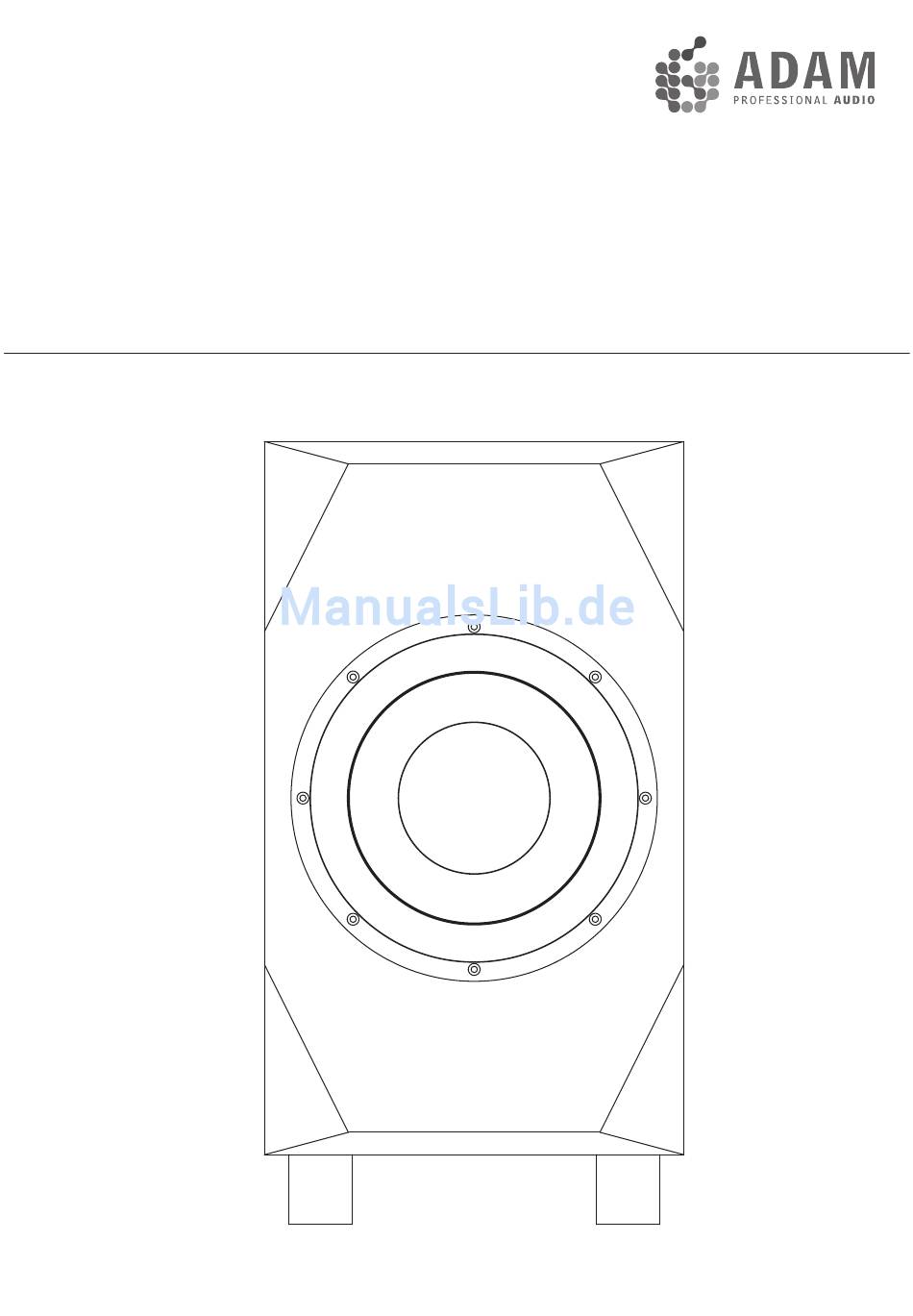

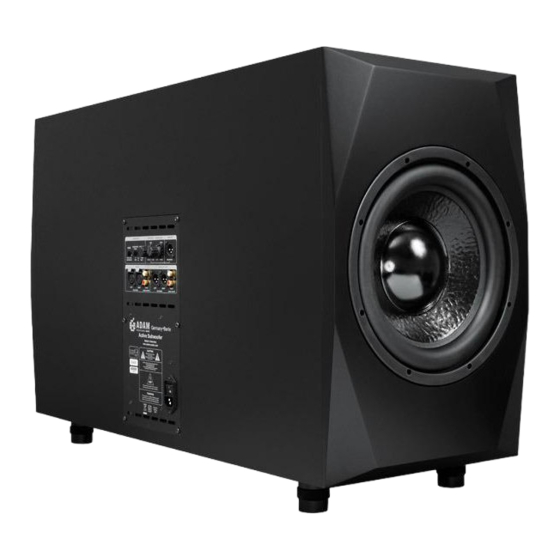

  • Seite 1 Sub24 Operation Manual / Bedienungsanleitung English / deutsch...

  • Seite 2: Safety Instructions

    Safety Instructions Please read the following safety instructions before setting up your system. Keep the instructions for subsequent reference. Please heed the warnings and follow the instructions. Caution Risk of electrical shock Do not open Risque de shock electrique Ne pas ouvrier CAUTION: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT REMOVE BACK COVER OR ANY OTHER PART.
  • Seite 3 Please note that the diaphragms build up a magnetic field. Do not ply with magnetic items at close range to the diaphragms. Assure free airflow behind the speakers to maintain sufficient cooling. Sub24 Manual / english...

  • Seite 4: Inhaltsverzeichnis

    Table of contents Safety Instructions ..........2-3 Introduction ............5 Quick Start ............6 Important Information ........6 Quick Start ............6 Connecting the Subwoofer ........7 Connections ............7 Input ..............7 Satellite Out ............7 Sub Out .............7 Subwoofer Placement ........8 Distance to satellites .........8 Walls/Distance to walls ........8 Finding the optimum position ......8 Controls .............9-10 Mode ..............9...

  • Seite 5: Introduction

    You are invited to share your experience with our products by joining us on Facebook and also, if you don’t want to miss out on the latest info on ADAM Professional Audio, come and follow us on Twitter! We hope very much that you really enjoy your new subwoofer and wish you many delightful hours with it.

  • Seite 6: Quick Start

    2. Quick Start Important Information for set up After having unpacked your subwoofer, please allow the system to acclimate to the temperature of the room for approximately an hour. The subwoofer should be positioned on a firm ground. We recommend that you retain the original packaging, as it is the best way to guarantee safe transportation should the need to do so arise.

  • Seite 7: Connecting The Subwoofer

    This always needs a little bit of testing, since it is not possible to predict the behaviour of a subwoofer in unknown acoustical conditions. Sub24 Manual / english...

  • Seite 8: Subwoofer Placement

    4. Subwoofer Placement It is common knowledge that low frequencies (below about 100Hz) are non-directional, meaning they can hardly be located by the listener. It is, however, a common misunder- standing that therefore the placement of a subwoofer does not matter. It does matter. Due to the fact that every room (geometry, furniture, etc.) is unique, the following de- scriptions intend to be a first introduction to the subject.

  • Seite 9: Controls

    That means to change the polarity of the bass unit. Depending on the distance between woofer and satellites, either 0° or 180° may be the better position. We recommend to try out what position sounds better within your system. Sub24 Manual / english...

  • Seite 10: Satellite Filter

    5. Controls Satellite Filter The satellites in a system can be driven full range or with a 85 Hz high pass as recommended by Dolby® laboratories for use in surround set- ups. Recommendation: If possible the main signal should go into the Subwoofer.

  • Seite 11: Troubleshooting

    6. Troubleshooting All ADAM products are designed and manufactured to the highest quality standards. However, if any problems with your subwoofer occur, we recommend to proceed as follows: Problem: The LED shows normal operation (green) but there is either no or only a distorted audio signal.

  • Seite 12: Maintenance

    Experience has shown that it is very dif- ficult to avoid damage if you have to send them without these. ADAM Audio can not be held responsible for damages due to improper packaging.

  • Seite 13: Eu Declaration Of Conformity

    10. EU Declaration of Conformity ADAM Audio GmbH whose registered office is situated at Ederstr. 16, 12059 Berlin, Germany declare under our sole responsibility that the product: Sub24 complies with the EU Electro-Magnetic Compatibility (EMC) Directive 89/336/EEC, in pursuance of which the following standards have been applied:...

  • Seite 14: Limited Warranty

    Service may be supplied by your ADAM Audio national distributor in the country of residence. In this case, the service costs have to be paid for by the owner of the product whereas the costs for parts to be repaired or replaced are free of charge.

  • Seite 15: Technical Data

    600 x 890 x 360 mm / 23.5“ x 35“ x 14“ Warranty 5 years Operating temperature 0° C to 40° C (32° F to 104° F) Storage temperature -30° C to 70° C (-22° F to 167° F) Humidity Max. 90 % not condensing Sub24 Manual / english...
  • Seite 16 Notes/Notizen ..............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
  • Seite 17 Sub24 Bedienungsanleitung deutsch...

  • Seite 18: Sicherheitshinweise

    Sicherheitshinweise Bitte beachten Sie die folgenden Sicherheitshinweise, bevor Sie Ihre neuen Subwoofer in Betrieb nehmen. Bitte heben Sie diese Anleitung auf. Bitte beachten Sie alle Warnungen und folgen Sie allen Anweisungen. Achtung Erklärung der graphischen Symbole Gefahr durch Stromschlag Das Blitzsymbol warnt vor der Gefahr eines Nicht öffnen elektrischen Schlages.
  • Seite 19 Bitte beachten Sie, dass im Gehäuseinneren sich Magnete befinden, die ein Magnetfeld aufbauen. Vermeiden Sie, mit magnetischen bzw. paramagnetischen Gegenständen in unmittelbare Nähe der Lautsprecher zu hantieren. Zu hohe Lautstärken können ihr Gehör schädigen! Vermeiden Sie direkte Nähe zu Lautsprechern, die mit hohen Pegeln betrieben werden. Sub24 Bedienungsanleitung / deutsch...
  • Seite 20 Inhalt Sicherheitshinweise ........18-19 Einleitung ..........21 Quick Start zur Inbetriebnahme ....22 2.1 Allgemeine Hinweise .......22 2.2 Quick Start / Inbetriebnahme ....22 Anschluss des Subwoofers ......23 3.1 Hinweis zum Anschluss ......23 3.2 Input (Eingänge) ........23 3.3 Satellite Out (Ausgänge) ......23 3.4 Sub Out ...........23 Empfehlungen zur Aufstellung ....24 4.1 Entfernung zu den Satelliten ....24 4.2 Wände/Wandabstand ......24...

  • Seite 21: Einleitung

    1. Einleitung Sehr verehrte Kundin, sehr verehrter Kunde, wir gratulieren Ihnen zu Ihrer Entscheidung für ein Produkt aus dem Hause ADAM Professional Audio. Sie haben ein professionelles und hoch auflösendes Aktivsystem erworben, das sowohl zur zuverlässigen Beurteilung von Tonaufnahmen als auch für bestmögliche Wiedergabequalität entworfen und gefertigt worden ist.

  • Seite 22: Quick Start Zur Inbetriebnahme

    2. Quick Start zur Inbetriebnahme Allgemeine Hinweise zur Inbetriebnahme Nach dem Auspacken und der Aufstellung des Subwoofers sollte dieser ca. eine Stunde unangeschlossen ‚ruhen’, um sich der jeweiligen Raumtemperatur anpas- sen zu können. Bitte beachten Sie, dass dieser Subwoofer, abhängig von Pegel und Nutzungsfre- quenz, einige Tage benötigt, um seine optimale Klangqualität zu erreichen.

  • Seite 23: Anschluss Des Subwoofers

    Sub Out Hier handelt es sich um einen Ausgang, an dem das Eingangssignal im Charakter unverändert aber elektronisch gepuffert anliegt. Dies ermöglicht die Verkettung beliebig vieler Sub24, so dass auch sehr große Räume beschallt werden können. Sub24 Bedienungsanleitung / deutsch...

  • Seite 24: Empfehlungen Zur Aufstellung

    4. Empfehlungen zur Aufstellung Bekannt ist, dass tiefe Frequenzen (unterhalb von ca. 100 Hz) vom menschlichen Ohr schwer ortbar sind. Das bedeutet aber nicht, dass die Platzierung eines Subwoofers im Raum bedeutungslos wäre. Da nahezu jeder Raum in Maßen und Möblierung von allen anderen abweicht, können die folgenden Ausführungen nur einführende Hinweise darstellen.

  • Seite 25: Bedienelemente

    5. Bedienelemente Am seitlich angebrachten Kontrollpanel des Sub24 finden Sie Einstellmöglichkeiten wie den Satellitenfilter, einen Phasenumkehrschalter, einen Signal on/Continous Mode-Schalter und Regler für den Sub Level/Filter. Die folgenden Hinweise sollen Ihnen helfen, diese Einstellungen bestmöglich für sich zu nutzen. Mode (Zuschaltung des Subwoofers) Mittels dieses Schalters können Sie wählen zwischen:...

  • Seite 26: Satellite Filter

    5. Bedienelemente Satellite Filter (Satellitenfilter) Die am zugehörigen Ausgang angeschlossenen Satelliten können entweder „flat”, also ohne Bassbegrenzung betrieben oder mit einem 85 Hz Hochpassfilter versehen werden, welcher der diesbezüglichen Empfehlung der Dolby®-Labs für SurroundSound-Wiedergabe entspricht. Wenn möglich schicken Sie das Signal zunächst in den Verstärker des Subwoofers und von dort in die Satelliten.

  • Seite 27: Fehlerbehebung

    6. Fehlerbehebung Alle ADAM Produkte werden nach höchsten Qualitätsstandards gefertigt. Sollte wider Erwarten dennoch ein Problem auftauchen, empfehlen wir, zunächst folgende Maßnahmen durchzuführen: Die LED zeigt normalen Betrieb an (grün), es wird aber kein oder nur ein gestörtes Signal ausgegeben: Ist der Volumepotentiometer hinreichend aufgedreht? Ist die Lautstärke der Sig-...

  • Seite 28: Wartung Und Pflege

    ADAM Audio kostenpflichtig erworben werden. 9. Umweltinformation Alle ADAM Produkte entsprechen den internationalen Richtlinien bezüglich der Beschrän- kung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS) und über Elektro- und Elektronik-Altgeräte (WEEE). Die Produkte müssen entsprech- end diesen Richtlinien recycelt bzw.

  • Seite 29: Konformitätsbescheinigung

    10. Konformitätsbescheinigung Wir, die ADAM Audio GmbH mit dem eingetragenen Firmensitz in der Ederstr. 16, 12059 Berlin, Deutschland, erklären hiermit eigenverantwortlich, dass das Produkt Sub24 den folgenden Normen entspricht: EN 61000-6-1 : 2001 EN 61000-6-3 : 2001 EN 55020 : 2002 EN 55013 : 2001 Ebenfalls stimmt es überein mit der EU General Product Safety 2001/95/EC,...

  • Seite 30: Garantie

    11. Garantie 11.1 Die ADAM Audio GmbH gewährt auf Ihre aktiven Lautsprecher eine beschränkte Garantie von 5 Jahren. Alle Produkte werden nach den höchsten Qualitätsstandards entwickelt und hergestellt. Sollte ein Produkt wider Erwarten dennoch Mängel aufweisen, gelten folgende Bedigungen für die Inanspruchnahme der Garantie:...

  • Seite 31: Technischen Daten

    Höhe x Breite x Tiefe 600 x 890 x 360 mm / 23.5“ x 35“ x 14“ Garantie 5 Jahre Betriebstemperatur 0° C bis 40° C Lagertemperatur -30° C bis 70° C Luftfeuchtigkeit Max. 90 % nicht kondensierend Sub24 Bedienungsanleitung / deutsch...
  • Seite 32 +49 30-863 00 97-0 ADAM Audio China Follow us on Twitter fax: +49 30-863 00 97-7 email: info@adam-audio.com email: china-info@adam-audio.com Sub24 Manual/Bedienungsanleitung. Version 05.2011 English/deutsch. All data subject to change without prior notice. Änderung der technischen Daten ohne Vorankündigung vorbehalten.
