※ mini ist die weltweit erste wandmontierte Frontlader-Waschmaschine, entwickelt von
Daewoo Electronics.
•
Da dieses Produkt einem Funktionstest unterzogen wird, kann eine geringe Menge Wasser im Produkt verbleiben.
•
Bewahren Sie das Benutzerhandbuch an einem leicht erreichbaren Ort für spätere Verwendung auf.
•
Lesen Sie vor Gebrauch "Sicherheitshinweise" sorgfältig durch.
미니(1.5)_DWD-CV702WP(독).indd 1

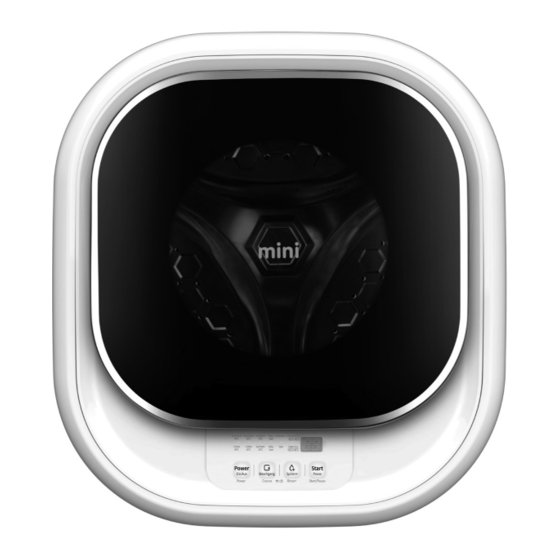

Wand Montage Frontlader Waschmachine
DWD-CV702WP
Wall-Mounted Front Load Washer
2017-11-24 오후 6:39:46
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für DAEWOO ELECTRONICS mini
Inhaltszusammenfassung für DAEWOO ELECTRONICS mini
- Seite 1 Wand Montage Frontlader Waschmachine Wall-Mounted Front Load Washer DWD-CV702WP ※ mini ist die weltweit erste wandmontierte Frontlader-Waschmaschine, entwickelt von Daewoo Electronics. • Da dieses Produkt einem Funktionstest unterzogen wird, kann eine geringe Menge Wasser im Produkt verbleiben. • Bewahren Sie das Benutzerhandbuch an einem leicht erreichbaren Ort für spätere Verwendung auf.
- Seite 2 Mini ist ein einzigartiges Haushaltsgerät mit innovativem Design und praktischen Funktionen. Wand-Montage Frontlader Waschmaschine mini ist die weltweit erste jemals an der Wand montierte Frontlader-Waschmaschine, die im Badezimmer oder an anderen Standorten installiert werden kann. ultra kleines Gerät mini zeichnet sich durch ein niedliches und entzückendes Design in einem stabilen kubischen...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Produkt Eigenschaften ............. 3 Vorbereitung Sicherheitshinweise ..............4 Vorbereitung der Installation ............. 9 Teile und Komponenten ............10 Waschbare Gegenstände ............11 NICHT Waschbare Gegenstände ..........11 Vorbereitung der Wäsche ............12 Waschmittel- und Weichspüler Behälter ........13 Waschprogramme ..............15 Tasten und Funktionen. -
Seite 4: Produkt Eigenschaften
Reinigung von verschiedenen Stoffen Powervolle tägliche Reinigung 29 Minuten Wäsche Mini ermöglicht tägliche Wäsche von Da der normale Waschgang nur 29 Minuten Handtüchern, Hemden, Unterwäsche und dauert, beschleunigt er den Wäscheprozess und Socken für eine saubere häusliche Umgebung. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kinder) mit reduzierten körperlichen, sensorischen oder mentalen Fähigkeiten oder fehlender Erfahrung und Kenntnissen bestimmt, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet Warnhinweise, um schwere Vorsichtshinweise bei Fällen, die Verletzungen oder Tod zu vermeiden... - Seite 6 Sicherheitshinweise Warnung Stecken Sie den Stecker mit Ziehen Sie den Netzstecker 10A oder höher direkt in die aus der Steckdose und Steckdose. öffnen Sie das Fenster zur Belüftung im Falle dass ein Zu viele Verbindungen an der Gas Leck auftritt. gleichen Steckdose können Hitze und Brände verursachen.
- Seite 7 Sicherheitshinweise Warnung Legen Sie Ihre Hände oder Die verschlossene Tür nicht Metallgegenstände nicht mit Gewalt öffnen. unter die Waschmaschine, Verstöße können die Tür während die zerstören oder verriegeln, was Waschmaschine läuft. technische Probleme verursacht. Verstöße können Personenschäden verursachen Verbieten Sie Kindern, die Vermeiden Sie, dass Kinder Waschmaschine zu sich die Hände in der Tür...
- Seite 8 Sicherheitshinweise Achtung Öffnen Sie den Wasserhahn Verhindern, dass Haus-tiere vor dem Gebrauch, um auf in die Wasch-maschine Lecks zu prüfen. gelangen. Unsachgemäße Verbindung Verstöße können zu kann zu Undichtigkeiten führen Verletzungen führen. Betreiben Sie die Stellen Sie keine Magneten Waschmaschine nicht ohne neben oder auf die Waschmittel- und Waschmaschine während...
- Seite 9 Sicherheitshinweise Achtung Entfernen Sie jegliche Schließen Sie die Tür Waschmittelrückstände oder sorgfältig, um zu verhindern, Verunreinigungen aus der dass die Wäsche in der Tür Waschmaschine mit einem verklemmt wird. nassen weichen Tuch. Es kann Schäden an der Verbleibende Verunreinigungen Kleidung oder Fehlfunktionen können Kunststoffteile verformen verursachen.
-
Seite 10: Vorbereitung Der Installation
Vorbereitung der Installation Verbinden Sie den Ablaufschlauch mit dem Abfluss. - Überprüfen Sie, ob der Ablaufschlauch fest angeschlossen ist. - Bei der Installation oder dem Anfangszyklus kann ein geringfügiges Wasserleck auftreten. Das Leck wird nicht durch eine Fehlfunktion oder ein mechanisches Problem verursacht, sondern durch den Rest der vom Funktionstest, der in der Produktionsstätte durchgeführt wurde, verbleibt. -
Seite 11: Teile Und Komponenten
Teile und Komponenten Weichspüler Waschmittel Behälter Behälter Stromkabel Tür kalt Wasserhahn (während des Control Panel (schließen Sie Betriebes nicht öffnen) diesen nach dem Waschen) Teile Winkelschlaucverbinder Abflussschlauch Wandanker Wasseranschlussadapter Wasserzulaufschlauch Schrauben (3 Stücke) mit Hülsen 4 Stücke (4 Stücke) Gummischeibe Benutzerhandbuch Installationsanleitung Anwender... -
Seite 12: Waschbare Gegenstände
Waschbare Gegenstände - Unterwäsche und Socken - Hochwertige Kleidung wie Blusen, Strickwaren und Wollbekleidung - Hemden und T-Shirts - Damenbekleidung wie Dessous und Strümpfe - Handtuch, Taschentuch, Kissenbezug, Küchentuch und Staubtuch - Baby Kleidung, Windeln, und Unterwäsche Leder und Seide - Produkte wie Kissen und Bettdecke gepolstert mit - Waschzusätze (Wäschekugel, Staubabsorptionsfilter Baumwolle oder geschäumten Urethan (Schaum) -
Seite 13: Vorbereitung Der Wäsche
Wasserdichte Matten oder Platten, feste und schwere Kleidung, Fußmatten und Decken, und nicht durchlässige Stoffprodukte sind nicht zum Waschen, Spülen oder Schleudern geeignet. - Die Entfernung vermindert das Risiko einer Fehlfunktion. Entfernen Sie groben Schmutz und Gegenstände aus der Kleidung - Die Entfernung vermindert das Risiko einer Fehlfunktion. -
Seite 14: Waschmittel- Und Weichspüler Behälter
Waschmittel Behälter Weichspüler Behälter ■ Öffnen : Waschmittel- und Weichspülerbehälter gegen den Uhrzeigersinn drehen und diese herausziehen. ■ Schließen : Waschmittel- und Weichspülerbehälter im Uhrzeigersinn drehen und befestigen. Im Anschluss kann der Waschgang gestartet werden. Zusatz von Waschmittel Waschmittel wie empfohlen auf der Produktverpackung zugeben. Halt! Bitte lesen sie die folgenden Anweisungen bevor sie Waschmittel verwenden. - Seite 15 Waschmittel Empfehlungen Wäsche Waschprogramme Waschtemperatur Waschmittel Kochwäsche weiß, Baumwolle, Baumwolle Standard Waschmittel mit Leinen 20ºC - max. 90ºC Baby Care Bleiche und Aufheller Farbige Wäsche aus Leinen oder Colorwaschmittel ohne Bleiche Baumwolle Baumwolle 20ºC - max. 60ºC und Aufheller Farbige Wäsche - Pflegeleicht, Color/mildes Waschmittel ohne synthetische Materialien Synthetik 20ºC...
- Seite 16 Baumwolle(Eco) Baumwolle(Eco) Synthetik Mengen Baby care Schleudern 40°C 60°C 20°C Empfehlung Baumwolle Hemd (150g) ● ● ● 11 bis 12 Hemden Ein Paar Socken (50g) ● ● ● 19 bis 20 Paare Unterwäsche Set (50g) ● ● ● ● 9 bis 10 Sets Handtücher (150g) ●...
-
Seite 17: Waschprogramme
Tasten und Funktionen Ein/Aus Display LED - Zum Ein- bzw. Ausschalten des Gerätes - Zur Anzeige von Waschzeit und Programm- Informationen Waschgang Kindersicherung durch - Zur Auswahl der verschiedenen Tastendrück Waschprogramme - Um das Bedienfeld zu sperren, aktivieren - Ihre Auswahl wird angezeigt. Sie die Kindersicherung Spülen - Während die Kindersicherung aktiviert ist,... -
Seite 18: Baumwolle 40°C
Baumwolle 40°C Das Programm Baumwolle 40°C ist geeignet für Tageswäsche (Handtücher, Socken und Hemden) und andere leicht angeschmutzte Wäsche. Das Programm Baumwolle 40°C ist geeignet für Tageswäsche (Handtücher, Socken und Hemden) und andere leicht angeschmutzte Wäsche. - Die Waschmittel- und Weichspüler-Behälter werden im Uhrzeiger Sinn gedreht, um diese zu befestigen. -
Seite 19: Baumwolle 60°C
Baumwolle 60°C Das Programm Baumwolle 40°C ist geeignet für Tageswäsche (Handtücher, Socken und Hemden) und andere leicht angeschmutzte Wäsche. Öffnen Sie die Tür und legen Sie die Wäsche in die Trommel. Waschmittel und Weichspüler in den jeweiligen Behälter geben. Dann schließen Sie die Tür. -
Seite 20: Synthetik 20°C
Synthetik 20°C Das Programm Synthetik 20°C ist geeignet für Polyamide, Acryl, und Polyester. Öffnen Sie die Tür und beladen Sie die Waschmaschine, geben Sie Waschmittel und Weichspüler in die Behälter und schließen die Tür. - Die Waschmittel- und Weichspüler-Behälter werden im Uhrzeiger Sinn gedreht, um diese zu befestigen. -
Seite 21: Baby Care
Baby Care Das Programm Baby-Care ist geeignet für Baby-Kleidung, 100% Baumwolle Produkte und Kleidung, die Steam Wash und Bleiche erfordert. Öffnen Sie die Tür und beladen Sie die Waschmaschine, geben sie Waschmittel und Weichspüler in die Behälter dann schließen sie die Tür. - Die Waschmittel- und Weichspüler-Behälter werden im Uhrzeiger Sinn gedreht, um diese zu befestigen. -
Seite 22: Schleudern
Schleudern Wählen Sie Programm 'Schleudern' wenn Sie Ihre Wäsche ohne vorher zu waschen und zu spülen schleuder-trocken wünschen. Beladen Sie die Wäsche in die Trommel und schließen Sie die Tür. Drücken Sie den Power Knopf für ca. 2 Sek. Drücken Sie die Taste 'Schleudern'. Start/Pause drücken. -
Seite 23: Baumwolle Eco 40°C/60°C
Baumwolle Eco 40/60°C Das Programm Baumwolle 40°C ist geeignet für Tageswäsche (Handtücher, Socken und Hemden) und andere leicht verschmutzte Wäsche. Öffnen Sie die Tür und beladen Sie die Waschmaschine mit Kleidung. Waschmittel und Weichspüler in die Behälter geben und die Tür schließen. Die Waschmittel- und Weichspüler Behälter werden im Uhrzeiger Sinn gedreht, um diese zu befestigen. - Seite 24 Baumwolle Eco 40/60°C Das Programm ist ideal für Textilien aus Baumwolle. Die untenstehende Tabelle setzt die Wäsche mit dem Verschmutzungsgrad Mittel voraus und zeigt das ideale Waschprogramm in Hinsicht auf Engergie- und Wasserverbrauch. Füllmenge Energie Wasser Dauer Programme (kg) (kWh) (min) 0.43 31.5...
-
Seite 25: Spülen+Schleudern
Spülen+Schleudern Wählen Sie das Programm 'Schleudern' wenn Sie Ihre Wäsche ohne vorher zu waschen und zu spülen schleuder-trocknen wünchen Beladen Sie die Wäsche in die Trommel und schließen Sie die Tür. - Geben Sie die empfohlene Menge von Waschmittel und Weichspüler in die Behälter. Drücken Sie den Power Knopf leicht für ca. -
Seite 26: Faq
Die folgenden Anleitungen beziehen sich auf die Reinigung der Waschmaschine. Kann Einfrierung Fehlfunktionen auslösen? Kleine Mengen an Wasser können nach dem Waschen im Zulaufschlauch und in der Trommel zurückbleiben. Das Wasser friert bei Temperaturen unter dem Gefrierpunkt ein. Gehen Sie die folgenden Punkte in diesem Fall durch. - Zulaufschlauch in einem heißen Tuch einwickeln. -
Seite 27: Reinigung
Reinigung Befolgen Sie diese Reinigungshinweise für die langfristige sanitäre Verwendung der Waschmaschine - Ziehen Sie das Netzkabel aus der Steckdose. Verstöße können zu elektrischen Schlägen oder Personenschäden führen. - Spritzen Sie kein Wasser auf die Waschmaschine. Verstöße können zu Kurzschlüssen oder elektrischen Schlägen führen Warnung Reinigung von Wasch- und Weichspülerbehältern! ■... -
Seite 28: Wenn Fehlfunktionen Auftreten
Wenn Fehlfunktionen auftreten - Einige Probleme werden fälschlicher Weise als mechanische Störungen angenommen, obwohl sie dies nicht sind. - Falls irgendwelche Störungen vermutet werden, können Sie sich an den Verkäufer oder das Kundendienstzentrum wenden. Problem Ursache [1] Unangenehmer Geruch in der [1] Der Geruch von überschüssigem Abfall in der Drainage fließt zurück. -
Seite 29: Bevor Sie Den Service Anrufen
Bevor Sie den Service anrufen - Drücken Sie die Taste (Power), um den Betrieb der Waschmaschine zu unterbrechen und dann die folgenden Punkte zu untersuchen. - Drücken Sie die Taste (Power) erneut, um den Betrieb fortzusetzen. Problem/Anzeige Lösung - Ist das Netzkabel korrekt an eine Steckdose angeschlossen? - Ist die Stromversorgung eingeschaltet? Waschmaschien No display... -
Seite 30: Technische Daten Und Schaltplan
Technische Daten und Schaltplan Modell DWD-CV702WP Abmessungen 550(W) X 600(H) X 292(D) Gewicht 16.5Kg Waschkapazität (Standard Programm) 30ℓ Power 220~240V / 50Hz Energie Verbrauch 1400W/0.43W/0.43W (Heizung/Off-Modus/ Left-On-Modus) Max. Beladung Arbeits-Wasserdruck 98.1kPa~784kPa(1kgf/cm²~8kgf/cm²) Technische Daten können ohne vorherige Ankündigung geändert werden, um die Produktqualität zu verbessern. Schaltplan 미니(1.5)_DWD-CV702WP(독).indd 29 2017-11-24 오후... - Seite 31 PRODUKT TECHNISCHES MERKBLATT SLieferant: DONGBU DAEWOO ELECTRONICS ■ Modell: DWD-CV702WP ■ Fassungsvermögen: 3,0 kg ■ Energieeffizienzklasse: A++ ■ Energieverbrauch 99,9 kWh pro Jahr, basierend auf 220 Standard-Waschzyklen für ■ Baumwollprogramme bei 60 ° C und 40 ° C bei Voll- und Teillast und dem Verbrauch der Low-Power-Modi.
- Seite 32 Wall-Mounted Front Load Washer Wall-Mounted Front Load Washer Bitte lesen Sie die Bedienungsanleitung bevor Sie sich an die Kundendienststelle wenden, da sonst Gebühren für Dienstleistungen bei der Benutzung oder Installation der Waschmaschine anfallen können. 미니(1.5)_DWD-CV702WP(독).indd 31 2017-11-24 오후 6:40:05...
