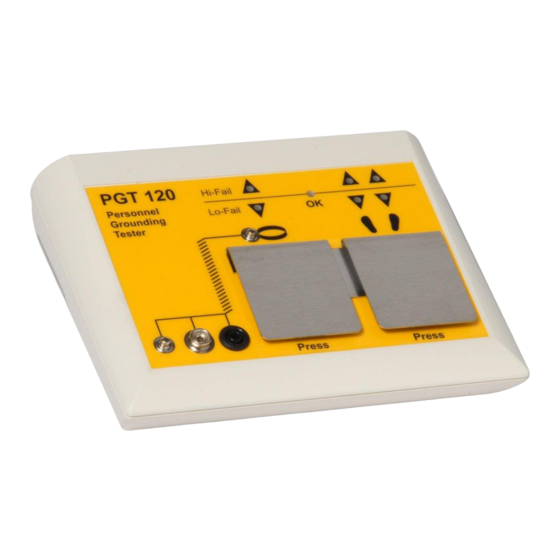

- Seite 1 ® Personnel Grounding Tester Prüfgerät für Personenerdungsysteme 1. Deutsch Bedienungsanleitung gültig ab SerNr. 10000 2014-11-27...
-
Seite 2: Inhaltsverzeichnis
PGT120 Art.Nr. 7100.PGT120 1 Inhaltsverzeichnis INHALTSVERZEICHNIS ..................2 ALLGEMEINES ....................3 Rücknahme und umweltverträgliche Entsorgung ........3 INBETRIEBNAHME .................... 4 BEDIENUNG ....................... 5 Gelenkbandprüfung einzeln ................5 Spiralkabelprüfung einzeln ................5 Schuhprüfung einzeln ................... 6 Gelenkband- und Schuhprüfung gemeinsam ..........6 Schuhprüfung als Reihenschaltung ............. -
Seite 3: Allgemeines
PGT120 Art.Nr. 7100.PGT120 2 Allgemeines ® Das PGT 120 ist ein elektronisches Prüfgerät zur Kontrolle von Personenerdungs- systemen wie Handgelenkbänder und ESD-Schuhen, um z. B. die Anforderungen nach den ESD-Normen IEC 61340-5-1 Edition 1.0 (2007-09) oder der ANSI/ESD S 20.20-2007 (2007-03) periodisch zu überwachen (Compliance Verification). -
Seite 4: Inbetriebnahme
PGT120 Art.Nr. 7100.PGT120 3 Inbetriebnahme ® Das Prüfgerät PGT 120 ist als Tischgerät und als Wandgerät einsetzbar. Für die Anwendung als Wandgerät kann die optional erhältliche Wandkonsole Artikel Nr. 7100.PGT120.WK verwendet werden. Die Stromversorgung kann netzunabhängig mit einer 9V-Blockbatterie erfolgen. Zum Einsetzen der Batterie öffnen Sie auf der Geräteunterseite das Batteriefach. -
Seite 5: Bedienung
PGT120 Art.Nr. 7100.PGT120 4 Bedienung ® Das PGT 120 hat keinen separaten Ein/Aus-Schalter. Mit Betätigung der jeweiligen Kontaktplatte oder mit Aktivierung der "Schuh-Reihenmessung" wird das Gerät in Betrieb genommen. Die Messspannung ist mit 100V voreingestellt. Sie kann mit DIP-Schalter 6+7 auf der Geräterückseite auf 30V oder 50V geändert werden. -
Seite 6: Schuhprüfung Einzeln
PGT120 Art.Nr. 7100.PGT120 4.3 Schuhprüfung einzeln Einstellung: nur Schuh-Prüfung bzw. OR ist aktiviert (DIP-Schalter 1+2) Stellen Sie sich mit beiden Schuhen auf die Schuhelektrode, betätigen Sie das rechte Tastblech und halten Sie es gedrückt. Ein akustisches Signal bestätigt den Start der Prüfung. -
Seite 7: Schuhprüfung Als Reihenschaltung
PGT120 Art.Nr. 7100.PGT120 4.5 Schuhprüfung als Reihenschaltung Einstellung: Reihenschaltung ist aktiviert (DIP-Schalter 8) Zur Anzeige der aktivierten Reihenschaltung, blitzen die roten LED's für Hi-Fail der Schuhe etwa alle 2s kurzzeitig auf, solange keine leitfähigen Schuhe erkannt werden. Die Schuhprüfung kann ohne Betätigung des Tastbleches durchgeführt werden, z.B. in Verbindung mit einer Personenvereinzelungsanlage. -
Seite 8: Konfiguration
PGT120 Art.Nr. 7100.PGT120 5 Konfiguration Das Gerät kann mit DIP-Schaltern auf der Geräterückseite konfiguriert werden. Die Standardeinstellung ist fett gedruckt. Schalter 1 Schalter 2 Funktion "OR" (HGB oder Schuhe) Nur Schuhe Nur HGB "AND" (HGB und Schuhe) Schalter 3 Schalter 4 oberer Grenzwert für Schuhprüfung 20 M... -
Seite 9: Anschlüsse
PGT120 Art.Nr. 7100.PGT120 6 Anschlüsse Zur Überprüfung der Personenerdungssysteme wird der Widerstand der Testperson und des Erdungssystems geprüft. Die Kontaktierung der Testperson erfolgt durch Betätigen des Tastbleches bzw. durch Betreten der Schuhelektrode. Die Anschlüsse für Spiralkabel sind auf der Frontplatte angeordnet. Die Anschlüsse für Netzgerät, Schuhelektrode und Türöffner befinden sich auf der Geräterückseite. -
Seite 10: Montageanleitung Wandkonsole
PGT120 Art.Nr. 7100.PGT120 7 Montageanleitung Wandkonsole (Artikel Nr.: 7100.PGT120.WK) Die Konsole mit den beigefügten Dübeln und Schrauben in Brusthöhe so montieren, dass die Unterkante den größeren Abstand zur Wand hat. Die beigefügten, selbstklebenden Druckverschlüsse entsprechend der Skizze auf der Wandkonsole aufkleben: 1. -
Seite 11: Technische Daten
PGT120 Art.Nr. 7100.PGT120 8 Technische Daten Betriebsspannung: 9V E-Block 6F22 Steckernetzgerät 230V / 50Hz Betriebsbedingungen: 15 ... 40°C bis 75% rel. Luftfeuchte, Betauung unzulässig Lagerbedingungen: -10 ... 60°C bis 85% rel. Luftfeuchte, Betauung unzulässig Anschlüsse: Handgelenkband Druckknopf 10mm, Druckknopf 4mm, Buchse 4mm Schuh-Elektrode 2 Buchsen 4mm Türöffner... -
Seite 12: Zeichnungen
PGT120 Art.Nr. 7100.PGT120 9 Zeichnungen 12 / 13 2014-11-27... - Seite 13 PGT120 Art.Nr. 7100.PGT120 13 / 13 2014-11-27...
