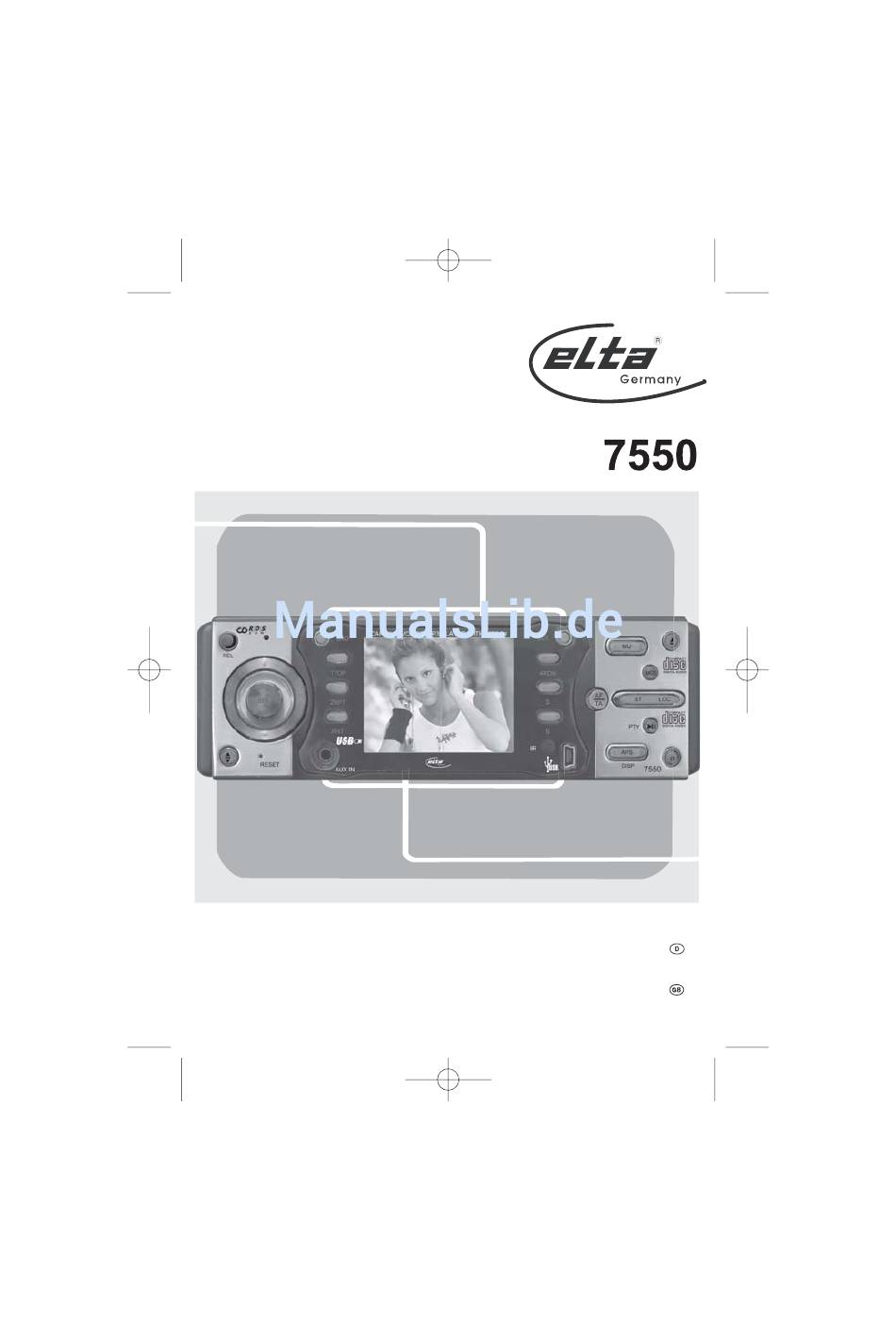

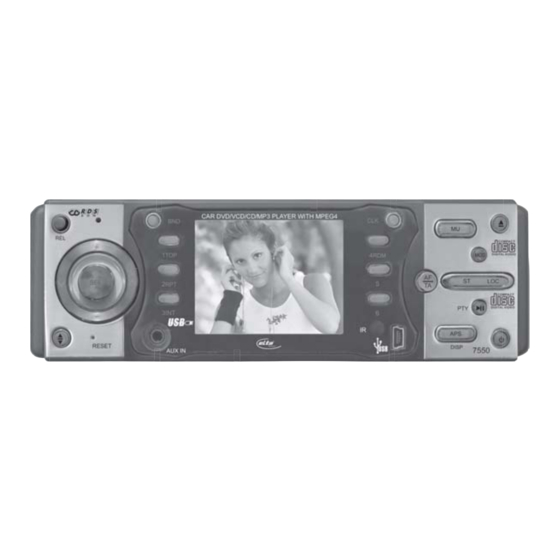

- Seite 1 AUTORADIO MIT TFT DISPLAY UND DVD-PLAYER CAR RADIO WITH TFT DISPLAY AND DVD PLAYER...
-
Seite 2: Sicherheitsvorkehrungen
MODEL 7550 AUTORADIO MIT TFT DISPLAY UND DVD-PLAYER SICHERHEITSVORKEHRUNGEN VORSICHT GEFAHR EINES ELEKTRISCHEN SCHLAGES, NICHT ÖFFNEN VORSICHT: UM DIE GEFAHR EINES Das dreieckige Blitzsymbol mit Das dreieckige Symbol mit dem ELEKTRISCHEN SCHLAGES ZU REDUZIEREN Pfeilkopf weist den Benutzer auf Ausrufezeichen weist den Benutzer DIE FRONT- (BZW. - Seite 3 - Das Netzkabel oder der Stecker beschädigt sind. - Objekte oder Flüssigkeiten in das Gehäuse des Gerätes gelangt sind. - Das Gerät Regen ausgesetzt wurde. - Das Gerät herunter gefallen ist oder das Gehäuse beschädigt wurde. - Das Gerät anscheinend nicht richtig funktioniert. •...
-
Seite 4: Anmerkungen Zu Den Discs
ANMERKUNGEN ZU DEN DISCS Formate, die von diesem Abspielgerät unterstützt werden DVD 12 cm (nur einseitig) Video-CD 12cm CD 12 cm MP3 12cm Handhabung und Reinigung Schmutz, Staub, Kratzer und gekrümmte Discs führen zu Fehlfunktionen. Keine Aufkleber oder Kratzer auf einer Disc anbringen. Discs nicht verbiegen. -
Seite 5: Installation
Eine neue Disc könnte an ihrer Innen- bzw. Aussenkante raue Stellen aufweisen. Wenn Sie eine Scheibe mit einer rauen Kante abspielen, können Einstellungen nicht richtig ausgeführt und die Disc nicht abgespielt werden. Daher entfernen Sie vorher bitte die rauen Stellen, indem Sie einen Kugelschreiber oder Bleistift wie in der rechten Abbildung gezeigt verwenden. - Seite 6 ARMATURENBRETT SECHSKANTMUTTER METALTRÄGER FEDERSCHEIBE KONSOLE UNTERLEGSCHEIBE EINBAUHALTERUNG GEWINDESCHRAUBE SECHSKANTSCHRAUBE VERRIEGELUNGSHEBEL PLASTIKABDECKUNG VERRIEGELUNGSHEBEL Falls Sie das Gerätegehäuse aus der Einbauhalterung herausnehmen möchten, entfernen Sie zuerst auf beiden Seiten die Plastikabdeckung und bringen dann jeweils links und rechts am Gerätegehäuse einen der Verriegelungshebel an.
- Seite 7 Installieren und Abnehmen der Frontplatte Lassen Sei beim Ansetzen und Abnehmen der Frontplatte bitte besondere Vorsicht walten, um die Anschlüsse auf der Rückseite nicht zu beschädigen. Abnehmen der Frontplatte Vergewissern Sie sich vor dem Abnehmen der Frontplatte, dass das Gerät ausgeschaltet ist. 1.
-
Seite 8: Änderung Des Winkels
ÄNDERUNG DES WINKELS Änderung des Winkels der Frontblende Wenn Sie den Winkel der Blende ändern möchten, drücken Sie die Taste (19) mehrmals, um aus den folgenden Möglichkeiten auszuwählen. Winkel 1 Winkel 2 Winkel 4 Winkel 3 ACHTUNG: Nicht den Finger hinter die Frontblende bringen. ELEKTRISCHER ANSCHLUSS Verkabelung GERÄT... - Seite 9 FERNBEDIENUNG 1. CLK Drücken, um zur Zeitanzeige umzuschalten. 2. MODE Drücken, um zwischen RADIO, DISC und AUX IN Modus umzuschalten. 3. STOP Drücken, um Wiedergabe anzuhalten. 4. SETUP SETUP Menü aufrufen 5. MO/ST (AUDIO) Im Radio-Modus drücken, um zwischen Mono- und Stereo-Wiedergabe zu wechseln (im DISC-Modus drücken, um die Tonspur auf einer DVD mit mehreren Tonspuren zu wechseln, oder um Sound-Modus einer VCD/CD zu wechseln.
- Seite 10 14. BAND (OSD) Während der Wiedergabe einer Disc drücken, um Informationen zu dieser Disc zu erhalten (Band-Wechsel im Radio- Modus). 15. POWER Drücken, um das Gerät an- oder auszuschalten. 16. PLAY/PAUSE Einmal drücken, um eine Wiedergabe zu unterbrechen, nochmals drücken, um mit der Wiedergabe fortzufahren. 17.
-
Seite 11: Grundlegende Bedienung
4 RDM 2 RPT 3 INT RESET DISP 7550 AUX IN (EIN/AUS) Zum Einschalten des Geräts drücken, zum Ausschalten des Geräts erneut drücken. 2-3. VOL+/VOL- & SEL TASTE Drücken Sie wiederholt die SEL Taste, um nacheinander die Modi Lautstärke, Bass, Höhen, Abgleich, Fader, Farbe, Helligkeit, Kontrast und Farbton anzuwählen. - Seite 12 5. TA/AF Taste TA Funktion (Verkehrsdurchsagen) (nur RDS) Im Radiomodus: Mit kurzem Tastendruck wird TA ein- oder ausgeschaltet. Bei UKW-Empfang wird die automatische Suche nach einem Verkehrsfunksender sofort gestartet (TA SEEK). Beim Auffinden eines Verkehrfunksenders wird dieses mit TP angezeigt. Beim Ausstrahlen von Verkehrsnachrichten wird der Discmodus unterbrochen (im Display wird TRAFFIC angezeigt).
- Seite 13 2 Im Modus TRACK DIGEST oder DISC/TRACK INTERVALL können Sie mit den -Tasten einen Punkt anwählen, mit der Enter-Taste bestätigen. Sie können die jeweiligen Punkte auch direkt mit Zifferntasten anwählen und mit Enter bestätigen. Beim Abspielen von DVD diese Taste länger drücken, um folgende Anzeige zu erhalten: 1 Durch Drücken der -Tasten auf der Fernbedienung kann ein Punkt ausgewählt werden, mit der Enter-Taste bestätigen.
-
Seite 14: Eject-Taste
/PTY Drücken Sie in Wiedergabemodus zur vorübergehenden Unterbrechung (Pause) und erneut zur Fortsetzung der Wiedergabe von gleicher Stelle. PTY (PROGRAMMTYP) Im Radiomodus: Mehrfacher Tastendruck schaltet durch die Programmtypen: NEWS, AFFAIRS, INFO, SPORTS, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED, POP M, ROCK M, EASY M, LIGHT M, CLASSICS, OTHER M, WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, JAZZ, COUNTRY, NATION M, OLDIES, FOLK M, DOCUMENT, TEST, ALARM. -
Seite 15: Aux Input-Buchse
MP3/WMA/JPEG-Disc abspielen 1 Wenn eine MP3/WMA/JPEG-Disc eingeführt wird Bsp. MP3 Datei wurde erkannt 1: Momentaner Titel (Datei) 2: Nummer des momentanen Titels (Datei) / Gesamtzahl der Titel (Dateien) des Verzeichnisses 3: Abgespielte Zeit (nicht bei JPEG Discs) 4: Gesamtspielzeit (nicht bei JPEG Discs) 5: Wiedergabemodus 6: Anzeige Bedienmodus Drücken Sie die Tasten... - Seite 16 - einstellbar, wenn bei NTSC/PAL die Option NTSC gewählt wurde. (siehe S.11 zu genaueren Informationen über VOLUME, BASS, TREBLE, BALANCE und FADER) Rückfahrkamera Falls Sie die Rückfahrkamera angeschlossen haben, wird ein Spiegelbild der Rückansicht über diese Kamera automatisch auf dem Display erscheinen, sobald Sie den Rückwärtsgang einlegen. Hinweise zur Bremsfunktion Falls die Feststellbremse nicht angezogen ist, wird "Parking Brake"...
- Seite 17 • OSD Taste zum zweiten Mal gedrückt: • OSD Taste zum dritten Mal gedrückt: • OSD Taste zum vierten Mal gedrückt: • OSD Taste zum fünften Mal gedrückt: Anzeige auf dem Bildschirm wird gelöscht. Beispiel VCD/SVCD/CD: • OSD Taste zum zweiten Mal gedrückt: •...
- Seite 18 Funktion Titelmenü • DVD: Falls die Disc eine Vielzahl von Titeln gespeichert hat, können Sie so den gewünschten Titel aus dem Titelmenü anwählen und mit der Wiedergabe beginnen. Drücken Sie während der Wiedergabe die TITLE Taste, um das Titelmenü im Display aufzurufen. Pfeiltaste im TV-Bildschirm drücken, bevorzugten Titel anwählen und mit Enter bestätigen.
- Seite 19 EINSTELLUNGEN Allgemeine Einstellungen 1. SETUP Taste auf der Fernbedienung drücken. 2. SETUP Menü wird angezeigt. 3. Mit Tasten den gewünschten Menüpunkt anwählen. 4. ENTER drücken. • General Setup (Allgemeine Einstellungen) Diese Menüseite enthält Parameter für TV Anzeige- und Audioausgang. Details im GENERAL SETUP MENU •...
- Seite 20 1. Einstellung TV-Anzeige: Auswahl des erforderlichen Bildformats (4:3 oder 16:9), je nach angeschlossenem TV Gerät. • Normal/PS (4:3 Fernseher) Wiedergabe im PAN & SCAN Verfahren (falls ein Breitbild-TV angeschlossen ist werden der linke und rechte Rand abgeschnitten). • Normal/LB (4:3 Fernseher) Wiedergabe im Letterbox-Verfahren (falls ein Breitbild-TV angeschlossen ist erscheinen oben und unten im Bild schwarze Balken).
- Seite 21 4. SPDIF-Ausgang: Über diesen Punkt kann der Audioausgang von SPDIF OFF auf SPDIF/RAW oder SPDIF/PCM umgestellt werden. 5. Einstellung CAPTIONS: Untertitel-Funktion durch Auswählen von ON aktivieren, durch OFF deaktivieren. 6. Einstellung SCR SAVER: Bildschirmschoner an- oder ausschalten.
-
Seite 22: Einstellung Dolby Digital
7. Einstellung LAST-MEMORY: Funktion über diesen Menüpunkt aus- oder einschalten. Lautsprechereinstellung Hier aktivieren Sie den Audioausgang vom DOLBY AC3 5.1 DOWNMIX auf 2-Kanal-Modus. Mit den Pfeiltasten die bevorzugte Lautsprecherverbindung auswählen. LT/RT auswählen, um Dolby Surround kompatiblen Ausgang zu aktivieren. Mit STEREO schalten Sie auf einfache Stereowiedergabe. Einstellung DOLBY DIGITAL... - Seite 23 Steuerung des Dynamischen Wertebereichs (DRC): DRC auswählen und den dynamischen Wertebereich eines mit Dolby Digital kodierten Programms anpassen. Es lassen sich 8 Kompressionsstufen einstellen. Einstellung der Präferenzen 1. Einstellung TV-Format: Der Player kann Discs im PAL und im NTSC Format abspielen. Wählen Sie das Abspielformat je nach angeschlossenem Fernseher.
- Seite 24 3. Einstellung Untertitelsprache: Bevorzugte Untertitelsprache mit den Pfeiltasten anwählen. 4 Einstellung Menüsprache der Disc: Bevorzugte Sprache des Menüs der Disc mit den Pfeiltasten anwählen. 5. Parental Control Funktion: "Parental Control" über Pfeiltasten einstellen und Auswahl mit Enter bestätigen.
- Seite 25 6. Passwort: CHANGE auswählen und Enter drücken. Das alte Passwort eingeben (ab Werk eingestellter Code ist 1379). Neues aus 4 Zeichen bestehendes Passwort eintippen und durch nochmalige Eingabe bestätigen. 7. Standardeinstellungen: RESET wählen, um auf Werkseinstellungen zurückzusetzen. Werkseinstellungen: ALLGEMEINE TV ANZEIGE NORMAL/LB EINSTELLUNGEN ANZEIGE BLICKWINKEL...
-
Seite 26: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 12V (11V - 15V) Leistungsaufnahme: Weniger als 10A Videoeingangssignal: FBAS-Signal, 1,0 Vs-s (75 Ω) Abspielbare Discs: (1) DVD-VIDEO Disc • 5" (12cm), einseitig, single-layer • 5" (12cm), einseitig, double-layer (2) Compact Disc (CD-DA, Video CD) • 5" (12cm) Disc Audiosignal Ausgang: 2ch&4ch line out Eigenschaften... -
Seite 27: Fehlerbehebung
FEHLERBEHEBUNG Überprüfen Sie zuerst alle Anschlüsse, bevor Sie die folgende Liste durchgehen. Sollten Fehler und Störungen danach weiterhin bestehen bleiben, wenden Sie sich bitte an den nächsten Kundendienst. Problem Mögliche Ursache Lösung Keine Zündschlüssel umdrehen, wenn alle Zündschlüssel nicht umgedreht Stromversorgung Verbindungen zum Sicherungsblock des Autos angebracht sind... -
Seite 28: Weitere Informationen
WEITERE INFORMATIONEN Achtung bei Kleinteilen und Batterien, bitte nicht Verschlucken, dies kann zu ernsthaften Schädigungen oder Erticken führen. Achten Sie inbesondere bei Kindern darauf, dass Kleinteile und Batterien ausserhalb deren Reichweite sind. Wichtige Hinweise zum Gehörschutz Vorsicht: Ihr Gehör liegt Ihnen und auch uns am Herzen. Deshalb seien Sie bitte vorsichtig beim Gebrauch dieses Gerätes. -
Seite 29: Garantie Und Kundendienst
Vor Auslieferung werden unsere Geräte einer strengen Qualitätskontrolle unterworfen. Sollte trotz aller Sorgfalt bei der Produktion oder beim Transport ein Schaden entstanden sein, bitten wir Sie sich an den elta Kundendienst unter der Telefonnummer für Deutschland: 01805/355460 (0,12 EUR/Min) zu wenden. Neben den gesetzlichen Gewährleistungsansprüchen hat der Käufer nach seiner Wahl folgenden Garantieanspruch: Für das gekaufte Gerät... -
Seite 30: Safety Instructions
MODEL 7550 CAR RADIO WITH TFT DISPLAY AND DVD PLAYER SAFETY INSTRUCTIONS CAUTION RISK OF ELECTRIC SHOCK, DO NOT OPEN WARNING: TO REDUCE FIRE OR SHOCK The lightning flash with arrowhead The exclamation mark within an HAZARD DO NOT OPEN THE HOUSING OF... -
Seite 31: Before Operation
• SERVICING - The user should not attempt to service the appliance beyond that described in the user operating instructions. All other servicing should be referred to qualified service personnel. Notes: • Dirty or scratched CD may cause a skipping problem. Clean or replace the CD. BEFORE OPERATION Notes: CONCERNING COMPACT DISCS Since dirty, damaged or warped discs may damage the unit, care should be taken of the followings items:... -
Seite 32: Disc Notes
DISC NOTES Disc formats supported by this player DVD 12 cm (single-sided disc only) Video-CD 12 cm CD 12 cm MP3 12cm Handling and cleaning Dirt, dust, scratches and warping disc will cause misoperation. Do not place stickers or make scratches on discs. Do not warp discs. - Seite 33 Preparing new discs with rough spots A new disc may have rough edges on its inside and outside edges. If a disc with rough edges is used, the proper setting will not be performed and the player will not play the disc. Therefore, remove the rough edges in advance by using a ball point pen or pencil as shown on the right.
- Seite 34 DASH BOARD HEX NUT METAL MOUNTING STRAP SPRING WASHER CONSOLE PLAIN WASHER TAPPING SCREW SLIDE BRACKET HOUSING HEX BOLT KEY PLATE PLASTIC COVER KEY PLATE If you want to take CHASSIS out of the SLIDE BRACKET HOUSING, first remove the PLASTIC COVER of the both sides away, then insert the two KEY PLATES into the left and the right side of the chassis as above illustrated.
-
Seite 35: Front Panel
How To Remove And Install The Front Panel When detaching or attaching the control panel, be careful not to damage the connectors on the back of the control panel and on the panel holder. Detaching The Control Panel Before detaching the control panel, be sure to turn off the power. 1.Press the release button and the left hand side of the front panel will be released (FIG. -
Seite 36: Changing The Control Panel Angle
CHANGE ANGLE CHANGING THE CONTROL PANEL ANGLE If you want to change the angle to play, you can press the Angle button repeatedly to select the desired angle as follows: Angle 1 Angle 2 Angle 4 Angle 3 Caution: Do not put your finger behind the control panel. ELECTRIC CONNECTION WIRING CONNECTION MAIN UNIT... -
Seite 37: Remote Control
REMOTE CONTROL 1. CLK Press it to change the display to clock display. 2. MODE Press it to change between RADIO, DISC and AUX IN mode. 3. STOP Press it to stop playback. 4. SETUP Display the SETUP menu. 5. MO/ST(AUDIO) In radio mode, press it to select STEREO or MONO mode (In disc mode, press it to change the AUDIO soundtrack on multiaudio soundtrack DVD disc. - Seite 38 15. POWER Press to turn the unit ON or OFF. 16. PLAY/PAUSE Press in play mode to pause; press again to continue playback. 17. MUTE Press to mute the sound. 18. TITLE/PBC (A/P) Display the DVD title menu, in VCD playback toggle between PBC ON and PBC OFF (in radio mode auto save and preset scan functions).
-
Seite 39: Basic Operation
4 RDM 2 RPT 3 INT RESET DISP 7550 AUX IN (POWER On/Off) BUTTON Press it to turn on the unit. Press it again to turn off. 2-3. VOL-+/VOL- & SEL BUTTON Press SEL button repeatedly to change mode through volume, bass, treble, balance, fader, colour, bright, contrast and tint modes. - Seite 40 5. TA/AF BUTTON TA Function [traffic Announcement] Button(for Rds Only) In RADIO mode When pressed briefly, it is activated in TA mode ON or OFF . During radio operation in one FM frequency band the search for a traffic announcement station is started automatically (TA SEEK).
- Seite 41 2 In Track Digest OR Disc/Track Interval MODE: You can use the buttons to select the items. Then press ENTER to confirm. You can also select the items using the corresponding number buttons and then press ENTER to confirm. In the state of DVD disc playing, long press this button. The screen will display as follows: 1 You can use the buttons on the remote control to select the item, and then press the ENTER button to confirm.
- Seite 42 BUTTONS • When face right or left swing the SEL knob button (more than 2 seconds) during play. The speed of rapid forward/reverse changes according to the disc as follow. DVD/VCD/CD/MP3: • Face right or left swing the SEL knob the button during playback to skip to next track or back one track (Note: in DVD mode, face left swing continually the SEL knob the button twice during playback to skip back one track.)
-
Seite 43: Lcd-Display
In Stop mode, use on the remote control to select the item or folder, then press ENTER button to confirm. Pressing REPEAT button repeatedly can select two kinds of repeat play mode. 2. REP-ONE: Play the same song over and over again. 3. - Seite 44 Note (for the brake function) If the parking brake is not engaged, “parking brake” flashes on the monitor, and no playback picture will be shown. Only the audio will be heard. This warning appears only when the parking brake wire is connected to the parking brake system built in the car.
- Seite 45 • Press OSD for the fourth time: • Press OSD for the fifth time: The message on the screen will be cleared. Example for VCD/SVCD/CD: • Press OSD for the first time: • Press OSD for the second time: • Press OSD for the third time: •...
- Seite 46 MULTI-ANGLE FUNCTION (For DVD only) Press ANGLE during playback. Each time the button is pressed, number of the angle changes in sequential order. Notes: The angle number is different according to the disc. The function only work for disc having scenes recorded at different angles.
-
Seite 47: General Setup
SETUP GENERAL SETUP 1. Press SETUP button on the remote control. 2. The SETUP menu is displayed. 3. Select the preferred item by using the buttons. 4. Press ENTER button. • General setup This setup page includes the item of TV display & audio output feature. The details refer to GENERAL SETUP MENU •... - Seite 48 1. TV display setup This is to select the appropriate TV aspect (4:3 or 16:9) according to the connected TV set. • Normal/PS (For 4:3 TV) Played back in the PAN & SCAN style. (If connected to wide-screen TV, the left and right edges are cut off). •...
- Seite 49 4. SPDIF output This is to activate the audio output from SPDIF OFF mode to SPDIF/RAW mode to SPDIF/PCM mode. 5. CAPTIONS setup Activate the CAPTIONS feature by selecting ON. And release this feature by selecting OFF. 6. SCR SAVER setup Select the SCR SAVER output ON/OFF.
-
Seite 50: Speaker Setup
7. LAST MEMORY setup Select the LAST MEMORY output ON/OFF. SPEAKER SETUP This is to activate the audio output from DOLBY AC3 5.1 DOWNMIX to 2 channel mode. Select the preferred SPEAKER connection by using the cursor buttons. Select the LT/RT to activate the Dolby surround compatible output. Select the STEREO to activate simple stereo mode. -
Seite 51: Dynamic Range Control
DYNAMIC RANGE CONTROL Select DRC and adjust the dynamic range of Dolby Digital encoded program. There are 8 steps between full compression and off compression. PREFERENCES SETUP 1. TV TYPE SET UP This player can play discs recorded in either PAL or NTSC format. Select NTSC format, when you are connected to NTSC TV. - Seite 52 3. SUBTITLE LANGUAGE SETUP Select the preferred SUBTITLE language by using the cursor buttons. 4. DISC MENU LANGUAGE SET UP Select the preferred DISC MENU language by using the cursor buttons. 5. PARENTAL Select suitable parental guidance by the cursor buttons and confirmed by pressing ENTER button.
- Seite 53 6. PASSWORD Select the change and press ENTER button. Type the old password (The initial factory code is 1379) and key in 4 characters password now you want to use, and retype again to confirm key in correctly. 7. DEFAULTS Select reset to become factory initial setting.
-
Seite 54: Specification
SPECIFICATION Supply Voltage: 12V DC (11V-15V) Current Consumption: Less than 10A Signal System: Composite video 1.0Vp-p 75 Ω Discs played: (1) DVD-VIDEO Disc • 5” (12cm) single-sided, single-layer • 5” (12cm) single-sided, double-layer (2) Compact Disc (CD-DA, VIDEO CD) • 5” (12cm) disc Audio Signal Output: 2ch&4ch line out Characteristics:... -
Seite 55: Troubleshooting
TROUBLE SHOOTING Before going through the checklist, check wiring connection. If any of the problems persist after check list has been made, consult your nearest service dealer. Problem Cause Solution No power If the power supply is properly The car ignition switch is not on connected to the car accessory terminal, switch the ignition key to “ACC”... -
Seite 56: Further Information
FURTHER INFORMATION Electrical devices are not for children Never allow children to use electrical devices unsupervised. Batteries/rechargeable batteries can be extremely dangerous if swallowed. Therefore keep the device and batteries out of reach of small children. If a battery is swallowed, seek medical help immediately. -
Seite 57: Guarantee And Customer Service
Before distribution, our appliances undergo a strict quality control. However despite all the care, should the product suffer damage in the production or transport phase, please contact the Elta customer service in Germany: 01805/355460 (0,12 EUR/Min). Under the lawful user guarantee, the consumer has, after his selection, the following guarantee: for the purchased appliance, we extend a 24-month warranty (accompanying warranty card) beginning on the day of purchase. - Seite 58 © GmbH Carl Zeiss Straße 8 • 63322 Rödermark...
