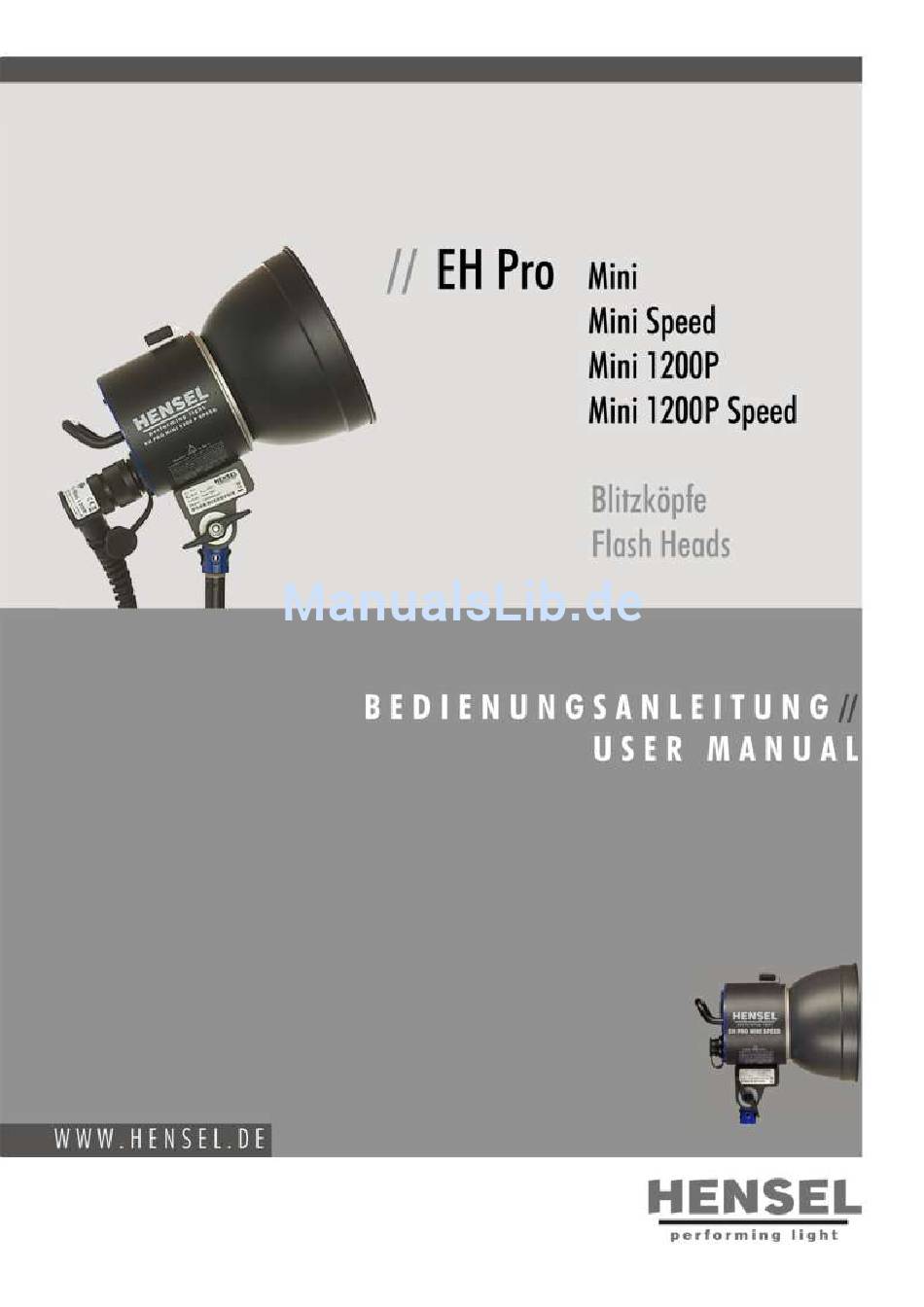

- Seite 1 Bedienungsanleitung // EH Pro Mini (Speed) Blitzkopf HENSEL-VISIT International GmbH...
- Seite 2 Bedienungsanleitung // Pro Mini (Speed) Blitzkopf HENSEL-VISIT International GmbH...
- Seite 3 Bedienungsanleitung // EH Pro Mini (Speed) Blitzkopf HENSEL-VISIT International GmbH Robert-Bunsen-Str. 3 D-97076 Würzburg-Lengfeld GERMANY Tel.: +49 (0) 931 /27881-0 Fax: +49 (0) 931 /27881-50 E-Mail: info@hensel.de Internet: http://www.hensel.de HENSEL-VISIT International GmbH...
- Seite 4 Bedienungsanleitung // Pro Mini (Speed) Blitzkopf Bedienungsanleitung EH Pro Mini (Speed) Blitzkopf Seite 5 Stand: 01/2011 User manual EH Pro Mini (Speed) Flash Head Page 23 Date of revision: 2011-01 HENSEL-VISIT International GmbH...
-
Seite 5: Einleitung
Bedienungsanleitung // EH Pro Mini (Speed) Blitzkopf Einleitung Liebe Fotografin, lieber Fotograf, mit dem Kauf eines HENSEL Blitzkopfes haben Sie ein hochwertiges und leistungsfähiges Produkt erworben. Damit Sie viele Jahre erfolgreich und produktiv mit diesem Gerät arbeiten können, möchten wir Ihnen nachfolgend einige Hinweise zum Gebrauch geben. -
Seite 6: Inhaltsverzeichnis
9 Wartung ..............16 Sicherung austauschen ........16-17 Einstelllampe austauschen ........17 Blitzröhre austauschen ........18-19 Turnusmäßige Überprüfung ........19 Rücksendung an Kundendienst ......19 10 Entsorgung ............... 19 11 Zubehör ............... 19-20 12 Kundendienst ............20-21 EG-Konformitätserklärung ........22 HENSEL-VISIT International GmbH... -
Seite 7: Allgemeine Sicherheitsbestimmungen
Bedienungsanleitung // EH Pro Mini (Speed) Blitzkopf Allgemeine Sicherheitsbestimmungen Generatoren speichern Energie in Kondensatoren, die auf hohe Spannungen aufgeladen werden. Beim Anschluss des Blitzkopfes an den Generator werden diese Span- nungen bis an die Blitzröhre des Blitzkopfes geführt. Dadurch sind Gefahrenquellen gegeben, die sorgfältig auszuschließen sind. - Seite 8 Geschlossene Räume regelmäßig lüften, um unzu- lässige Ozonkonzentrationen, die durch die Verwendung starker Blitzgeräte entstehen können, zu vermeiden. Bei Arbeiten im Studio, die eine hohe Staubentwicklung verursachen, sind nicht im Betrieb befindliche Geräte durch einen geeigneten Staubschutz abzudecken. HENSEL-VISIT International GmbH...
-
Seite 9: Übersicht Der Bedienelemente
Schutzglocke klar, unbeschichtet Einstelllampe EH Pro Mini, EH Pro Mini Speed: 650W / 230V Halogen EH Pro Mini 1200 P, EH Pro Mini 1200 P Speed: 50W / 12V Halogen Schwenkneiger, kombiniert mit Schirmhalter Transportschutzkappe HENSEL-VISIT International GmbH... -
Seite 10: Technische Daten
Bedienungsanleitung // Pro Mini (Speed) Blitzkopf Technische Daten*** EH Pro Mini 1200 P EH Pro Mini Serie / Gerätetyp EH Pro Mini 1200 P EH Pro Mini Speed (Speed) Belastbarkeit max.: 3000 J Multivoltage 1200 J Rundstecker, schraubbar Rundstecker, Blitzstecker: (alternativ: 20-pol. -
Seite 11: Inbetriebnahme
Wird der Blitzkopf nicht vom Generator getrennt, kön- nen die Kondensatoren noch geladen sein, so dass ein Berühren der Blitzröhrenelektroden des Blitzkopfes lebensgefährlich ist. Die EH Pro Mini Blitzköpfe verfü- gen über eine steckbare Blitzröhre, die unter sorg- fältiger Beachtung der Sicherheitsvorschriften selbst gewechselt werden kann. -
Seite 12: Akklimatisierung
Raum stehen, in dem es benutzt wird. Dadurch werden evtl. Kriechströme durch Feuchtigkeitsniederschlag ver- mieden. Betriebsstellung EH Pro Mini Blitzköpfe werden standardmäßig mit : Schwenkneiger Schwenkneiger 5 geliefert. Der Neiger kann über eine der beiden um 90° versetzten Öffnungen a an einem Stativ, einer Schere o.ä. -
Seite 13: Befestigung Der Schutzglocke
Zug die Glocke gerade aus der dritten Feder lösen und abziehen. Anschluss von Zubehör Reflektoren und Softboxen Die EH Pro Mini Blitzköpfe verfügen über eine Reflektor- Schnellwechsel-Mechanik, an die alle HENSEL Reflekto- ren und HENSEL Softboxen der EH-Serie (Anschluss Ø: 10 cm) montiert werden können. -
Seite 14: Absicherung
(siehe Kapitel Wartung, Sicherungen austauschen). Betrieb Anschluss des Blitzkopfkabels an den Head Die EH Pro Mini Heads sind mit einem schraubbaren Blitzkopfkabel mit Rundstecker ausgestattet. Zur Befesti- gung des Blitzkopfkabels ist das Kabel am Head einzu- stecken und anschließend durch die Überwurfmutter sicher zu verschrauben. - Seite 15 EH Pro Mini 1200P, EH Pro Mini 1200P Speed: PORTY 1200B, PORTY Premium, PORTY Premium Plus Der EH Pro Mini (nicht EH Pro Mini 1200P) Blitzkopf ver- fügt über ein Kühlgebläse, um bei schneller Blitzfolge Defekte an der Blitzröhre und damit auch am angeschlos- senen Generator zu vermeiden.
-
Seite 16: Überhitzung
Die Regelung der Blitzenergie sowie weitere Einstelllichtoptionen erfolgen dann über den angeschlos- senen Generator. Wartung EH Pro Mini Blitzköpfe benötigen wenig Wartung durch den Benutzer. Um die elektrische Sicherheit zu gewähr- leisten, muss das Gerät regelmäßig äußerlich von Staub und Schmutz befreit werden. -
Seite 17: Einstelllampe Austauschen
EH Pro Mini (Speed): 300 W / 115 V Halogen 4 AF Betrieb mit Akku: EH Pro Mini 1200 P (Speed): 50 W / 12 V Halogen 5 AM EH Pro Mini 1200 P (Speed): 100 W / 12 V Halogen 10 AM... -
Seite 18: Blitzröhre Austauschen
Lebensdauer der Lampe stark redu- ziert wird und erhöhte Berstgefahr der Halogenlampe besteht. Blitzröhre austauschen Alle EH Pro Mini Blitzköpfe verfügen über eine steckbare Blitzröhre. Im Falle eines Defektes kann diese durch den Benutzer selbst ausgetauscht werden. Vor dem Auswechseln der Blitzröhre Generator aus- schalten und anschließend den Blitzkopf vom Genera-... -
Seite 19: Turnusmäßige Überprüfung
Bedienungsanleitung // EH Pro Mini (Speed) Blitzkopf Es ist unbedingt darauf zu achten, dass nur die vorge- schriebene Blitzröhre eingesetzt wird: Blitzröhre für EH Pro Mini und EH Pro Mini 1200 P Blitzkopf: einfach beschichtet, steckbar, Art.-Nr. 9450135 Blitzröhre für beide Speed Blitzköpfe: einfach beschichtet, steckbar, Art.-Nr. -
Seite 20: 12 Kundendienst
Einstelllampen für EH Pro Mini 1200 P 50W/12V/GY 6,35 Halogen Art.-Nr. 185 100W/12V/GY 6,35 Halogen Art.-Nr. 1840 Blitzkopf-Verlängerungskabel für EH Pro Mini (EH Pro Mini 1200P) 5 m, Rundstecker Art.-Nr. 7902 (5791) 7 m, Rundstecker Art.-Nr. 7903 (5792) 10 m, Rundstecker Art.-Nr. - Seite 21 Bedienungsanleitung // EH Pro Mini (Speed) Blitzkopf Autorisierte Kundendienste im Inland Andreas Jakob Blitzservice Chapeaurougeweg 13 Tel.: 040/21984713 D-20535 Hamburg Fax: 040/21984714 Jürgen Skaletz Elektronik Service Im langen Mühlenfeld 7 Tel.: 0511/799722 D-31303 Burgdorf Fax: 0511/799484 Arne Pohl Elektronik Service Sandbergstraße 29...
-
Seite 22: Eg-Konformitätserklärung
Bedienungsanleitung // Pro Mini (Speed) Blitzkopf HENSEL-VISIT International GmbH... -
Seite 23: Introduction
User manual // EH Pro Mini (Speed) Flash Head Introduction Dear photographer, in buying a HENSEL flash system, you have purchased powerful equipment of high quality. So that you are able to work successfully and productively with this system for many years, we are giving you some advice on the use of this high tech product. -
Seite 24: Inhaltsverzeichnis
User manual // EH Pro Mini (Speed) Flash Head Table of contents 1 Introduction ..............23 2 Table of contents ............24 3 General safety regulations ........25-26 4 Overview of controls ..........27 5 Standard delivery ............27 6 Technical Data ............28 7 Starting up .............. -
Seite 25: General Safety Regulations
User manual // EH Pro Mini (Speed) Flash Head General safety regulations Generators store electrical energy in capacitors by applying high voltages. In case of connecting the EH Pro flash head to a recommended power pack, these high voltages will also be applied to the flash tube. These form a source of danger, which must be carefully excluded. - Seite 26 User manual // EH Pro Mini (Speed) Flash Head Do not route cables across the studio floor if possible, so that damage is excluded. If routing across the studio floor cannot be omitted, then it must be ensured that vehicles, ladders, etc.
-
Seite 27: Overview Of Controls
Protection glass dome clear, uncoated Modeling lamp EH Pro Mini, EH Pro Mini Speed: 650W/230V halogen EH Pro Mini 1200 P, EH Pro Mini 1200 P Speed: 50W/12V halogen Tilting head, with integrated umbrella holder Protection cap... -
Seite 28: Technical Data
User manual // EH Pro Mini (Speed) Flash Head Technical Data*** EH Pro Mini 1200 P EH Pro Mini Series / Model type EH Pro Mini 1200 P EH Pro Mini Speed (Speed) Max. capacity: 3000 J Multivoltage 1200 J... -
Seite 29: Starting Up
The EH Pro Mini heads are equipped with a user-replaceable flash tube. In case of an exchange the safety regulations must be strictly adhered to. -
Seite 30: Acclimatizing
Positioning Tilting head EH Pro Mini flash heads are equipped with a tilting head 5. The unit can be attached to a stand or pantographs by using one of the two holes a. The head can be swivelled round 360°. -
Seite 31: Fixing Of The Glass Dome
Assembly of accessories Reflectors and softboxes EH Pro Mini flash heads are equipped with a reflector quick-change mechanism and can be used with the whole range of HENSEL reflectors and softboxes of the EH line (adapter Ø: 10 cm). -
Seite 32: Fuses
Technical Data. Operation Fixing of the flash head cable Both EH Pro Mini flash heads come with a screwable flash head cable with round sockets. The flash head cable is screwed to the flash socket 3 of the flash head and tightened safely using the cap screw. -
Seite 33: Overheating
EH Pro Mini 1200P, EH Pro Mini 1200P Speed: PORTY 1200B, PORTY Premium, PORTY Premium Plus. The EH Pro Mini (not EH Pro Mini 1200 P) head is equipped with a fan to avoid overheating with fast flash sequences, which could cause damage to the flash tube and the power pack. -
Seite 34: Flashlight And Modeling Light
Maintenance EH Pro Mini flash heads do only need very few main- tenance by the user. The unit should be dry cleaned from dust from time to time. Before cleaning switch the power pack off and separate the flash head from the power pack. -
Seite 35: Replacement Of Modeling Lamp
User manual // EH Pro Mini (Speed) Flash Head Table: Modeling Lamps and Fuses EH Pro Mini Flash Heads Flash head Modeling lamp Fuse 230 V~ operation EH Pro Mini (Speed): 650 W / 230 V halogen 4 AF EH Pro Mini (Speed):... -
Seite 36: Replacement Of Flash Tube
Please order from HENSEL: Flash tube for EH Pro Mini and EH Pro Mini Speed: user-replaceable, single coated, Code No. 9450135 Flash tube for EH Pro Mini 1200 P and 1200 P Speed: user-replaceable, single coated, Code No. 9450137 Regular check National safety regulations require frequent safety checks of the electrical equipment. -
Seite 37: Accessories
User manual // EH Pro Mini (Speed) Flash Head Accessories There is a wide range of accessories for EH Pro Mini heads available: Power packs series Pro Mini, PORTY, TRIA (up to 3000J), Vela S, Vela Protection Glass Domes clear, uncoated Code No. -
Seite 38: Customer Service
User manual // EH Pro Mini (Speed) Flash Head Customer service For service ask your local dealer. HENSEL home address: HENSEL-VISIT International GmbH GERMANY Robert-Bunsen-Str. 3 D-97076 Würzburg Phone: +49 (0) 931/27881-0 Fax: +49 (0) 931/27881-50 HENSEL-VISIT International GmbH... -
Seite 39: Declaration Of Conformity
User manual // EH Pro Mini (Speed) Flash Head HENSEL-VISIT International GmbH... - Seite 40 User manual // EH Pro Mini (Speed) Flash Head HENSEL-VISIT International GmbH...
