Inhaltszusammenfassung für UNI-T UT511

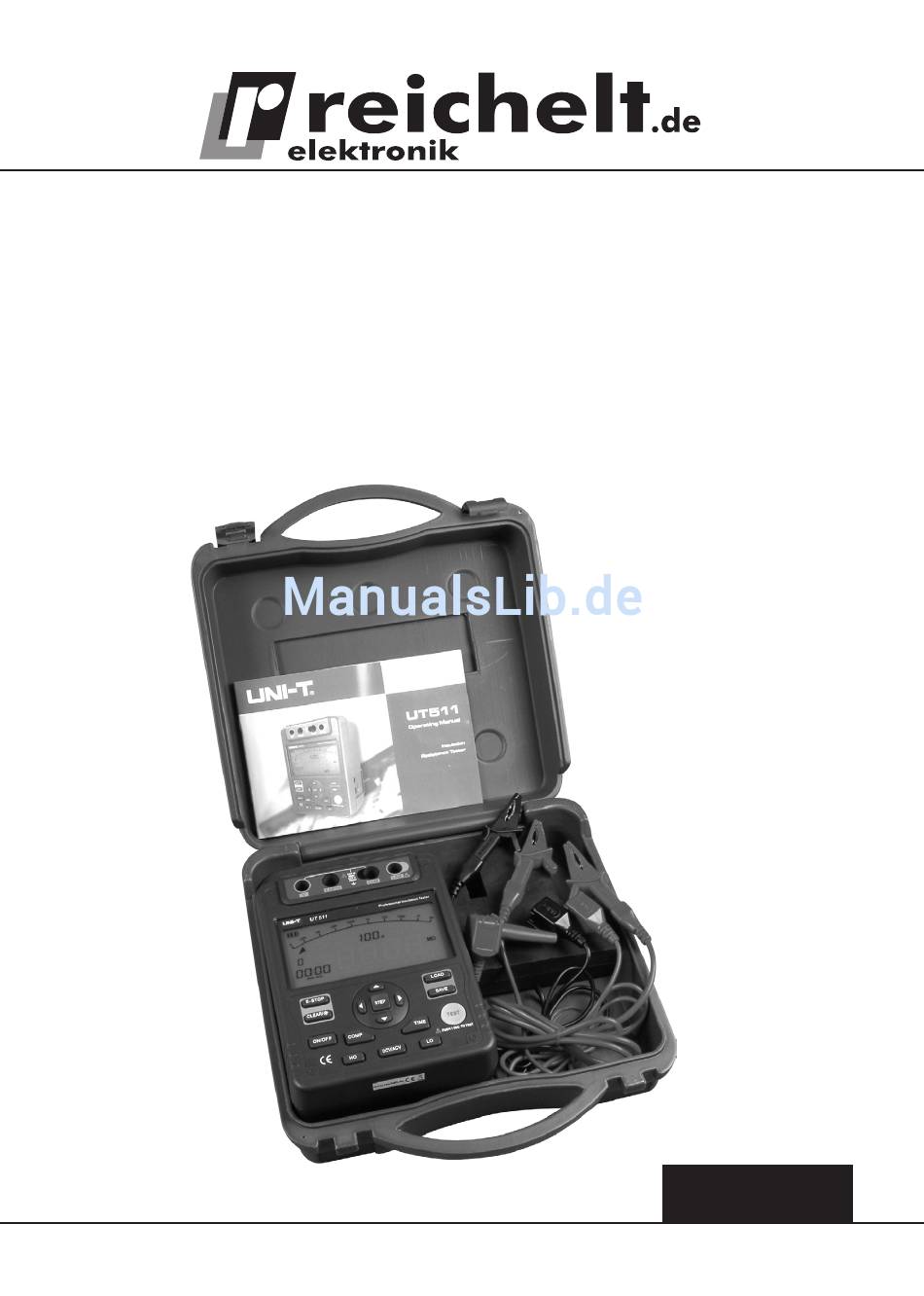

- Seite 1 Isolationsmessgerät UT 511 – Bedienungsanleitung – DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
Inhalt Beschreibung und Funktion ..................... 3 Bestimmungsgemäßer Einsatz ..................3 Sicherheits-, Service- und Betriebshinweise ............... 3 Bedien-, Anschluss- und Anzeigeelemente, Inbetriebnahme ....... 5 Messungen ..........................9 Spannungsmessung ......................9 Isolationswiderstand messen ..................10 5.2.1 Kurzzeitmessung........................11 5.2.2 Zeitgesteuerte Messung ....................11 5.2.3 Polarisations-Index-Test (PI) ..................11 5.2.4 COMPARE-Funktion (Gut/Schlecht-Test) ..............12 Durchgangsprüfung ......................12 Sonderfunktionen ......................13... -
Seite 3: Beschreibung Und Funktion
1. Beschreibung und Funktion Das Isolationsmessgerät UT511 ist ein professionelles Messgerät für die Durchführung von Installationsprüfungen an elektrischen Anlagen, Geräten und Maschinen. Es beherrscht alle für eine solche Prüfung notwendigen Messarten. Die Funktionen und Eigenschaften: · AC/DC-Spannungsmessung bis 1000 V DC/750 V AC ·... - Seite 4 · Das Gerät ist kein Spielzeug, es gehört nicht in Kinderhände und darf nicht im Zugriffsbe- reich von Kindern aufgestellt, gelagert oder betrieben werden. · Lassen Sie Verpackungsmaterialien nicht achtlos liegen, diese können für spielende Kinder zu einer Gefahr werden. ·...
-
Seite 5: Bedien-, Anschluss- Und Anzeigeelemente, Inbetriebnahme

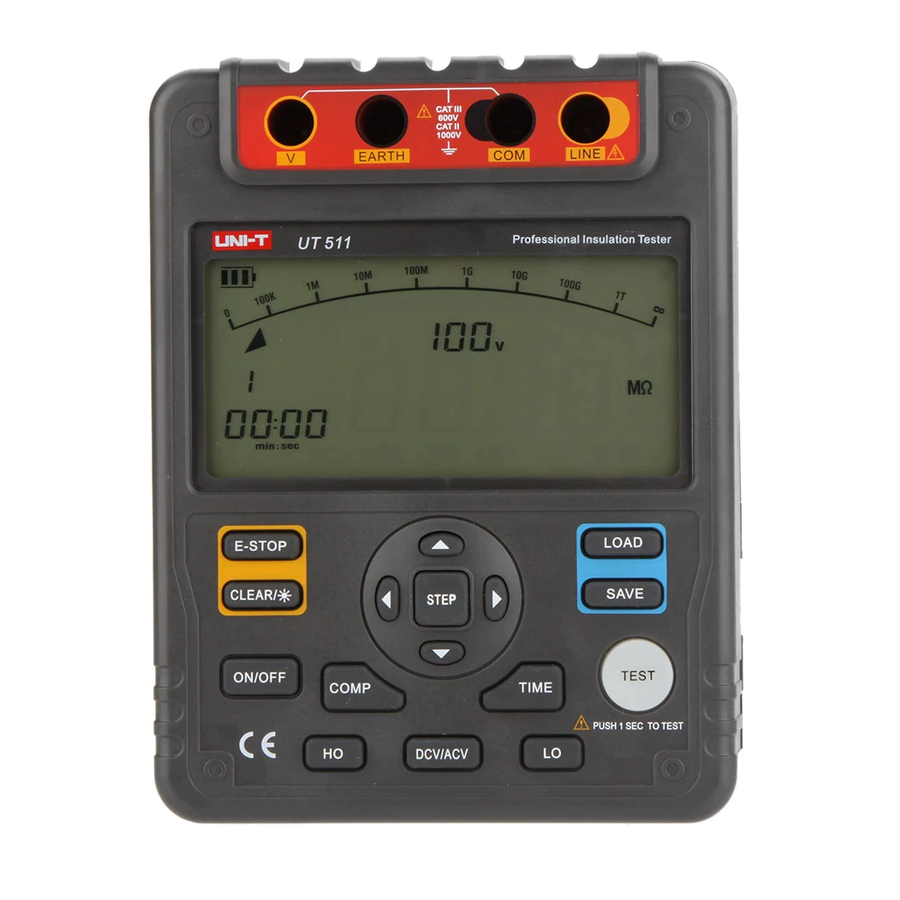

4. Bedien-, Anschluss- und Anzeigeelemente, Inbetriebnahme 1 - Display 2 - Pfeiltaste links 3 - Not-Ausschalter 4 - Taste für Speicherlöschung und Displaybeleuchtung 5 - Pfeiltaste unten 6 - Ein-/Aus-Taste 7 - Taste „COMPARE” 8 - Auswahltaste für Messart Isolationsmessung 9 - Auswahltaste für Messart Spannungsmessung 10 - Timer-Taste 11 - Auswahltaste für Messart Durchgangsprüfung... - Seite 6 Netzteilanschluss 1 - Sicherheitsabdeckung 2 - Netzteilbuchse Display 1 - Gleichspannungsmessung 2 - Datenspeicher voll 3 - Datenspeicher gelöscht 4 - Wechselspannungsmessung 5 - Timer-Aktiv-Anzeige 6 - Step-Anzeige (Menü) 7 - COMPARE-Betrieb 8 - Negatives Vorzeichen 9 - Zeit 1 (PI-Messung) 10 - Zeit 2 (PI-Messung) 11 - Daten speichern 12 - Daten aufrufen...
-
Seite 7: Tastenfunktionen
Tastenfunktionen Taste Funktion, Beschreibung ON/OFF Gerät an/aus, Einschalten: Taste ca. 1 Sek. drücken CLEAR Kurz drücken: Datenspeicher löschen Für 1 Sek. drücken: Displaybeleuchtung an/aus SAVE Kurz drücken: aktueller Messwert ist gespeichert. 18 Speicherplätze verfügbar (Speicheranzeige links Mitte im Display). Wenn der Speicher voll ist, erscheint „Full” und es ist keine weitere Speicherung möglich. - Seite 8 COMP Setzen der Bereichsgrenze für COMPARE-Betrieb Voreingestellter Wert: 100 MΩ TIME Auswahl zwischen Kurzzeitmessung, zeitgesteuerter Messung und PI-Messung TEST Starten/Stoppen des Isolations-Tests Isolationsmessung Durchgangsprüfung DCV/ACV Spannungsmessung E-STOP Not-Abschaltung, falls das Messgerät sich nicht mehr bedienen lässt Inbetriebnahme · Legen Sie entsprechend Kapitel 7 (Batteriewechsel) acht neue Batterien des Typs LR14/ Baby in das Gerät ein.
-
Seite 9: Messungen
5. Messungen 5.1. Spannungsmessung Die Eingangsspannungen dürfen nicht den Wert 1000 V DC/ 750 V AC über- schreiten. Messen Sie niemals an unbekannten Messobjekten, deren Span- nung größer als diese Werte sein könnte. Messklemmen nur an den isolierten Teilen erfassen, niemals die blanken Messklemmen berühren! Nach jeder Messung Messklemmen vom Messobjekt und Messleitungen aus dem Messgerät entfernen. -
Seite 10: Isolationswiderstand Messen
5.2 Isolationswiderstand messen Für diese Messung ist das Messobjekt allpolig von jeder Spannung zu trennen. Zusätzlich ist es allpolig von angeschlossenen weiteren Bauteilen, z. B. Motor- kondensatoren bzw, Verbrauchern (Lampen, Geräte) zu trennen. Niemals die Messklemmen kurzschließen, solange das Gerät bei der Isolati- onsmessung aktiv ist - die hohe Spannung kann das Gerät zerstören. -
Seite 11: Kurzzeitmessung
· Wählen Sie jetzt die gewünschte Messart: 5.2.1 Kurzzeitmessung · Drücken Sie die Taste TIME, um den Timermodus abzuschalten (Timer-Icon (5, s. S. 6) ver- lischt). · Drücken und halten Sie die Taste TEST für ca. 1 Sek. zum Starten der Messung. Nun wird die Messspannung ausgegeben, die Taste TEST leuchtet und das Hochspannungs-Icon (18, s. -
Seite 12: Compare-Funktion (Gut/Schlecht-Test)
5.2.4 COMPARE-Funktion (Gut/Schlecht-Test) · Drücken Sie die Taste COMP, im Display erscheint das COMP-Symbol. · Stellen Sie mit den Pfeiltasten links/rechts und STEP (siehe Beschreibung Tastenfunktio- nen) den gewünschten Isolationswiderstand ein. Das Minimum ist 1 MΩ, das Maximum der Wert, der laut technischen Daten für die jeweils gewählte Messspannung zulässig ist. ·... -
Seite 13: Sonderfunktionen
· In dieser Messart können auch LEDs getestet werden: Anode an rote Messklemme, Katode an schwarze Messklemme. Eine intakte LED muss jetzt leuchten. 6. Sonderfunktionen 6.1 Messwertspeicherung · Mit dem Drücken der Taste SAVE wird der aktuelle Messwert im Messwertspeicher gespei- chert. -
Seite 14: Batteriewechsel, Batteriezustandsanzeige
7. Batteriewechsel, Batteriezustandsanzeige Vor Öffnen des Gerätes alle Messleitungen entfernen! Erst wieder mit dem Gerät arbeiten, wenn dieses vollständig verschlossen ist. · Wechseln Sie die Batterie, sobald das Batteriesymbol im Display mit nur noch einem Seg- ment (siehe unten), spätestens aber, wenn das Batterie-Leer-Symbol erscheint. ·... -
Seite 15: Wartung, Lagerung Und Pflege
8. Wartung, Lagerung und Pflege · Trennen Sie das Gerät nach dem Einsatz von jedem Messobjekt und entfernen Sie die Messleitungen aus dem Gerät. · Kontrollieren Sie Gehäuse, Bedienelemente, Anschlüsse, Messleitungen auf Beschädigun- gen. · Lagern Sie das Gerät sauber, kühl und trocken. ·... -
Seite 16: Entsorgungshinweise
Spannungsmessung: Bereich Auflösung Genauigkeit DC: 30 - 1000 V ±(2,0%+3Digit) AC: 30 - 750 V 30 - 100 V: ±(2,0%+5Digit) (50/60 Hz) 100 - 750 V: ±(2,0%+3Digit) Isolationswiderstand Mess- Bereiche Leerlauf- Teststrom Genauigkeit spannung spannung 100 V 0,1 - 99,9 MΩ 100 V DC +20% 1 - 1,2 mA 100 kΩ...
