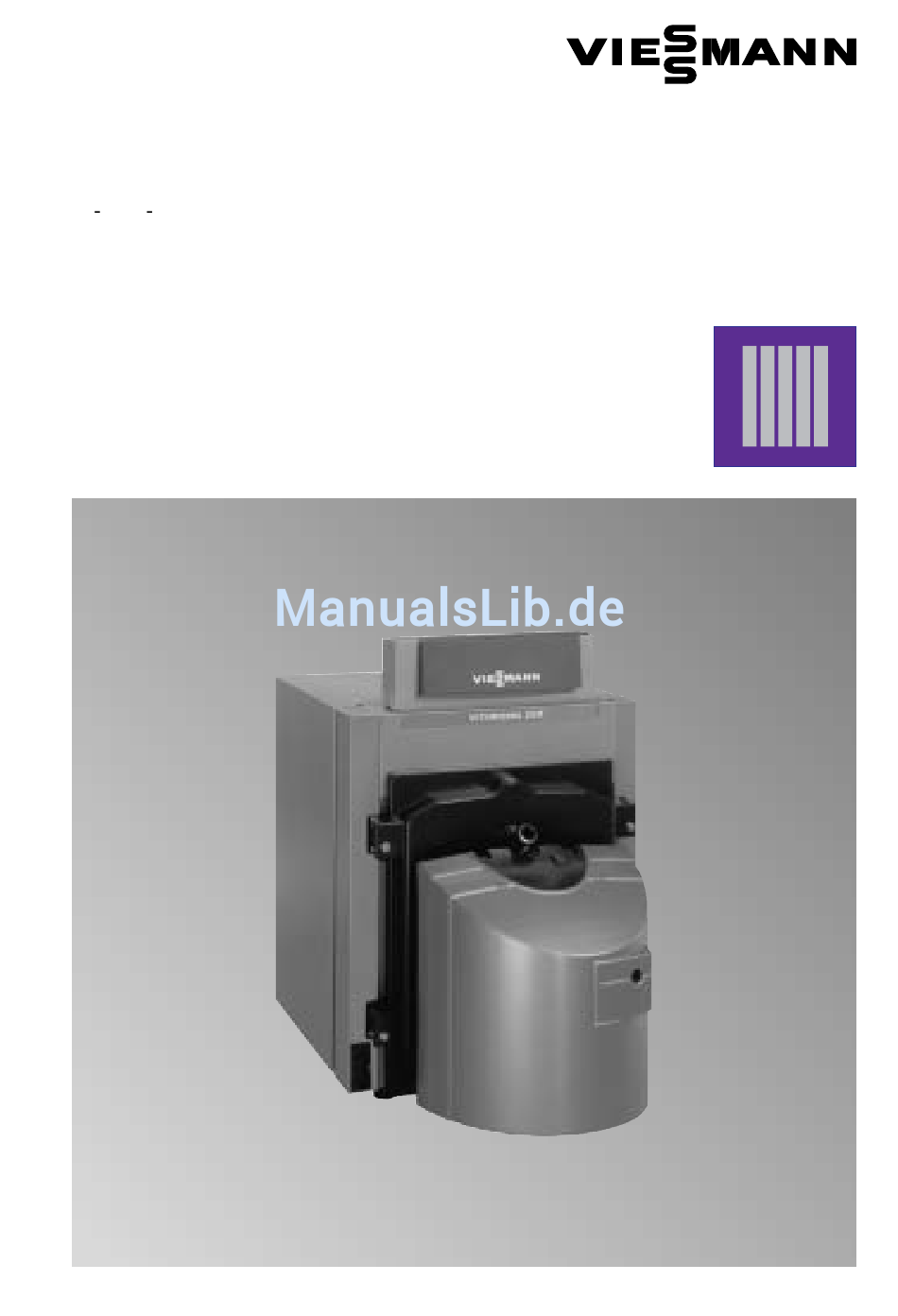

Serviceanleitung
für die Fachkraft

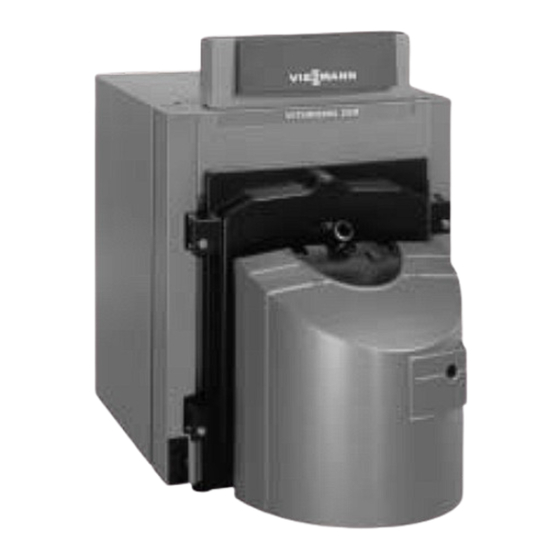

Vitorond 200
Typ VD2, 125 bis 270 kW
Öl /Gas Heizkessel
VITOROND 200
Bitte aufbewahren!
5681 512
5/2005

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann VD2

  • Seite 1 Serviceanleitung für die Fachkraft Vitorond 200 Typ VD2, 125 bis 270 kW Öl /Gas Heizkessel VITOROND 200 Bitte aufbewahren! 5681 512 5/2005...
  • Seite 2: Allgemeine Informationen

    Bauteilen mit sicherheitstechnischer Inspektion, Wartung und Instand Funktion sind unzulässig. setzung müssen von autorisierten Bei Austausch müssen die passenden Fachkräften (Heizungsfachbetrieb/ Original Einzelteile von Viessmann Vertragsinstallationsunternehmen) oder gleichwertige, von Viessmann durchgeführt werden. freigegebene Einzelteile verwendet werden. Bei Arbeiten an Gerät/Heizungsanlage diese spannungsfrei schalten (z.
  • Seite 3: Inhaltsverzeichnis

    Inhalt Inhaltsverzeichnis Seite Allgemeine Informationen Sicherheitshinweise ....................... Bedienungs und Serviceunterlagen .
  • Seite 4: Erstinbetriebnahme, Inspektion Und Wartung

    Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte Erstinbetriebnahme, Inspektion und Wartung Weitergehende Hinweise zu den Arbeitsschritten siehe jeweils angegebene Seite. Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite 1. Anlage in Betrieb nehmen ............2.
  • Seite 5: Weitere Angaben Zu Den Arbeitsschritten

    Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten Anlage in Betrieb nehmen Bedienungsanleitung, Serviceanleitung Regelung und Brenner 1. Prüfen, ob die Wirbulatoren in die Bei Mehrkesselanlagen emp Heizgaszüge eingeschoben sind fehlen wir alle Heizkessel (siehe Seite 10); dazu Kesseltür gleichzeitig in Betrieb zu öffnen.
  • Seite 6 Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 6. Abgasschieber bzw. klappe (falls vorhanden) öffnen. 7. Prüfen, ob die Reinigungs öffnungen am Abgasabzug verschlossen sind. 8. Absperrventile der Öl bzw. Gas leitung öffnen. 9. Hauptschalter, Schalter für die Heizkreispumpe und Betriebs schalter für den Brenner in dieser Reihenfolge einschalten (Betriebs...
  • Seite 7: Kesseltür Und Reinigungsdeckel Öffnen

    Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) ¨ Sicherheitshinweis! Heizwasserseitige Anschlüsse dürfen nur geöffnet werden, wenn der Heizkessel drucklos ist. Heizkessel nur bei geöffneter Entlüftung mit Saugpumpe entleeren. Kesseltür und Reinigungsdeckel öffnen Hinweis! Bei Gasbrenner Gasanschlussrohr abbauen.
  • Seite 8 Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Wirbulatoren herausziehen und reinigen A nur bis 230 kW...
  • Seite 9: Heizfläche, Abgasabzug Und Abgasrohr Reinigen

    Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Heizfläche, Abgasabzug und Abgasrohr reinigen 1. Züge A und Brennkammer B mit den Bürsten reinigen. Zwischenräume und Rippen mit der schmalen Seite der kleineren Bürste reinigen. Verbrennungsrückstände mit einem Staubsauger aussaugen. 2.
  • Seite 10: Wirbulatoren Einschieben, Kesseltür Und Reinigungsdeckel Anschrauben

    Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Wirbulatoren einschieben, Kesseltür und Reinigungsdeckel anschrauben Hinweis! Bei Gasbrenner Gasanschlussrohr anbauen. ¨ Sicherheitshinweis! Dichtheitsprüfung aller gasseitigen Verbindungen durchführen. A Nur bis 230 kW: Wirbulatoren bis zum Anschlag in den zweiten Zug einschieben. B Wirbulatoren in Pfeilrichtung in den dritten Zug einbringen.
  • Seite 11: Membran Ausdehnungsgefäß Und Druck Der Anlage Prüfen

    Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Membran Ausdehnungsgefäß und Druck der Anlage prüfen Hinweise des Herstellers des Membran Ausdehnungsgefäßes beachten. Prüfung bei kalter Anlage durchführen. 1. Anlage so weit entleeren bzw. Kappenventil am Membran Ausdehnungsgefäß schließen und Druck abbauen, bis Mano meter 0 anzeigt.
  • Seite 12: Wasserbeschaffenheit Prüfen

    Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Wasserbeschaffenheit prüfen Anforderungen siehe Seite 20. Die Menge des Ergänzungswassers und die jeweilige Konzentration an Calciumhydrogenkarbonat [Ca(HCO ] in Tabelle eintragen. Wasser Datum Füll Ergän Zähler Gesamt Konzen aufbereitung wasser zungs stand wasser...
  • Seite 13: Schauglas An Der Kesseltür Reinigen

    Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Schauglas an der Kesseltür reinigen Dichtungen und Schlauchverbindung auf Dichtheit prüfen. Mischer auf Leichtgängigkeit und Dichtheit prüfen 1. Motorhebel vom Mischergriff 2. Dichtheit des Mischers prüfen. abziehen und Mischer auf Bei Undichtheit O Ring Dichtungen Leichtgängigkeit prüfen.
  • Seite 14: Brenner Einregulieren

    Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Brenner einregulieren Serviceanleitung des Brenners bzw. separate Unterlagen des Brennerherstellers Den größten Öl bzw. Gasdurchsatz Betrieb mit Brennerbelastung < 60 % des Brenners auf die Nenn Wärme Die Mindestkesselwassertemperatur leistung des Heizkessels einstellen. beträgt bei Ölbetrieb 60 ºC und bei Zum Schutz vor Taupunktkorrosion Gasbetrieb 65 ºC.
  • Seite 15: Einzelteilliste

    Einzelteilliste Einzelteilliste Hinweise für Ersatzbestellungen! 039 Seitenprofil für Untergestell Best. Nr. und Herstell Nr. (siehe 040 Stirnblech für Untergestell Typenschild) sowie die Positions 200 Blende (mit Pos. 213) nummer des Einzelteiles (aus 201 Oberblech dieser Einzelteilliste) angeben. 202 Vorderblech oben Handelsübliche Teile sind im 203 Seitenblech links örtlichen Fachhandel erhältlich.
  • Seite 16 Einzelteilliste Einzelteilliste (Fortsetzung)
  • Seite 17 Einzelteilliste Einzelteilliste (Fortsetzung)
  • Seite 18 Einzelteilliste Einzelteilliste (Fortsetzung) 027 032...
  • Seite 19 Einzelteilliste Einzelteilliste (Fortsetzung) 033 031...
  • Seite 20: Anhang

    Anhang Anforderungen an die Wasserbeschaffenheit Heizungsanlagen mit bestimmungsgemäßen Betriebstemperaturen bis 100 ºC (VDI 2035) Anforderungen an das Heizwasser Heizkessel Calciumhydrogen Maximal zulässige Füll und gesamtleistung karbonat Konzentration Ergänzungswassermenge der Anlage [Q [Ca(HCO ] des Füll und Ergänzungswassers 100 kW < Q x 350 kW Ca (HCO x 2,0 mol/m ] = dreifaches...
  • Seite 21 Anhang Anforderungen an die Wasserbeschaffenheit (Fortsetzung) salzarm salzhaltig mS/cm El. Leitfähigkeit bei 25 ºC 10 bis 30 > 30 bis 100 > 100 bis 1500 Allg. Anforderungen klar, ohne Sedimente pH Wert bei 25 ºC 9 10 9 10,5 9 10,5 *2, *3 Sauerstoff (O mg/Liter...
  • Seite 22: Technische Daten

    Anhang Technische Daten Nenn Wärmeleistung Produkt ID Nummer gemäß Wirkungsgradrichtlinie CE 0085 AQ 0831 gemäß Druckgeräterichtlinie CE 0091 AQ 0831 Heizgasseitiger Widerstand mbar Notwendiger Förderdruck Pa/mbar Abgaskennwerte Temperatur Kesselwassertemp. 60 ºC bei Nenn Wärmeleistung ºC bei Teillast ºC Kesselwassertemp. 80 ºC ºC Produktkennwerte (gemäß...
  • Seite 23: Protokoll

    Anhang Protokoll Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:...
  • Seite 24: Konformitätserklärung

    Anhang Konformitätserklärung für Vitorond 200 Bei Betrieb mit einer Absicherungstemperatur von 110 ºC Wir, die Viessmann Werke GmbH & Co KG D 35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitorond 200, Typ VD2 H mit Kesselkreisregelung Vitotronic und H mit Kesselkreisregelung Vitotronic und Gebläsebrenner Vitoflame...
  • Seite 25 Anhang Konformitätserklärung für Vitorond 200 (Fortsetzung) Bei Betrieb mit einer Absicherungstemperatur von 120 ºC Wir, die Viessmann Werke GmbH & Co KG D 35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitorond 200, Typ VD2 H mit Kesselkreisregelung Vitotronic und H mit Kesselkreisregelung Vitotronic und Gebläsebrenner Vitoflame...
  • Seite 26: Herstellerbescheinigung

    Anhang Herstellerbescheinigung gemäß 1. BlmSchV Wir, die Viessmann Werke GmbH & Co KG D 35107 Allendorf, bestätigen, dass folgendes Produkt die nach 1. BImSchV § 7 (2) geforderten NO Grenzwerte einhält: Heizkessel Brenner Einheit Vitorond 200 mit Vitoflame Ölbrenner Allendorf, den 13. November 2002 Viessmann Werke GmbH &...
  • Seite 27: Stichwortverzeichnis

    Anhang Stichwortverzeichnis Abgasabzug und Abgasrohr Kesseltür und Reinigungsdeckel reinigen, 9 anschrauben, 10 Abgasrohr auf Dichtheit prüfen, 4 Kesseltür und Reinigungsdeckel Alle abgasseitigen Dichtungen und öffnen, 7 Dichtschnüre prüfen, 4 Konformitätserklärung, 24 Anforderungen an die Wasser beschaffenheit, 5, 20 Anlage außer Betrieb nehmen, 4 Membran Ausdehnungsgefäß...
  • Seite 28 Anhang Viessmann Werke GmbH & Co KG D 35107 Allendorf Telefon:0 64 52 70 0 Telefax: 0 64 52 70 27 80 www.viessmann.de...
