Viessmann SV Montageanleitung
Vorschau ausblenden
Andere Handbücher für SV:
- Planungsanleitung (152 Seiten) ,
- Montageanleitung (32 Seiten) ,
- Bedienungsanleitung (10 Seiten)
Verwandte Anleitungen für Viessmann SV
Inhaltszusammenfassung für Viessmann SV

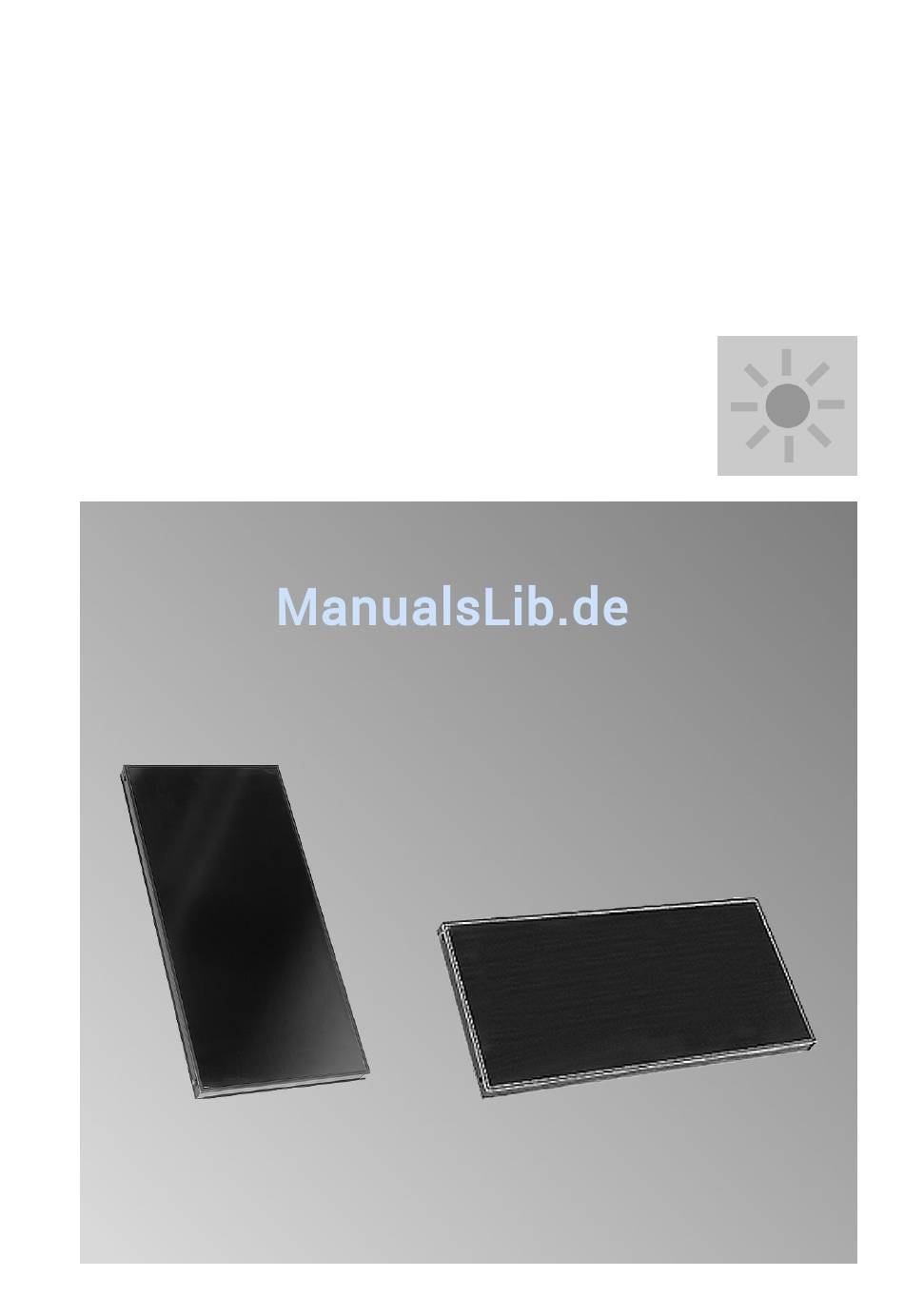

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitosol-F Typ SV und SH Flachkollektor für aufgeständerte Montage VITOSOL-F Nach Montage entsorgen! 5458 706 8/2010...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Arbeiten an der Anlage Achtung ■ Anlage spannungsfrei schalten (z.B. Dieses Zeichen warnt vor Sach- an der separaten Sicherung oder und Umweltschäden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Montageablauf Bauteile........................ Kollektorreihenabstand z ermitteln............... Montagehinweise....................Kollektorstützen und Kollektoren aufbauen............Anschluss-Set und Kollektortemperatursensor montieren........11 Installation......................13 Inbetriebnahme....................15... -
Seite 4: Bauteile
Bauteile Hinweis Die Kollektorstützen gibt es für Vitosol-F, Typ SV und SH jeweils für einen Neigungs- winkel von 30, 45 und 60°. SV, 60° 1 Kollektorstütze mit Fußblechen 6 Klemmstein 2 Unterlegscheibe 7 8,4 mm 7 Verbindungsblech 3 Sechskantmutter M 8... -
Seite 5: Kollektorreihenabstand Z Ermitteln
Bauteile (Fortsetzung) Zubehör für ein Kollektorfeld Zubehör für eine Solaranlage qP Verbindungsrohr Tauchhülsen-Set, bestehend aus: qZ Stützhülse Anschluss-Set, bestehend aus: qU Klemmringverschraubung qQ Profilschelle (T-Stück), 7 22 mm qW Anschlussrohr (lang) qI Tauchhülse qE Anschlussrohr (kurz) qO Zugentlastungsverschraubung qR Verschluss-Stopfen wP Wärmedämmung qT Klemmringverschraubung (Winkel) 7 22m, 90 °... -
Seite 6: Montagehinweise
Kollektorreihenabstand z ermitteln (Fortsetzung) α α β β Winkel des Sonnenstands z Kollektorreihenabstand α Kollektorneigungswinkel Neigungswinkel α Kollektorreihenabstand z in mm Typ SV Typ SH Flensburg 30° 7630 5715 45° 9600 4260 60° 10890 4830 Kassel 30° 6385 2845 45°... - Seite 7 Montagehinweise (Fortsetzung) ■ Montage auf Stahlträgern B (siehe Bauseitigen Unterbau rechtwinklig Abbildung auf Seite 8): und in Waage zur Aufstellungsrich- tung der Kollektoren ausrichten. ■ Für die Berechnung der Auflasten steht unter www.viessmann.com das Viessmann Berechnungspro- gramm „SOLSTAT“ zur Verfügung.
-
Seite 8: Kollektorstützen Und Kollektoren Aufbauen
Kollektorstützen und Kollektoren aufbauen Für je 1 bis 6 Kollektoren nebeneinander zwei Verbindungsstreben diagonal an Stellstützen schrauben. - Seite 9 Kollektorstützen und Kollektoren aufbauen (Fortsetzung) Neigungswinkel α 30° 45° 60° 30° 45° 60° 2413 2200 1838 1921 1921 1921 ■ Beim ersten und letzten Kollektor muss die Typenschildseite außen lie- gen. Bei nur einem Kollektor Verrohrung gegenüber der Typenschildseite aus- führen.
- Seite 10 Kollektorstützen und Kollektoren aufbauen (Fortsetzung) Zwischen 2. und 3. Auflagestütze, 4. und 5. usw. oben auf die Klemmsteine Verbin- dungsblech schrauben. Maß z: 21 mm Typenschild Kollektoranschluss...
-
Seite 11: Anschluss-Set Und Kollektortemperatursensor Montieren
Anschluss-Set und Kollektortemperatursensor montieren Bei Montage der Klemmringverschrau- An Klemmringverschraubungen keine bung beachten: ausgeglühten Kupferrohre einsetzen. ■ Alle Rohrenden müssen rechtwinklig und entgratet sein. ■ Überwurfmutter und Klemmring auf Rohre aufschieben und Gewinde- gänge mit etwas Öl benetzen. ■ Rohr bis Anschlag in Klemmringver- schraubung einschieben. - Seite 12 Anschluss-Set und Kollektortemperatursensor… (Fortsetzung) A Vorlaufanschluss C Auftulpung B Rücklaufanschluss D Typenschild...
-
Seite 13: Installation
Am besten geeignet sind verwenden. metallisch dichtende Verbindungen, Kollektoren nicht betreten! Klemmringverschraubungen oder Im Bereich des Kollektors und Viessmann Steckverbindungen mit am Kollektor nicht löten! doppelten O-Ringen. Falls andere Dichtungen verwendet ■ Leitungen so legen, dass eine voll- werden, z.B. Flachdichtungen, muss ständige Entlüftung gewährleistet... - Seite 14 Installation (Fortsetzung) ■ Das Ausdehnungsgefäß muss nach Berechnung des Vordrucks DIN 4807 zugelassen sein. siehe Serviceanleitung Membranen und Dichtungen des Aus- „Vitosol“. dehnungsgefäßes und des Sicher- heitsventils müssen für das Wärme- ■ Bei Betrieb ohne Solar-Divicon nur trägermedium geeignet sein. Sicherheitsventile einsetzen, die für 120°C und max.
-
Seite 15: Inbetriebnahme
Inbetriebnahme Inbetriebnahme der Solaranlage siehe Serviceanleitung „Vitosol“. - Seite 16 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon: 06452 70-0 Telefax: 06452 70-2780 www.viessmann.de...
