- Seite 1 Stückholzfeuerung für 1/2 m Scheitholz Bedienungsanleitung BMK-A-00-00-00-02-BADE DE-B30-004-V06-0412 (V3.0)
-
Seite 2: Informationen Zur Dokumentation
Fall beachten sollten, sind in dieser Anleitung wie nebenan bezeichnet. Sämtliche Inhalte dieses Dokumentes sind Eigentum von GUNTAMATIC und somit urheberrechtlich geschützt. Jede Vervielfältigung, Weitergabe an Dritte oder Nutzung zu anderen Zwecken ist ohne schriftliche Genehmigung des Eigentümers untersagt. -
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung BMK Inhaltsverzeichnis Seite BMK-C-00-00-00-01-BADE Einleitung .............5 Kurzbeschreibung Typenprüfung Weitere Informationen Wichtige Hinweise ..........6 Verwendungszweck Betreiben der Heizanlage Gewährleistung und Haftung Sicherheitshinweise Anlagenbestandteile..........10 Sicherheitseinrichtungen........11 Schaltfeldbeschreibung ........12 Menü- und Ebenenübersicht......13 Infoebene Hausebene 6.2.1 Automatische Zündung 6.2.2 Auswahl Zündprogramme Kundenebene 6.3.1 Heizkreis Menü... - Seite 4 Bedienungsanleitung BMK Inhaltsverzeichnis Seite Betrieb der Heizanlage ........30 Inbetriebnahme Kontrollen an der Heizanlage Brennstoffbeschaffenheit Brennstoffeinstellung Anheizvorgang 8.5.1 manuelles Anheizen 8.5.2 automatisches Anheizen Heizbetrieb Asche entleeren Reinigung und Pflege ........35 Zwischenreinigung Generalreinigung 10 Störungsbeseitigung .........37 11 Sicherungswechsel ...........38...
-
Seite 5: Einleitung

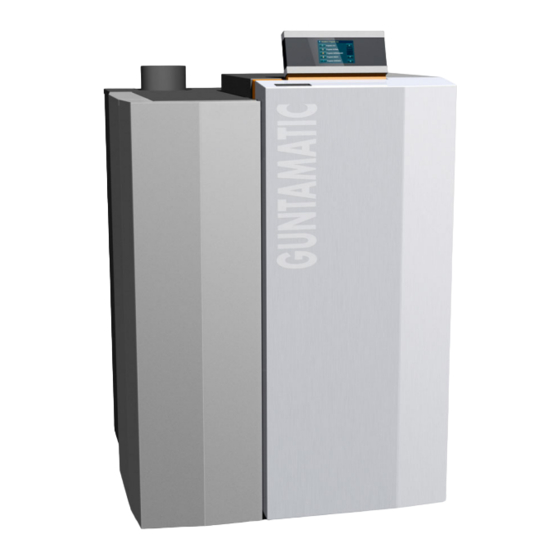

Sicherheitshinweise in Kapitel 2. Kurzbeschreibung BMK-01-01-00-00-01-BADE Die Stückholzfeuerung BMK ist ein moderner Heizkessel in den Leistungsgrößen 20 kW, 30 kW, 40 kW oder 50 kW. Die Beschickung des Kessels erfolgt manuell. Die Brennstoff- zündung kann auf Wunsch automatisch erfolgen. Die autom. -
Seite 6: Wichtige Hinweise
Bedienungsanleitung BMK Wichtige Hinweise BS-02-00-00-00-01-BADE Die Feuerung ist nach dem neuesten Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Trotzdem kann falsches Bedienen, Verwenden unzulässigen Brennstoffen oder Unterlassen einer erforderlichen Reparatur zu Personen- und Sachschäden führen. Sie vermeiden gefährliche Situationen, indem Sie die Feuerung nur dazu verwenden, wozu sie konstruiert wurde und sie sachgemäß... -
Seite 7: Sicherheitshinweise
Bedienungsanleitung BMK Sicherheitshinweise BS-02-04-00-00-01-BADE Um Unfällen vorzubeugen, dürfen sich keine Kleinkinder im Heizraum oder Brennstofflagerraum aufhalten. Beachten Sie bitte folgende Sicherheitshinweise! Dadurch schützen Sie sich und verhindern Schäden an Ihrer Heizanlage. Netzschalter BS-02-04-00-01-01-BADE Hinweis: Der Netzschalter muss immer eingeschaltet bleiben und darf nur im funktionslosen... - Seite 8 Bedienungsanleitung BMK Wartungsarbeiten BS-02-04-00-06-01-BADE Hinweis: Führen Sie Wartungsarbeiten regelmäßig durch oder machen Sie von unserem Kundendienst Gebrauch! Ascheentleerung BS-02-04-00-07-01-BADE Gefahr: Restglut kann zu Bränden führen! Entleeren bzw. lagern Sie Asche aus dem Kessel nur in nicht brennbaren Gefäßen! Kesselreinigung BS-02-04-00-08-01-BADE Vorsicht: Berühren von heißen Teilen kann...
- Seite 9 Bedienungsanleitung BMK Heizbetrieb SY-02-04-00-01-01-BADE Gefahr: Achtung Verpuffungsgefahr! Während des Heizbetriebes dürfen die Kesseltüren oder die Reinigungsöffnung nicht geöffnet werden. Notfall: Hautverbrennungen mit kaltem Wasser kühlen! Erste Hilfe leisten → Notarzt alarmieren! Kaminzugregler BS-02-04-00-12-01-BADE Gefahr: Achtung Verpuffungsgefahr! Ein Kaminzugregler mit Explosionsklappe ist unbedingt erforderlich! Sicherheitsabstände...
-
Seite 10: Anlagenbestandteile
Bedienungsanleitung BMK Anlagenbestandteile BS-03-00-00-00-01-BADE Schnittbild BMK BMK-03-01-00-00-01-BADE 1. großer Füllraum 2. engmaschiger heißer Rost 3. Aschelade 4. geregelte, vorgewärmte Sekundärluft 5. geregelte, vorgewärmte Primärluft 6. Turbo-Brennkammer 7. Wirbulatoren 8. Reinigungshebel 9. Saugzuggebläse 10. Rauchrohr 11. Kesselschaltfeld 12. Servo-Motoren für Primär- und Sekundärluft 13. -
Seite 11: Sicherheitseinrichtungen
Bedienungsanleitung BMK Sicherheitseinrichtungen BS-04-00-00-00-01-BADE Um ein Überhitzen des Heizkessels zu verhindern, reduziert die Regelung die Heizleistung. Droht der Heizkessel trotzdem überhitzen, unterscheidet Regelung zwischen mehreren Sicherheitsstufen. Sicherheitsstufe 1 SY-04-00-00-01-01-BADE Kesseltemperatur 87° C Das Saugzuggebläse stoppt und die Verbrennungsluftzufuhr wird geschlossen. -
Seite 12: Schaltfeldbeschreibung
Bedienungsanleitung BMK Schaltfeldbeschreibung BS-05-00-00-00-01-BADE Das Gerät verfügt über eine große Touch-Bedieneinheit mit Menüführung. Alle Einstellmöglichkeiten und Abfragen werden im Display angezeigt. Durch Drücken der „Buttons“ am Touch- Display können alle Einstellungen durchgeführt werden. Auftretende Meldungen werden am Display eingeblendet. BMK-05-00-00-01-01-BADE... -
Seite 13: Menü Und Ebenenübersicht
• • • • Parameter WW0 Datum/Uhrzeit im Inbetriebnahmemenü aktiviert wurden! Parameter WW1 Änderungen in der Service- und Parameterebene • • • • Parameter WW2 dürfen nur in Absprache mit GUNTAMATIC durchgeführt werden! Parameter HP0 Anlageneinstellungen Aufbau des Touch-Bedienfeldes BS-06-00-00-01-01-BADE Kopfzeile Scrollbalken... -
Seite 14: Infoebene
Bedienungsanleitung BMK Infoebene (Kunde) BMK-06-01-00-00-01-BADE Mit den Buttons „DOWN“ und „UP“ „blättern“ Sie in der Infoebene nach oben bzw. nach unten. Störung → oberste Priorität klar definierte Fehlermeldungen werden angezeigt und mit Datum und Uhrzeit des Auftretens gespeichert Fehlerquittierung über den Button „Quit“... -
Seite 15: Hausebene
Bedienungsanleitung BMK Hausebene (Kunde) BMK-06-02-00-00-01-BADE Alle Heizprogramme und Menüs sind aufgelistet beschrieben: Heizbetrieb und Warmwasserbereitung abgeschaltet Heizbetrieb und Warmwasserbereitung nach Uhrenprogramm Warmwasserbereitung nach Uhrenprog. WW-Sommer → Heizbetrieb abgeschaltet Heizbetrieb → Tag und Nacht (Warmwasserbereitung nach Uhrenprogramm) Absenkbetrieb → Tag und Nacht (Warmwasserbereitung nach Uhrenprogramm) Absenkbetrieb bis zu einem bestimmten Zeitpunkt →... -
Seite 16: Kundenebene
Bedienungsanleitung BMK Kundenebene (Kunde) BMK-06-03-00-00-01-BADE Je nach Anlagenkonfiguration können die Menüebene und die Untermenüs mit unterschiedlichem Inhalt angezeigt werden. Menü Heizkreis 0 → zeitgesteuerter Pumpenheizkreis auf HKR 0 Menü Heizkreis 1 → zeitgesteuerter gemischter Heizkreis auf HKR 0 Menü Heizkreis 2 →... -
Seite 17: Menü Heizkreis
Bedienungsanleitung BMK 6.3.1 Heizkreis Menü (Kunde) BS-06-03-01-00-01-BADE Im Menü Heizkreis können Sie Einstellungen für die jeweiligen Heizkreise vornehmen. Status der Heizkreisansteuerung Einstellmöglichkeit für Heiz- und Absenkzeiten Einstellmöglichkeit der Tag-Solltemperatur Einstellmöglichkeit der Nacht-Solltemperatur Einstellmöglichkeit Raumeinfluss bzw. Thermostatfunktion Einstellmöglichkeit der Heizkurve Wechsel vom Absenkbetrieb auf Solltemperatur-Nacht Außentemperaturabschaltung der Heizkreise... -
Seite 18: Menü Kundenmenü
Im Menü Detailanzeige können alle möglichen Betriebs- zustände, Fühlerwerte und Schaltzustände der Anlage ab- gefragt werden. Es können im Menü keine Einstellungen vorgenommen werden. Dieses Menü dient vorwiegend der telefonischen Erkundung möglicher Fehlerquellen unterstützt den GUNTAMATIC-Fachmann bei der Behebung. 6.3.5 Datum/Uhrzeit Menü (Kunde) BS-06-03-06-00-01-BADE... -
Seite 19: Serviceebene
Bedienungsanleitung BMK Serviceebene (Fachmann) BS-06-04-00-00-01-BADE CODE Eingabe erforderlich! Einstellungen oder Änderungen in der Serviceebene dürfen nur in Absprache mit GUNTAMATIC oder einem autorisierten GUNTAMATIC-Fachmann vorgenommen werden! Servicemenü Resetdaten → Achtung: Möglicher Verlust aller Anlageneinstellungen!!! Servicemenü Fehlerseite → Fehlerspeicher Servicemenü Testprogramm →... -
Seite 20: Servicemenü Inbetriebnahme
Bedienungsanleitung BMK 6.4.3 Inbetriebnahme Servicemenü (Fachmann) BMK-06-04-01-00-01-BADE Im Servicemenü Inbetriebnahme werden alle vorhandenen Anlagenkomponenten programmiert und aktiviert. Einstellung Kesseltyp Einstellung Kesselleistung → am Typenschild ersichtlich Einstellung Drehzahlregelung → für KLP und SLP einstellbar Einstellung Pufferbetrieb Aktivierung automatische Zündung → optional erhältlich Aktivierung Heizkreisregler 0 →... -
Seite 21: Servicemenü Parameter Heizkreis / Estrichprog
→ Verblock Funktion zur witterungsgeführten Steuerung eines Öl/Gaskessels in Verbindung mit einem Umschaltventil (3-Weg Mischer oder Zonenventil) zur Verblockung des Pufferspeichers; zur Realisierung des Anlagenschemas BMK-16-X Hinweis: Die Funktion Verblock/ZUP kann nur in Verbindung mit einer witterungsgeführten Heizkreisreglung aktiviert werden!! 6.4.4... -
Seite 22: Servicemenü Parameter Warmwasser
→ Verblock ist die Puffertemperatur oben (T3) kleiner der Anforderungstemperatur der Heiz- oder Warmwasserkreise und die Rauchgastemperatur am BMK/Synchro kleiner 130° C (RGT- Brenner), so wird über den Ausgang HP0 (Verblock) der Öl/Gaskessel angesteuert; gleichzeitig wird der Mischer/Motorventil (UMV) über den Ausgang HP1 (Befehl „Mischer Zu“) für die Dauer Parameter „LZ-Verblock“... -
Seite 23: Servicemenü Anlageneinstellungen
Bedienungsanleitung BMK 6.4.7 Anlageneinstellungen Servicemenü (Fachmann) BMK-06-04-04-00-01-BADE Einstellmöglichkeit spezieller Kessel und Anlagenparameter Einstellmöglichkeit Anlagentyp → am Typenschild ersichtlich Einstellmöglichkeit Kesseltyp → am Typenschild ersichtlich Einstellmöglichkeit der Drehzahlregelung → für KLP und SLP Einstellmöglichkeit Pufferbetrieb Einstellmöglichkeit automatische Zündung → optional erhältlich Einstellmöglichkeit Heizkreisregler 0... -
Seite 24: Kundeneinstellungen
Bedienungsanleitung BMK Kundeneinstellungen BS-07-00-00-00-01-BADE Heizprogramm aktivieren SY-07-01-00-00-01-BADE Um das Prog. „NORMAL“ zu aktivieren, gehen Sie wie unten beschrieben Schritt für Schritt vor: 1) → tippen Sie mit dem Finger auf das Touch-Display 2) → tippen Sie auf den Button „Hausebene“... -
Seite 25: Heizprogramm Deaktivieren
Bedienungsanleitung BMK Heizprogramm deaktivieren SY-07-02-00-00-01-BADE Um das Prog. „NORMAL“ auf Programm „AUS“ zu stellen, gehen Sie - wie unten beschrieben - Schritt für Schritt vor. 1) → tippen Sie mit dem Finger auf das Touch-Display 2) → tippen Sie auf den Button „Hausebene“... -
Seite 26: Uhrenprogramm Einstellen
Bedienungsanleitung BMK Uhrenprogramm einstellen SY-07-03-00-00-01-BADE Nur während der im Uhrenprogramm freigegebenen Zeiten können die Heizkreise oder Ladepumpen angefordert werden. Im hier angeführten Beispiel wird das Uhrenprogramm des Heizkreises 1 programmiert. 1) → tippen Sie mit dem Finger auf das Touch-Display 2) →... -
Seite 27: Heizkurve Ändern
Bedienungsanleitung BMK Heizkurve ändern BS-07-04-00-00-02-BADE Nur während der im Uhrenprogramm freigegebenen Zeiten können die Heizkreise oder Ladepumpen angefordert werden. Im hier angeführten Beispiel wird die Heizkurve des Heizkreises 1 programmiert: 1) → tippen Sie auf den Button „Hausebene“ 2) → tippen Sie auf den Button „Kundenebene“... -
Seite 28: Warmwasser Soll Temperatur Ändern
Bedienungsanleitung BMK Warmwasser Soll-Temperatur ändern BS-07-05-00-00-01-BADE Menü Warmwasser kann Warmwasser-Soll- Temperatur verändert werden. Im hier angeführten Beispiel wird die Soll-Temperatur des Warmwasserspeichers 0 programmiert: 1) → tippen Sie auf den Button „Hausebene“ 2) → tippen Sie auf den Button „Kundenebene“... -
Seite 29: Analoges Raumgerät
Bedienungsanleitung BMK Analoges Raumgerät BS-07-06-00-00-01-BADE Ist Ihre Anlage mit einer witterungsgeführten Heizkreis- regelung ausgerüstet, kann auf Wunsch jeder Heizkreis mit einem analogen Raumgerät ausgestattet werden. Am Raumgerät bietet der Drehknopf die Möglichkeit, die im Menü Heizkreis voreingestellte Soll-Raumtemperatur zu ändern. Im Plusbereich (+) des Reglers kann die Soll- Raumtemperatur um bis zu 3°... -
Seite 30: Betrieb Der Heizanlage
Bedienungsanleitung BMK Betrieb der Heizanlage BS-08-00-00-00-01-BADE Inbetriebnahme SY-08-01-00-00-01-BADE BS-08-01-00-01-01-BADE Erstinbetriebnahme Die Erstinbetriebnahme und Grundeinstellung der Anlage darf ausschließlich durch GUNTAMATIC-Fachpersonal oder durch GUNTAMATIC-autorisierte Partner erfolgen. BS-08-01-00-02-01-BADE Wiederinbetriebnahme Lassen Sie vor der Wiederinbetriebnahme im Herbst/Winter jährliche Kontrolle Regel- Sicherheits- einrichtungen auf ihre Funktionsfähigkeit durchführen. Wir empfehlen Ihnen den Abschluss eines Wartungsvertrages, damit die Anlage sicher und sparsam arbeitet. -
Seite 31: Brennstoffbeschaffenheit
Sie beim Nachfüllen auf einen großen Glutstock • immer eine Lage Scheitholz vor die Grobhackgutfüllung Brennstoffeinstellung SY-08-04-00-00-01-BADE BMK-08-04-00-01-01-BADE Die Brennstoffeinstellung wird bei der Kesseltype BMK elektronisch vorgenommen. Sie finden die Brennstoff- einstellung im Menü „Kundenmenü“. im Kundenmenü Einstellung Scheitholz SY-08-04-00-02-01-BADE Sie heizen Scheitholz;... -
Seite 32: Anheizvorgang
Bedienungsanleitung BMK Anheizvorgang SY-08-06-00-00-01-BADE Führen Sie den Anheizvorgang genau nach Anleitung durch. 8.5.1 manuelles Anheizen BMK-08-06-01-00-01-BADE Netzschalter einschalten • gewünschtes Heizprogramm einstellen • die Verkleidungstüren und die Füllraumtür öffnen • den Wärmetauscherreinigungshebel 5 - 10 mal betätigen • und genau in Ruhestellung bringen (auf Aufkleber ausrichten) Aschetür öffnen;... -
Seite 33: Heizbetrieb
Bedienungsanleitung BMK Heizbetrieb (richtiges Heizen mit Pufferspeicher) SY-08-07-00-00-02-BADE Moderne Holzvergaserkessel werden immer in Verbindung mit einem oder mehreren Pufferspeichern betrieben. Grund- voraussetzung für einen reibungslosen Heizbetrieb ist die richtige Brennstoffbeschaffenheit und das sogenannte richtige Heizen mit Pufferspeicher. Lesen Sie die folgenden Punkte... -
Seite 34: Asche Entleeren
Bedienungsanleitung BMK Anschließend kontrollieren, ob noch ausreichend Glut vorhanden ist, dann nachlegen ansonsten → Anheizvorgang wiederholen. Die Nachfüllmenge entsprechend dem Wärmebedarf ab- stimmen („Info Kessel/Puffer“ im Display kontrollieren und auf Grund dessen die Nachfüllmenge bestimmen). Die Füllöffnung unverzüglich wieder schließen, da nur bei geschlossenem Fülldeckel die Verbrennungsregelung aktiv... -
Seite 35: Reinigung Und Pflege
Bedienungsanleitung BMK Reinigung/Pflege BS-09-00-00-00-01-BADE SY-09-00-00-01-01-BADE Um größtmögliche Wirkungsgrade und ein ideales Abbrand- verhalten des Brennstoffes zu erreichen, muss der Heizkessel samt den Rauchgaswegen regelmäßig gereinigt werden. Durch die durchdachte Kesselkonstruktion ist dies ohne viel Mühe innerhalb kürzester Zeit durchführbar. BMK-09-00-00-01-01-BADE Füllraumreinigung... -
Seite 36: Zwischenreinigung
Bedienungsanleitung BMK Zwischenreinigung BMK-09-01-00-00-01-BADE alle 1 - 2 Wochen Füllraum (1) und Rostbereich (2) von Asche säubern • Flammkanal (17), Brennkammer (6) und den Raum • darüber von Asche säubern Kontrolle Sekundärluftkanal (18) (senkrechter Luftkanal) • durch die Sekundärluftreinigungsöffnung (15) mit Schür- •... -
Seite 37: Störungsbeseitigung
Bedienungsanleitung BMK Störungsbeseitigung BMK-10-00-00-00-01-BADE Störung Ursache /Funktion Beseitigung Schaltfeld kann nicht Stromversorgung unterbrochen außenliegenden Netzstecker und/oder • • eingeschaltet werden Stromversorgungskabel zwischen den Platinen überprüfen Sicherung defekt Sicherung in der Zuleitung und an der • • Schaltfeldplatine überprüfen Rauchaustritt in den... -
Seite 38: Sicherungswechsel
Bedienungsanleitung BMK Sicherungswechsel BS-12-00-00-00-01-BADE Gefahr: Nur autorisierte Fachleute dürfen Reparaturarbeiten durchführen! Berühren von Bauteilen, die unter Spannung stehen, ist lebensgefährlich! Auch bei Netzschalter „AUS“ stehen einige Komponenten der Anlage unter Spannung. Bei Reparaturarbeiten ist daher unbedingt durch den „Netzstecker“ oder einen... - Seite 39 Bedienungsanleitung BMK Notizen BS-D-00-00-00-01-BADE...
- Seite 40 Bedienungsanleitung BMK BS-E-00-00-00-01-BADE GUNTAMATIC Heiztechnik GmbH A – 4722 PEUERBACH Bruck 7 Tel: 0043 (0) 7276 / 2441-0 Fax: 0043 (0)7276 / 3031 Email: info@guntamatic.com...
