Zusammenbau der Wandhalterung
Es sind für diesen LCD-Fernseher nur Wandhalterungen geeignet, deren Kapazität mindestens
150Kg beträgt und die einen Lochabstand von 400(H)*200(V) mit nicht weniger als vier M6
Löchern aufweisen. Bevor Sie mit dem Zusammenbau beginnen, müssen Sie zuerst den
Standfuß abbauen, wie in den folgenden Schritten beschrieben.
1.Nehmen Sie die am unteren Rand des Gerätes gelegene Abdeckung ab.
2. Legen Sie das Gerät mit der Front nach unten auf eine ebene Oberfläche (z.B. einen Tisch), die sie weich abgepolstert
haben (z.B. mit einem weichen Tuch).
3. Entfernen Sie sämtliche Kabel vom Gerät.

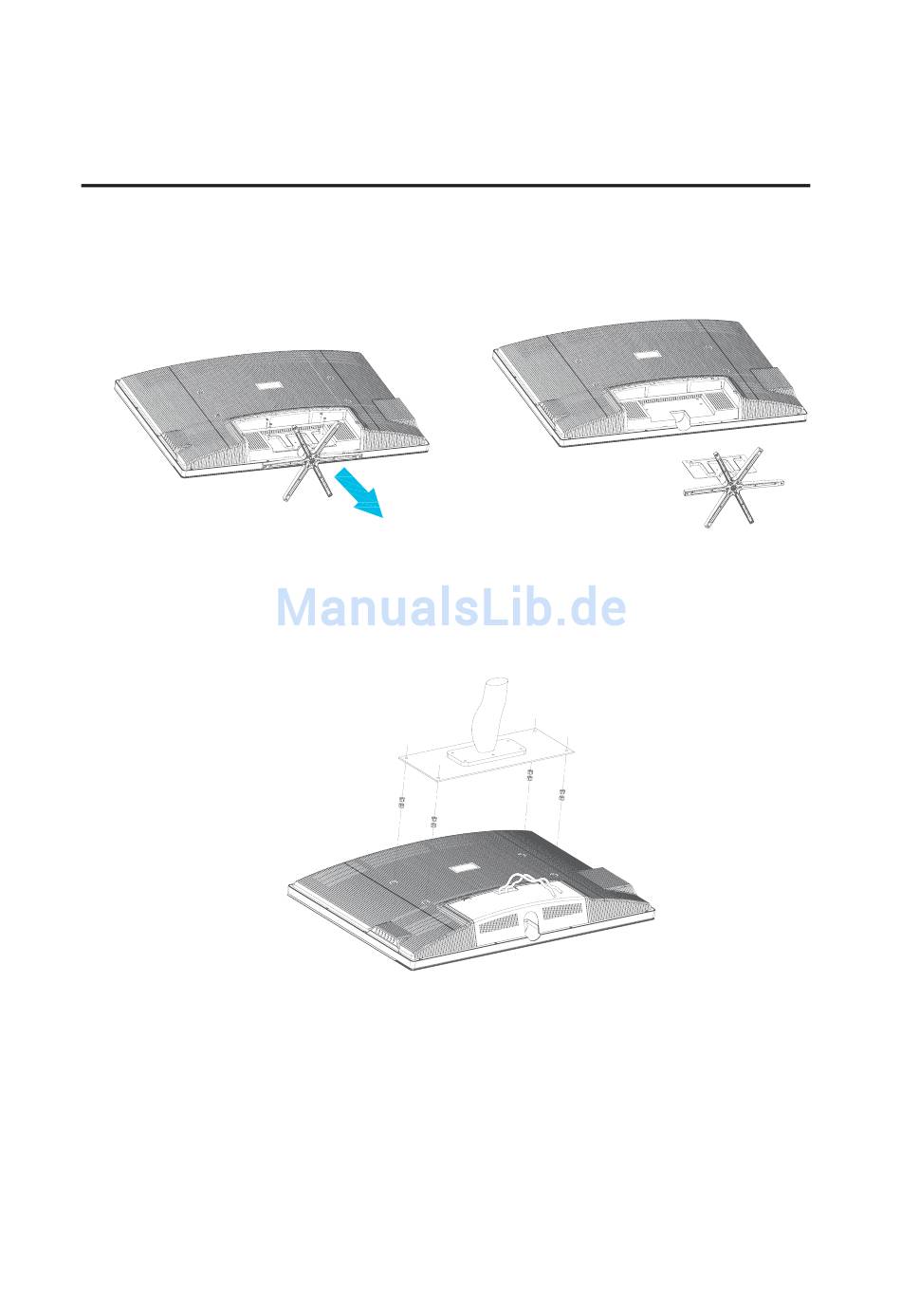

4. Schrauben Sie die vier Schrauben, die den Standfuß befestigen ab und entfernen Sie den Standfuß (siehe Abbildung 1).
5. Schließen Sie alle Kabel, die in Schritt 2 entfernt wurden, wieder an.
6. Polstern Sie die auf der Rückseitenabdeckung gelegenen vier Schraublöcher für die Wandmontage mit jeweils zwei
Pads ab (es befinden sich acht Polsterpads im Zubehör).
7. Jetzt können Sie mit dem Zusammenbau der Wandhalterung beginnen. Bitte befolgen Sie hierbei die Schritte zur
Wandbefestigung im Benutzerhandbuch:
8. Befestigen Sie die Wandhalterung auf der Rückseite des Gerätes mit den entsprechenden Schrauben. Hierbei ist zu
beachten, dass die Einschraubtiefe nicht weniger als 10mm und nicht mehr als 15mm beträgt.
9. Befestigen Sie die Abdeckung des Anschlussfeldes auf dem Gerät. Das Signalkabel kann entweder durch die Öffnung an
der Oberseite oder durch die Öffnung an der Unterseite geführt werden.
①
-10-
③
②
