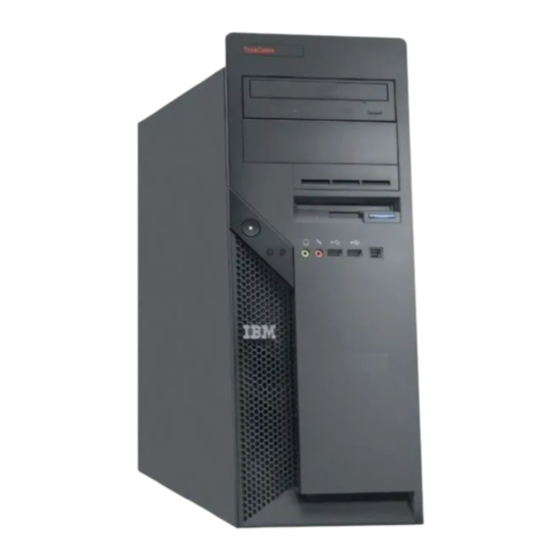

IBM 8143 Handbuch
Vorschau ausblenden Andere Handbücher für 8143:

Werbung

ThinkCentre
Handbuch zum Entfernen
und Austauschen von Hardware
Typen 8143, 8144, 8146
Typen 8422, 8423, 8427

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für IBM 8143

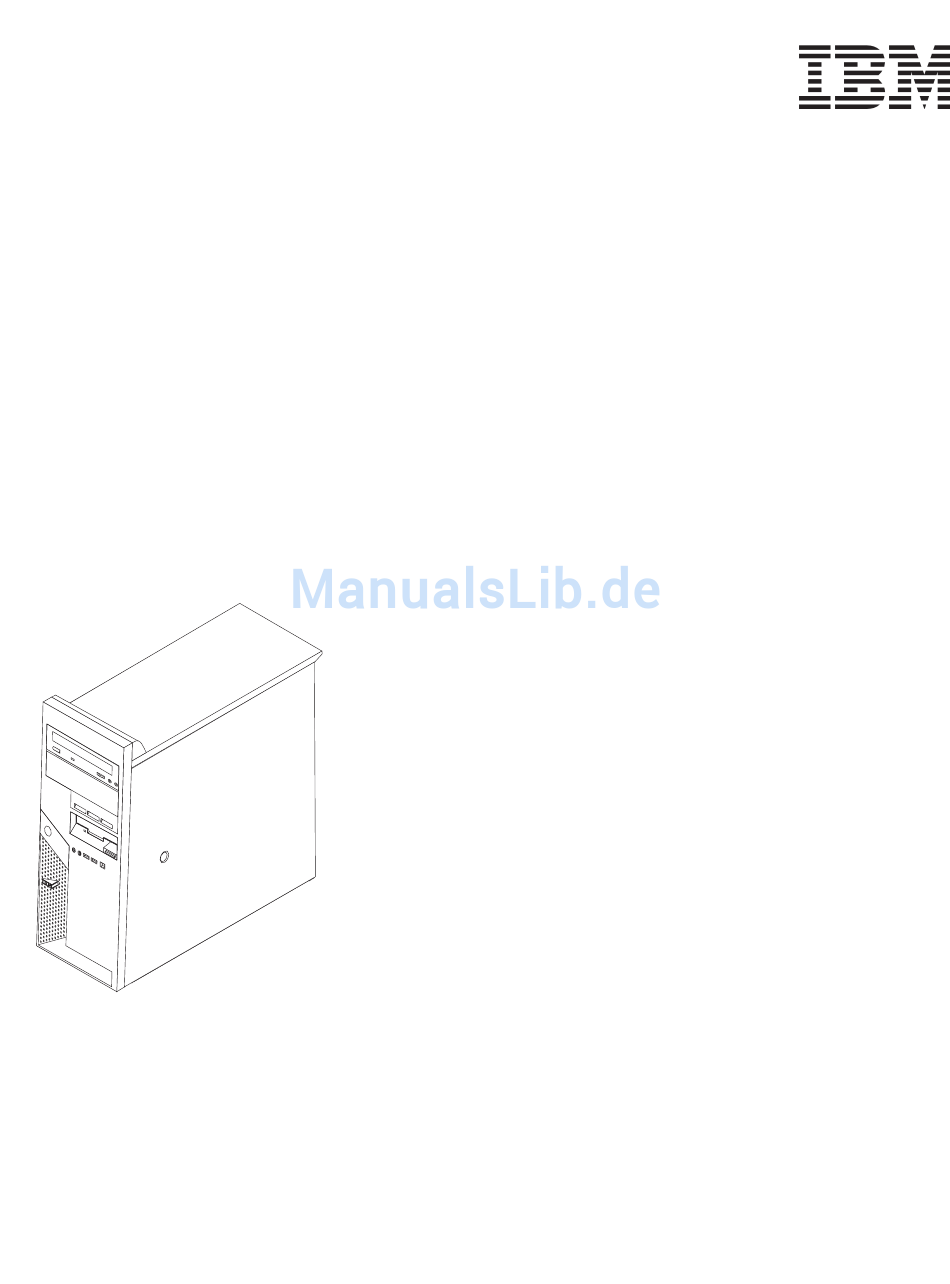

  • Seite 1 ThinkCentre Handbuch zum Entfernen und Austauschen von Hardware Typen 8143, 8144, 8146 Typen 8422, 8423, 8427...
  • Seite 3 ThinkCentre Handbuch zum Entfernen und Austauschen von Hardware Typen 8143, 8144, 8146 Typen 8422, 8423, 8427...
  • Seite 4 Marken anderer Unternehmen/Hersteller werden anerkannt. Erste Ausgabe (Juni 2004) Diese Veröffentlichung ist eine Übersetzung des Handbuchs IBM ThinkCentre Hardware Removal and Replacement Guide Types 8143, 8144, 8146, Types 8422, 8423, and 8427, IBM Teilenummer 19R0789, herausgegeben von International Business Machines Corporation, USA ©...
  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Übersicht ....v Netzteil entfernen und austauschen. Systemplatinenbaugruppe entfernen und austauschen 7 Informationsquellen . Mikroprozessor entfernen und austauschen. . 10 Erforderliche Werkzeuge . Speicher entfernen und austauschen . .
  • Seite 6 Handbuch zum Entfernen und Austauschen von Hardware...
  • Seite 7: Übersicht

    Informationen zum Einrichten des Computers, zum Starten des Betriebssys- tems und zur Fehlerbehebung sowie Bemerkungen. Access IBM bietet einen Link zu weiteren Informationen zu Ihrem Computer. Kli- cken Sie auf Start → Access IBM. Wenn Sie über einen Internetzugang verfügen, können Sie die aktuellen Handbü- cher zu Ihrem Computer aus dem World Wide Web herunterladen.
  • Seite 8 v Gehen Sie vorsichtig mit Zusatzeinrichtungen um. Fassen Sie Adapter und Speichermodule nur an den Kanten an. Berühren Sie keine offen liegende Schalt- logik. v Achten Sie darauf, dass die Komponenten nicht von anderen Personen berührt werden. v Bei der Installation einer neuen Zusatzeinrichtung bringen Sie die antistatische Verpackung mit der Zusatzeinrichtung mindestens zwei Sekunden lang mit einer Metallabdeckung am Erweiterungssteckplatz oder mit einer anderen unlackier- ten Oberfläche am Computer in Berührung.
  • Seite 9: Durch Den Kunden Austauschbare Funktionseinheiten (Crus) Austauschen

    Lesen Sie den Abschnitt “Wichtige Sicherheitshinweise” in der Broschüre Kurzübersicht, die mit dem Computer geliefert wurde, bevor Sie den Compu- ter öffnen oder Reparaturen am Computer vornehmen. Wenn Sie nicht mehr über die Kurzübersicht verfügen, finden Sie sie auf der IBM Website unter der Adresse http://www.ibm.com/pc/support. Abdeckung entfernen Wichtig Schalten Sie den Computer aus, und lassen Sie ihn 3 bis 5 Minuten abküh-...
  • Seite 10 5. Drücken Sie auf den Knopf für die Abdeckungsentriegelung an der rechten Seitenabdeckung, schieben Sie die Abdeckung zur Rückseite hin, und heben Sie sie ab. Handbuch zum Entfernen und Austauschen von Hardware...
  • Seite 11: Anordnung Der Komponenten

    Anordnung der Komponenten In der folgenden Abbildung ist die Anordnung der Komponenten im Computer dargestellt. DIMMs Netzteil Festplattenlaufwerk PCI-Steckplatz Optionaler PCI-Adapter Durch den Kunden austauschbare Funktionseinheiten (CRUs) austauschen...
  • Seite 12: Komponenten Auf Der Systemplatine Bestimmen

    Die Systemplatine oder Steuerplatine ist die Hauptschaltkarte Ihres Computers. Sie stellt die grundlegenden Computerfunktionen bereit und unterstützt eine Vielzahl von Einheiten, die von IBM installiert wurden oder später von Ihnen installiert werden können. In der folgenden Abbildung sind die Positionen der Komponenten auf der System- platine dargestellt.
  • Seite 13: Netzteil Entfernen Und Austauschen

    Kurzübersicht, die mit dem Computer geliefert wurde, bevor Sie den Compu- ter öffnen oder Reparaturen am Computer vornehmen. Wenn Sie nicht mehr über die Kurzübersicht verfügen, finden Sie sie auf der IBM Website unter der Adresse http://www.ibm.com/pc/support. Zum Entfernen und Austauschen des Netzteils benötigen Sie einen Schlitz- schraubendreher.
  • Seite 14 7. Installieren Sie das neue Netzteil im Gehäuse, so dass die Schraublöcher am Netzteil an den Schraublöchern im Gehäuse ausgerichtet sind. Anmerkung: Verwenden Sie nur von IBM zur Verfügung gestellte Schrauben. 8. Installieren Sie die vier Schrauben an der Rückseite des Gehäuses, die das Netzteil sichern, und ziehen Sie sie fest.
  • Seite 15: Systemplatinenbaugruppe Entfernen Und Austauschen

    Kurzübersicht, die mit dem Computer geliefert wurde, bevor Sie den Compu- ter öffnen oder Reparaturen am Computer vornehmen. Wenn Sie nicht mehr über die Kurzübersicht verfügen, finden Sie sie auf der IBM Website unter der Adresse http://www.ibm.com/pc/support. Gehen Sie wie folgt vor, um die Systemplatinenbaugruppe zu entfernen und aus- zutauschen: 1.
  • Seite 16 7. Entfernen Sie die Schrauben 1 bis 7 , und entfernen Sie die Systemplatine. 8. Legen Sie die alte Systemplatine neben die neue Systemplatine auf eine sau- bere, ebene Oberfläche. 9. Entfernen Sie den Mikroprozessor von der alten Systemplatine, und setzen Sie ihn auf der neuen Systemplatine ein.
  • Seite 17 Wichtig Wenn die Metallplatte beim Anbringen der Schrauben nicht richtig aus- gerichtet ist, beschädigen Sie möglicherweise die Systemplatine. 13. Richten Sie die sieben Schraublöcher aus, und bringen Sie die Schrauben an. 14. Installieren Sie alle Adapterkarten auf der neuen Systemplatine. Informationen hierzu finden Sie im Abschnitt „Adapter entfernen und installieren”...
  • Seite 18: Mikroprozessor Entfernen Und Austauschen

    Lesen Sie den Abschnitt “Wichtige Sicherheitshinweise” in der Broschüre Kurzübersicht, die mit dem Computer geliefert wurde, bevor Sie den Compu- ter öffnen oder Reparaturen am Computer vornehmen. Wenn Sie nicht mehr über die Kurzübersicht verfügen, finden Sie sie auf der IBM Website unter der Adresse http://www.ibm.com/pc/support. Wichtig Fahren Sie den Computer herunter, und schalten Sie ihn aus.
  • Seite 19 4. Entfernen Sie die Luftführung, indem Sie Lasche drücken und die Luft- führung nach oben ziehen. 5. Ziehen Sie das Lüfterkabel von der Systemplatine ab. Merken Sie sich die Kabelposition auf der Systemplatine. 6. Entriegeln Sie den Hebel 1 , der den Kühlkörper des Mikroprozessors 2 sichert.
  • Seite 20 Anmerkung Wenn Sie den alten Kühlkörper mit dem neuen Mikroprozessor ver- wenden, überhitzt Ihr Computer möglicherweise von Zeit zu Zeit und schaltet sich daraufhin ab. v Wenn Sie den Mikroprozessor nicht austauschen, legen Sie den Kühlkörper auf eine saubere, ebene Oberfläche mit der Thermoschicht auf der Unter- seite des Kühlkörpers nach oben.
  • Seite 21 v Wenn Sie einen Mikroprozessor von einer alten Systemplatine auf eine neue Systemplatine installieren, verwenden Sie den Vakuumstift 1 , um den Mikroprozessor zu greifen. Durch den Kunden austauschbare Funktionseinheiten (CRUs) austauschen...
  • Seite 22 10. Beachten Sie die Ausrichtung der Kerben 1 am Mikroprozessor. Dies ist von großer Bedeutung beim erneuten Installieren des Mikroprozessors auf der Systemplatine. 11. Richten Sie die Kerben 1 am Mikroprozessor an den Laschen am Mikropro- zessorstecksockel aus. 12. Installieren Sie den Mikroprozessor, indem Sie ihn gerade in den Stecksockel absenken.
  • Seite 23 14. Führen Sie eine der folgenden Aktionen aus: v Wenn Sie den Mikroprozessor ausgetauscht haben, bringen Sie den neuen Kühlkörper auf dem Mikroprozessor an. Bringen Sie anschließend den Hebel in die verriegelte Position. Anmerkung Wenn Sie den alten Kühlkörper mit dem neuen Mikroprozessor ver- wenden, überhitzt Ihr Computer möglicherweise von Zeit zu Zeit und schaltet sich daraufhin ab.
  • Seite 24: Speicher Entfernen Und Austauschen

    Kurzübersicht, die mit dem Computer geliefert wurde, bevor Sie den Compu- ter öffnen oder Reparaturen am Computer vornehmen. Wenn Sie nicht mehr über die Kurzübersicht verfügen, finden Sie sie auf der IBM Website unter der Adresse http://www.ibm.com/pc/support. Gehen Sie wie folgt vor, um Speicher zu entfernen und zu ersetzen: 1.
  • Seite 25: Adapter Entfernen Und Installieren

    Adapter entfernen und installieren Gehen Sie wie folgt vor, um einen Adapter zu entfernen: 1. Entfernen Sie die Abdeckung. Informationen hierzu finden Sie im Abschnitt „Abdeckung entfernen” auf Seite 1. 2. Lösen Sie die Verriegelung der Steckplatzabdeckung, und entfernen Sie die Abdeckung des entsprechenden Erweiterungssteckplatzes.
  • Seite 26: Festplattenlaufwerk Entfernen Und Austauschen

    Kurzübersicht, die mit dem Computer geliefert wurde, bevor Sie den Compu- ter öffnen oder Reparaturen am Computer vornehmen. Wenn Sie nicht mehr über die Kurzübersicht verfügen, finden Sie sie auf der IBM Website unter der Adresse http://www.ibm.com/pc/support. 1. Entfernen Sie die Abdeckung. Informationen hierzu finden Sie im Abschnitt „Abdeckung entfernen”...
  • Seite 27: Pata-Festplattenlaufwerk Anschließen

    Kabel, einschließlich der Netz- und Telefonkabel, wieder an. Nach dem Austau- schen bestimmter CRUs müssen Sie außerdem die aktualisierten Informationen im Programm ″IBM Setup Utility″ bestätigen. Gehen Sie wie folgt vor, um die Abdeckung wieder anzubringen und die Kabel an den Computer anzuschließen:...
  • Seite 28 2. Achten Sie darauf, dass kein Kabel das Wiederanbringen der Abdeckung behin- dert. 3. Legen Sie die Abdeckung so auf das Gehäuse, dass die Führungsschienen unten an der Abdeckung in die Schienen einrasten, und schieben Sie die Abde- ckung in die geschlossene Position, bis sie einrastet. Handbuch zum Entfernen und Austauschen von Hardware...
  • Seite 29 4. Schließen Sie alle externen Kabel und das Netzkabel wieder an den Computer Diagnoseanzeigen PS/2-Mausanschluss Spannungsauswahlschalter USB-Anschlüsse Netzteilanschluss Ethernet-Anschluss Audioausgangsanschluss USB-Anschlüsse Audioeingangsanschluss PCI Express x16-Anschluss Anschluss für VGA-Bild- PCI Express x1-Anschluss schirm Parallelanschluss PCI-Steckplätze Serieller Anschluss (COM 1) Serieller Anschluss (COM 2, einige Modelle) PS/2-Tastaturanschluss Durch den Kunden austauschbare Funktionseinheiten (CRUs) austauschen...
  • Seite 30 Handbuch zum Entfernen und Austauschen von Hardware...
  • Seite 32 Teilenummer: 19R0795 (1P) P/N: 19R0795...
