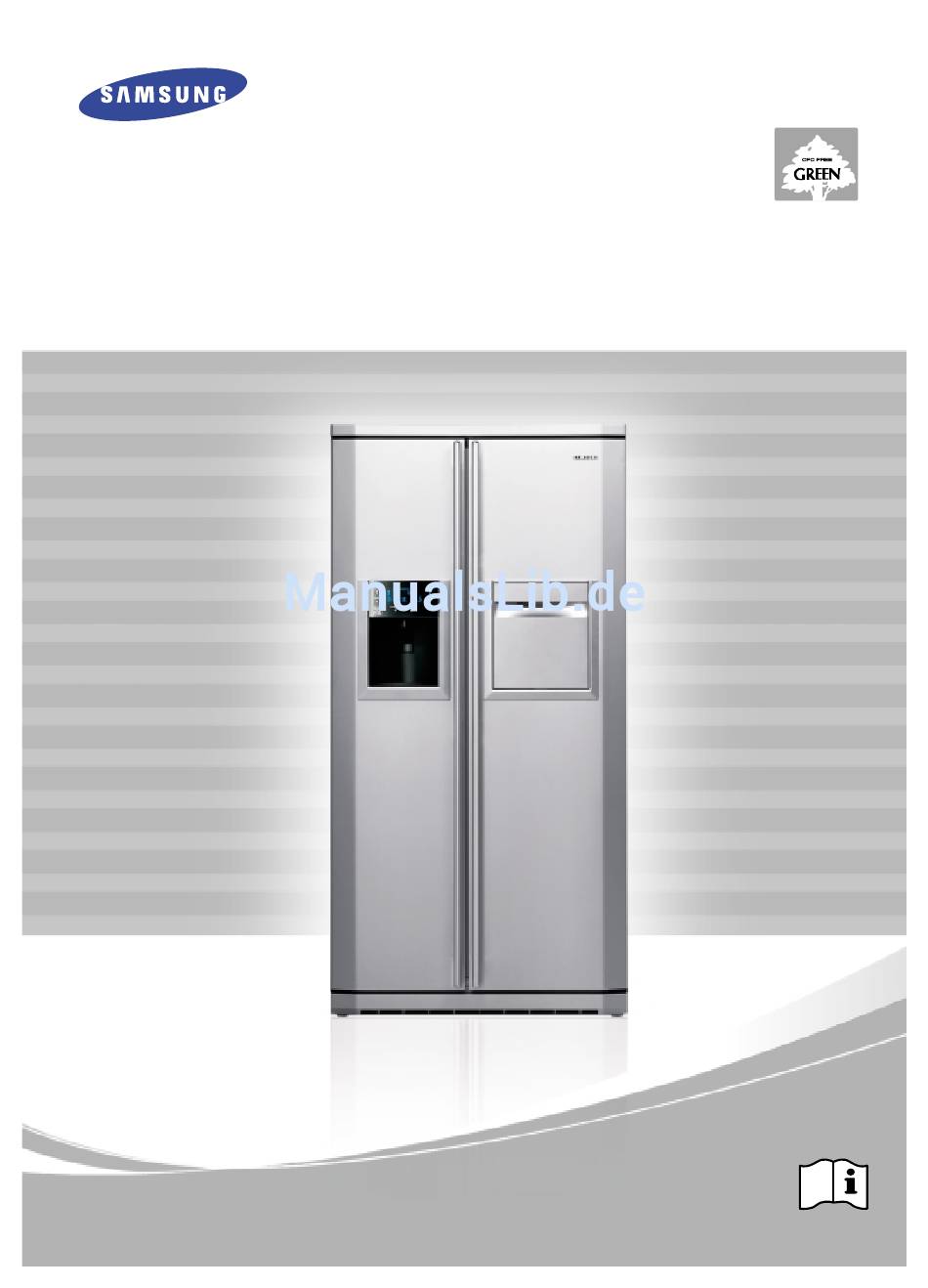

- Seite 1 Einbaukühlschrank Side-by-Side Kühlschrank BENUTZERHANDBUCH UND MONTAGEANLEITUNG Produkt registrieren und gewinnen unter www.samsung.com/global/register DA68-01453D REV(0.0)
-
Seite 2: Inhaltsverzeichnis
BEDIENUNGS- UND AUFSTELLUNGSANLEITUNG Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Geräts sorgfältig durch • und bewahren Sie sie für zukünftige Verwendung auf. Da die folgende Bedienungsanleitung für verschiedene Modelle erstellt wurde, können die • Merkmale Ihres Kühlgeräts leicht von den in dieser Anleitung beschriebenen abweichen. INHALT WARNUNGEN/HINWEISE ZUR SICHERHEIT .........2 BEDIENUNGSANLEITUNG... -
Seite 3: Warnungen/Hinweise Zur Sicherheit
Stellen Sie das Kühlgerät nicht dort auf, wo es direkter Sonneneinwirkung, der Hitze eines Ofens, Raumheizgeräten oder anderen Wärmequellen ausgesetzt ist. Wenn Sie anormale Gerüche oder Rauch bemerken, ziehen Sie sofort den Netzstecker und wenden Sie sich an den nächsten SAMSUNG Electronics Kundendienst. - Seite 4 WARNUNGEN/HINWEISE ZUR SICHERHEIT GEFAHR! RISIKO DES EINSCHLIESSENS VON KINDERN WARNUNG Im Kühlgerät eingeschlossene Kinder und Tod durch Wenn Sie Ihren alten Kühlschrank entsorgen, befolgen Ersticken sind keine Probleme der Vergangenheit. Alte Sie bitte die nachstehenden Anweisungen, um Unfälle zu oder abgestellte Kühlgeräte stellen immer eine Gefahr vermeiden.
- Seite 5 WARNUNGEN/HINWEISE ZUR SICHERHEIT HINWEISE ZUR AUFBEWAHRUNG UND HINWEISE ZUR AUFSTELLUNG BEHANDLUNG VON LEBENSMITTELN Lagern Sie nicht zu viele Lebensmittel im Gerät. Lagern Sie keine Gegenstände auf dem Gerät. Wenn beim Öffnen der Tür Lebensmittel herausfallen, kann • Diese könnten beim Öffnen oder Schließen der Tür •...
-
Seite 6: Gerät Für Den Gebrauch Vorbereiten
Nachdem Sie die folgenden Schritte durchgeführt haben, sollte Ihre Kühl-Gefrier-Kombination einsatzbereit sein. Ist dies nicht der Fall, überprüfen Sie den Netzanschluss und die Stromversorgung. Wenden Sie sich bei Fragen und Problemen an Ihren SAMSUNG Kundendienst. Stellen Sie das Kühlgerät an einem geeigneten... -
Seite 7: Das Bedienfeld
DAS BEDIENFELD Spendermodell (ohne CoolSelect Zone) Spendermodell (mit CoolSelect Zone) TASTE REEZER TEMP . TASTE FRIDGE TEMP . Drücken Sie zur Einstellung der Temperatur im Drücken Sie zur Einstellung der Temperatur im Gefrierabteil mehrmals diese Taste und wählen Kühlabteil mehrmals diese Taste und wählen Sie eine Stufe zwischen 7°C und 1°C. -
Seite 8: Temperatureinstellung
TEMPERATUREINSTELLUNG Temperatureinstellung • Die Kühltemperaturen sind werkseitig auf 3°C für das Kühlabteil und -18°C für das Gefrierabteil voreingestellt. Es dauert 24 Stunden, bis das Gerät die voreingestellten empfohlenen Einstellungen erreicht hat. • Die Temperaturregler können sowohl die eingestellte Temperatur als auch die tatsächliche Temperatur in der Kühl- Gefrier-Kombination anzeigen. -
Seite 9: Digitalanzeige
DIGITALANZEIGE Modell ohne CoolSelect Zone Modell mit CoolSelect Zone Wasser, Eiswürfel, Crushed Ice • Drücken Sie nacheinander die Ice Type-Taste, um Wasser, Eiswürfel oder Crushed Ice auszuwählen. • Der ausgewählte Wasser-/Eiszustand wird durch ein leuchtendes Symbol angezeigt. • Um die Eisproduktion zu stoppen, drücken Sie die Ice Off-Taste 3 Sekunden Ice Off lang. -
Seite 10: Eis- Und Kaltwasserspender
DIGITALANZEIGE • Diese Lampe zeigt den aktuellen Status in der Cool Select Cool Select Zone LED Zone an. • Keine der LEDs leuchtet, wenn Sie die Vacation-Funktion gewählt haben. • Lassen Sie keine Lebensmittel im Kühlgerät, wenn Sie die Vacation-Funktion ausgewählt haben. •... -
Seite 11: Fächer Und Schubfächer
FÄCHER UND SCHUBFÄCHER GEFRIERABTEIL Eisbehälter Oberes Lagerfach Eisauswurf Fach Türfächer Schubfächer Fußabdeckung KÜHLABTEIL Fach für Milchprodukte Spezialfach Delikatessenfach Beverage Station(optional) Klappfach Geruchsfilter Eierfach Cool Select Zone Schubfach (optional) Dosen- /Flaschenfach Schubfach für Gemüse & Türfach Obst... -
Seite 12: Hinweise Zur Lagerung Von Lebensmitteln
HINWEISE ZUR LAGERUNG VON LEBENSMITTELN Wenn Sie mehr Platz benötigen, können Sie die Schubfächer und den Eisbehälter herausnehmen, um Lebensmittel zu lagern. LAGERUNG EINGEFRORENER LEBENSMITTEL IM GEFRIERABTEIL Fachboden aus Sicherheitsglas • Zur Lagerung aller Arten eingefrorener Lebensmittel. Türfach • Zur Lagerung kleiner Packungen eingefrorener Lebensmittel. Kunststoff-Schubfach •... -
Seite 13: Lagerung Von Gekühlten Lebensmitteln Im Kühlabteil
HINWEISE ZUR LAGERUNG VON LEBENSMITTELN LAGERUNG VON GEKÜHLTEN LEBENSMITTELN IM KÜHLABTEIL Fachboden aus Sicherheitsglas • Zur Lagerung aller Arten gekühlter Lebensmittel. • Sicher und nahezu bruchfest. • Kreisrunde Abdrücke auf der Glasoberfläche können entstehen und sind normal. Klappfach • Zur Lagerung von größeren Lebensmittelprodukten. Heben Sie die Vorderseite des Bodens leicht an und schieben Sie ihn dann zurück, um ihn zu teilen. -
Seite 14: Coolselect Zone Tm Schubfach (Optional)
CoolSelect Zone Schubfach (optional) Soft Freeze • Wenn die “Soft Freeze” Funktion gewählt wird, zeigt die Temperatur auf der Digitalanzeige -5 an, unabhängig davon, welche Temperatur für das Kühlabteil eingestellt wurde. • Die “Soft-Freeze” Temperatur hält Fleisch und Fisch länger frisch. •... - Seite 15 CoolSelect Zone Schubfach (optional) Thaw (Abtauen) • Austropfen und Qualitätsbeeinträchtigungen bei Fleisch reduzieren die Frische der Lebensmittel. • Wenn “Thaw” gewählt wird, wird warme und kalte Luft abwechselnd in das CoolSelect Zone Schubfach geleitet. • Abhängig vom Gewicht des Fleisches kann die Auftauzeit zwischen 5, 6, 10 und 12 Stunden ausgewählt werden.
-
Seite 16: Zubehörteile Aus Dem Gefrierabteil Herausnehmen
ZUBEHÖRTEILE AUS DEM GEFRIERABTEIL HERAUSNEHMEN Fachboden aus Fußabdeckung Sicherheitsglas • Öffnen Sie die Türen des Gefrier- und Kühlabteils, lösen • Ziehen Sie den Fachboden Sie die drei soweit wie möglich heraus. Schrauben und Heben Sie ihn danach an entfernen Sie die und nehmen Sie ihn heraus. -
Seite 17: Zubehörteile Reinigen
ZUBEHÖRTEILE REINIGEN Innen • Reinigen Sie die Zubehörteile mit einem milden Reinigungsmittel. Wischen Sie sie dann mit einem trockenen Tuch ab. • Achten Sie beim Waschen von Zubehörteilen darauf, dass diese vor ihrem Einsatz wieder vollständig trocken sind. Außen • Wischen Sie das Bedienfeld an der Vorderseite mit einem sauberen Tuch ab. -
Seite 18: Lampen Auswechseln
ZUBEHÖRTEILE REINIGEN Geruchsfilter • Entfernen Sie die Abdeckung mit einem flachen Schraubendreher, wie dargestellt. • Nehmen Sie die Patrone aus der Abdeckung und legen Sie sie für mindestens 4 Stunden in sauberes warmes Wasser. Lassen Sie die Patrone mindestens 8 Stunden im Sonnenlicht und an frischer Luft austrocknen. •... -
Seite 19: Wasserfilter
Wasserleitung in der Wasserzufuhr blockiert wird. Bestellen von Ersatzfiltern • Wenn Sie weitere Wasserfilterpatronen bestellen möchten, nehmen Sie bitte Kontakt zu Ihrem Samsung Händler oder dem Kundendienst auf. TÜREN Die Türen des Kühlgeräts sind mit einem besonderen Öffnungs- und Schließmechanismus versehen um sicherzustellen, dass die Türen immer vollkommen und sicher schließen. -
Seite 20: Aufstellen Des Kühlgeräts
AUFSTELLEN DES KÜHLGERÄTS Überprüfen der Abmessungen Ihrer Eingangstür • Überprüfen Sie die Abmessungen Ihrer Eingangstür um sicherzustellen, dass das Kühlgerät durch sie hindurch passt. • Wenn das Kühlgerät durch eine Tür transportiert wird, deren Tiefe und Breite kleiner als HINWEIS die des Gerätes ist, kann dies zur Beschädigung des Geräts führen. -
Seite 21: Entfernen Der Fussabdeckung
ENTFERNEN DER FUßABDECKUNG Entfernen der Fußabdeckung Öffnen Sie die Türen der Kühl-Gefrier-Kombination und lösen Sie zum Entfernen der Fußabdeckung die drei Schrauben durch Drehen gegen den Uhrzeigersinn. FUSSABDECKUNG SCHRAUBE Unterbrechung der Wasserzufuhr zum Kühlgerät 1) Entfernen Sie den Wasserschlauch, indem Sie auf den Kuppler drücken ( ) und den Wasserschlauch ( ) abziehen. -
Seite 22: Entfernen Der Türen Des Kühlgeräts
ENTFERNEN DER TÜREN DES KÜHLGERÄTS • Heben Sie die Tür gerade nach oben an. • Achten Sie dabei darauf, den Wasserschlauch und den Kabelsatz an der Tür nicht einzuklemmen. HINWEIS • Legen Sie die Türen auf eine geeignete Oberfläche. Entfernen der Tür des Gefrierabteils 1) Entfernen Sie die obere Abdeckung mit einem Schraubendreher;... -
Seite 23: Entfernen Der Türen Des Kühlabteils
ENTFERNEN DER TÜREN DES KÜHLABTEILS Entfernen der Tür des Kühlabteils 1) Lösen Sie die Kabelverbindungen ( ). 2) Entfernen Sie die Scharnierbolzen ( ) und die Masseschraube ( ) durch Drehen gegen den Uhrzeigersinn und nehmen Sie das obere Scharnier ( ) in Pfeilrichtung ab ( ). Achten Sie beim Entfernen der Tür darauf, dass diese nicht auf Sie fällt. -
Seite 24: Wieder Anbringen Der Türen Des Kühlabteils
WIEDER ANBRINGEN DER TÜREN DES KÜHLABTEILS Wieder anbringen der Tür des Gefrierabteils 1) Bringen Sie die Tür des Gefrierabteils wieder an, indem Sie den Schlauch ( ) in die untere Seite der Tür in das Loch im unteren Scharnier einführen ( ) und ziehen Sie den Schlauch dann nach unten. 2) Setzen Sie den oberen Scharnierschaft ( ) in das Loch ein ( ). -
Seite 25: Wieder Anbringen Der Tür Des Kühlabteils
WIEDER ANBRINGEN DER TÜREN DES KÜHLABTEILS Wieder anbringen der Tür des Kühlabteils 1) Setzen Sie das untere Scharnier ( ) in den unteren 2) Bringen Sie das Loch in der Kühlschranktür ( ) über Scharnierträger ein ( ). das untere Scharnier ( ). 3) Führen Sie den oberen Scharnierschaft ( ) in das Loch ein ( ). -
Seite 26: Wieder Anbringen Des Wasserschlauchs
WIEDER ANBRINGEN DER TÜREN DES KÜHLABTEILS Wieder anbringen des Wasserschlauchs 1) Drücken Sie auf die Vorderfläche des Kupplers ( ) und setzen Sie die Wasserleitung ( ) in den Kuppler ein. Wieder anbringen der Fußabdeckung (Optional) Bringen Sie die Fußabdeckung durch Drehen der drei Schrauben im Uhrzeigersinn wieder an, wie in der Abbildung dargestellt. -
Seite 27: Einstellung Des Spielraums Zwischen Den Türen
EINSTELLUNG DES SPIELRAUMS ZWISCHEN DEN TÜREN Bitte richten Sie das Kühlgerät zuerst aus Die Türen sind nicht ausgeglichen, wenn das Kühlgerät nicht gerade steht. Führen Sie einen geraden Schraubendreher (-) ( ) in Fall 1) Die Tür des Gefriergeräts ist tiefer als den Schlitz des Kontrollhebels ein ( ), drehen Sie ihn die des Kühlgeräts im Uhrzeigersinn und richten Sie das Kühlgerät aus. -
Seite 28: Ausgleichen Von Kleinen Höhenunterschieden Zwischen Den Türen
EINSTELLUNG DES SPIELRAUMS ZWISCHEN DEN TÜREN Ausgleichen von kleinen Höhenunterschieden zwischen den Türen Die Tür des Gefrierabteils ist höher oder niedriger als die des Kühlabteils. Einstellteil Öffnen Sie bitte die Türen und nehmen Sie die Einstellung wie folgt vor: 1) Lösen Sie die Mutter ( ) am unteren Scharnier bis zum oberen Ende des Bolzens ( ). Verwenden Sie beim Lösen der Mutter ( ) den mitgelieferten Sechskantschlüssel ( ) und drehen Sie den Bolzen ( ) ein wenig gegen den Uhrzeigersinn. -
Seite 29: Überprüfen Der Wasserspenderleitung
ÜBERPRÜFEN DER WASSERSPENDERLEITUNG (OPTIONAL) 1) Damit der Eisbereiter korrekt funktionieren kann, wird ein Wasserdruck von 1.4 ~ 10 kgf/cm (0.14 ~ 9.8Mpa, 19.9 ~ 142.2 Psi, 1.37 ~ 9.8 Bar) benötigt. In diesem Bereich kann ein 100 ml Papierbecher in 10 Sekunden gefüllt werden. 2) Der Wasserfilter entfernt Partikel. - Seite 30 INSTALLATION DER WASSERSPENDERLEITUNG Schließen Sie die Wasserleitung am Kühlgerät an - Schieben Sie die Kompressionsmutter und den Plastikring durch den Kunststoffschlauch. - Ziehen Sie nach dem Einsetzen der Muffe die Kompressions Kompressionsmutter auf “ Rohrverschraubung an. mutter Ring Muffe Rohr- Die Kompressionsmutter darf nicht zu stark verschraubung angezogen werden.
-
Seite 31: Befestigen Sie Die Wasserleitung
INSTALLATION DER WASSERSPENDERLEITUNG Schließen Sie die Wasserleitung am Kühlgerät an - Entfernen Sie die Abdeckung des Kompressors des ANSCHLUSSMUTTER WASSERLEITUNG Kühlgeräts. - Schließen Sie die Wasserleitung am Ventil an, so wie in der Abbildung dargestellt. - Überprüfen Sie nach dem Anschluss, ob es zu Leckagen kommt. -
Seite 32: Entfernen Sie Restpartikel Aus Der Wasserversorgungsleitung
INSTALLATION DER WASSERSPENDERLEITUNG Entfernen Sie Restpartikel aus der Wasserversorgungsleitung 1) Drehen Sie die Hauptwasserversorgung und das Absperrventil der Wasserversorgungsleitung auf. 2) Lassen Sie Wasser durch den Wasserspender laufen, bis es klar WASSER herausläuft. (Dies dauert 6-7 Minuten). Durch diesen Vorgang wird das Wasserversorgungssystem gereinigt und Luft aus den Leitungen entfernt. -
Seite 33: Störungsbeseitigung
STÖRUNGSBESEITIGUNG Mögliche Ursachen Fehlerbehebung Problem • Der Netzstecker ist nicht eingesteckt • Prüfen Sie, ob der Netzstecker richtig Die Kühl-Gefrier- eingesteckt ist. Kombination funktioniert • Ist der Temperaturregler auf dem Anzeigefeld • Versuchen Sie es mit der Einstellung einer überhaupt nicht oder auf die richtige Temperatur eingestellt? niedrigeren Temperatur. - Seite 34 STÖRUNGSBESEITIGUNG Mögliche Ursachen Fehlerbehebung Problem Kleine oder hohle Der Wasserfilter ist verstopft. • Tauschen Sie die Filterpatrone aus oder installieren Sie einen Stopfen. Eiswürfel Die Tür wurde offen gelassen. • Überprüfen Sie, ob die Tür möglicherweise durch Die Eiswürfel gefrieren zu hervorstehende Lebensmittel offen gehalten wird.
-
Seite 35: Grenzwerte Für Die Raumtemperatur
Grenzwerte für die Raumtemperatur Die für diese Kühl-Gefrier-Kombination vorgesehenen Umgebungstemperaturen werden über die Temperaturklasse festgelegt, die auf dem Typenschild angegeben ist. Temperatur Umgebungstemperatur Symbo Klasse Maximal Minimal Kalt gemäßigt 32°C 10°C Warm gemäßigt 32°C 16°C Subtropisch 38°C 18°C Tropisch 43°C 18°C HINWEIS: Die Innentemperatur kann vom Standort des Geräts, der Umgebungstemperatur und der Häufigkeit, mit der die Tür geöffnet wird,... - Seite 36 MEMO...
- Seite 37 MEMO...
