DEUTSCH
In dieser Bedienungsanleitung wird Ihnen Schritt für Schritt gezeigt, wie der Conceptronic Media Recorder
& Player installiert und verwendet wird.
Wenn Probleme auftreten sollten, besuchen Sie unsere Support-Seite (unter www.conceptronic.net) und
klicken Sie auf ‚Support'. Dort steht Ihnen unsere FAQ-Datenbank mit den häufig gestellten Fragen zur
Verfügung.
Wenn Sie weitere Fragen zu Ihrem Produkt haben, die Sie auf unserer Webseite nicht beantworten können,
kontaktieren Sie uns per E-Mail: support@conceptronic.net
Detaillierte Informationen über Conceptronic Produkte finden Sie auf unserer Webseite:
www.conceptronic.net
Tipp:
Die Firmware des Conceptronic Media Giants kann upgegradet werden. Die neueste Firmware-
Version Ihres Geräts finden Sie auf der Conceptronic Webseite. Alternativ dazu können Sie auch die
Firmware-Upgrade-Funktion des Media Giants verwenden.
Tipp:
Die aktuelle Codec-Liste der unterstützten Dateien finden Sie auf www.conceptronic.net.
In der Verpackung des Conceptronic Media Recorders & Players ist Folgendes enthalten:
•
Conceptronic Media Giant (im Handbuch als ‚Gerät' oder ‚Media Giant' bezeichnet). **
Beim Gerät in der Verpackung handelt es sich um eines der drei folgenden Modelle:
CM3G
[C08-130]:
CM3GP
[C08-131]:
CM3GPP
[C08-132]:
•
Anschlusskabel
•
Fernbedienung mit Batterie (Batterietyp: CR2025)
•
RF-Antennenkabel
•
Composite-Video-Kabel (roter, weißer, gelber RCA-Stecker)
•
S-Video-Kabel
•
Component-Videokabel (roter, grüner, blauer RCA-Stecker)
•
Digitales Koaxial-Audiokabel (schwarzer RCA-Stecker)
•
SCART-Adapter für Composite-Video-Kabel/ S-Video-Kabel
•
HDMI A/V-Kabel (HDMI 1.3)
•
Netzwerkkabel
•
USB-Kabel
•
Dieses Benutzerhandbuch
WICHTIG:
In diesem Handbuch sind einige Funktionen erklärt, die nur für den CM3GP (mit analogem Tuner) und
den CM3GPP (mit analogem Tuner und Powerline-Adapter) gelten.
Diese Funktionen sind mit ** gekennzeichnet.

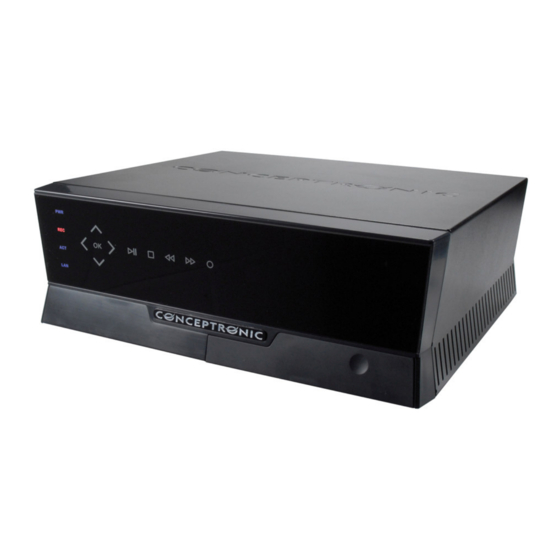

Conceptronic Media Giant
Benutzerhandbuch
Wir gratulieren Ihnen zum Kauf Ihres
Conceptronic Media Recorders & Players.
1. Packungsinhalt
Media Giant ohne Tuner (nur AV-Eingang).
Media Giant mit analogem Tuner.
Media Giant mit analogem Tuner und Powerline-Adapter.
109
