Aufstellung
Anschließen der Lautsprecher und des Lifestyle

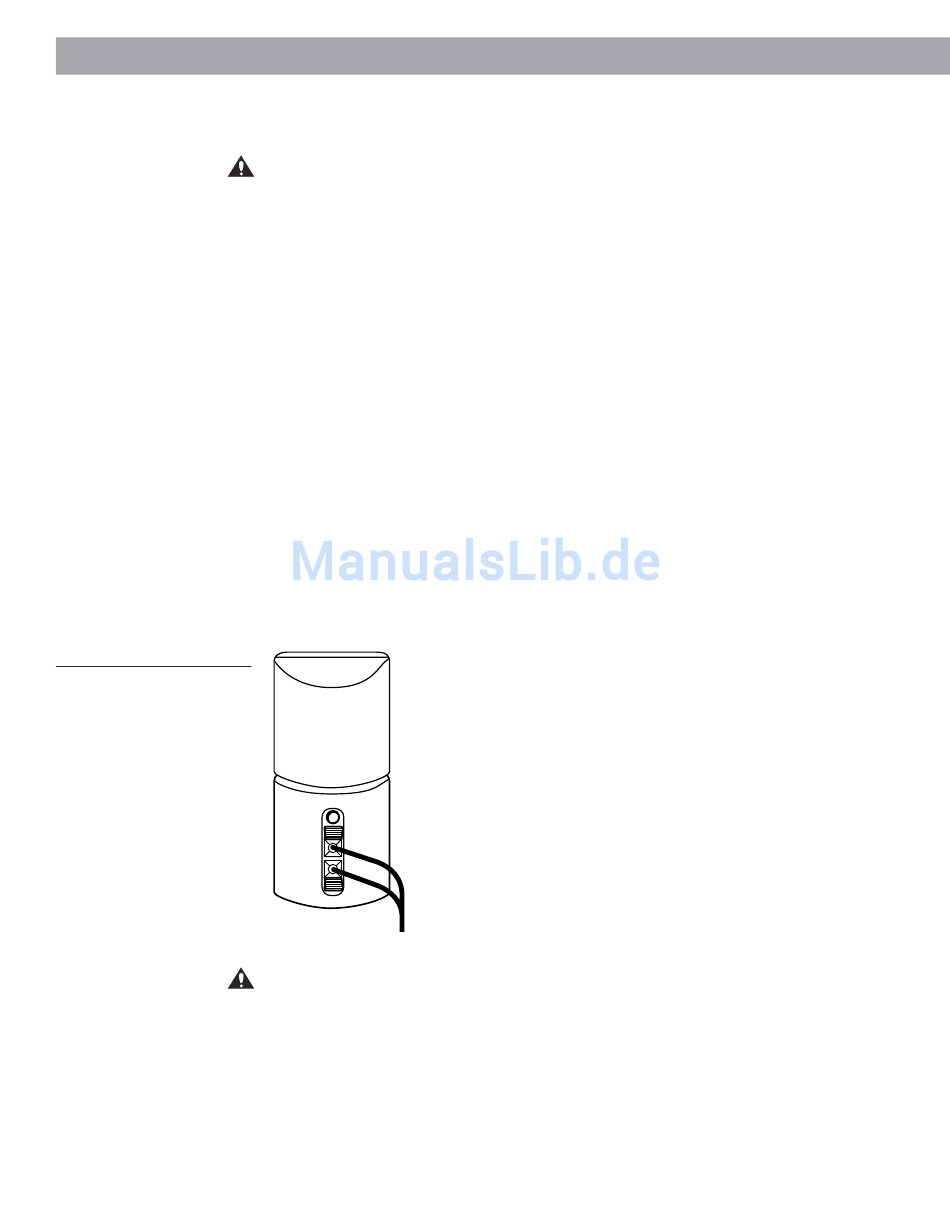

Abbildung 4
Lautsprecherkabelanschlüsse
an der Cube-
Lautsprechergruppe
8
Nachdem Sie einen Platz für Ihr Musiksystem gewählt haben, schließen Sie die Lautsprecher an.
ACHTUNG: Vergewissern Sie sich, daß keine der Systemkomponenten an das Stromnetz
angeschlossen ist, bevor Sie mit dem Anschluß Ihres Systems beginnen.
Anschließen der Cube-Lautsprechergruppen an das
Acoustimass
-Modul
®
Die Lautsprecherkabel enthalten zwei Adern. Die mit einem roten Band markierte Ader ist
positiv (+) und die nicht markierte ist negativ (−). Diese Adern werden an die positiven (roten)
bzw. negativen (schwarzen) Klemmen auf der Rückseite der Lautsprecher angeschlossen.
Die Kabel können mit Standard-RCA-Verlängerungskabeln oder durch Einspleißen von Kabeln
mit einem Querschnitt von mindestens 0,75 mm
"−" an "−" angeschlossen wird). Lassen Sie sich beim Kauf von Kabeln von Ihrem Händler,
einem Elektrofachgeschäft oder vom Bose
1. Nehmen Sie das richtige Kabel für den entsprechenden Lautsprecher.
• Die Kabel für die Frontlautsprecher haben blaue Stecker an einem Ende, in die die
Buchstaben L oder R eingestanzt sind.
• Die roten Bänder auf der (+)-Ader sind mit LEFT und RIGHT beschriftet.
2. Schließen Sie das Drahtende eines Lautsprecherkabels an die Anschlußklemmen auf der
Rückseite der entsprechenden Cube-Lautsprechergruppe an.
a. Drücken Sie den Klemmhebel nieder, und führen Sie das entsprechende Aderende in
das Loch. Lassen Sie den Hebel los, um die Ader zu sichern. Schließen Sie alle Adern
an die entsprechenden Klemmen an: positiv an positiv ("+" an "+") und negativ an
negativ ("−" an "−").
b. Wiederholen Sie diesen Schritt für jede Cube-Lautsprechergruppe (Abbildung 4).
ACHTUNG: Achten Sie darauf, daß sich keine Litzen berühren, da sonst ein Kurzschluß
entsteht, der den Betrieb Ihrer Anlage stören kann.
3. Stecken Sie jedes Kabel in die entsprechende linke oder rechte blaue Buchse am
Acoustimass-Modul.
-Music-Centers
®
2
verlängert werden (wobei "+" an "+" und
®
-Kundendienst beraten.
