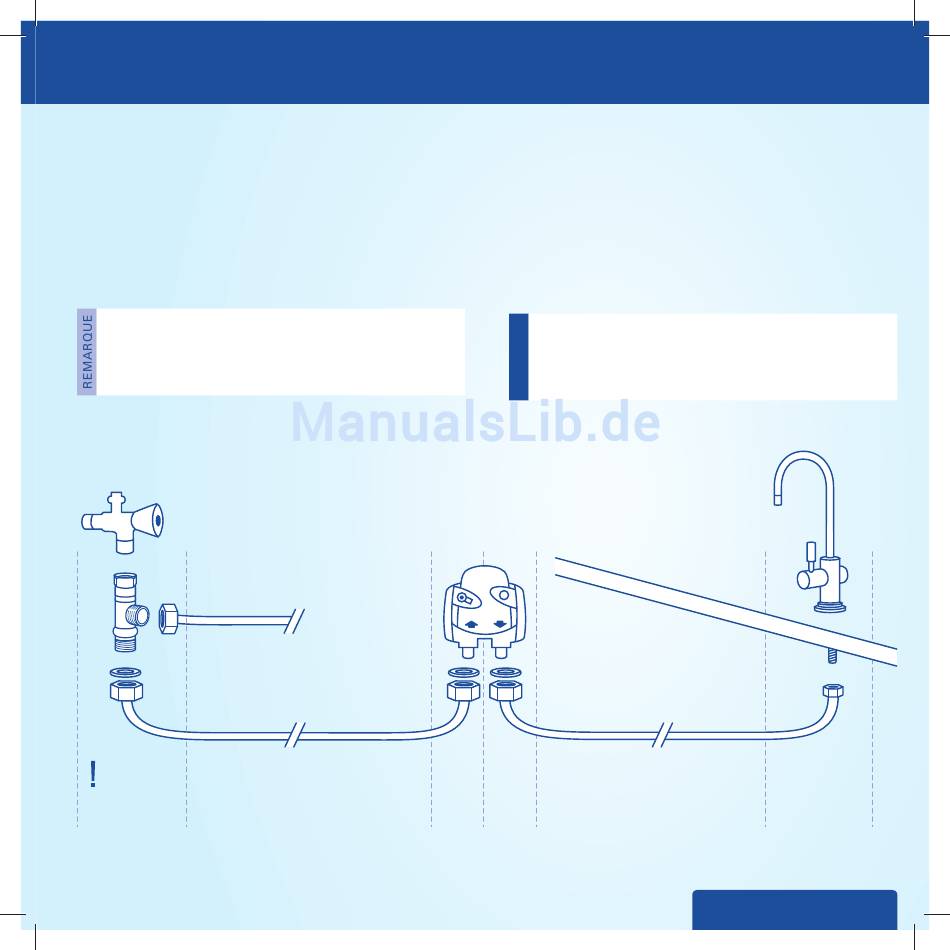

B a) Raccordez le tuyau (1).
b) Montez les joints de taille moyenne (3/8") sur le fi letage inté-
rieur correspondant aux deux extrémités du tuyau.
c) Connectez maintenant une extrémité du tuyau (1) à l'entrée
de la tête fi ltrante. Elle est repérée par l'indication « IN »
(entrée) et une fl èche. Assurez-vous que le joint est bien
positionné.
d) Connectez maintenant l'autre extrémité du tuyau (1) à l'ali-
mentation en eau froide libre/ raccord en T installé et assurez-
vous que le joint est correctement positionné.
Si votre alimentation en eau froide ne convient pas au rac-
cord 3/8" du tuyau (1), utilisez l'adaptateur fourni. Le kit de
fi ltration On Line Active Plus comprend un adaptateur 1/2".
Si vous avez besoin d'autres adaptateurs, adressez vous au
professionnel le plus proche.
(fi g. 6)
Alimentation en
eau froide
Eau de robinet
3/8" ou
adaptateur
A
existants
Tuyau 1:
800 mm
C a) Raccordez le tuyau (2).
b) Raccordez la petite extrémité avec le joint déjà inséré sur
le tuyau (2) au distributeur d'eau BRITA déjà installé (voir
l'étape 3.3).
D a) Montez le joint approprié (3/8") sur l'extrémité du tuyau 3/8"
(2), puis raccordez l'extrémité du tuyau 3/8" (2) à la sortie de la
tête fi ltrante repérée par la fl èche « OUT ».
b) Assurez-vous d'avoir bien serré tous les raccords. Ne serrez
pas excessivement.
c) Ouvrez l'arrivée d'eau froide.
Le couple de serrage pour les raccords G3/8" ne doit pas
dépasser 14 Nm ! Utilisez seulement des raccords à joints
!
plats (5), car les géométries de joints coniques endomma-
gent les raccords de la tête fi ltrante et entraînent l'annulation
de la garantie !
3/8" 3/8"
B C
Tuyau 2:
800 mm
FRANÇAIS
D
