Inhaltszusammenfassung für Megasun 7900 ALPHA

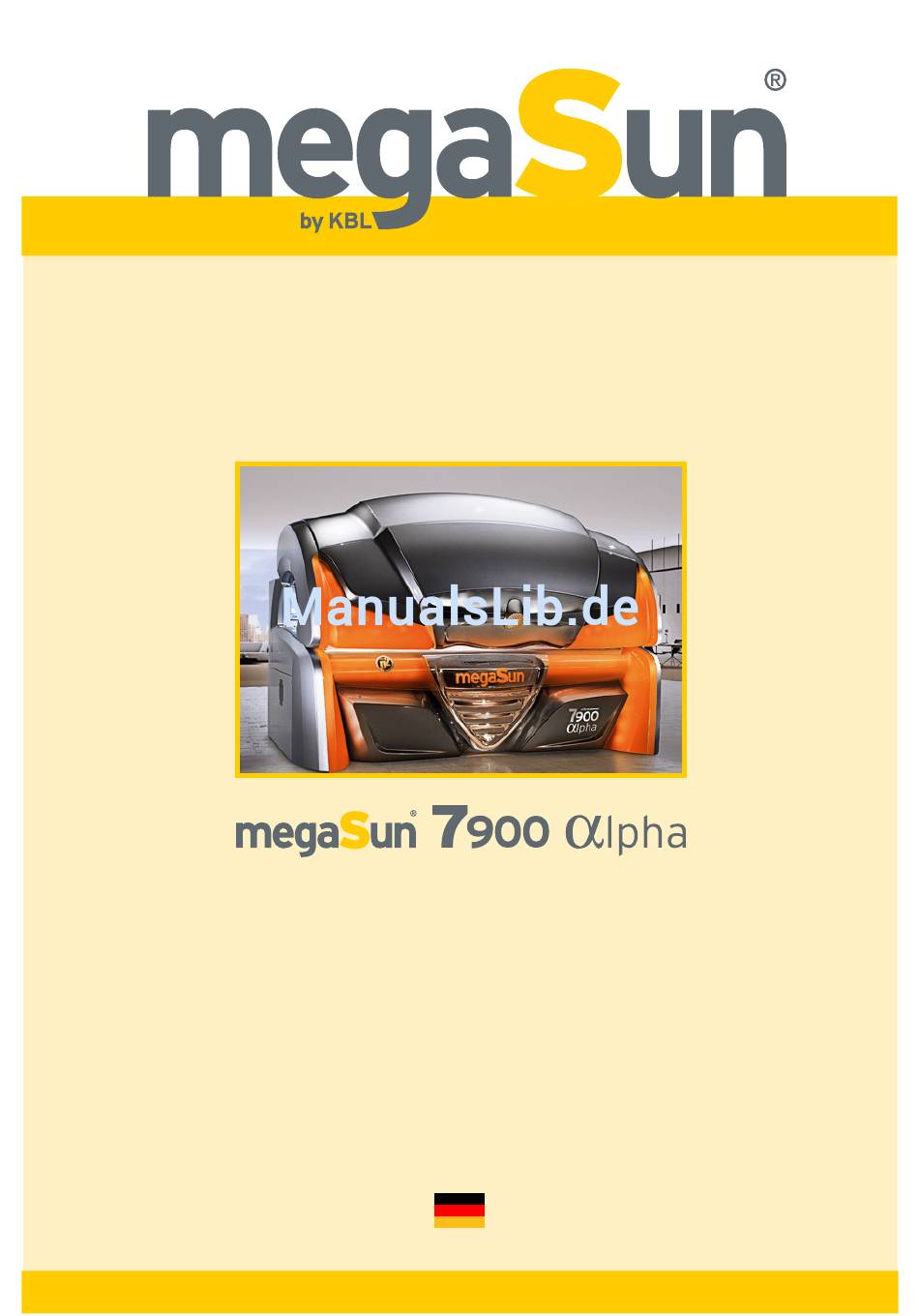

- Seite 1 Betriebsanleitung...
- Seite 2 Steuerung / Softwarestand: KBL-6 / 02.18 Artikelnummer: 0100036300 Aktuelle Anleitungen fi nden Sie unter http://www.kbl-support.de. Zertifi ziert nach EN ISO 14001:2004 / DIN EN ISO 14001:2005 KBL AG Ringstraße 24-26 · 56307 Dernbach · Germany fon +49(0)2689.9426-0 · fax +49(0)2689.9426-66 eMail megaSun@kbl.de · www.megaSun.de...
-
Seite 3: Inhaltsverzeichnis
AquaCool-Sprühtest ..........21 Aufruf des Servicemenüs ........21 Servicemenü ............22 Servicemenü - Übersicht ........24 Wartung und Reinigung ........37 B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... -
Seite 4: Allgemeines
Bauteile, z. B. mit einem Rollwagen, zum Aufstellort transportiert werden. Die Bauteile müssen je nach Gewicht mit mehreren Personen angehoben werden. B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... -
Seite 5: Sicherheitshinweise
Personen, in deren Kindheit mehrere schwere Sonnenbrände auftraten. • Personen mit natürlicher roter Haarfarbe. • Personen, die überhaupt nicht bräunen oder nicht B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... -
Seite 6: Allgemeine Sicherheitshinweise
Beachten Sie unbedingt die im Wartungsplan an- gegebenen Wartungszyklen. Besonnungszeiten Die in dieser Anleitung angegebenen Besonnungs- zeiten sind unbedingt einzuhalten! B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... -
Seite 7: Gerätebeschreibung
Bauteilen. ④ α ⑬ megaSun 7900 Abbildung 1 ⑤ ⑫ ⑥ ⑪ ⑦ ⑩ ⑦ ⑨ ⑧ B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... -
Seite 8: Anschlüsse
Signals ab und sollte von einem Service- nen einbauen zu lassen. techniker vorgenommen werden. Abbildung 4 Abbildung 2 B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... -
Seite 9: Betrieb Mit Unterschiedlichen Musikquellen
Der Anschluss hat durch geschultes Servicepersonal zu erfolgen! ACHTUNG • Zerstörungsgefahr durch Überhitzung. • Legen Sie Ihr Abspielgerät nicht in Bereiche direkter UV-Strahlung! B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... -
Seite 10: Usb-Schnittstelle
Standard abweichende Sektorgrößen. Eine Funktion kann nicht garantiert werden. Verwenden Sie solche Geräte am Line-Anschluss am Kopfende der Liege. B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... -
Seite 11: Anschluss Externer Timer
Aroma-Box mit ihren zugehörigen Anschlüssen untergebracht. Abbildung 10 ③ ② ④ ① Anschluss (Füllstandsüberwachung) aquaCool Behälteranschluss B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... -
Seite 12: Inbetriebnahme
fi ndet eine Besonnung statt. Während des Beson- nungsbetriebs können über das Bedienfeld die Ein- stellungen für die aktuelle Besonnung geändert wer- den. B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... -
Seite 13: Besonnungsanleitung
UV-Strahlung der Sonne oder von UV-Geräten kann irreversible Haut- oder Augenschäden hervorrufen. Diese biologische Wirkung hängt von der Qualität B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... -
Seite 14: Besonnungszeiten
Der Abstand zwischen zwei Besonnungen muss mindestens 48 Stunden betragen. Max. Anzahl an Besonnungen pro Jahr (=15 kJ/m ∗ Röhrenausstattung siehe Tabelle „Technische Daten“. B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... -
Seite 15: Besonnungsbetrieb
Die Vorauswahl-Möglichkeiten sind in drei farblich unterschiedene Gruppen geteilt. BLAU GRÜN Vorwahl der Musikquelle Vorwahl weiterer Features Vorwahl des Besonnungslevels Vorwahl des Besonnungslevels B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... - Seite 16 HINWEISE: • • Im Lüfternachlauf-Betrieb ist das Vorauswahlmenü Die Starteinstellungen des Vorwahlmenüs können gesperrt. im Servicemenü festgelegt werden. B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α...
-
Seite 17: Start Der Besonnung
über die STOP- • Anzeige der Besonnungs- Taste, sofern die gebuchte zeit. Besonnungszeit noch nicht • Infozeile. abgelaufen ist. B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... -
Seite 18: Basisfunktionen
Ablauf der rest- lichen Sperrzeit! (2 sec. halten) (2 sec. halten) min/aus B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... -
Seite 19: Variabler Bedienteil
0%-Symbol erscheint. Sobald ein voller Kanister angeschlossen ist, wird aquaCool automatisch aktiviert. Siehe hierzu Kapitel: Wartung/Klima. B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... - Seite 20 Tasten durch die einzelnen Titel gewechselt werden. Bei angeschlossenem USB-Stick sind alle anderen Audiosymbole des preSelection-Menüs inaktiv. Titel B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α...
-
Seite 21: Standby- / Servicebetrieb
1 6 1 0 0 0 0 0 0 0 0 HINWEIS Geben Sie die Zahlen in zeitlich geringem Abstand ein! B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... -
Seite 22: Servicemenü
Hilfe der 4-(UP) oder 9-(DOWN) Taste aufruf- ② ③ ④ bar. Gruppen- Funktionsgruppe nummer Funktion ENTER ⑦ ⑧ ⑨ Einstellung -/AUS EXIT DOWN B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... -
Seite 23: Einstellungen Ändern
> AUS Zur akustischen Unterstützung werden Bedien- und Speichervorgänge unterschiedlich quittiert: Bedienvorgang -> kurzer Ton Speichervorgang -> langer Ton B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... -
Seite 24: Kbl-6 Servicemenü - Übersicht
10. EREIGNISLISTE Mitten MP3 - USB Tiefen MP3 - USB Höhen Studio Line-In Mitten Studio Line-In Tiefen Studio Line-In B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... -
Seite 25: Servicemenü - Struktur Im Detail
> Deutsch > Englisch UMGEBUNG\ZEIT & DATUM 02/02 Datum Legt die Menüsprache fest. > > 19.08.08 DATUM Werkseinstellung: Deutsch B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... -
Seite 26: Schaltzeiten Einstellen
> XX : XX Freitag Schaltphase A Schaltphase B • Einstellungen mit Eingabefelder auswählen STORE speichern! 08:30 12:00 14:30 22:00 B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... - Seite 27 Einstellfunktion in 5er-Schritten über die +/- Ta- rung fest. sten nur bei intelliSun-Geräten! • Einstellungen mit STORE speichern! Werkseinstellung: ein B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α...
- Seite 28 > aus Legt die „preSelection“-Einstellung von aquaCool Aktivieren und Deaktivieren des Studio (Line-In)- fest. Audiosignals. Werkseinstellung: ein Werkseinstellung: ein B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α...
- Seite 29 Ermöglicht die Wahl der permanenten Audioquelle cherpegeln (MP3-Player, iPod etc.). für die Funktion „Music Immer“ Werkseinstellung: ein Werkseinstellung: MP3 intern B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α...
- Seite 30 Einstellung der Lautstärke für den Standby-Betrieb. Mögliche Einstellungen für den AquaCool- und Aro- ma-Betrieb. Werkseinstellung: 3 Werkseinstellung: aus B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α...
- Seite 31 Anzahl der Beduftungen pro Stunde Bestimmt die aquaCool-Zykluszeit (Sprühzeit + eingestellt werden. Sprühpause). Werkseinstellung: 1 Werkseinstellung: 3 B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α...
- Seite 32 > XX : XX > XX : XX > XX : XX 08:30 20:00 • Einstellungen mit Eingabefelder auswählen STORE speichern! B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α...
- Seite 33 0-9: 0 = aus 1-8 = Dauerfarbwahl 9 = Rotation (auto. Farbwechsel im 15sec-Zyklus) Werkseinstellung: 9 B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α...
- Seite 34 Diese Funktion dient der Sensor-Diagnose durch Werte. qualifi ziertes Servicepersonal! Werkseinstellung: aus B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α...
- Seite 35 > 1 > Reset: `-` für 2s drücken > 2 Farbanpassung der LED-Dekobeleuchtung. Laden der Werkseinstellungen. Werkseinstellung: 2 B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α...
- Seite 36 Die Netzspannung liegt an. Fehlermel- dungen werden ignoriert und die Besonnung kann gestartet werden. Nach Ablauf erfolgt eine 3 minü- tige Einschaltsperre. B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α...
-
Seite 37: Wartung Und Reinigung
Reinigung der Röhren und UV- Strahler mit warmem Wasser und einem Ledertuch nach ca. 200 Std. Betriebsdauer. B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... -
Seite 38: Wartungsintervalle
Nach 500 - 600 h Bei Bedarf kontrollieren. Nach 500 - 600 h Wärmetauscher Klimagerät reinigen und Kon- Bei Bedarf densatpumpe kontrollieren. B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... -
Seite 39: Werkzeuge Und Hilfsmittel
Die Liegenscheibe an der Vorderkante mittig ③ anfassen und anheben. Die Scheibe in den seitlichen Stützblechen ④ einrasten lassen. B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... - Seite 40 Klappen Sie die Deckenscheibe herab. Lösen Sie die Zugentlastung des Displayka- ⑥ bel (Kreuzschlitzschraube M4). ⑦ Lösen Sie das Displaykabel. Seitenscheibe B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α...
-
Seite 41: Einbauhinweis
Achten Sie beim Schließen der Deckenscheibe Klappen Sie die äußeren Blenden auf. auf den korrekten Sitz der Scheibendichtung! B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... -
Seite 42: Filterscheiben Tauschen
• Tauschen Sie die Filterscheiben nur gegen solche Entnehmen Sie die Röhren. ⇒ gleichen Typs. • Lassen Sie den Einbau nur von geschultem Fachpersonal vornehmen. B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... -
Seite 43: P2-Röhren
Die Kontakte der Lampe haben unterschiedliche Nur geschultes Fachpersonal darf die Hoch- Durchmesser -> Einbaurichtung beachten! drucklampen ein- und ausbauen! Abbildung 24 B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... -
Seite 44: Schulterbräuner
Sie Fett und Verschmutzungen mit einem alko- ⑳ holhaltigen Mittel. heraus (ca. 45 ) und ziehen Sie ihn vorsichtig B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... -
Seite 45: Gerätebeleuchtung
Das gewünschte Farbspiel können Sie im Service- satzes. menü einstellen. Unter Menüpunkt: Entnehmen Sie den Filtereinsatz. ⇒ SONSTIGES -> RGB-MODUS B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... -
Seite 46: Filterkassetten Im Deckenteil
Fetten Sie das Seil im Umlenkbereich mit Entfernen Sie die Seitenblende -> Blech nach dem Haftschmierstoff HHS-2000 ⇒ vorne herausziehen (KBL 1200024000). B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... - Seite 47 Kabel der Deko- beleuchtung Lösen Sie die Kabelverbindung der Dekobe- leuchtung auf der Innenseite der Deckenend- kappe. B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α...
-
Seite 48: Lüftung Und Klima
Tauschen Sie das Seil, befestigen und span- ⇒ nen Sie es. Fetten Sie das Seil im Umlenkbereich mit dem Haftschmierstoff HHS 2000. B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... -
Seite 49: Sd-Karte Bespielen
Solariums befi ndet sich das Audio-Modul. Auf ihm ist der SD-Karten-Slot angebracht welcher das Spei- chermedium mit den MP3-Daten des internen MP3- Players enthält. B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... -
Seite 50: Aroma- Und Aquacool-Medien Tauschen
Behälterwechsels in eine • Modifi zieren Sie ausschließlich die Daten Plastiktüte. des POP-Ordners! Tauschen Sie den Behälter. B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... -
Seite 51: Aroma-Behälter Wechseln
Setzen Sie im Servicemenü den Aroma-Zäh- ler auf 0 (Reset). Hierdurch erlischt auch die ⇒ Meldung im Display. B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... -
Seite 52: Systemmeldungen
Wenn Fehler bestehen bleibt, Service kontak- Modul / Display wurde unterbrochen. dio-Modul gestört tieren. Verbindung zum Be- diendisplay gestört B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... - Seite 53 Kabelverbindungen und Spannungsversorgung prüfen. Care-Terminal gestört easyCare-Terminal wurde unterbrochen. Meldung mit START quittieren. Wenn Fehler bestehen bleibt, Service kontaktieren. B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α...
-
Seite 54: Technische Daten
SP & UP & IS) mit RCD Abluft Anschlussstutzen Ø 300 -- 2095 mm Höhe (Oberkante) Lüfter Mindestabluftleistung: 2250 m Abluftschlauch Ø 300 Ansichten B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... -
Seite 55: Gerätedaten
Schulter- 2x MS250 3200224000 bräuner Filter- EVO 19176 3020019176 scheiben Nenn- Mit Klimagerät: 11960W leistung Ohne Klimagerät: 10700W B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... - Seite 56 Schulter- 2x MS250 3200224000 bräuner Filter- EVO 19176 3020019176 scheiben Nenn- Mit Klimagerät: 14560W leistung Ohne Klimagerät: 13300W B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α...
-
Seite 57: Äquivalenzschlüssel Für Uv-Leuchtstofflampen
N - Bei Lampen mit engeren Refl ektorwinkeln <200 R - Bei Lampen mit üblichen Refl ektorwinkeln ≥200 ∧ ≤230 Watt-Angabe (elektrische Leistung) B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α... - Seite 58 Bemerkungen B e t r i e b s a n l e i t u n g | megaSun 7900 lpha α...
- Seite 60 KBL AG Ringstraße 24-26 · 56307 Dernbach · Germany fon +49 (0) 26 89.94 26-0 · fax +49 (0) 26 89.94 26-66 E-Mail megaSun@kbl.de www.megaSun.de...
