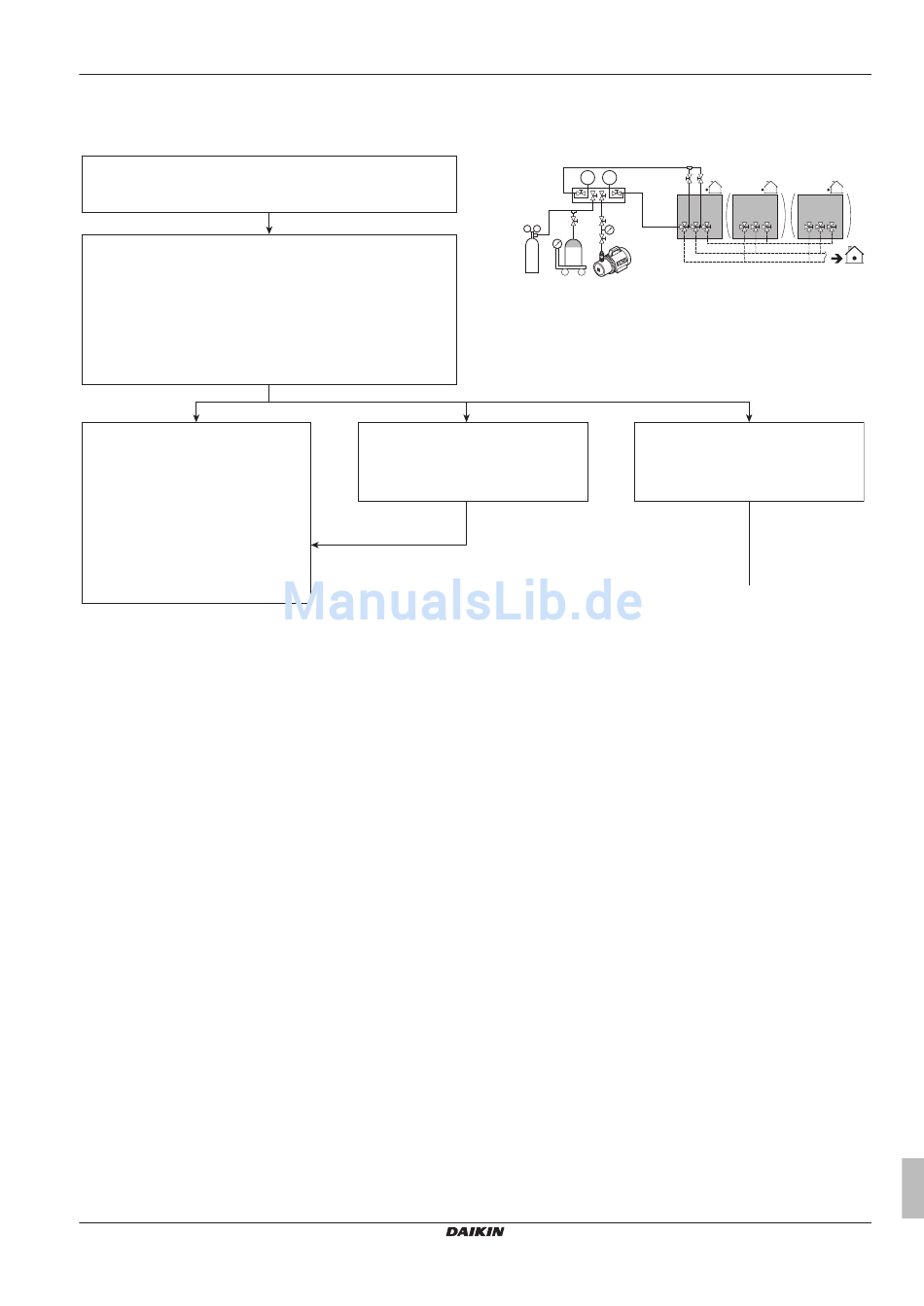

5.6.4 Kältemittel einfüllen: Ablaufdiagramm
Weitere Informationen siehe "5.6.5 Kältemittel einfüllen" auf
Vor-Befüllen des Kältemittels
Schritt 1
Zusätzliche Menge an Kältemittel berechnen: R (kg)
Schritt 2+3
• Ventile C, D und A schließen
• Das Ventil B zur Flüssigkeitsleitung öffnen
• Vor-Befüllung durchführen mit Menge: Q (kg)
• Die Sammelrohrverbindung von der Gasleitung und der
Hochdruck/Niederdruck-Gasleitung trennen
R=Q
Schritt 4a
• Ventil B schließen
• Der Befüllvorgang ist abgeschlossen
• Auf dem Etikett eintragen, wie viel
Kältemittel zusätzlich eingefüllt worden ist
• Die zusätzliche Kältemittelmenge via
Einstellung [2-14] eingeben
• Gehe zu Probelauf
REYQ8~20+REMQ5T7Y1B
VRV IV System Klimagerät
4P353996-1D – 2016.02
Seite 21.
N2
R<Q
Zu viel Kältemittel eingefüllt, Kältemittel
zurückgewinnen, um R=Q zu erreichen
C D
p< p>
A B
R410A
Schritt 4b
Ventil B schließen
Fortgesetzt auf der nächsten Seite >>
Installations- und Betriebsanleitung
5 Installation
R>Q
