Es stehen zwei Signale zur Verfügung (vgl. Übersicht Seite 8), die im
Menü (vgl. Seite 14) parametriert werden. Bitte beachten Sie die fol-
genden Beschreibungen.
Im Menü OU1 bzw. OU2 wird entschieden, ob die Hysterese- oder
die Fensterfunktion gewählt wird, vgl. Seite 16.

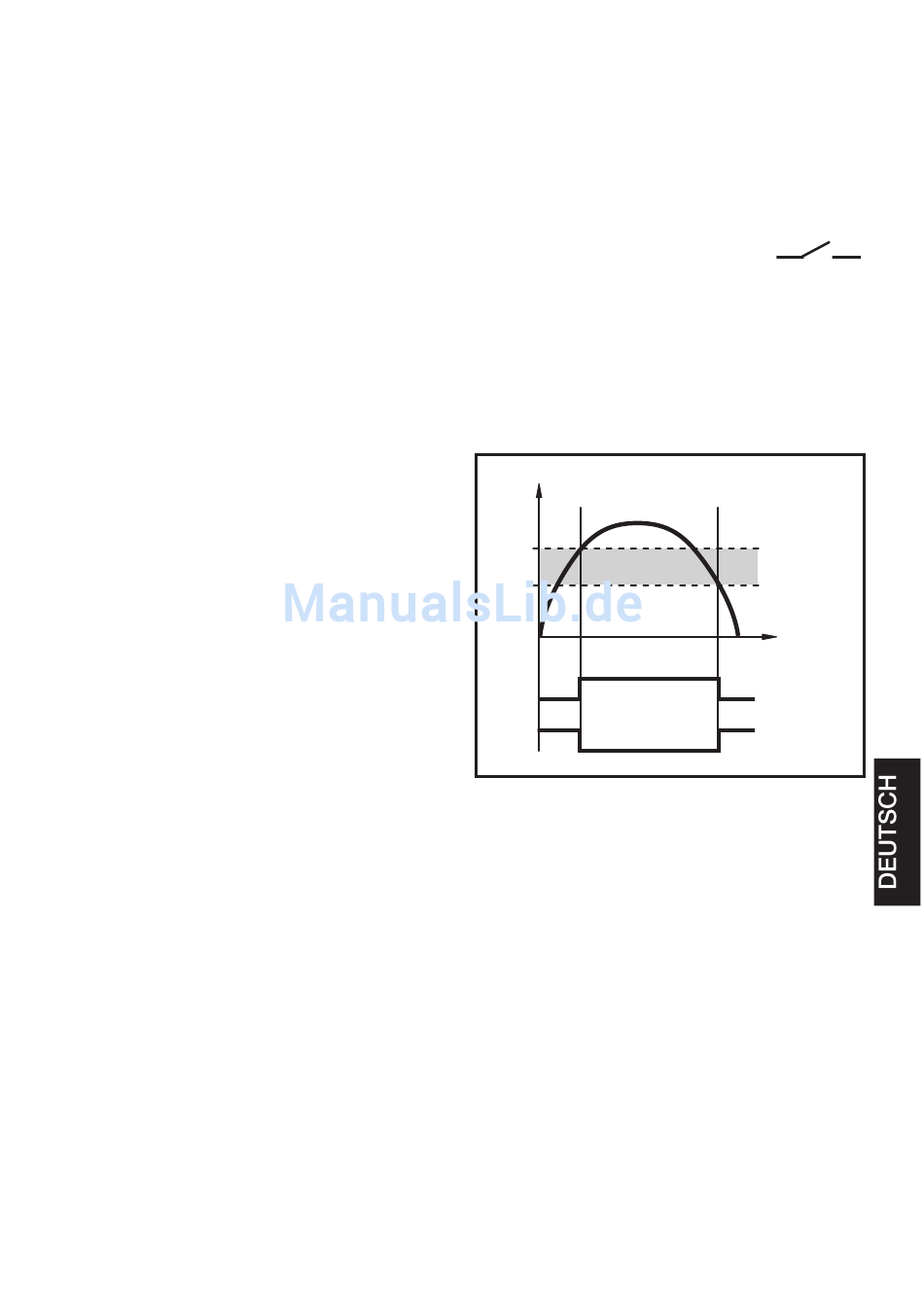

Hysteresefunktion
Die Hysterese hält den Schaltzu-
stand des Ausgangs stabil, wenn
der Durchfluss um den Sollwert
schwankt. Bei steigendem Durch-
fluss schaltet der Ausgang bei Er-
reichen des Schaltpunkts (SPx). Fällt
der Durchfluss wieder ab, schaltet
der Ausgang erst dann zurück,
wenn der Rückschaltpunkt (rPx)
erreicht ist. Die Hysterese ist ein-
stellbar: Zuerst wird der Schalt-
punkt festgelegt, dann im
gewünschten Abstand der Rückschaltpunkt.
Beispiel:
Schaltpunkt = 20Nm
Hysterese = 2 Nm
➔ UNI = nm
3 /h
➔ SP 1 = 20
➔ rP 1 = 18
Parametrierung der Ausgänge

Schaltausgangs-Einstellung

3 /h
3 /h
Q
SP
rP
1
0
1
0
Hysterese
= SP-rP
t
(Schließer)
Hno
Hnc
(Öffner)
19
