- Seite 1 BEDIENUNGSANLEITUNG A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu Rev. 10/09...
-
Seite 2: Inhaltsverzeichnis
Inhaltsangabe EINLEITUNG..................................... 3 ALLGEMEINE ANWEISUNGEN ..............................3 FUNKTIONEN ................................... 3 SICHERHEITSMAßNAHMEN ..............................4 INBETRIEBNAHME ................................... 5 BIEDIENUNGSANWEISUNGEN ..............................7 4 KANAL DMX MODUS ................................10 3 KANAL DMX MODUS ................................11 PHOTOMETRISCHE DIAGRAMME ............................12 REINIGUNG ................................... 13 STÖRUNGSBHEBUNGEN ............................... 13 SPEZIFIKATIONEN: ................................. -
Seite 3: Einleitung

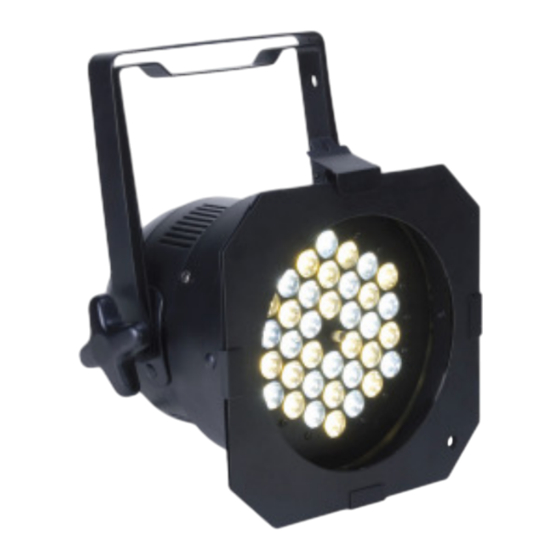

EINLEITUNG Auspacken: Vielen Dank, dass Sie sich für den Kauf des Pro Par56 CWWW von American DJ® entschieden haben. Jeder Pro Par56 CWWW wurde gründlich überprüft und ist in einwandfreiem Betriebszustand verschickt worden. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstehen konnten. -
Seite 4: Sicherheitsmaßnahmen
SICHERHEITSMAßNAHMEN • Nutzen Sie dieses Gerät, um die Gefahr vor Stromschlägen oder Feuer zu reduzieren oder zu verhindern, nicht im Regen oder bei Feuchtigkeit. • Schütten Sie kein Wasser oder andere Flüssigkeiten in oder auf das Gerät. • Vergewissern Sie sich, dass die lokale Stromspannung der geforderten Spannung Ihres Geräts entspricht. •... -
Seite 5: Inbetriebnahme
INBETRIEBNAHME Stromzufuhr: Der Pro Par56 CWWW von American DJ® verfügt über ein elektronisches Vorschaltgerät, das automatisch die Stromspannung erkennt, sobald es an die Stromzufuhr angeschlossen wird. Mit dem elektronischen Vorschaltgerät müssen Sie sich keine Sorgen über die Spannung in Ihrer Steckdose machen, diese Einheit kann überall angeschlossen werden. - Seite 6 XLR Steckers (DATA + und DATA -) angeschlossen wird. Diese Vorrichtung wird in den weiblichen XLR Stecker des Geräts, das in einer Verkettung als letztes angeschlossen wurde, eingesteckt, um die Linie abzuschließen. Das Benutzen eines Kabelterminators (ADJ Bestellnummer ZDMX/T) reduziert die Wahrscheinlichkeit von Fehlfunktionen.
-
Seite 7: Biedienungsanweisungen
BIEDIENUNGSANWEISUNGEN LED Display An/Aus: Um das Display so einzustellen, dass es sich nach 10 Sekunden abschaltet, müssen Sie die MODE-Taste so oft betätigen, bis DS-1 angezeigt wird, drücken Sie danach die UP Taste, bis DS-2 angezeigt wird. Nun wird das Display nach 10 Sekunden abgeschaltet. Drücken Sie eine beliebige Taste für mindestens 10 Sekunden, um den Bildschirm wieder einzustellen. - Seite 8 BIEDIENUNGSANWEISUNGEN (Fortsetzung) Stroboskop-Modus: Aktivieren Sie das Stroboskop und stellen Sie die Blitzfrequenz ein. 1. Betätigen Sie die MODE-Taste so oft, bis „7-XX” angezeigt wird. 2. Stellen Sie die Blitzfrequenz ein, indem Sie entweder die UP oder DOWN Taste benutzen. Die Blitzfrequenz kann von „7-01”, der langsamsten, bis „7-20”, der schnellsten, einstellt werden.
- Seite 9 BIEDIENUNGSANWEISUNGEN (Fortsetzung) Voreingestellte Farbtemperaturen: Voreingestellt Nr. Farbtemperatur DMX Werte Cool White Warm White 7,400K 7,200K 7,000K 6,800K 6,600K 6,400K 6,200K 6,000K 5,800K 5,600K 5,400K 5,100K 5,000K 4,800K 4,600K 4,300K 4,000K 3,800K 3,400K A.D.J. Supply Europe B.V. – www.americandj.eu – Pro Par56 CWWW Bedienungsanleitung Seite 9...
-
Seite 10: Kanal Dmx Modus
4 KANAL DMX MODUS Kanal Wert Eigenschaft 0 - 255 COOL WHITE (CW) 0% - 100% 0 - 255 WARM WHITE (WW) 0% - 100% WEIß VOREINGESTELLTEN FARBTEMPERATUREN 1 – 13 3,400K 14 – 27 3,800K 28 – 41 4,000K 42 –... -
Seite 11: Kanal Dmx Modus
3 KANAL DMX MODUS Kanal Wert Eigenschaft 0 - 255 COOL WHITE (CW) 0% - 100% 0 - 255 WARM WHITE (WW) 0% - 100% WEIß VOREINGESTELLTEN FARBTEMPERATUREN 1 – 13 3,400K 14 – 27 3,800K 28 – 41 4,000K 42 –... -
Seite 12: Photometrische Diagramme
PHOTOMETRISCHE DIAGRAMME Cold White Warm White Alle FARBEN A.D.J. Supply Europe B.V. – www.americandj.eu – Pro Par56 CWWW Bedienungsanleitung Seite 12... -
Seite 13: Reinigung
REINIGUNG Infolge von Rückständen von Nebel, Rauch und Staub sollte inneren und äußeren optischen Linsen regelmäßig gereinigt werden, damit die Lichtleistung optimal bleibt. 1. Benutzen Sie Glasreiniger und ein weiches Tuch, um das Außengehäuse abzuwischen 2. Reinigen Sie die äußeren Linsen mindestens alle 20 Tage mit Glasreiniger und weichen Tüchern. 3. -
Seite 14: Rohs Und Weee
ROHS UND WEEE Sehr geehrter Kunde, ROHS - Ein wichtiger Beitrag zur Erhaltung der Umwelt die Europäische Gemeinschaft hat eine Richtlinie erlassen, die eine Beschränkung/Verbot der Verwendung gefährlicher Stoffe vorsieht. Diese Regelung, genannt ROHS, ist ein viel diskutiertes Thema in der Elektronikbranche. -
Seite 15: Notizen
NOTIZEN A.D.J. Supply Europe B.V. – www.americandj.eu – Pro Par56 CWWW Bedienungsanleitung Seite 15... - Seite 16 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Pro Par56 CWWW Bedienungsanleitung Seite 16...
